Texas Instruments TPSM8286xAA0xEVM評估模塊 (EVM) 可方便地對TPSM82864A或TPSM82866A進行評估。TPSM82864A (4A) 或TPSM82866A (6A) 是帶有DCS控制系統的引腳對引腳兼容降壓電源模塊，采用3.5mm × 4mm x 1.4mm超模壓QFN封裝。每個評估模塊都提供1.2 V輸出電壓，精度為1%，輸入電壓為2.4 V至5.5 V。Texas Instruments TPSM82864A或TPSM82866A是高效、小型、超薄解決方案，用于應用中的負載點 (POL) 電源。這些應用包括FPGA、CPU、ASIC、光學模塊、醫療成像、工業運輸、工廠自動化和控制、航空航天和國防以及其他空間受限應用的核心電源。

數據手冊：*附件：Texas Instruments TPSM8286xAA0xEVM評估模塊 (EVM)數據手冊.pdf

特性

（TPSM82864AA0SEVM和TPSM82864AA0HRDMR）或6A（TPSM82866AA0SEVM或TPSM82866AA0HRDMR）輸出電流電源模塊，具有集成電感器，采用包覆成型QFN封裝
輸入電壓范圍：2.4 V至5.5 V
3.5mm x 4mm電源模塊提供35mm^2^ 的總解決方案尺寸
1.2 V編程輸出電壓（完全可調或從1個預設電壓中選擇13個）

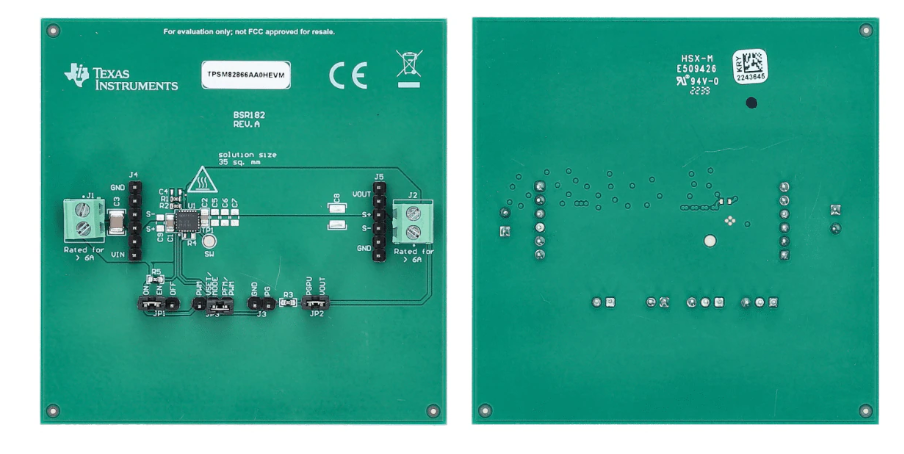

TPSM82866AA0SEVM板布局

TPSM82866AA0HEVM評估板布局

TPSM8286xAA0xEVM評估模塊技術解析與應用指南

模塊概述

Texas Instruments的TPSM8286xAA0xEVM評估模塊是一款專為評估TPSM82864AA0和TPSM82866AA0系列降壓電源模塊而設計的開發平臺。該系列模塊采用DCS-Control技術，提供4A和6A兩種輸出電流版本，封裝尺寸僅為3.5mm×4mm，高度有1.4mm和1.8mm兩種規格。

關鍵特性

?高效能設計?：采用同步降壓轉換器架構，優化了功率轉換效率
?緊湊封裝?：3.5mm×4mm超小型QFN封裝，高度僅1.4mm或1.8mm
?寬輸入電壓范圍?：2.4V至5.5V輸入，適合多種應用場景
?精準輸出?：1.2V輸出電壓，精度達±1%
?多種工作模式?：支持自動PFM/PWM模式和強制PWM模式選擇

應用領域

?POL電源應用?：FPGA、CPU和ASIC等核心電源供應
?光模塊?：為光纖通信設備提供緊湊高效的電源解決方案
?醫療成像?：適用于空間受限的醫療電子設備
?工業運輸?：滿足嚴苛工業環境下的電源需求
? 固態硬盤(SSD) ?：為高性能存儲設備提供穩定電源
?其他空間受限應用?：任何需要小尺寸高效電源解決方案的場合

評估模塊詳細規格

規格參數	測試條件	最小值	典型值	最大值	單位
輸入電壓	-	2.4	5	5.5	V
輸出電壓設定點	-	-	1.2	-	V
輸出電流	TPSM82866AA0SEVM	0	-	6	A
輸出電流	TPSM82864AA0SEVM	0	-	4	A
輸出電流	TPSM82866AA0HEVM	0	-	6	A
輸出電流	TPSM82864AA0HEVM	0	-	4	A

模塊配置與使用

基本設置

將JP1跳線置于ON和EN之間以開啟設備
將輸入電源連接至J1接口
將負載連接至J2接口

接口說明

?J1?：輸入電源和返回連接，支持超過3A電流
?J2?：輸出和返回連接至負載，支持超過3A電流
?J3?：PG輸出(引腳2)和地(引腳1)
?J4/J5?：電壓檢測連接點(不適用于超過3A電流)

工作模式配置

?JP3?：VSET/MODE引腳輸入跳線
- 跨接PWM和VSET/MODE：強制PWM模式
- 跨接PFM/PWM和VSET/MODE：自動PFM/PWM模式
- 移除跳線：固定輸出電壓模式(需安裝R4，移除R2并短接R1)

熱性能與測試結果

評估模塊在典型工作條件下的熱性能表現優異：

在VIN=5V，VOUT=1.2V，IOUT=6A條件下，模塊溫升控制在安全范圍內
環路響應測量顯示良好的穩定性，相位裕量充足

設計靈活性

用戶可根據需求對評估模塊進行多種修改：

?輸入/輸出電容擴展?：
- C9位置可添加額外輸入電容以減少輸入電壓紋波
- C5-C8位置可添加輸出電容以減少輸出電壓紋波并改善負載瞬態響應
?前饋電容配置?：
- C4作為可選前饋電容(CFF)安裝位置
?環路響應測量?：
- 在R6位置安裝10Ω電阻
- 切斷頂層R1附近via與VOUT平面之間的走線
- 通過這些修改可向控制環路注入AC 信號進行測量

安全注意事項

?高溫警告?：模塊表面可能高溫，接觸可能導致燙傷
?大電流警告?：輸入輸出端可能存在大電流，電流超過3A時應使用J1和J2連接器
?靜電防護?：建議將評估模塊存放在防靜電袋中
