Texas Instruments TPSM82851xEVM評估模塊提供不同輸出電流版本，用于簡單易用的評估。TPSM82851xEVM有三種不同版本可供選擇： TPSM828510EVM (0.5A)、TPSM828511EVM (1A) 和TPSM828512EVM (2A)。TI TPSM82851xEVM評估模塊將輸出電壓調節至1.8V，輸入電壓范圍為2.7V至6V。

數據手冊：*附件：Texas Instruments TPSM82851xEVM評估模塊數據手冊.pdf

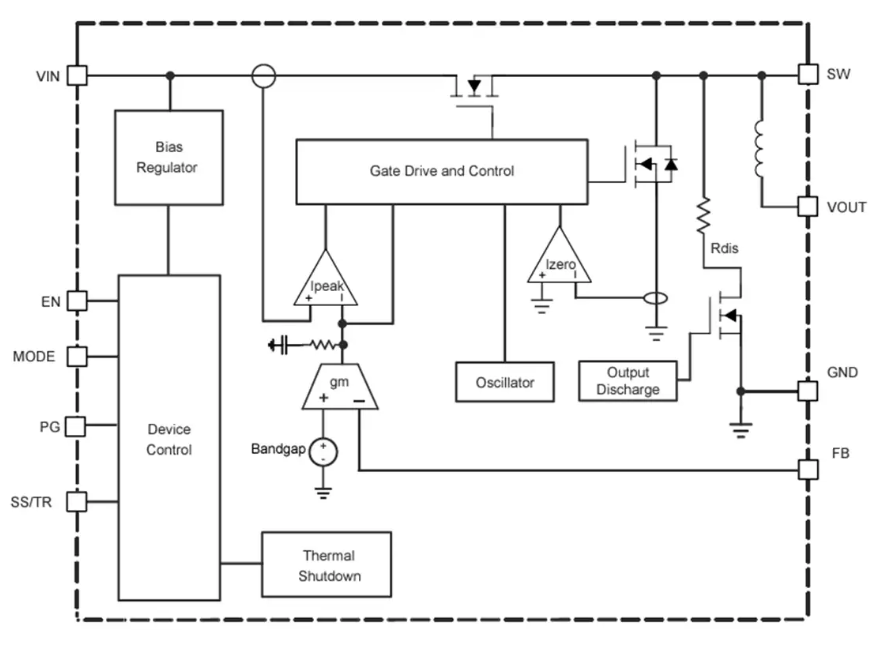

特性

輸入電壓范圍：2.7V至6V
輸出電壓范圍：0.6V至5.5V
靜態電流：17μA（典型值）
反饋電壓精度：±1%（PWM運行）
開關頻率：2.25MHz（PWM運行）
外部同步：1.8MHz至4MHz
可選強制PWM或PFM/PWM操作
有源輸出放電
可調軟啟動或跟蹤
具有窗口比較器的電源正常輸出

PCB布局

TPSM82851xEVM同步降壓電源模塊評估板技術解析

產品概述

TPSM82851xEVM是德州儀器(TI)推出的高性能同步降壓電源模塊評估套件，包含三種電流版本：

?TPSM828510EVM?：0.5A輸出電流版本
?TPSM828511EVM?：1A輸出電流版本
?TPSM828512EVM?：2A輸出電流版本

該系列評估模塊采用2.7×3×2mm QFN封裝，集成電感和MOSFET，具有以下核心特性：

?寬輸入范圍?：2.7V至6V工作電壓
?可調輸出電壓?：0.6V至5.5V(默認配置1.8V)
?超低靜態電流?：典型值17μA
?雙工作模式?：支持強制PWM和PFM/PWM自動切換
?多重保護機制?：集成過壓/欠壓/過流/過熱保護

關鍵性能參數

1. 電氣特性(25°C環境溫度)

參數	TPSM828510EVM	TPSM828511EVM	TPSM828512EVM	單位
輸入電壓	2.7-6.0	2.7-6.0	2.7-6.0	V
輸出電壓	1.8(默認)	1.8(默認)	1.8(默認)	V
輸出電流	0-0.5	0-1.0	0-2.0	A

2. 控制特性

?開關頻率?：固定2.25MHz(可同步至1.8-4MHz)
?反饋精度?：±1%(PWM模式)
?軟啟動時間?：可調配置(1/2/4/8ms可選)
?電源好信號?：集成窗口比較器監控

評估板硬件設計

1. 接口定義

?J1連接器?：
- Pin1/2：VIN輸入正極
- Pin3/4：S+/S-輸入電壓檢測
- Pin5/6：GND輸入回路
?J2連接器?：
- Pin1/2：VOUT輸出正極
- Pin3/4：S+/S-輸出電壓檢測
- Pin5/6：GND輸出回路
?功能跳線?：
- JP1(EN)：使能控制(ON/OFF)
- JP2(MODE/SYNC)：工作模式選擇/同步輸入
- JP3(PG)：電源好信號輸出

2. 關鍵電路設計

?輸入濾波電路?：
- 基礎配置：3×10μF陶瓷電容(C3,C5,C6)
- 擴展位置：C11(可選額外電容)
?輸出濾波電路?：
- 基礎配置：100μF聚合物電容(C7)
- 擴展位置：C9,C10(可選22μF陶瓷電容)
?反饋網絡?：
- 固定輸出：默認配置1.8V
- 可調輸出：通過R1(80.6kΩ)和R2(40.2kΩ)設置

典型配置方法

1. 基本工作模式設置

?強制PWM模式?：
將JP2跳線連接VIN和MODE/SYNC
?PFM/PWM自動切換?：
將JP2跳線連接MODE/SYNC和GND
?外部時鐘同步?：
向MODE/SYNC引腳輸入1.8-4MHz時鐘信號

2. 輸出電壓調整

典型配置：

1.8V輸出：R1=80.6kΩ, R2=40.2kΩ
3.3V輸出：R1=221kΩ, R2=100kΩ

3. 性能優化技巧

?降低輸出紋波?：
- 增加C9,C10位置22μF陶瓷電容
- 優化PCB布局減少寄生電感
?改善瞬態響應?：
- 添加C8位置前饋電容(10pF典型值)
- 縮短VOUT到負載的走線長度
?熱管理建議?：
- 評估板最大允許環境溫度：85°C
- 高負載應用時確保通風良好

應用場景推薦

?工業自動化?：
- PLC模塊電源
- 傳感器供電電路
?醫療設備?：
- 便攜式監護儀
- 醫用傳感器接口
?通信設備?：
- 無線基站輔助電源
- 光模塊供電電路
