石英晶振的引腳指的是電子元件與電路連接的焊接部位，又稱為“腳位”或者“焊盤”，通常分為無源晶振和有源晶振兩大類，不同類別的引腳數量和功能存在差異。

01無源晶振/crystal resonator

無源晶振又稱石英晶體諧振器，一般有2個腳、3個腳、4個腳的類型。

但是不管有幾個腳，無源晶振只有兩個是功能腳，并且不具備方向性（不分正負極），所以無需擔心貼反的問題。

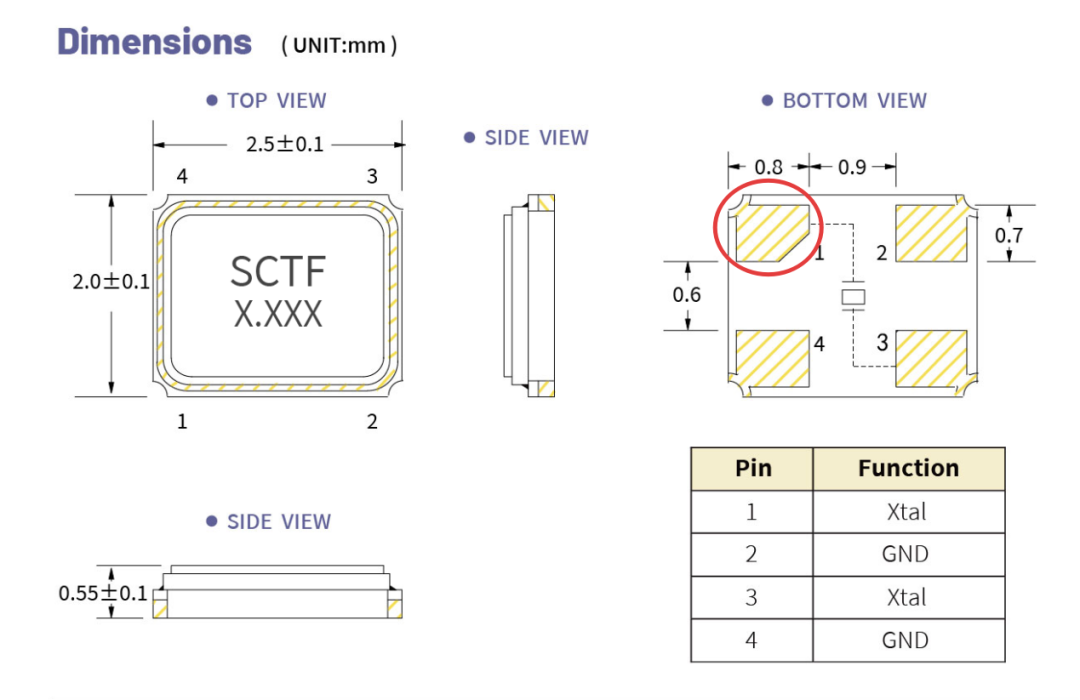

四腳貼片無源晶振如何辨別腳位？

從底面看，貼片晶振的一個腳位有缺口，這個缺口即為腳位1。從缺口開始順時針數即可分辨出腳1、2、3、4的腳位。

在四腳貼片無源晶振當中，通常腳1和腳3為頻率管腳，實現頻率的輸入輸出，腳2和腳4懸空，用于接地。

02有源晶振/crystal oscillator

有源晶振又稱石英晶體振蕩器，至少有4個引腳。因此也可以通過腳位數量來分辨有源晶振和無源晶振：少于4個腳必是無源晶振；多于4個腳必是有源晶振；等于4個腳看絲印點辨別（有絲印點的即為有源晶振）。

與無源晶振不同的是，有源晶振沒有頻率輸入腳，且腳位具有方向性，貼反了會導致內部線路燒毀！

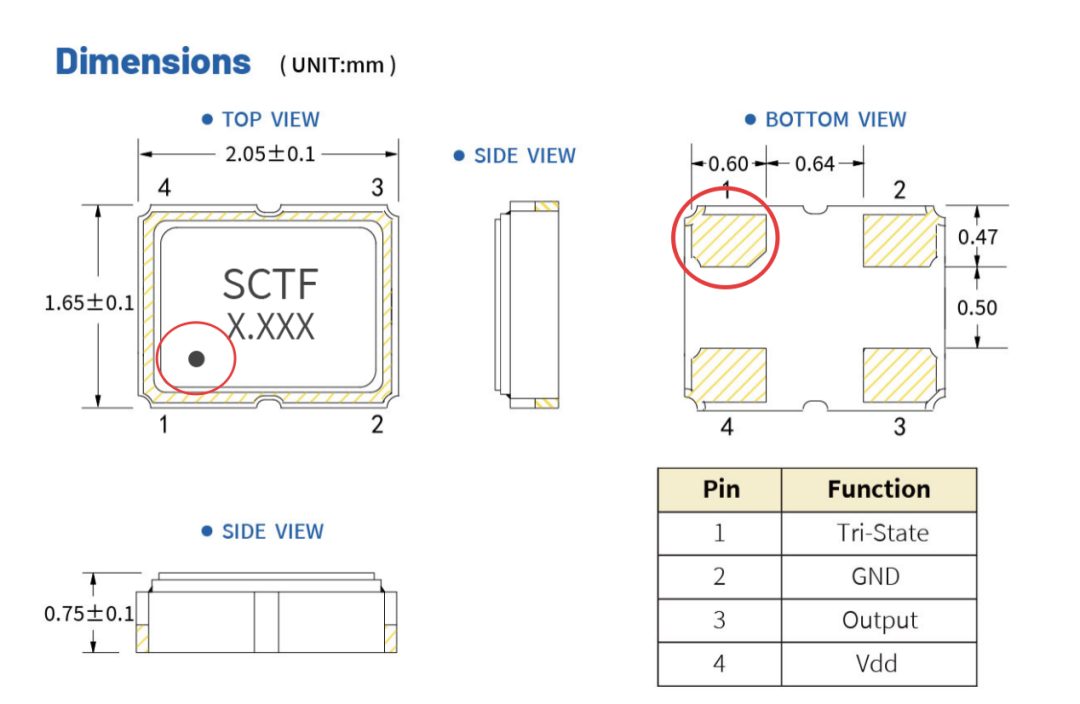

有源晶振如何辨別腳位？

從正面看，有圓點標記的腳位為腳1，從圓點標記腳位開始逆時針數即可分辨出腳1、2、3、4的腳位。

以四腳有源晶振為例，通常1腳懸空，2腳接地，3腳接輸出，4腳接電壓。

TIPS

通用的引腳功能定義

● GND引腳：即接地引腳，負責連接晶振和電路，形成完整的電路系統。

● VCC引腳：即電源引腳，為晶振提供所需電源，保證晶振的正常工作。連接VCC引腳時需注意電壓值的大小，接錯容易燒毀晶振。

● OUTPUT引腳：即輸出引腳，將晶振產生的穩定信號輸出到其他電路元器件中。

● NC引腳：即空腳，不接任何電路，僅起機械固定作用。
