前言
MOSFET(金屬-氧化物-半導體場效應管)是電子學中最為基礎和重要的器件之一,具有輸入阻抗高、噪聲低、熱穩定性好、抗輻射能力強等電性能優勢,以及兼有體積小、重量輕、功耗低、壽命長等工程特性。從消費電子(手機充電器、電腦主板)到工業控制(電機驅動、開關電源),再到新能源汽車、可再生能源系統,MOSFET 貫穿了現代電子工業的幾乎所有領域,堪稱“電子設備的神經中樞”,現代電子工業的基石。
一MOSFET定義與分類
(一)MOSFET是什么
MOSFET——Metal-Oxide-Semiconductor FET,中文名稱是金屬-氧化物-半導體場效應晶體管,一種電壓控制型器件,是一種利用電場效應來控制電流的晶體管。由金屬、氧化物和半導體構成,在概念上屬于絕緣柵場效應管(Insulated-Gate Field Effect Transistor,IGFET),是現代電子設備中最常用的場效應管類型。其核心特點是通過柵源電壓(Vgs)產生的電場效應控制導電溝道的形成與導通程度,進而調節漏源電流(Ids)——無需柵極電流(輸入阻抗極高),驅動功率極小,這使其成為高效開關和集成電路的理想選擇。
我們可以拆解MOSFET的名字來更好理解它:①金屬——通常指柵極(Gate),隨著半導體技術發展,現代MOSFET多半以多晶硅取代金屬作為其柵極材料;②氧化物——一層極?。◣资翈装侔#┑慕^緣氧化物,材料通常是二氧化硅 SiO2,其將柵極與半導體襯底隔開,避免柵極電流泄漏;③半導體(襯底+源漏極)——以硅(Si)為基底(少數用碳化硅SiC、氮化鎵GaN),源極(Source,電流入口)與漏極(Drain,電流出口)為高摻雜區域,襯底(Substrate)為相反導電類型的半導體;④場效應——場效應晶體管,F(xiàn)ield-Effect Transistor,縮寫FET,通過柵極電場改變襯底表面載流子分布,形成“導電溝道”,實現電流控制。
(二)MOSFET有哪些
MOSFET特點是柵極與溝道間有絕緣層,故輸入電阻極高(可達101?Ω),其按內部結構可分為水平結構MOS管(傳統型)和VMOS管(垂直結構)兩種。但一般而言,MOSFET主要按導電溝道載流子類型分為兩種:
①N型溝道(NMOS):以電子為載流子,需施加正向柵源電壓(Vgs>0)形成溝道,電流從漏極流向源極,應用最廣泛(如開關電源的主開關);
②P型溝道(PMOS):以空穴為載流子,需施加反向柵源電壓(Vgs<0)形成溝道,電流方向與NMOS相反,多與NMOS搭配構成CMOS電路。
每個溝道又分為增強型、耗盡型兩種類型。所謂增強型,MOSFET默認狀態下不通導,需要施加柵極電壓才能形成導電通道,即當VGS(柵極與源極之間的電壓)=0時無導電溝道,需施加一定極性的柵壓(N溝道為正,P溝道為負)才能形成溝道,使器件導通;而耗盡型,則是默認狀態下通導,施加柵極電壓會減小或切斷導電通道,即VGS=0時已有溝道存在,施加反向柵壓可耗盡載流子使溝道關閉。

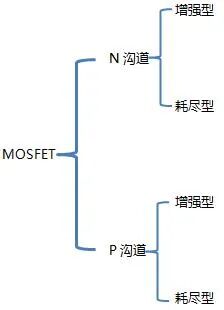

MOSFRT主要分類圖
二MOSFET的結構與工作原理
以最常見的N溝道增強型MOSFET為例:
(一)基本結構
襯底(Substrate):通常是P型硅,是器件基底。
源極(Source)和漏極(Drain):在P型襯底通過離子注入形成兩個高摻雜的N+區域(載流子濃度高,降低接觸電阻)。
柵極(Gate):通過一層極薄的二氧化硅絕緣層與襯底隔離,避免柵極與襯底直接導通。
體區(Body/Bulk):與襯底相連,通常內部短接至源極(避免襯底偏置效應影響器件特性)。

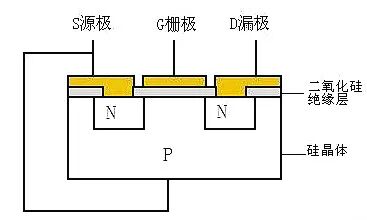

MOSFET結構簡圖(該圖來源于網絡)
(二)工作原理(以增強型為例):
①當Vgs=0V(柵極-源極電壓為零)時,MOSFET源極和漏極相當于兩個背靠背的二極管,沒有導電通路,屬于截止狀態,D(漏極)和S(源極)之間相當于開路,電流Ids=0。
②當Vgs>Vth(柵極-源極電壓大于閾值電壓)時,MOSFET柵極的正電壓會產生一個電場,像磁鐵一樣,將P型襯底中的帶負電的電子“吸引”到二氧化硅絕緣層下方的表面。所以當電壓(Vgs)足夠大(超過閾值電壓Vth)時,被吸引的電子數量足夠多,會在P型襯底表面形成一個薄薄的N型導電溝道。這個N型導電溝道就會像一座橋梁,將兩個N+型的源極和漏極連接起來。此時,MOSFET屬于通導狀態,如果在D和S之間加上電壓(Vds),就會有電流Ids通過。
因此可以將MOSFET簡單想象成一個由電壓精確控制的智能水閘:三個關鍵電極——源極(Source)、漏極(Drain)、柵極(Gate)。源極是進水口(電流入口),漏極是出水口(電流出口),柵極是控制水閘開關的“手柄”,而閾值電壓(Vth)就是驅動“手柄”需要的最小電壓,柵極電壓(Vgs)則是驅動“手柄”的電壓。以N溝道增強型MOSFET為例,電壓太?。╒gs<Vth),閘門就不動(MOSFET截止);反之,當驅動“手柄”的電壓足夠大,Vgs大于Vth時,MOSFET導通,且電壓越大,閘門開得就越大,水流越大(導通程度越強)。
總得來說,MOSFET的核心工作原理就是通過在柵極和源極之間施加一個超過特定閾值(Vth)的電壓(Vgs),產生電場效應,在柵極下方的半導體區域形成一個連接源極和漏極的“導電溝道”,從而允許電流(Ids)通過,柵極電壓越高,溝道越“寬闊”,允許通過的電流就越大。即通過給柵極施加電壓,從而控制源極和漏極之間的電流。
三關鍵參數
關鍵參數是讀懂MOSFET的規格書,以下例舉幾個MOSFET的重要參數:
參數符號 | 參數名稱 | 參數解釋 |
Vth | 閾值電壓 | 開啟MOSFET所需的最小柵源電壓(NMOS:Vth>0;PMOS:Vth<0)。 |
RDSon | 導通電阻 | 器件完全導通(Vgs足夠大)時源極與漏極之間的直流電阻。RDSon越小,導通損耗越低,器件發熱越少,效率越高。 |
VDS(max) | 最大漏源擊穿電壓 | 漏極與源極之間可承受的最大反向電壓,決定器件的“耐壓等級”,超過會導致器件損壞。 |
Vgs(max) | 最大柵源電壓 | 柵極氧化層可承受的最大電壓(通?!?0V),氧化層極?。ā?00?),過壓易擊穿,使用中需注意靜電防護。 |
Qg | 柵極電荷 | 使柵極電容充電至導通電壓所需的總電荷。Qg越小,開關速度越快(充電時間短),開關損耗(P=Qg×Vgs×f)越低,適用于高頻場景(如1MHz開關電源)。 |
ID(max) | 最大連續漏極電流 | 器件可安全連續通過的最大漏源電流。 |
Crss | 反向傳輸電容 | 柵漏之間的寄生電容,影響高頻開關特性。Crss越小,“米勒效應”越弱(柵極電壓波動?。_關穩定性越高。 |
四
主要應用場景
1、開關電源(Switching Power Supplies):因MOSFET具有開關速度快、功耗小、驅動電壓低等特點,可作為核心開關元件,廣泛應用于開關電路中(如電腦主板、手機充電器)。
2、電機驅動(Motor Drivers):在H橋電路中控制電機的正反轉和速度(如無人機、機器人、電動汽車、3D打印機等等)。
3、數字邏輯電路(Digital Logic Circuits):NMOS和PMOS組成CMOS反相器、門電路、觸發器,構成CPU、存儲器等所有數字芯片的基礎。
4、功率放大器(Power Amplifiers):工作在飽和區(恒流區),對射頻(RF)或音頻信號進行線性放大。
5、模擬電路與電源管理:利用高輸入阻抗特性提升模擬電路性能,例如在運算放大器(輸入級)中,MOSFET的高輸入阻抗可減少信號衰減,提升電路精度。
五
產品實例
NCE4060K:NCE4060K是新潔能一款溝槽型功率MOSFET,一款采用先進的溝槽技術和設計,可在低柵極電荷的情況下實現出色的導通電阻RDS(ON)的N溝道增強型MOSFET。它與傳統MOSFET相比,具有更高的單胞密度、更短的溝道長度、更低的開態特征電阻、更大的通導電流和更快的開關速度以及更好地工藝兼容性等優點,可用于多種應用場景。
柵極電荷(Qg) | 29nC |
閾值電壓(Vth) | 1.2V~2V |
Vgs(Max) | ±20V |
最大連續漏極電流 | 60A |
導通電阻 | RDS(ON)<7.5mΩ@VGS=10V RDS(ON)<15mΩ@VGS=4.5V |
工作溫度(TJ) | -55℃~+175℃ |
晶體管類型 | N溝道增強型溝槽MOSFET(水平結構) |
功率耗散(Max) | 65W |
反向傳輸電容Crss | 150pF |
漏源電壓(VDS) | 40V |
NCE09N70AT:是一款寬SOA(安全工作區) MOSFET,可滿足熱插拔、緩啟動、電子保險絲、電機驅動、BMS等具體電路應用要求。其通過優化器件結構設計、采用特殊的工藝制程,解決了高功率場景下效率、熱管理與可靠性的平衡難題。
柵極電荷(Qg) | 128nC |
閾值電壓(Vgs(th)) | 2-4V |
柵極源極擊穿電壓(Vgs(Max)) | ±20V |
漏極電流(ID) | 180A(連續), 720A(脈沖) |
導通電阻 | RDS(ON)<7.5mΩ@VGS=10V (Typ:6mΩ) |
工作溫度(TJ) | -55℃至175℃ |
晶體管類型 | N溝道增強型VMOSFET(垂直結構) |
功率耗散(PD) | 474W |
反向傳輸電容(Crss) | 312pF |
漏源電壓(VDS) | 70V |
NCEP40P80K:NCEP40P80K是一款P溝道增強型MOSFET,采用Super Trench技術,該技術經過獨特優化,可提供最高效的高頻開關性能。由于RDS(ON)和Qg的極低組合,導通和開關功率損耗都最小化。該器件是高頻開關和同步整流的理想器件。
柵極電荷(Qg) | 57nC |
閾值電壓(Vgs(th)) | -1.2V~-2.2V |
柵極源極擊穿電壓(Vgs(Max)) | ±20V |
漏極電流(ID) | -80A |
導通電阻 | RDS(ON)=7.2mΩ(typical)@VGS=-10V RDS(ON)=11mΩ(typical)@VGS=-4.5V |
工作溫度(TJ) | -55℃~175℃ |
晶體管類型 | P溝道增強型Super Trench MOSFET |
功率耗散(PD) | 150W |
反向傳輸電容(Crss) | 20PF |
漏源電壓(VDS) | -40V |
六結語:持續進化塑造未來
從基礎的硅基增強型MOSFET到先進的碳化硅器件,MOSFET技術一直在不斷發展,創新的方向始終圍繞著更低的導通損耗、更快的開關速度、更高的功率密度和更好的熱性能。隨著汽車電氣化、人工智能和可再生能源的持續推進,對高性能MOSFET的需求只會日益增長,這項基礎而關鍵的的技術將繼續深刻地塑造我們的未來。
-
