UCC25661x-Q1 系列是一款高頻 LLC 控制器，實現輸入功率比例控制 （IPPC） 方案，以及增強的輕負載管理和多種保護功能。

IPPC擴大了LLC轉換器的控制范圍，并簡化了寬輸入應用的設計，例如高壓到低壓（HV-LV）冗余輔助、鑰匙關閉和偏置隔離電源。IPPC簡化了寬輸出應用的設計，例如輕型電動汽車電池充電器（踏板車、輕便摩托車、高爾夫球車和叉車）。
*附件：ucc25661-q1.pdf

UCC25661x-Q1 系列具有增強的輕負載管理功能，可提高效率并最大限度地減少可聽噪聲。為了最大限度地降低充電器應用中的待機功耗，UCC25661x-Q1 系列在突發模式下運行時直接禁用 PFC 控制器。

自動容性區域規避方案以及具有反向恢復規避方案的自適應軟啟動，確定該器件永遠不會在可能損壞FET的模式下工作。由于自動容性區域規避方案，控制器在預偏置負載下工作效果最佳。

UCC25661x-Q1 系列具有強大的保護功能，可設計可靠的電源。

特性

• 滿載開關頻率：50kHz至750kHz
• IPPC控制支持寬輸入和輸出LLC（WLLC）作
• 增強的輕負載管理：
  • 高頻脈沖跳動，提高輕載效率
  • 低頻突發，低待機功耗
  • 可聽頻率范圍跳躍，可降低可聽噪聲
  • 集成 PFC 開/關控制信號，有助于進一步降低待機功耗 （UCC256614-Q1）
• 內部諧振電容電壓合成器，可增強信號可靠性并支持高啟動頻率
• 避免零電流開關 （ZCS），消除電容區域作
• 自適應軟啟動，浪涌電流最小化
• 集成高壓?jiǎn)?dòng)（UCC256612-Q1 和 UCC256614-Q1）
• 集成柵極驅動器：+0.6A 和 –1.2A
• 完整的保護
  • 過流保護 （OCP）：50ns，逐周期電流限制
  • 過壓保護 （OVP）、內部和外部過熱保護 （OTP）
  • 輸入和VCCP UVLO，帶內部19V VCCP鉗位
  • 獨立配置的 OCP 和過載保護 （OLP）（UCC256612-Q1、UCC256613-Q1 和 UCC256614-Q1）
• SOIC-14封裝，引腳被移除，用于高壓間隙

參數

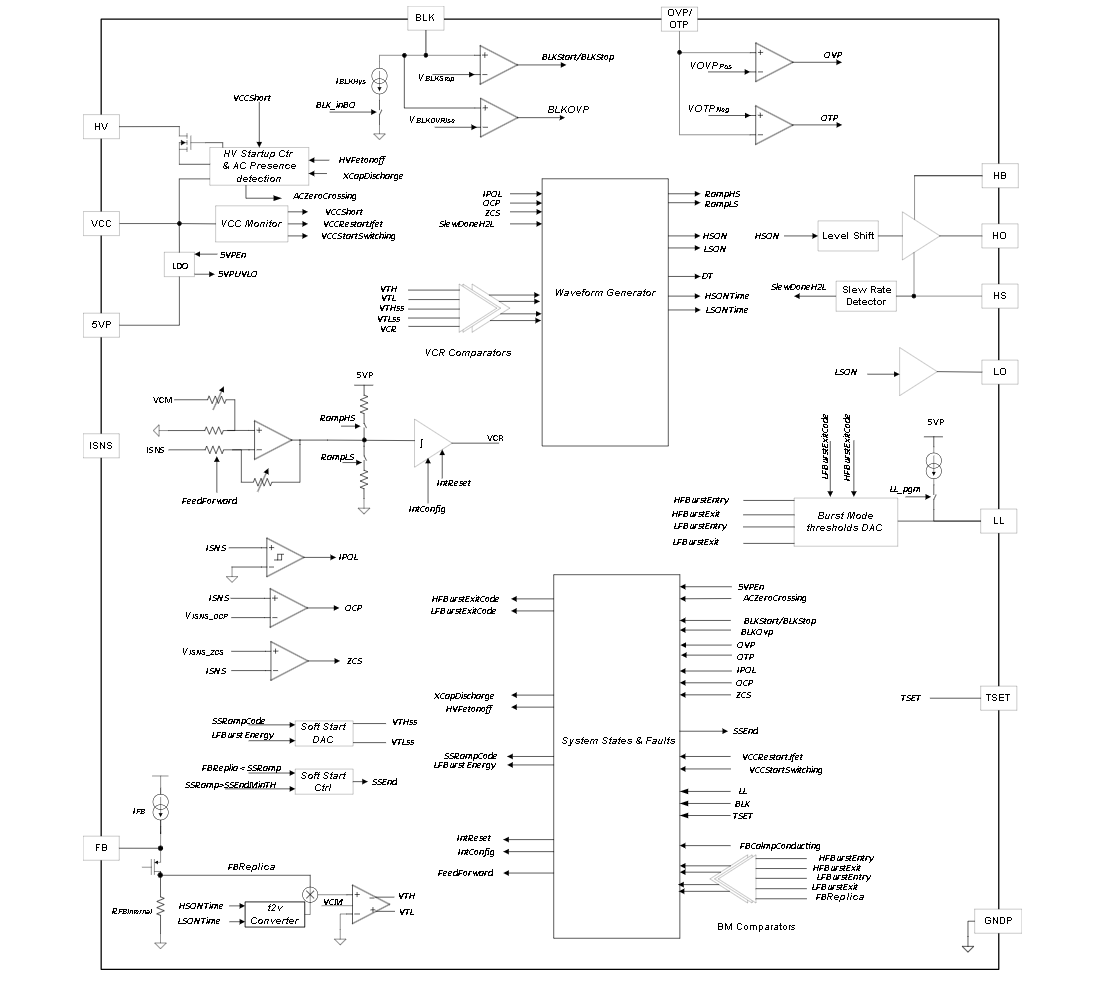

方框圖

?1. 產品概述?
UCC25661x-Q1系列是德州儀器（TI）推出的高頻率LLC諧振控制器，專為寬輸入/輸出電壓范圍（WLLC）應用優化，具備輕載效率提升和多重保護功能。主要面向電動汽車（HEV/EV）充電基礎設施、車載充電器（OBC）、DC/DC轉換器等場景。

?2. 核心特性?

• ? 輸入功率比例控制（IPPC） ?：簡化寬輸入/輸出電壓設計，提升動態響應和輕載效率。
• ?輕載管理技術?：
  • 高頻脈沖跳過（HF Pulse Skip）提升輕載效率
  • 低頻突發模式（LF Burst）降低待機功耗
  • 可編程閾值減少可聞噪聲
• ?高頻支持?：全載開關頻率50kHz至750kHz，支持高功率密度設計。
• ?集成保護功能?：
  • 50ns快速過流保護（OCP）
  • 過壓（OVP）、過溫（OTP）保護
  • 零電流開關（ZCS）避免容性區工作

?3. 關鍵模塊說明?

• ?VCR合成器?：通過集成諧振電流生成內部電容電壓信號，增強抗噪能力，支持高頻率啟動。
• ?TSET引腳編程?：配置積分器時間常數和最小工作頻率，影響OCP/OLP閾值設定。
• ? 反饋控制（FB引腳） ?：通過光耦反饋網絡調節輸出電壓，內置下拉電阻和電流源。

?4. 封裝與型號差異?

• ?封裝?：SOIC-14（DDB），尺寸9.9mm × 3.9mm，移除部分引腳以增強高壓隔離。
• ?型號對比?：
  • UCC256612-Q1：支持高壓?jiǎn)?dòng)、X電容放電
  • UCC256614-Q1：額外集成PFC開關控制

?5. 典型應用電路?

• 輸入通過BLK引腳檢測電壓，ISNS引腳監測諧振電流，HO/LO驅動半橋MOSFET。
• 集成高壓?jiǎn)?dòng)（HV引腳）和柵極驅動（+0.6A/-1.2A輸出能力）。

?6. 電氣參數?

• ?工作電壓?：VCCP 15V（最大30V），內部鉗位19V。
• ?溫度范圍?：-40°C至125°C（結溫150°C保護）。
• ?開關特性?：死區時間50ns（最?。?μs（最大），支持自適應調節。

?7. 設計支持?

• 提供布局建議（如低ESR電容靠近V5P引腳）、熱設計參數（RθJA 74.7°C/W）。
• 詳細說明保護機制觸發條件（如OTP閾值125°C，ZCS故障檢測時間10ms）。
