該TPSM843521是一款高效、高功率密度、易于使用的同步降壓電源模塊，具有很高的設計靈活性。該TPSM843521的工作輸入電壓范圍為3.8V至18V，專為由5V、12V電源總線軌供電的系統而設計。該器件支持高達 5A 的連續輸出電流和 98% 的最大占空比。

TPSM843521采用固定頻率峰值電流控制和內部補償，可實現快速瞬態響應以及良好的線路和負載調節。通過優化的內部環路補償，該器件無需在寬輸出電壓范圍和開關頻率上進行外部補償。
*附件：tpsm843521.pdf

TPSM843521通過RT/SYNC引腳設置的200kHz – 2.2MHz的寬支持開關頻率，實現了高度的設計靈活性。該器件可選擇脈沖頻率調制 （PFM）、輕負載條件下的強制連續導通調制 （FCCM） 以及具有不同配置的 MODE 引腳的可調節軟啟動 （SS） 時間/電源良好 （PG） 指示器。

TPSM843521提供保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。TPSM843521采用 9 引腳、3.3mm × 4.5mm QFN 封裝，引腳排列可用于單層 PCB 布局。結溫的額定溫度為–40°C至125°C。

特性

• 針對廣泛的應用進行配置
  • 3.8V 至 18V 輸入電壓范圍
  • 0.6V 至 9V 輸出電壓范圍
  • 高達 5A 的連續輸出電流
  • 0.6V ±1% 基準電壓（–40°C 至 125°C）
  • 28uA的低靜態電流（典型值）
  • 70ns，114ns 最小導通、關斷時間
  • 8us 最大開關導通時間
  • 98% 最大占空比
• 易于使用和小設計尺寸
  • 帶內部補償?shù)姆逯惦娏骺刂颇Ｊ?/li>
  • 200kHz至2.2MHz可選頻率
  • 可與外部時鐘同步（支持相移）：200kHz至2.2MHz
  • 輕負載條件下可選擇 PFM / FCCM
  • 可選可調軟啟動時間，電源良好指示燈功能
  • 具有良好的 EMI 性能，具有擴頻和優化的引腳排列
  • 高側和低側 MOSFET 的打嗝過流 （OC） 限制
  • 非鎖存保護，用于過熱保護 （OTP）、過流保護 （OCP）、過壓保護 （OVP）、欠壓保護 （UVP） 和欠壓鎖定 （UVLO）
  • 集成自舉電容器和電感器，支持輕松的 PCB 布局
  • 工作結溫為 –40°C 至 125°C
  • 3.3mm × 4.5mm × 2mm QFN 封裝

參數

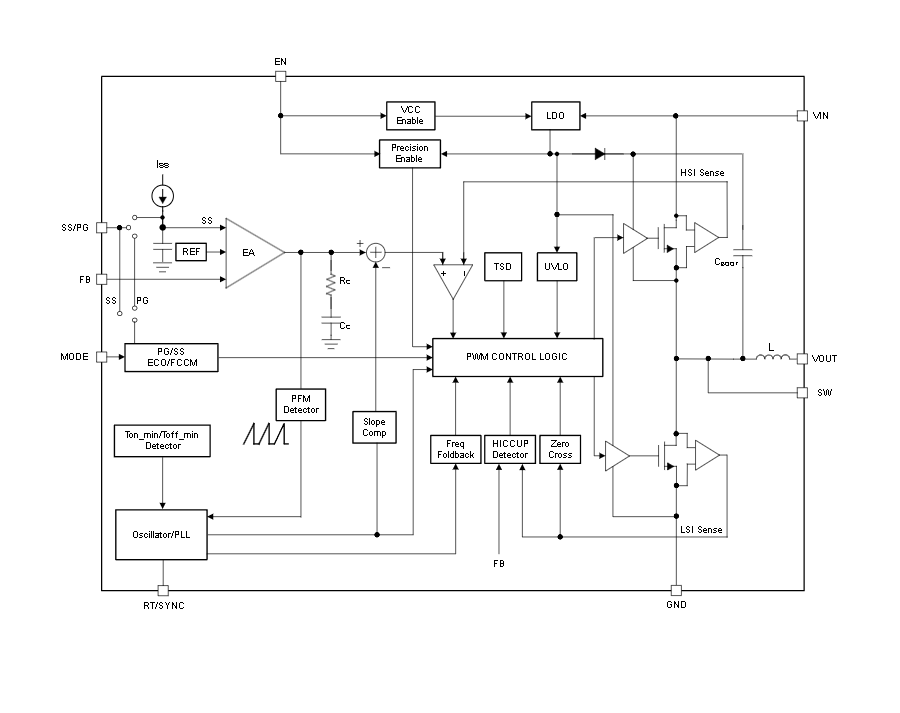

方框圖

?1. 產品概述?
TPSM843521是德州儀器（TI）推出的高效、高功率密度同步降壓電源模塊，具有以下核心特性：

• ?輸入電壓范圍?：3.8V至18V，適用于5V/12V總線供電系統。
• ?輸出能力?：0.6V至9V可調輸出電壓，最大連續輸出電流5A，峰值效率達98%。
• ?封裝尺寸?：3.3mm × 4.5mm × 2mm QFN封裝，集成電感和 bootstrap 電容，簡化PCB布局。

?2. 關鍵特性?

• ?控制模式?：峰值電流控制模式，內置補償，無需外部補償電路。
• ?頻率可調?：200kHz至2.2MHz可編程開關頻率，支持外部時鐘同步。
• ?工作模式選擇?：通過MODE引腳配置輕載時的PFM（脈沖頻率調制）或FCCM（強制連續導通模式）。
• ?保護功能?：
  • 過溫保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）。
  • 輸入欠壓鎖定（UVLO）和熱關斷（165°C觸發，30°C滯后）。

?3. 典型應用?

• 醫療設備、測試測量儀器、樓宇自動化。
• 有線/無線網絡基礎設施、分布式電源系統。

?4. 引腳功能與配置?

• ?EN引腳?：使能控制，支持外部電阻分壓調整UVLO閾值。
• ?FB引腳?：反饋輸入，通過電阻分壓設置輸出電壓（基準電壓0.6V±1%）。
• ?SS/PG引腳?：可配置為軟啟動（外接電容設定時間）或電源就緒指示（開漏輸出）。
• ?RT/SYNC引腳?：設置開關頻率或同步外部時鐘（支持相位偏移功能）。

?5. 設計靈活性?

• ?軟啟動?：通過SS/PG引腳電容調整啟動時間，支持預偏置輸出。
• ?相位偏移?：多模塊并聯時可降低輸入紋波（需配置MODE引腳電容）。
• ?頻率折返?：在低壓差或最小導通時間條件下自動降低頻率以維持調節。

?6. 性能參數?

• ?靜態電流?：28μA（PFM模式典型值）。
• ?開關時序?：最小導通時間70ns，最小關斷時間114ns。
• ?EMI優化?：支持頻率擴頻（±8%調制）降低噪聲。

?7. 文檔結構?

• 包含詳細規格（電氣特性、熱參數）、功能框圖、應用電路示例及布局建議。
• 提供Webench? Power Designer工具支持自定義設計。

?8. 生產與支持?

• 符合JEDEC ESD標準（HBM 3000V，CDM 1000V）。
• 工作結溫范圍：-40°C至125°C，適用于工業環境。

該文檔為工程師提供了從選型到實現的全面指導，強調高集成度與易用性，適用于空間受限的高效電源設計需求。
