作者：Pete Bartolik

投稿人：DigiKey 北美編輯

產品設計師必須有能力在多種限制因素之間進行平衡——封裝大小、成本、可靠性和上市時間。關鍵挑戰是選擇一個適合現代應用所需的狹小空間的電源。

緊湊的高性能功率級依賴快速、可靠的柵極驅動解決方案。這類解決方案既有簡單的低壓側驅動器，也有適合高壓環境的全隔離版本。對于許多設計來說，浮地非隔離柵極驅動器提供了一條有效的成功途徑。

柵極驅動器用作中間器件，將通常來自微控制器或脈寬調制 (PWM) 控制器的低功率控制信號傳遞至調節能量流的高功率開關。這類器件可確保潔凈、快速和精確的切換，從而實現功率輸出的優化。

要選擇合適的柵極驅動器，就需要評估電壓和電流要求、拓?fù)浣Y(jié)構和開關頻率。匹配良好的驅動器可提供高效率、定時精確度度和熱穩定性，這些對于高性能、緊湊型系統都至關重要。

半橋拓?fù)浣Y(jié)構的優點

半橋拓?fù)涫乾F(xiàn)代電源轉換中廣泛使用的一種方法，可在緊湊型設計中實現高效穩壓。這種拓?fù)湟揽績蓚€(gè)高速開關器件，通常是 MOSFET 或絕緣柵雙極晶體管 (IGBT) 來交替輸入電壓，在隔離設計中為變壓器供電，或在非隔離系統中直接為負載供電。這種拓?fù)浣Y(jié)構因其效率和熱優化潛力而受到重視。

柵極驅動器 IC 在控制這些開關時不可或缺，是控制器和功率級之間的接口。該 IC 將 PWM 信號轉換為大電流驅動信號，確保快速精確地切換高壓側和低壓側晶體管。這種快速高效的運行方式最大限度地減少了能量損耗，提高了系統的整體性能。

在半橋電路中，高壓側 MOSFET 的源極連接開關節點，開關節點根據開關周期在接地 (0 V) 和輸入電壓（如 12 V、48 V 等）之間快速移動。采用浮地非隔離柵極驅動器時，高壓側驅動器會隨開關節點的電壓"浮動“，從而實現潔凈、高效的轉換。

當不需要隔離，而又把結構緊湊、速度和效率作為優先考慮因素時，浮地非隔離半橋柵極驅動器就成了理想的解決方案。這些驅動器設計用于控制高壓側和低壓側 MOSFET 開關，既避免了隔離的復雜性，又確保了精確的開關性能。由于這種驅動器在控制邏輯和功率級之間不提供電隔離，因此在所有組件共地的系統中效果最佳。

為高壓側 MOSFET 生成所需的柵極驅動電壓通常需要一個自舉電容器。當?shù)蛪簜?cè)開關導通時，該電容充電；當高壓側開關開啟時，該電容供電。

當?shù)蛪簜?cè) MOSFET 導通時，開關節點被拉至地，從而允許一個小型二極管電容電路從電源軌為自舉電容充電。當需要開啟高壓側 MOSFET 時，驅動器會利用存儲的電荷將柵極驅動至高于開關節點的電壓，通常高出 10 V 至 15 V。

設計人員必須確保低壓側開關的開啟頻率足以為自舉電容器充電。在高占空比應用中，可能需要采取額外的預防措施，例如選擇合適的電容值、盡量減少自舉二極管上的壓降。

通過利用自舉架構和跟蹤開關節點電壓，浮地非隔離半橋驅動器既避免了實現隔離的復雜性，又確保了穩健的高壓側控制。這種驅動器簡單高效，非常適合降壓和升壓轉換器、同步穩壓器、電機驅動器和 D 類音頻放大器等高頻開關應用。

選擇合適的柵極驅動器 IC

選擇合適的柵極驅動器，對于確保功率級的高效、可靠和安全運行至關重要，尤其是在降壓轉換器、電機驅動器和太陽能發電系統等高速開關應用中。雖然柵極驅動的基本原理應用非常廣泛，但根據系統要求，某些選擇標準會變得特別重要。

例如，在太陽能轉換和電池供電系統中，柵極驅動器必須適應較大的輸入電壓變化和不斷變化的負載條件。需要有足夠余量的高壓側額定電壓，以承受全電源軌波動并確保長期可靠。

共模瞬態抗擾度 (CMTI) 是另一個主要考慮因素。快速開關事件會在高壓側和低壓側 MOSFET 之間產生陡峭的電壓差，從而導致噪聲和振鈴。具有高 CMTI 的柵極驅動器在電噪聲環境中表現更穩定。

峰值驅動電流同樣重要，尤其是在大功率應用中。驅動器必須提供足夠的電流，以便快速為 MOSFET 柵極充電并克服寄生電容，從而降低開關損耗，改善熱性能。

最終，死區時間控制在半橋拓?fù)渲衅鹬P(guān)鍵作用。如果在關斷一個開關和開啟另一個開關之間沒有短暫的延遲，就會出現擊穿現象，即兩個 MOSFET 同時導通。許多柵極驅動器具有內置或可調的死區時間設置，以防止出現這一問題，并在不同負載條件下實現安全高效運行。

ADI 的 LTC706x 系列

浮地非隔離半橋驅動器簡單易用，具有高速開關功能，是許多設計的最佳解決方案。[Analog Devices, Inc. (ADI)] 提供一系列功能豐富的高壓器件，專為要求苛刻的應用而設計。

ADI 的 LTC706x 浮地非隔離半橋柵極驅動器（圖 1）為滿足高速、高電壓電源轉換的需求提供了多功能解決方案。該系列器件采用緊湊型封裝，具有嚴格的定時控制、擊穿保護和強大的驅動力，可滿足從汽車到工業控制等各種應用的需求。

圖 1：ADI 的 LTC706x 浮地非隔離半橋驅動器的外形尺寸。（圖片來源：Analog Devices, Inc.）

ADI 產品提供了一系列與電壓、邏輯和布局要求相匹配的選擇，有助于設計人員在系統級性能和簡易性之間進行適當權衡。所有器件均支持 N 溝道 MOSFET，與 P 溝道 MOSFET 相比，具有更低的導通電阻 (RDS ON )、更快的開關速度和更高的電流處理能力。

兩個器件支持 100 V 最高電源電壓：

• [LTC7060] 針對依賴具有三態功能的單路 PWM 輸入的系統進行了優化，使其能夠僅從一條控制線就能獲得高壓側和低壓側柵極驅動時序。這簡化了數字控制器接口，減少了引腳數，適合用于空間有限的應用。三態輸入模式還能實現安全的高阻抗?fàn)顟B(tài)，從而在某些故障情況下增加一層容錯功能。對于喜歡簡潔緊湊的設計師來說，這是一個不錯的選擇。
• [LTC7061] 專門用于為高壓側和低壓側開關提供獨立 CMOS 或 TTL 邏輯電平輸入的應用。使用這種雙輸入方法，可靈活地控制定時——這在死區時間由微控制器或 PWM 控制器進行外部管理的系統中尤為重要。對于需要嚴格控制開關特性或?qū)嵤┒ㄖ苹〞r(shí)策略的設計需求，LTC7061 就是一個適應性更強且控制靈活的接口，支持精準的性能調節。

對于輸入電壓超過 100 V 的應用，例如工業電機驅動器、48 V 汽車電源軌或以太網供電基礎設施，設計人員可以選用支持 140 V 最大電源電壓的兩個器件：

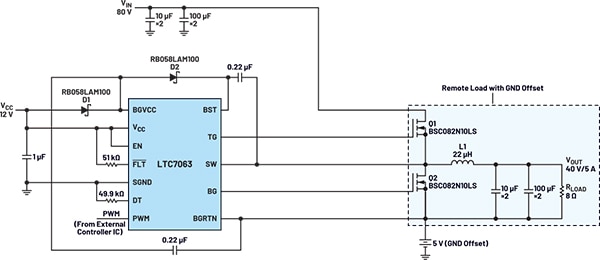

• [LTC7063] 具有一個三態 PWM 輸入，允許通過單個輸入信號同時控制高壓側和低壓側 MOSFET。這種配置簡化了控制接口，因?yàn)?PWM 引腳會根據其電壓電平?jīng)Q定 MOSFET 的狀態。對于大功率應用，設計人員可能更傾向于采用這種設計，因?yàn)楹喕目刂平涌凇⒏俚囊_以及在高密度印刷電路板上復雜程度最小的信號布線，都將非常有益于這些應用。LTC7063 的一個實際應用是帶有遠程負載的 2:1 降壓轉換器設計（圖 2）。憑借最高可達 80 V 的輸入電源電壓，這種配置可將一半的輸入電壓（?V IN ）輸出至最大 5 A 的負載。

圖 2：一個使用 LTC7063 浮地非隔離半橋柵極驅動器的、帶遠程負載降壓型轉換器設計。(圖片來源：Analog Devices, Inc.）

• [LTC7066] 可為高壓側和低壓側驅動器接受獨立的 CMOS/TTL 邏輯電平輸入，為每個 MOSFET 提供單獨的控制信號。這樣就能實現精確而靈活的控制，讓設計人員充分利用定時、死區時間和開關特性。因此，該器件非常適合采用微調數字控制功能的系統，如使用高性能數字控制器或 FPGA 的系統。

無論是在低壓還是高壓環境中工作，產品系列中的每個器件都包含必要的保護和調節參數，這有助于設計人員最大限度地發揮功率級的性能。

每個產品都具有自適應擊穿保護功能，可防止高壓側和低壓側 MOSFET 同時導通。此外，每個器件都支持死區時間可調，使設計人員能夠微調開關轉換之間的延遲，從而在不影響效率的情況下最大限度地減少損耗并避免交叉導通。欠壓鎖定 (UVLO) 是另一項常見功能，用于確保柵極驅動器僅在電源電壓處于安全閾值范圍內時工作。

從性能角度來看，LTC706x 系列器件都具有很強的柵極驅動阻抗，典型值為 1.5 Ω 上拉和 0.8 Ω 下拉。這一特性能夠?qū)崿F(xiàn)快速柵極充電和放電——對于高速應用中的快速開關、嚴格時序控制和降低開關損耗來說至關重要。

對于傳統自舉方法無法滿足的高占空比應用，設計人員可以評估其他柵極驅動技術。必須考慮每種方法在復雜性、效率和成本方面的權衡。例如，隔離柵極驅動器利用變壓器或數字隔離器提供獨立的柵極驅動電壓，從而無需自舉充電機制，而直接偏置電源則可提供不受開關周期影響的穩定柵極驅動電壓。

結語

在對速度、效率和緊湊型設計要求極高的大功率應用中，浮地非隔離半橋柵極驅動器為控制高壓側和低壓側 MOSFET 提供了最佳解決方案。通過利用自舉電路產生必要的柵極驅動電壓，這些驅動器避免了復雜的隔離設計，同時保持了精確的開關性能。ADI 的 LTC706x 系列產品提供了一系列多功能解決方案，可滿足高速、高壓電源轉換的需求。
