STMicroelectronics STDRIVEG210半橋柵極驅動器設計用于N 溝道增強模式GaN，高側驅動器部分可承受高達220V電壓軌。這些驅動器具有大電流能力、短傳播延遲和出色的延遲匹配，并集成了低壓差穩壓器 (LDO)。這使得它們非常適合驅動高速GaN。STDRIVEG210半橋柵極驅動器具有針對快速啟動和低功耗軟開關應用量身定制的電源UVLO功能。高側穩壓器的特點是喚醒時間非常短，可以在間歇操作（突發模式）期間最大限度地提高應用效率。這些驅動器提供了擴展的輸入引腳范圍，便于與控制器連接。待機引腳可在非活動期或突發模式下降低功耗。應用包括DC/DC、AC/DC、諧振轉換器、同步整流、UPS、適配器、LED燈和USB-C。

數據手冊：*附件：STMicroelectronics STDRIVEG210半橋柵極驅動器數據手冊.pdf

特性

• 高壓軌高達220V
• ±200 V/ns dV/dt瞬態抗擾度
• 驅動器具有獨立的灌電流和源路徑，以實現最佳驅動：
  • 2.4A和1.2?灌電流
  • 1.0A和3.7?源電流
• 300ns超快高側啟動時間
• 傳播延遲45ns，最小輸出脈沖15ns
• 高 (>1MHz) 切換頻率
• 內置自舉二極管
• 完全支持GaN硬開關操作
• VCC 、VBO 和VLS 上的UVLO功能
• 分開的邏輯輸入和關閉引腳
• 過溫和UVLO報告故障引腳
• 低功耗模式待機功能
• 分開的PGND用于開爾文源驅動和電流分流兼容性
• 3.3 V至20 V兼容輸入，具有遲滯和下拉功能

方框圖

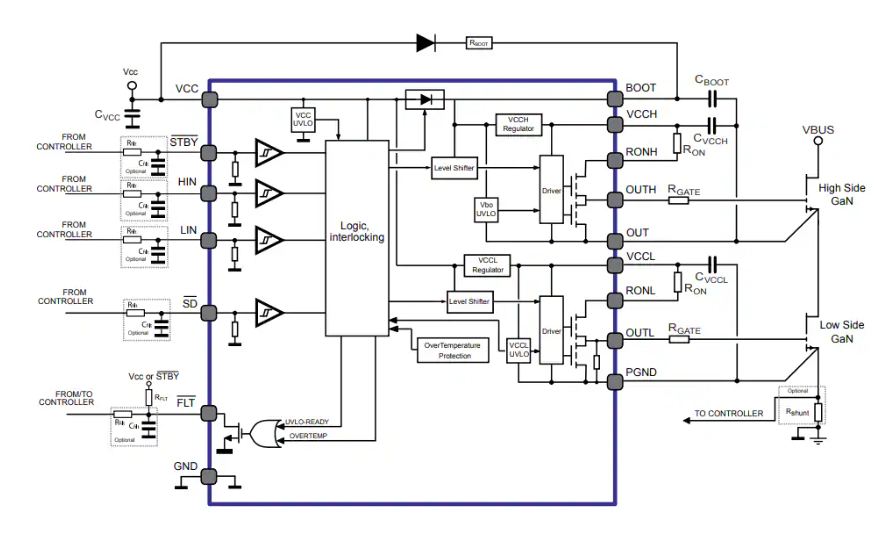

典型應用原理圖

STDRIVEG210半橋柵極驅動器技術解析與應用指南?

?一、核心特性與典型應用場景?

STDRIVEG210是STMicroelectronics推出的220V高速半橋柵極驅動器，專為增強型GaN功率開關設計，具有以下突出特性：

• ?高壓支持?：最高220V工作電壓，±200V/ns的dV/dt瞬態抗擾度。
• ?驅動能力優化?：分離的灌電流（2.4A）和拉電流（1.0A）路徑，源阻抗分別為3.7Ω（拉電流）和1.2Ω（灌電流）。
• ?超快響應?：高側啟動時間僅300ns，傳播延遲45ns，最小輸出脈沖15ns，支持>1MHz開關頻率。
• ?集成保護功能?：VCC、VBO、VLS欠壓鎖定（UVLO），過溫保護和故障引腳（FLT）報告。
• ?節能設計?：待機模式功耗極低，兼容3.3V至20V邏輯輸入。

?典型應用?：

• DC/DC、AC/DC諧振變換器
• 電池充電器與適配器
• 太陽能微逆變器與MPPT優化器
• LED驅動與USB-C電源

?二、關鍵電路設計與功能解析?

?2.1 引腳配置與功能?

• ? VCC（引腳1） ?：邏輯供電（9.2-18V），需外接100nF去耦電容。
• ? STBY（引腳2） ?：待機控制（低電平激活），內置下拉電阻。
• ? OUTH/OUTL（引腳15/13） ?：高低側驅動輸出，需通過RGATE電阻連接GaN柵極。
• ? BOOT（引腳18） ?：高側浮動供電，集成自舉二極管，需外接47nF-3.3μF電容。

?2.2 自舉電路設計?

• ?集成二極管?：同步低側導通，減少VCC至VBO壓降，但需外接快速二極管（如STTH1R06）以實現最優啟動性能。
• ?布局建議?：CBOOT電容負端應靠近OUT引腳，自舉電阻RBOOT≥2.2Ω以抑制EMI。

?2.3 柵極電阻配置?

• ?單輸出架構?：通過RONx（引腳16/11）調節導通阻抗，RGATE調節關斷阻抗。例如：
  • 關斷阻抗：RGATE ≈ ROFF（傳統設計）
  • 導通阻抗：RON ≈ RON（傳統設計） - RGATE
• ?布局優化?：0603封裝的RGATE電阻需貼近GaN柵極，減少環路電感。

?三、保護機制與電源管理?

?3.1 UVLO與故障處理?

• ?VCC UVLO?：開啟閾值8.5V（典型值），關閉閾值8.0V，滯后0.5V。
• ?VLS UVLO?：低側驅動UVLO閾值4.8V（開啟）/4.65V（關閉）。
• ?FLT引腳?：開漏輸出，指示UVLO、過溫或待機狀態，需外接上拉電阻。

?3.2 熱管理?

• ?過溫保護?：觸發溫度175°C（典型值），滯后20°C。
• ?散熱設計?：QFN 4x5mm封裝，建議通過GND引腳銅箔散熱，RθJA為85°C/W（4層板）。

?四、PCB布局與噪聲抑制?

1. ?關鍵回路最小化?：
   • 柵極環路：OUTx→RGATE→GaN柵極→Kelvin源極→PGND/OUT。
   • 電源去耦：VCCL、VCCH電容（47nF X7R）需貼近引腳。
2. ?噪聲抑制措施?：
   • 星型接地：PGND與信號GND單點連接。
   • 高頻電容：在高壓總線與功率地間就近放置陶瓷電容（如1μF/50V）。
