橢偏儀是一種基于橢圓偏振分析的光學測量?jī)x器，通過探測偏振光與樣品相互作用后偏振態的變化，獲取材料的光學常數和結構信息。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

1

橢偏儀測量什么?

flexfilm

橢偏儀利用偏振光來表征薄膜和塊體材料。當光與樣品結構相互作用時，其偏振狀態會發生變化。測量結果通常表示為兩個值：Ψ和Δ。然后通過分析這些數據來確定感興趣的材料特性。

2

什么是Ψ和Δ？

flexfilm

Ψ和?是橢偏儀的原始測量參數，用于描述測量光束與樣品表面相互作用后偏振態的變化。入射光束包含兩種電場分量：平行于入射面（p偏振）和垂直于入射面（s 偏振）的電場。

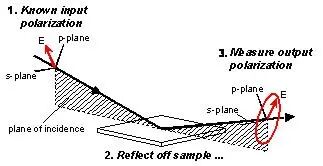

已知入射偏振態（p面電場、s面電場）；光束經樣品反射；測量出射偏振態（p面電場、s面電場）。

樣品表面會對p偏振光和s偏振光產生差異化作用，導致出射光偏振態改變。這種改變可通過振幅比（tanΨ）和相位差（?）共同表征，其關系如下：

Rp和Rs分別為p偏振光和s偏振光的菲涅爾反射系數

3

為什么橢偏儀測量需要進行數據分析？

橢偏儀測量?jī)蓚€(gè)值 Ψ 和 Δ，它們與光和樣品相互作用產生的偏振變化相關。Ψ 和 Δ 本身提供的信息有限。我們真正需要確定的是樣品的膜厚、光學常數、折射率、表面粗糙度等物理特性。這些特性是通過將測量值（Ψ 和 Δ）代入各種方程和算法中，生成一個描述光與樣品相互作用的模型來獲得。更多詳細信息請參閱數據分析或橢偏測量相關資料。

4

為什么需要在多個波長下進行測量？

光譜橢偏儀的多波長測量具有多重優勢，包括：獲得唯一解；提高對材料特性的靈敏度；獲取目標應用所需波長下的數據。

獲得唯一解

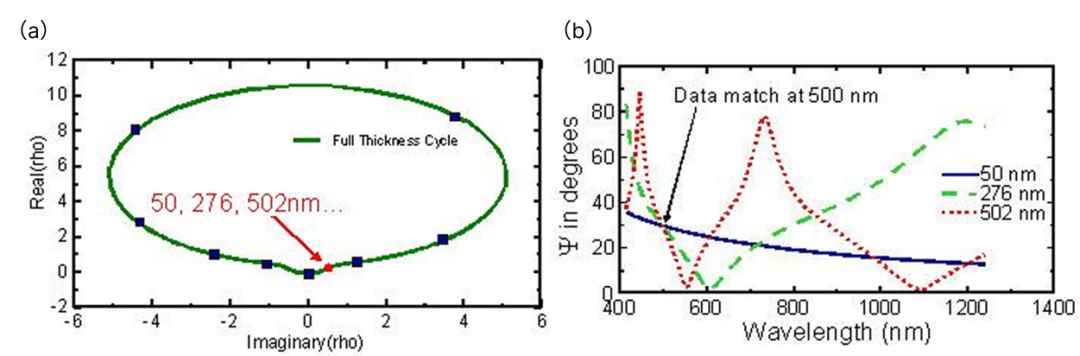

（a）單波長橢偏儀測量周期性與多解性示意圖單波長多解與光譜響應唯一性對比圖

提升橢偏儀性能最簡便的方法之一，是增加測量波長的數量和范圍，每個新波長都能提供關于樣品特性的額外信息。早期橢偏儀采用激光進行單波長測量，僅能獲取Ψ和?兩個參數，因此最多只能確定兩個未知的樣品特性。即使是 “已知襯底上的單層薄膜” 這一簡單場景，也無法通過單波長測量唯一確定薄膜厚度和折射率；若薄膜具有吸收性、梯度特性或表面粗糙，還會導致測量結果偏差。

即便對于 “理想透明薄膜”，單波長橢偏儀測量的周期性也會產生多個可能解。這些可能的厚度值按 “厚度周期” 分布，需通過經驗判斷才能確定正確解。

而光譜橢偏儀可通過多波長測量對薄膜厚度進行“超定求解”：盡管折射率具有波長依賴性，但薄膜厚度是固定值。例如，100 個波長可產生 200 個數據點（每個波長對應 1 組 Psi、?），而未知參數僅 101 個。因此，光譜測量能快速消除 “周期性問題”，排除錯誤解，僅保留唯一正確解。

提高對材料特性的靈敏度

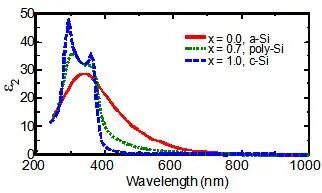

硅薄膜結晶度與紫外吸收特性關系圖

特定材料特性的測量通常需要特定波長范圍。例如：

透明導電氧化物（TCO）薄膜的導電性會在紅外波段表現出強吸收，并延伸至近紅外波段，可見光波段無法測量其導電性，但可用于確定薄膜厚度；

分子鍵合信息僅在中紅外波段可獲取，因?yàn)樵摬ǘ蔚牡皖l光可使材料中的原子發生振動；

紫外光譜常與電子躍遷相關，可反映材料結構信息（如硅薄膜的紫外吸收形態可用于判斷其結晶度：非晶態硅的吸收峰較寬且無臨界點特征，結晶度越高，紫外吸收特征越明顯）。

具備寬光譜覆蓋能力的光譜橢偏儀（SE）可同時利用所有波長的優勢，因此當前 SE 系統的發展趨勢是覆蓋更寬的波長范圍、包含更多波長點。

獲取目標應用所需波長下的數據

許多應用需要特定波長下的光學特性數據：

半導體行業的光刻技術需在紫外波段進行橢偏儀測量；

顯示行業關注可見光波段；

光學涂層需在其設計波長（可見光、近紅外甚至中紅外波段）下測量。

Flexfilm全光譜橢偏儀的波長覆蓋范圍為280-1050 nm，靈活性極高，幾乎可滿足所有應用需求。

5

光譜橢偏儀如何確定薄膜厚度？

flexfilm

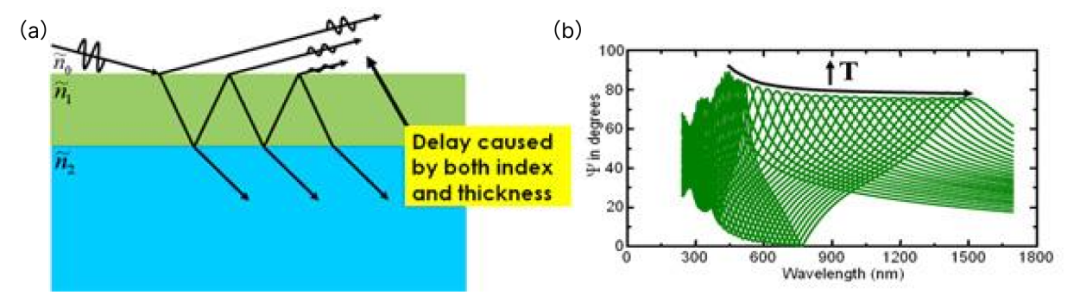

（a） 薄膜厚度與相位延遲關系示意圖不同厚度SiO?薄膜的Psi 曲線對比圖

光譜橢偏儀對薄膜厚度極為敏感。隨著薄膜厚度增加，“樣品表面反射光”與“穿透薄膜后反射的光”之間的光程差會增大，由此產生的相位延遲與薄膜的物理厚度和折射率均相關。因此，光譜橢偏儀測量數據中包含可精確確定薄膜厚度和折射率的信息。

光譜橢偏儀通過“干涉振蕩的位置和數量”獲取厚度信息。不同厚度 SiO?薄膜的Psi 曲線：隨著厚度T增加，干涉振蕩向長波長方向偏移。

6

光譜橢偏儀可確定的最小厚度是多少？

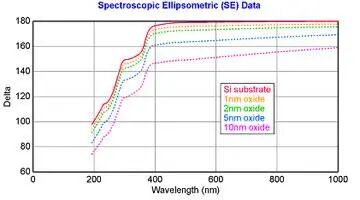

硅襯底上超薄氧化層的 SE 相位數據圖

光譜橢偏儀對 “幾分之一納米” 量級的表面層具有極高靈敏度，這種靈敏度主要源于相位（?）的變化。然而，對于這類超薄層，光線與薄膜的相互作用信號不足以同時確定其厚度和折射率。因此，最穩妥的做法是先假設一個近似折射率（通常通過測量較厚薄膜獲?。?/strong>，再單獨確定其厚度。在少數情況下，也可實現超薄層厚度與折射率的同時表征。

7

光譜橢偏儀可測量的最大厚度是多少？

光譜橢偏儀測量的最大厚度上限取決于測量波長。薄膜厚度增加時，短波長下的大量數據振蕩難以分辨，而長波長下的振蕩分離度更高。因此，通常采用近紅外或中紅外波段測量厚度達 50μm 的薄膜。

但需注意，50μm 已超出光譜橢偏儀（SE）的典型測量范圍，且此時薄膜均勻性的影響會顯著增大。對于大多數 “可見光-近紅外” 測量，推薦的最大厚度上限為 5μm；即使是 1~5μm 的薄膜，也建議采用多入射角測量，以確保厚度解的唯一性。

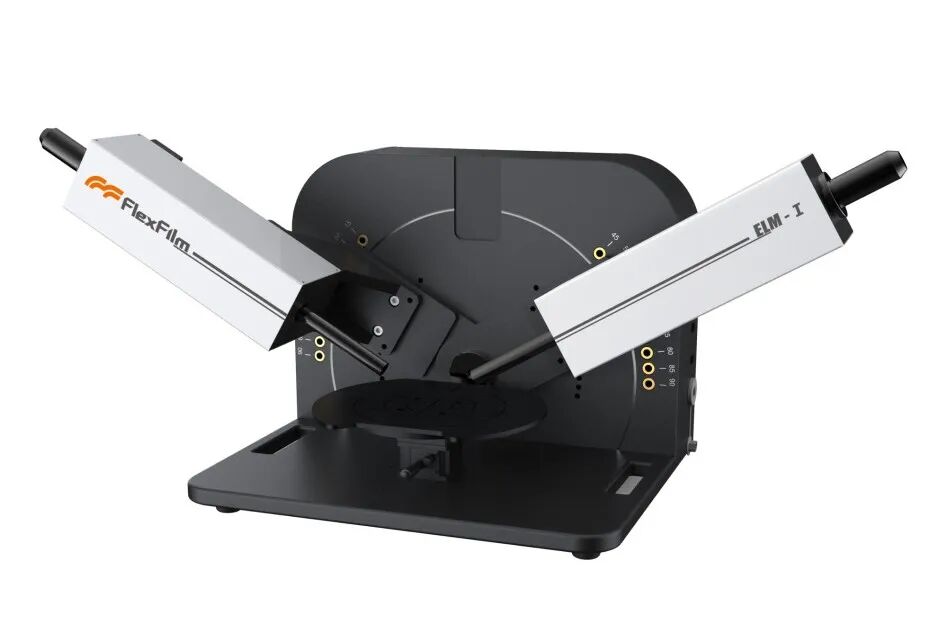

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。
