橢偏儀是一種基于橢圓偏振分析的光學測量儀器，通過探測偏振光與樣品相互作用后偏振態的變化，獲取材料的光學常數和結構信息。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

1

光譜橢偏法如何測定折射率?

flexfilm

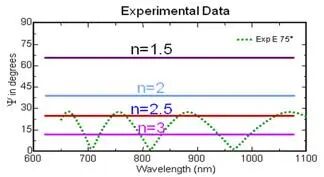

Ψ的振蕩具有特定的振幅

除了厚度信息，數據振蕩的形狀取決于薄膜的折射率。Ψ的振蕩曲線，其振幅具有特定值：通過振蕩振幅可確定薄膜的準確折射率。圖中展示了不同折射率對應的振蕩振幅差異，可直觀體現這一關系。

2

光譜橢偏法可測量哪些類型的涂層?

橢偏儀可測量多種類型的薄膜，對材料類型無嚴格限制，只需滿足“光可從其表面反射”這一條件。若涂層表面過于粗糙，會導致探測光束散射、無法被探測器接收，此時無法進行光譜橢偏測量。

光譜橢偏法的典型應用場景包括：測量電介質、有機物、半導體甚至金屬層；測量各向同性或各向異性、均勻或具有折射率梯度的涂層；甚至可測量多層結構（由不同材料的薄膜組成）。需注意的是，若需測定厚度，光需能夠穿透薄膜到達下方基底并反射回探測器。

3

光譜橢偏法能否測量吸收性薄膜?

光譜橢偏法已成功應用于多種吸收性薄膜的測量。若需測定吸收性薄膜的厚度，薄膜需足夠?。ㄍǔ?strong>< 50nm），以避免測量光束在穿透薄膜前被完全吸收。此外，還需考慮吸收性薄膜的未知參數數量。

4

變?nèi)肷浣牵╒ASE）光譜橢偏測量有哪些優勢?

橢偏測量通常在接近布儒斯特角的斜入射角下進行。早期橢偏儀強調布儒斯特角的重要性，因其在該角度下測量效果最佳；但對于采用補償器的現代橢偏儀，布儒斯特角的重要性已大幅降低，不過斜入射角下仍能觀察到最顯著的偏振態變化。光譜橢偏測量的典型入射角范圍為50°-75°。

常規的厚度與折射率測量僅需單入射角即可完成；但隨著樣品復雜度提高，對多入射角的需求會增加。對于厚度 > 1 微米（μm）的厚膜、折射率梯度薄膜、各向異性材料及復雜多層結構，建議采用2-3 個入射角測量。即便樣品無需多入射角測量，額外的入射角數據也可增強模型解的可信度。

5

什么是原位光譜橢偏法?

flexfilm

in situ（原位）源自拉丁語，意為“在原位”。對于橢偏法而言，原位測量指“樣品置于專用腔室或池體中時進行的測量”。原位橢偏測量需滿足以下條件：將橢偏儀與工藝腔室 / 池體連接（薄膜在 ALD 腔室內沉積，可實時監測薄膜的逐層生長過程）或?qū)⒐に嚽皇?/ 池體安裝在橢偏儀底座上（實現薄膜動態變化過程中的原位測量）。

6

光譜橢偏法與分光光度測量相比有何不同?

光譜橢偏法（SE）與分光光度法（R/T，即反射 / 透射測量）均為光學測量技術：光譜橢偏法測量偏振態變化，而分光光度法測量反射或透射光的強度。兩種技術?；パa(bǔ)使用，結合后可獲取更多吸收性薄膜的信息。

光譜橢偏法具有以下顯著優勢：

對超薄薄膜的高靈敏度：光譜橢偏法可獲取相位（?）信息，這對非常薄的表面膜（<10nm）高度敏感；

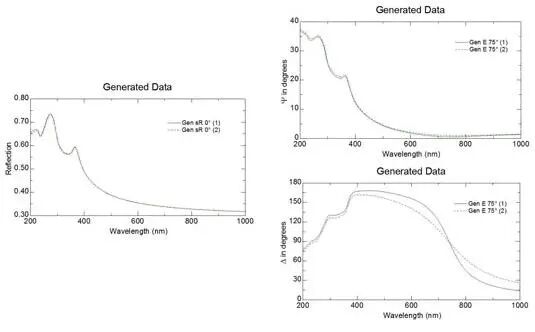

左：反射儀數據；右：橢偏法對同類薄膜厚度變化的靈敏度

常規反射儀系統對光強的測量精度通常無法優于0.1%，因此無法通過反射率測量捕捉超薄薄膜厚度的微小變化（反射率精度可能高于0.1%，但厚度測量精度需依賴數據準確性）；而典型橢偏儀對Ψ和?的測量精度分別可達0.02°和0.1°以上，甚至可輕松捕捉亞埃級（sub-Angstrom）的薄膜厚度變化。

測量穩定性：橢偏法通過測量參數比值確定光的偏振態，而非測量絕對光強，因此在光強較低或波動時仍能保持較高的測量準確性。

無需校準標準：分光光度法（反射測量）需測量絕對光強，因此需使用 “經過校準的標準樣品” 才能實現定量測量，且需長期維護標準樣品以確保測量準確性；而橢偏法無需此類校準標準。

7

為何光譜橢偏儀系統在光學設計中采用補償器?

UVPLUS SE橢偏儀系統均集成補償器，用于調控光的偏振態。在橢偏儀設計中采用補償器具有多重優勢，包括：對任意樣品均能實現高精度測量；可測量全范圍的Ψ（0-90°）和?（0°-360°）；可測定退偏振；可測量穆勒矩陣的更多元素。

旋轉補償器：通過旋轉樣品前方或后方的補償器，持續調整延遲量，從而可同時采集多種偏振態下的光譜橢偏數據。該技術的核心優勢是兼容電荷耦合器件（CCD）探測：可在極短時間（如幾分之一秒）內并行讀取全光譜數據。目前尚無其他技術能在 1 秒內完成數百個波長的高精度光譜橢偏測量。

8

什么是退偏振?

flexfilm

光譜橢偏測量的核心是確定光從樣品表面反射或透射后的偏振態變化。在理想的測量系統與樣品條件下，入射光與探測光均為完全偏振光；但實際測量中，系統或樣品會導致部分光變?yōu)榉瞧窆?/strong>，這種現象稱為退偏振，退偏振程度用“變?yōu)榉瞧窆獾谋壤?/strong>表示。

僅配備補償器的橢偏儀系統可測定退偏振：Flexfilm全光譜橢偏儀可以測量關于樣品或測量系統的退偏振信息。測量系統引入的退偏振主要源于“角度展寬”“帶寬效應”或兩者共同作用；樣品引入的退偏振則通常與“樣品不均勻”或“基底背面反射”相關。

退偏振測量具有重要應用價值：可量化非理想樣品（如不均勻薄膜、圖案化層）的影響；可表征透明基底上的薄膜：若光從基底背面反射并返回探測器，會與薄膜表面反射光產生非相干疊加，導致測量光束退偏振，通過退偏振數據可量化這種背面反射的影響。

9

什么是穆勒矩陣?

flexfilm

穆勒矩陣可完整描述鏡面反射樣品與光的相互作用。與僅能描述偏振光的瓊斯矩陣（Jones matrix）不同，穆勒矩陣可同時描述偏振光、部分偏振光甚至非偏振光。穆勒矩陣為4×4矩陣，用于表征光的反射或透射過程：入射光與出射光的偏振態均通過 4 元素斯托克斯矢量（Stokes vectors）描述。

配備補償器的橢偏儀可測量穆勒矩陣 16 個元素中的 12 個；若在樣品前后均安裝補償器，則可測量全部 16 個元素。不過，穆勒矩陣存在大量冗余信息，無需測量全部元素即可完成常見樣品的完整表征。

若測量光為完全偏振光，僅需測量 Ψ 和?兩個參數；即便樣品存在退偏振，也僅需測量穆勒矩陣的 3 個元素；對于“各向異性 + 退偏振”樣品，獨立參數數量增至 7 個。對于更復雜的樣品，可通過穆勒矩陣元素觀察樣品引起的交叉偏振與散射效應。

10

選擇光譜橢偏儀時應考慮哪些因素?

選擇符合需求的橢偏儀，最佳方式是咨詢專業人士，公司的應用工程師已接觸過幾乎所有類型的橢偏應用場景，結合豐富的產品線，可針對任意應用為客戶提供優質技術支持

在比較不同的橢偏儀時，建議重點考慮以下因素：

波長范圍：可測量的波長數量與范圍，是橢偏儀能否解決薄膜測量問題的關鍵因素。

入射角范圍：多數樣品可通過單入射角測量；若樣品為多層結構、各向異性材料或復雜結構，可能需要多入射角，具體可咨詢工程師。

測量速度：若需進行原位測量或樣品多點均勻性掃描，測量速度至關重要。

精度：多數橢偏儀的測量精度與準確度遠超用戶常規需求。例如，柵氧化層厚度的測量精度通?？蛇_(dá)0.003nm以上。

技術類型：橢偏儀的核心技術本身并非直接關注點，但技術類型決定了其波長范圍、速度、精度等關鍵特性。

功能擴展性：需結合應用需求，考慮橢偏儀是否支持后續升級以滿足未來需求。典型配件包括：用于均勻性掃描的樣品平移臺、液體池、溫度臺、聚焦光斑附件，以及波長范圍擴展模塊。

價格：橢偏儀系統的價格跨度較大，從簡易配置到高端配置均有可選，可滿足不同預算需求。

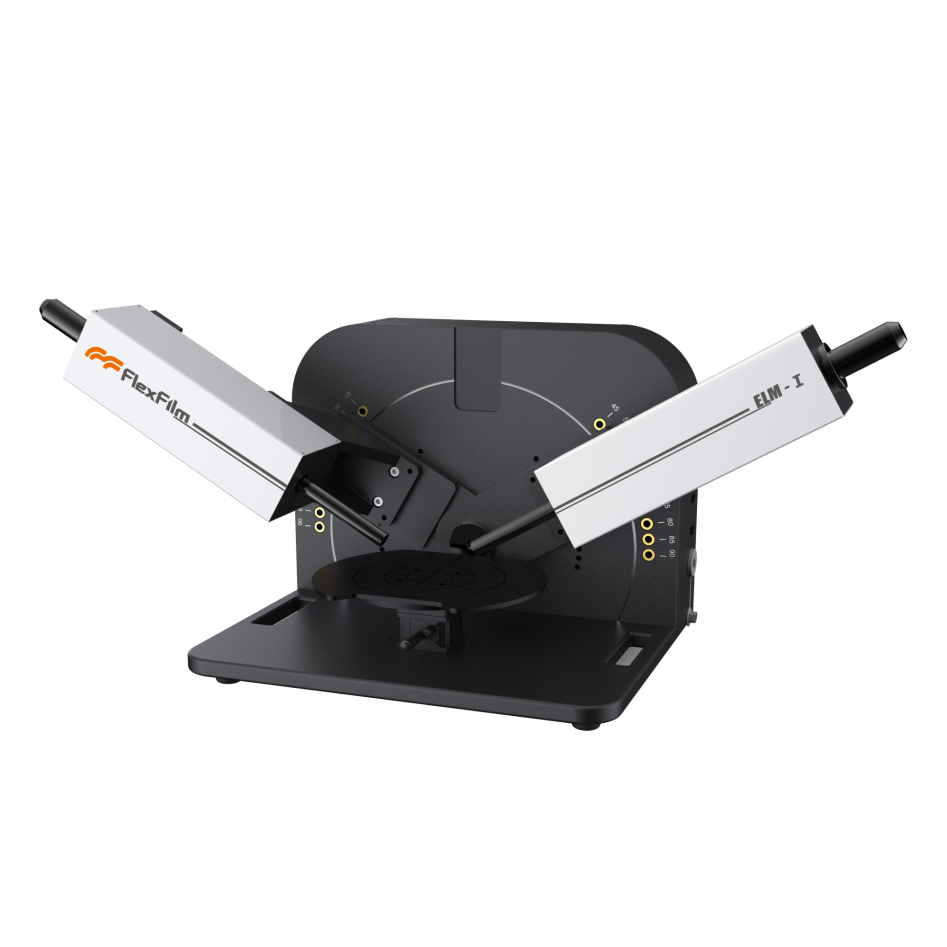

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。
