在電子制造領域，印刷電路板（PCB）上元件的焊接質量直接決定了最終產品的可靠性、耐用性和安全性。隨著電子設備向小型化、高密度化發展，如QFN、BGA、CSP等新型封裝器件被廣泛應用，這對焊點的機械強度提出了更嚴峻的挑戰。如何科學、定量地評估這些元件在PCB上的粘接強度，成為質量控制和失效分析的關鍵環節。

剪切力測試，作為一種直接且高效的機械性能測試方法，被廣泛用于評估元件焊點或粘接劑承受側向應力的能力。它可以模擬板卡在運輸、組裝或日常使用中可能受到的機械沖擊和振動。科準測控本文將深入探討PCB貼裝元件剪切力測試的核心原理、主要國際標準、所需的關鍵檢測設備（以Alpha W260推拉力測試機為例），并詳細闡述標準化的測試流程，為電子制造行業的工程師和質量管控人員提供一份實用的技術參考。

一、測試原理

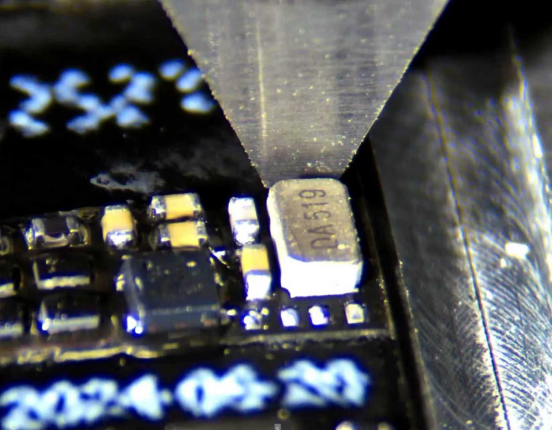

剪切力測試的基本原理非常簡單：使用一個特定形狀和尺寸的推刀（或稱剪切工具），以恒定且垂直于元件本體的速度，水平推動被固定在PCB上的待測元件，直至焊點發生失效（如焊點斷裂、元件脫落或基材損壞）。測試機實時記錄整個過程中施加的力與位移的變化曲線。

通過分析測試曲線，我們可以得到最大剪切力值，即元件脫落前所能承受的峰值力。這個力值是衡量焊點機械強度的最直接指標。此外，失效模式的分析也至關重要，它可以幫助工程師判斷失效是發生在焊料內部（理想的內聚失效）、元件與焊盤界面，還是PCB基材本身，從而為工藝改進提供明確方向。

二、測試標準

IPC-J-STD-002E: 元件引線、端子、焊片、導線和接線的可焊性測試。

IPC-9701A: 表面貼裝焊點性能測試方法與鑒定要求。

JIS Z 3198-7: 無鉛焊料試驗方法-第7部分：表面貼裝元件焊點強度的剪切試驗 。

關鍵參數規定示例（參考JIS Z 3198-7）：

測試速度：通常設定在1 mm/s至10 mm/s范圍內，具體取決于元件尺寸。

推刀高度：推刀下邊緣距離PCB板面的高度（Stand-off height）通常設置為元件封裝體高度的1/3至1/2，但不能接觸焊點。

推刀與元件間隙：推刀接觸元件的面與元件邊緣之間應保持一個微小的間隙（如5-25μm），以確保是“推”而不是“撞”。

三、檢測儀器

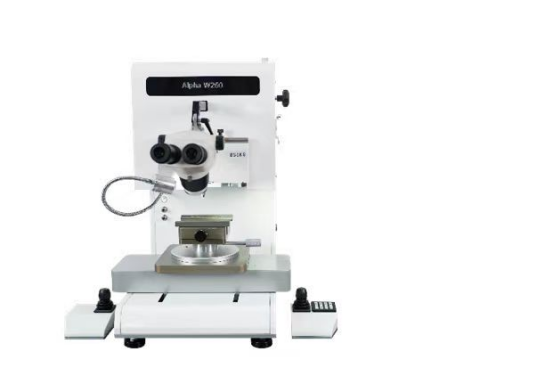

1、Alpha W260推拉力測試機

Alpha W260是一款專業用于微電子領域焊接強度測試的高精度儀器，非常適合進行PCB元件的剪切力測試。

主要特點與配置：

高精度力傳感器：提供多種量程的傳感器（如50N, 250N等），以適應從0402小元件到大尺寸QFN、連接器等不同力值范圍的測試需求，精度可達±0.1% FS。

高分辨率運動平臺：采用精密的步進電機或伺服電機驅動，位移分辨率可達1μm，確保測試速度平穩、精確。

強大的軟件分析系統：內置專用測試軟件，可實時顯示力-位移曲線，自動標記峰值力（剪切力），并生成詳細的測試報告。軟件支持設置上下限判據，便于生產線快速判定。

模塊化工具設計：配備多種規格的推刀（剪切工具），用戶可根據元件的尺寸和形狀快速更換，確保測試的合規性和準確性。

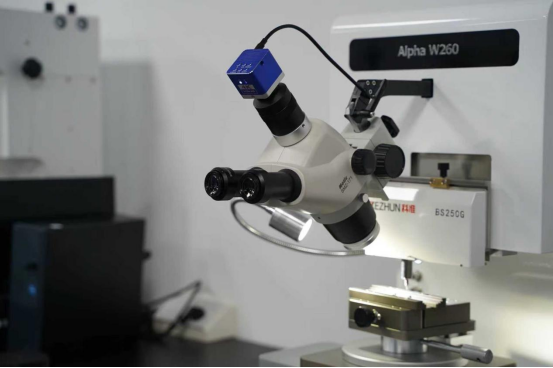

顯微鏡與照明系統：集成高倍率顯微鏡和LED同軸光源，便于精確定位推刀與元件的位置關系，確保測試點無誤。

堅固的測試平臺：提供真空吸盤或機械夾具，用于牢固地固定PCB，防止測試過程中基板移動影響結果。

四、測試流程

步驟一：樣品準備

從生產線或試驗批中抽取待測的PCB板。

確保樣品清潔，無污染。如果必要，可用異丙醇進行輕微清洗并徹底干燥。

在PCB上明確標記待測元件的位置。

步驟二：儀器設置

開機預熱：開啟Alpha W260推拉力測試機及電腦軟件，預熱15分鐘以保證傳感器穩定性。

選擇并安裝推刀：根據待測元件的尺寸和封裝類型，選擇符合標準要求的合適推刀，并將其牢固安裝到測試機夾頭上。

選擇力傳感器量程：預估元件的剪切力值，在軟件中選擇合適的傳感器量程，一般建議測試峰值在傳感器量程的10%-90%之間。

設置測試參數：在軟件中設置測試速度、推刀高度、測試行程等關鍵參數（參照相關標準）。

步驟三：安裝與對位

固定PCB： 將PCB樣品平穩地放置在測試平臺上，使用真空吸盤或機械夾具將其牢牢固定。

顯微鏡對位：

通過操縱桿或旋鈕移動測試頭或平臺，使推刀位于元件側方。

在顯微鏡下，精細調整推刀的高度，使其下邊緣與PCB板面的距離符合標準要求（如元件高度的1/3）。

精細調整X軸位置，確保推刀與元件待推側面保持一個微小的、符合標準的間隙。

步驟四：執行測試

在軟件界面點擊“開始測試”按鈕。

儀器將自動驅動推刀以預設速度推動元件。

軟件實時繪制力-位移曲線，當力值急劇下降（表明焊點失效）時，儀器自動停止并記錄峰值力。

步驟五：結果分析與記錄

記錄數據：軟件自動記錄最大剪切力值。同時記錄失效發生的位置（即失效模式）。

失效模式分析：使用顯微鏡觀察失效后的焊盤和元件，判斷是焊料內部斷裂、焊盤剝離還是其他形式的失效。

生成報告：將測試曲線、力值數據、測試條件及失效照片整合生成測試報告。

注意事項：

每個型號的元件至少應測試3-5個樣品，取平均值以獲得可靠數據。

測試前需確認推刀不會接觸到PCB上的其他元件或走線。

定期對儀器進行校準，確保測試數據的準確性。
