在電子制造領域，PCBA電路板上元器件的焊接質量直接影響著整個產品的可靠性和使用壽命。隨著電子設備日益精密化，焊接強度的精確檢測已成為確保產品質量的重要環節。

本文科準測控小編將介紹如何利用推拉力測試機進行PCBA電路板元器件焊接強度測試，為半導體封裝和電子組裝行業提供了一種高精度的力學測試解決方案，能夠全面評估電路板元器件的焊接質量。

一、測試原理

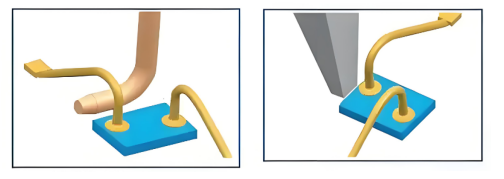

推拉力測試機基于力與位移的動態反饋機制進行工作。當測試機對焊點施加推力或拉力時，它會實時監測并記錄力值變化和位移情況。

二、測試標準

GB/T 45713.4-2025《電子裝聯技術 第4部分：陣列型封裝表面安裝器件焊點的耐久性試驗方法》于2025年5月30日發布，實施日期為2025年9月1日。

在國際標準方面，推拉力測試符合MIL-STD-883、JEDEC JESD22-B117等國際測試規范。

此外焊點可靠性測試還可參考《表面安裝焊接件加速可靠性試驗導則》（IPC-SM-785）和《表面貼裝錫焊件性能測試方法與鑒定要求》（IPC-9701A）等標準。

三、測試設備

1、Alpha W260推拉力測試機

1、設備特點

高精度：全量程采用自主研發的高精度數據采集系統，確保測試數據的準確性。

功能性：支持多種測試模式，如晶片推力測試、金球推力測試、金線拉力測試以及剪切力測試等。

操作便捷：配備專用軟件，操作簡單，支持多種數據輸出格式，能夠完美匹配工廠的SPC網絡系統。

2、多功能測試能力

支持拉力/剪切/推力測試

模塊化設計靈活配置

3、智能化操作

自動數據采集

SPC統計分析

一鍵報告生成

4、安全可靠設計

獨立安全限位

自動模組識別

防誤撞保護

5、夾具系統

多種規格的剪切工具（適用于不同尺寸焊球）

鉤型拉力夾具

定制化夾具解決方案

四、測試流程

1、樣品準備：將待測PCBA樣品固定于測試平臺上，使用真空吸附或?qū)Ｓ脢A具確保樣品穩定。對于異形或不規則樣品，可選用360°旋轉夾具進行調整。

2、測試設置：根據測試需求安裝相應的測試模組（如剪切力、拉力或下壓力模組）。在軟件界面設置測試參數，包括測試類型、力值量程、測試速度等。

3、對位操作：使用雙搖桿控制四軸運動平臺，使測試頭精確對準測試位置。借助設備集成的10-60倍顯微鏡輔助定位，確保測試精度。

4、測試執行：?jiǎn)?dòng)測試程序，設備將自動施加推力或拉力，直至焊點失效或達到預設力值。測試過程中，軟件實時顯示力-位移曲線，并記錄峰值力值。

5、結果分析：測試完成后，軟件自動生成測試報告，包括波形圖、直方圖及統計報表。分析焊點失效模式，結合最大剝離力和拉拔曲線評估焊點質量。

6、數據追溯：軟件內置自動校正功能和數據追溯系統，可將測試結果關聯至具體測試批次，實現質量數據的全程可追溯。

以上就是小編介紹的有關于PCBA電路板元器件焊接強度測試的相關內容了，希望可以給大家?guī)?lái)幫助。如果您還對推拉力測試機怎么使用視頻和圖解，使用步驟及注意事項、作業指導書，原理、怎么校準和使用方法視頻，推拉力測試儀操作規范、使用方法和測試視頻，焊接強度測試儀使用方法和鍵合拉力測試儀等問題感興趣，歡迎關注我們，也可以給我們私信和留言?！究茰?zhǔn)測控】小編將持續為大家分享推拉力測試機在鋰電池電阻、晶圓、硅晶片、IC半導體、BGA元件焊點、ALMP封裝、微電子封裝、LED封裝、TO封裝等領域應用中可能遇到的問題及解決方案。
