碳化硅材料有什么特點

中科院半導體所 ? 來源:老虎說芯 ? 2025-09-29 10:44 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:老虎說芯

原文作者:老虎說芯

本文介紹了碳化硅MOS的特點、挑戰和發展前景。

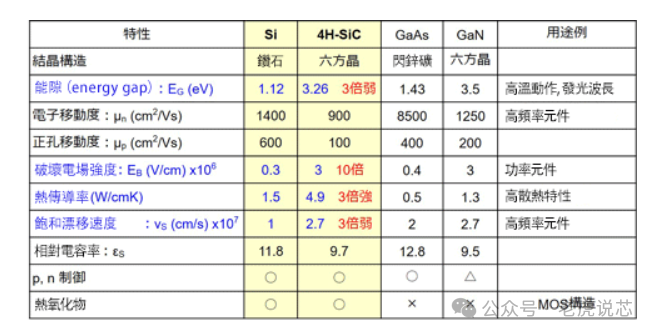

碳化硅材料特點

目前車規級IGBT功率模塊主要采用硅基材料制作,與硅基半導體材料相比, 以SiC為代表的第三代半導體材料具有高擊穿電場、高飽和電子漂移速度、高熱導率等特點,適合于制作高溫、高頻、抗輻射及大功率器件?;赟iC材料優良的特性,與硅基MOSFET/IGBT相比,相同規格SiC MOSFET在損耗、體積等指標上具有一定優勢。


碳化硅需要突破的地方

盡管SiC產品在新能源汽車領域的應用前景被業界廣泛看好,目前最大的發展瓶頸主要在于SiC MOSFET產品性價比較低。價格方面,由于SiC襯底生產效率低,成本較硅晶片高出較多,再加上后期外延、芯片制造及器件封裝的低成品率,導致SiC器件價格居高不下。

產品性能方面,SiC MOSFET制造工藝中高質量、低界面態的柵界面調控技術還需加強,批量制造技術與成品率也需進一步提升。同時,SiC MOSFET真正落地的時間較短,在車載領域的穩定性和壽命等指標還需要時間與實踐驗證。

碳化硅發展趨勢

具有長續航里程的中高端車型將率先導入。目前,新能源汽車企業普遍靠提高電池容量來增加續航里程。SiC MOSFET相比硅基IGBT損耗更低、功率轉換效率更高,可在電池容量不變的前提下增加汽車?yán)m(xù)航里程。因此,綜合考慮技術及成本因素,SiC MOSFET將在具有長續航里程的中高端新能源車型中率先導入。
