隨著科技的發展和生活方式的改變，電子產品已經成為我們生活中不可或缺的一部分。從智能手機到平板電腦，從筆記本電腦到無線音響，我們對于電子設備的需求越來越多樣化和高度依賴。然而，不同的電子設備往往需要不同的電源適配器來提供正確的電力供應。因此，設計一個優秀的電源適配器方案變得極為重要。

今天要給大家介紹的是基于思睿達主推的CR6891A65W 適配器方案，能效方面，AC264V輸入輸出19V典型待機功耗<69mW，輸出使用外推同步整流MOS，輸出19V3.42A 1.5M 18AWG平均效率>90%，能夠滿足六級能效標準；低紋波，低噪聲，符合相關EMI規定.

1、樣機介紹

該測試報告是基于能適用于AC100~240V65W方案，控制 IC采用了思睿達主推的CR6891A,同步整流芯片為 CR3015A.

??

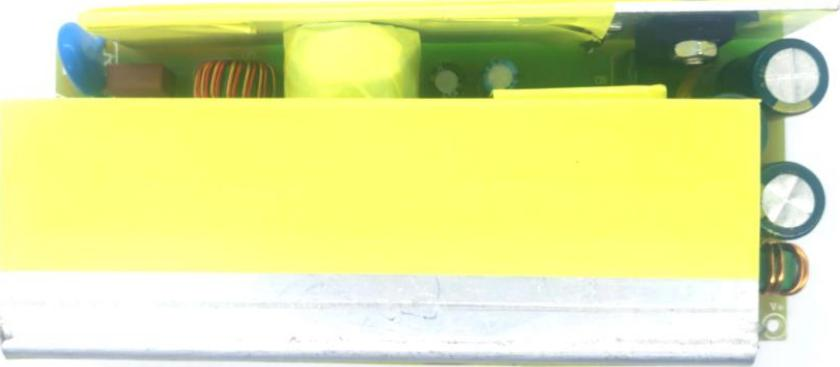

CR6891A+CR3015A_19V3.42A 工程樣機示意圖

CR6891A芯片

CR6891A是一款高集成度、低待機功耗的 CCM+PFM+QR 混合電流模式 PWM控制器。 CR6891A內部頻率優化實現了優異的EMI效果 ，限制最小工作頻率為22kHz，避免工作時產生噪聲。CR6891A提供了完整的保護功能,包括逐周期過流保護(OCP)，過載保護（ OLP）,輸入欠壓保護,CS短路保護，輸出

二極管短路保護，輸出過壓保護和 VDD 過壓保護。 CR6891A 提供 SOT23-6L 的封裝。

特性：

● CR6891A是一款高集成度、低待機功耗的 CCM+PFM+QR 混合電流模式 PWM控制器。

●內置軟啟動減少MOSFET應力；

●QR 模式最高工作頻率達到 77kHz，CCM 模 式 下 最 高 工 作 頻 率 65kHz。

● 具有“軟啟動、OCP、OLP、OTP、OVP，輸出二極管短路保護”等自動恢復保護功能。

基本應用

●AC/DC適配器

●電視及監視器電源

●存儲設備電源

●充電器

典型應用:

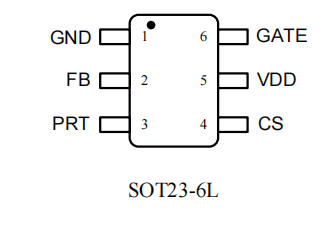

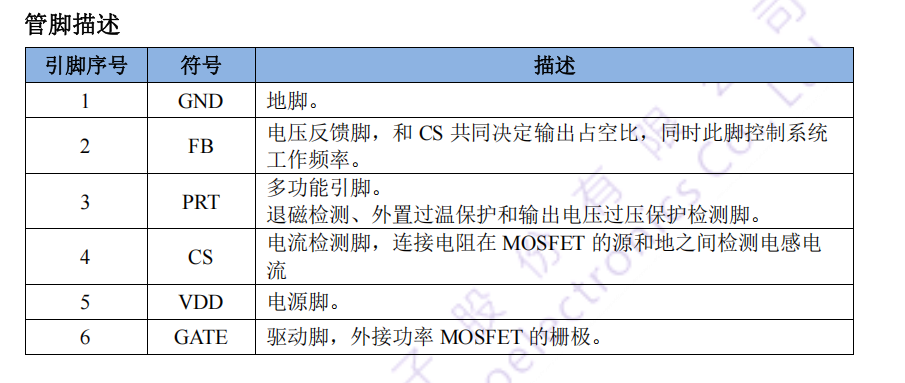

管腳排列

CR3015A芯片

CR3015A 是針對高性能、低功耗、高效率的離線式反激變換器而優化設計的一 款次級側簡單結構的同步整流控制器，支持 CCM、DCM 和 QR 等多種工作模式。

1 樣機介紹：

CR6891A是一款高集成度、低待機功耗的 CCM+PFM+QR 混合電流模式 PWM控制器。樣機 PCBA 尺寸：107*45*28mm,是一款全電壓實現 19V3.42A 輸出的電源適配器。90VAC 滿足啟動時間的條件下 AC264V 樣機待機功耗<69mW；全電壓輸入時平 均效率>90%；輸出接 18AWG1.5 米線能夠滿足“COC_T2” 能效標準。 樣機具有良好的動態負載能力,同時具有軟啟動以及“OCP、SCP、OTP、VDD_OVP、輸出OVP及輸出二極管短路”等多種保護功能。

樣機的變壓器，采用了PQ2620磁芯（PC40材質），變壓器繞制工藝部分，請見后文詳細說明。

2 樣機特性：

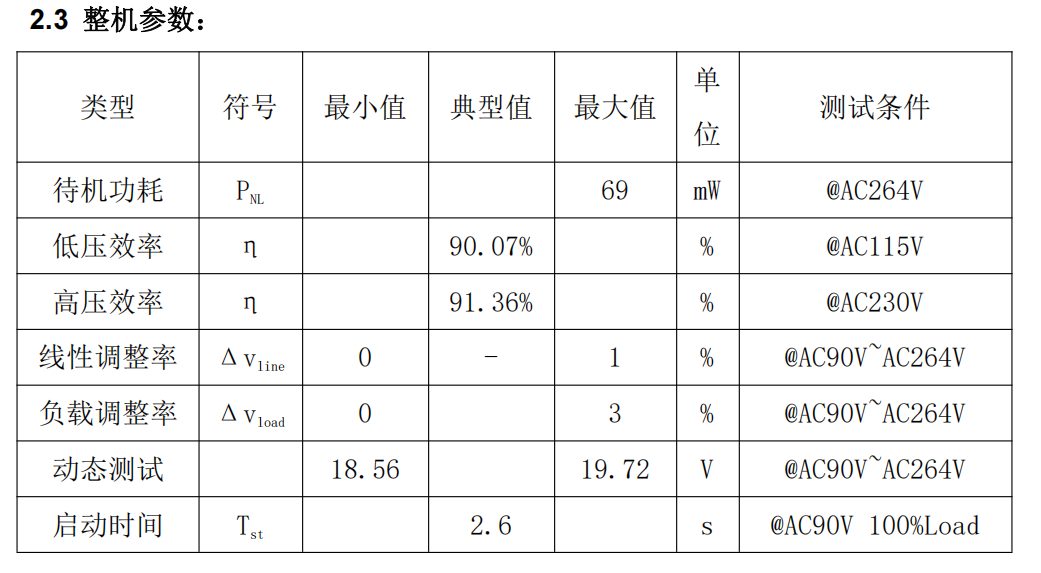

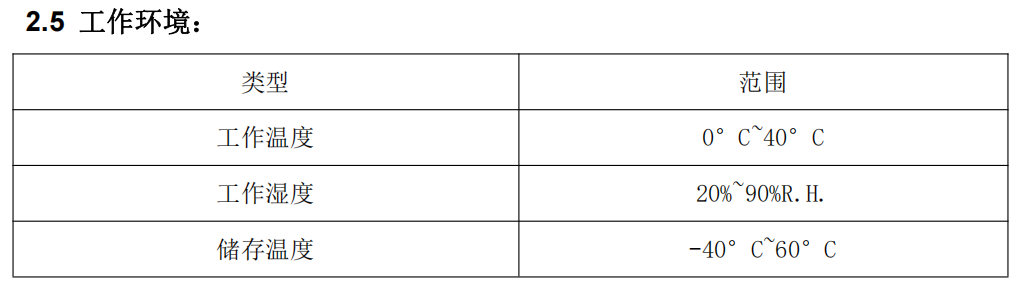

以下表格為工程樣機的主要特性，具體測試方法在第 4 章節中有詳細說明。

3 樣機結構信息：

本小節展示了工程樣機的電路、版圖結構，變壓器結構及工藝。

3.1 電路原理圖及 BOM：

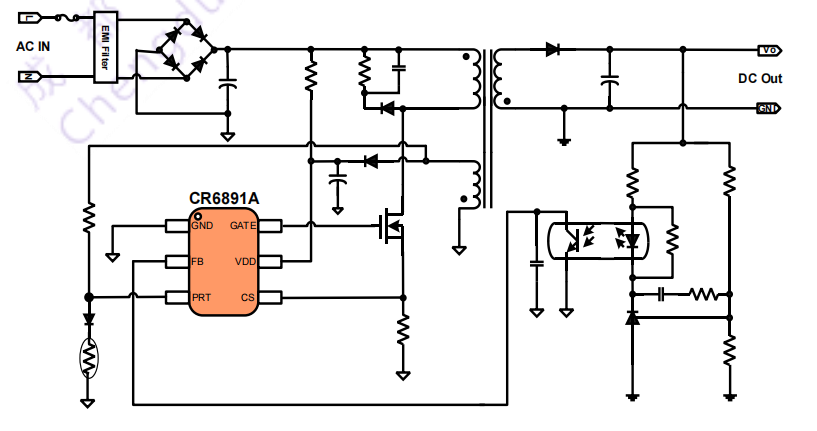

3.1.1 原理圖：

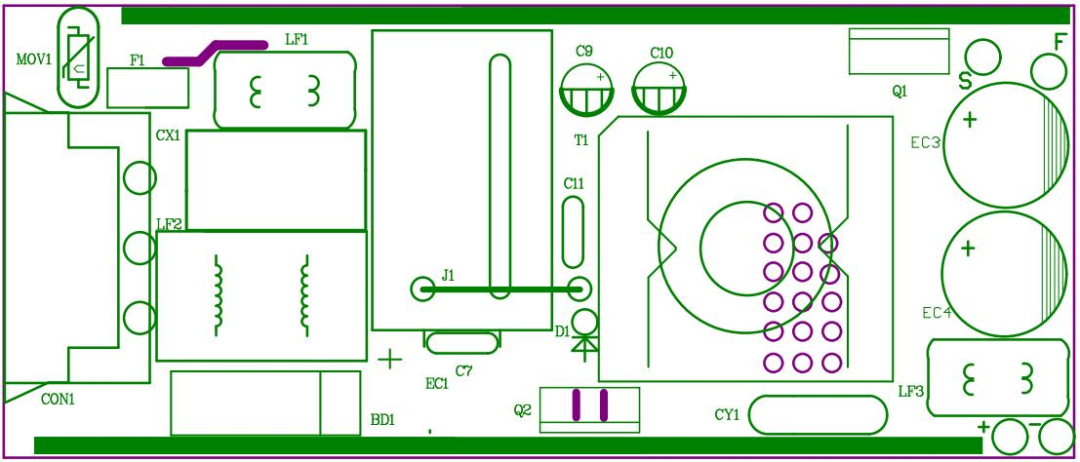

3.1.2PCB 布局&布線：

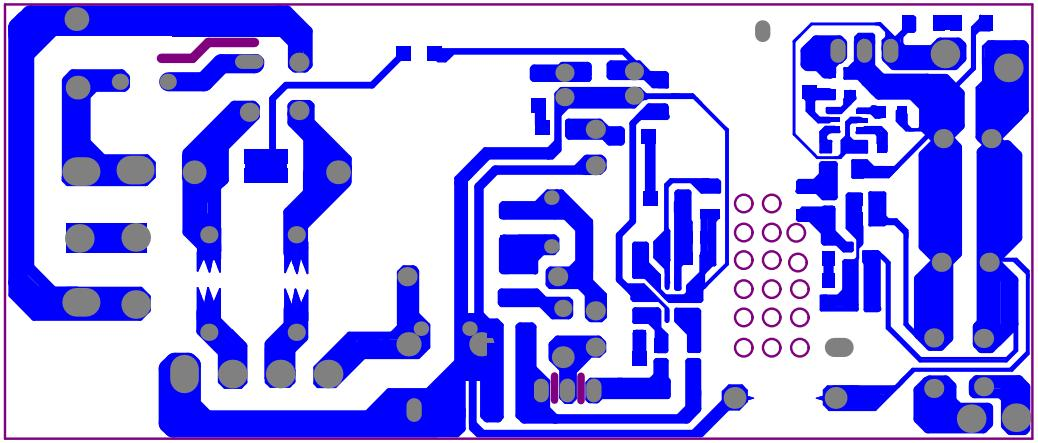

PCB 頂層布局

PCB 底層布局

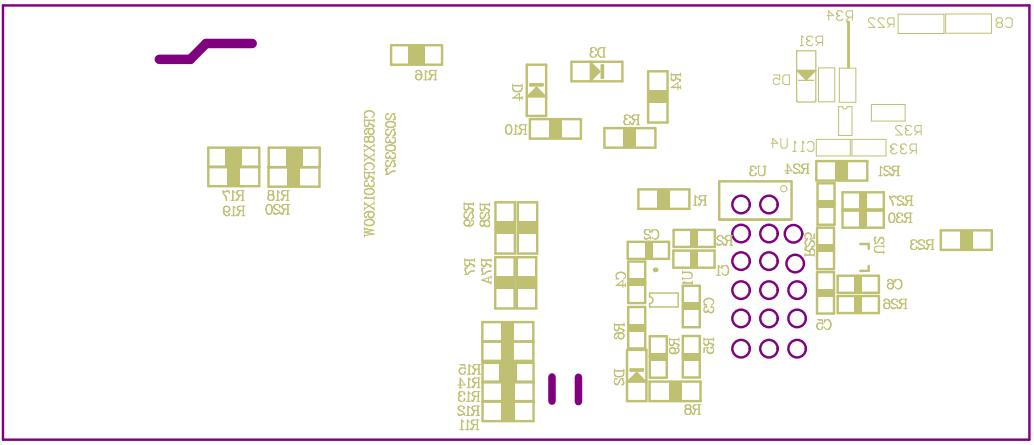

PCB 底層布線

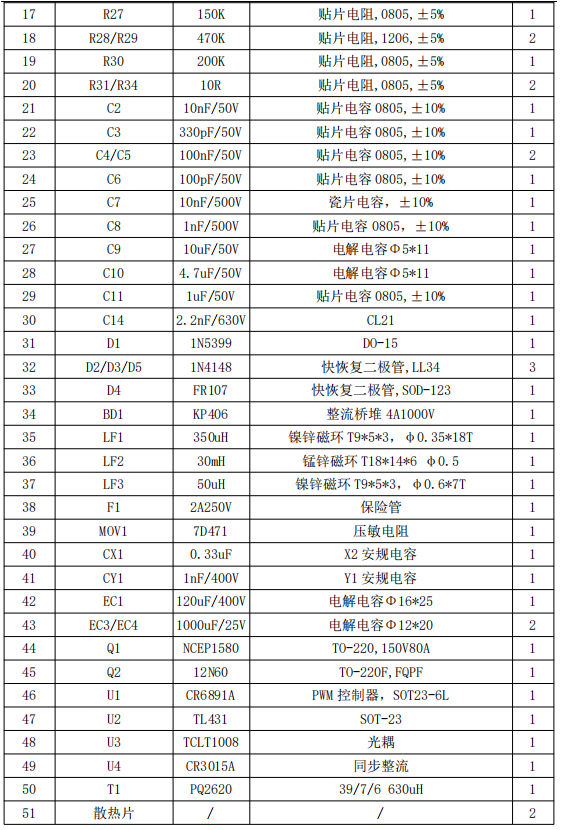

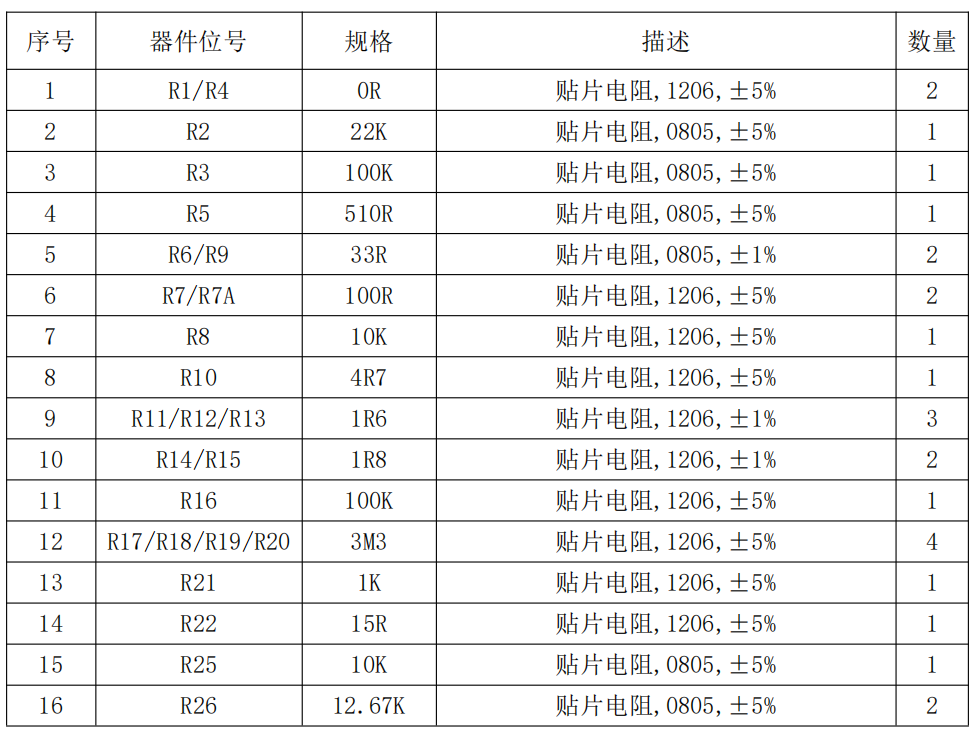

3.1.2 元器件清單：

3.2 變壓器繞制工藝：

3.2.1 電路示意圖：

3.2.2 規格參數：

1）骨架：PQ2620 立式（6+6PIN）,Ae＝119mm2；

2）材質：TDK PC40 或同等材質；

3）初級、反饋: 2UEW 漆包線；

4）次級: 三層絕緣線；

5）絕緣膠帶:3M1298 或同等材質；

6）初級繞組感量 Lp：0.63mH±5%（測試條件： 0.25V，10kHz）；

7）漏感量 LLK：要求控制在初級繞組的 5%以?xún)?nèi)(測試條件： 0.25V，10kHz）；

8）耐壓測試= 3KV 5mA 1Min；

9）成品要求:浸凡立水。

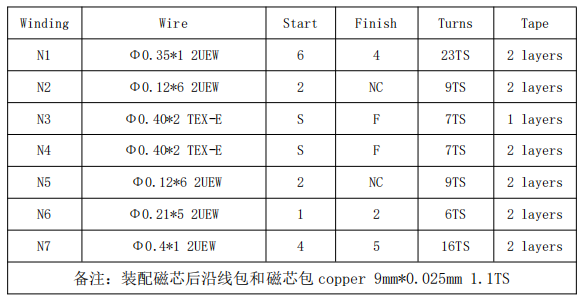

3.2.3 變壓器參數：

3.2.4 變壓器結構圖：

4 性能測評：

本小節對工程樣機的輸入部分、輸出部分、各種保護以及一些時序進行了測

試，以下詳解了測試方法及結果。從測試結果來看，以下各項測試均合格，能夠滿足大部分客戶的要求。

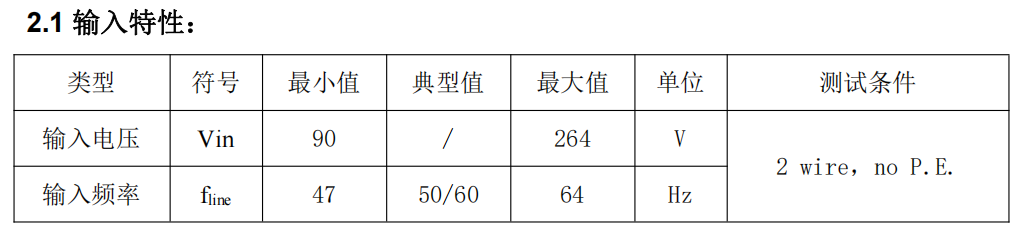

4.1 輸入特性：

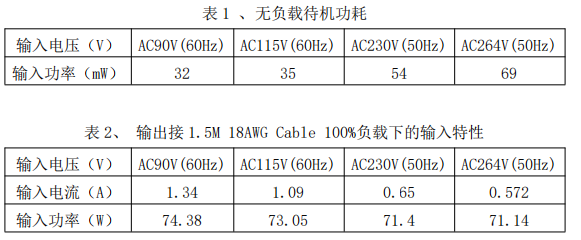

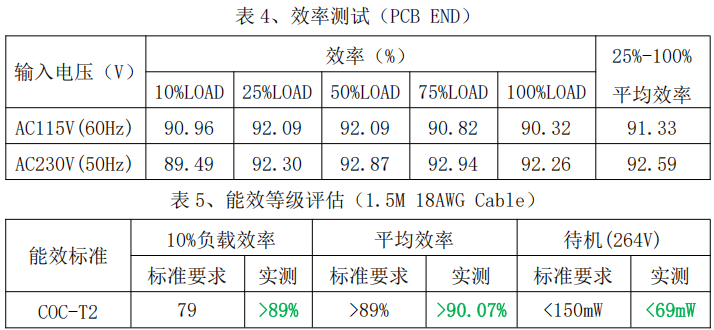

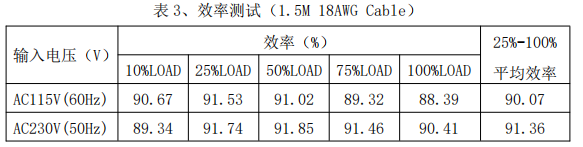

本模板經過在不同的輸入電壓(從 90V/60Hz 到 264V/50Hz)和不同負載條件

（空載和滿載）下測試，得到待機功耗、效率及平均效率。

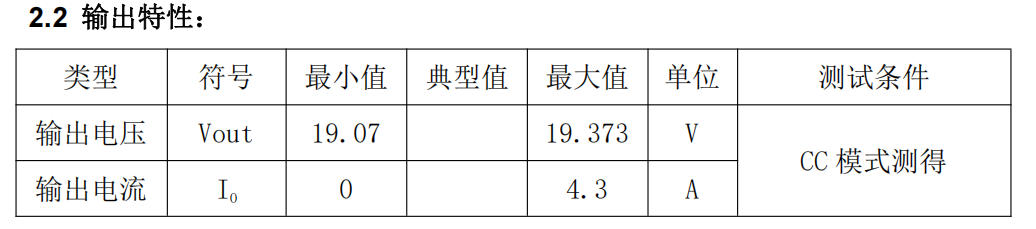

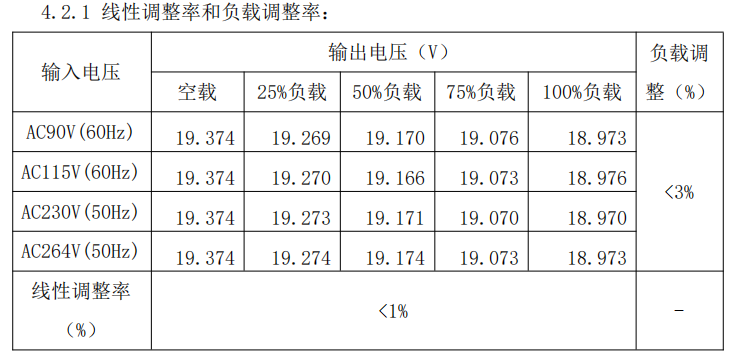

4.2 輸出特性：

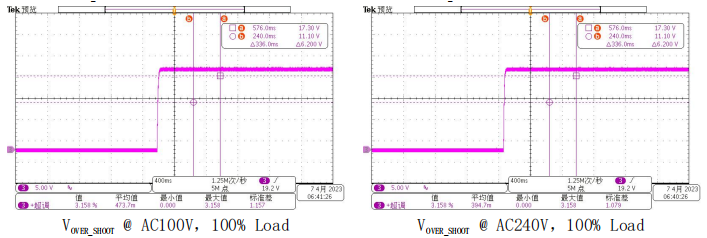

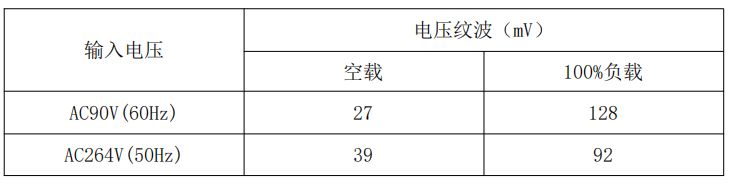

4.2.2 輸出電壓紋波及噪音：

注：紋波及噪音測量時示波器探頭并聯 10uF/50V 電解電容和 0.1uF/50V CBB

電容，示波器帶寬限制為 20MHz。

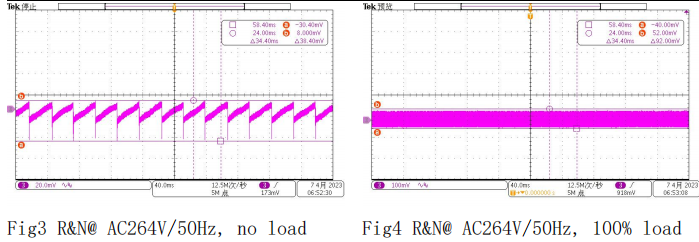

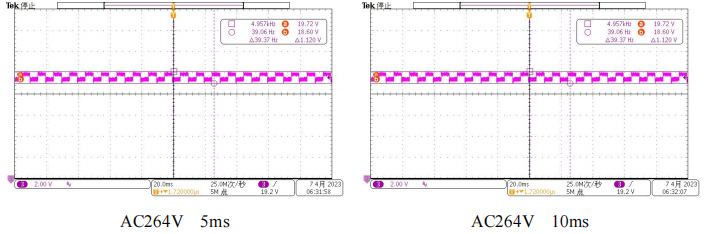

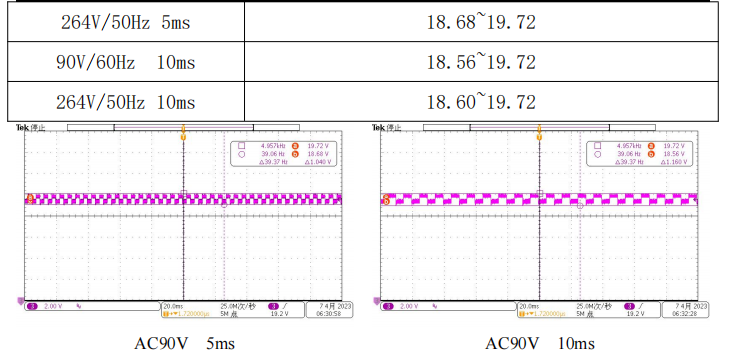

紋波噪聲波形圖：

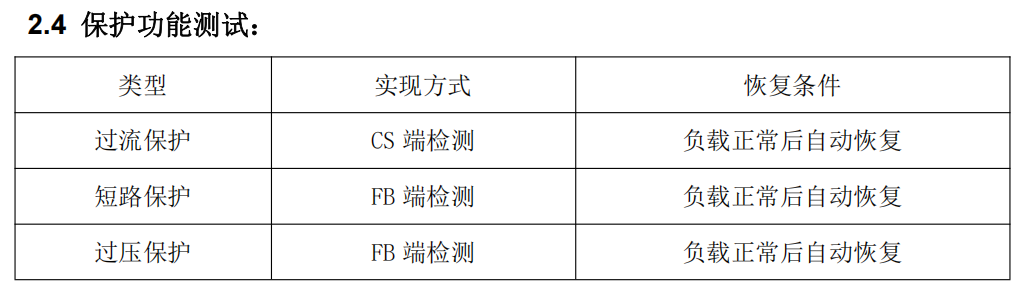

4.3保護功能：

以下測試過流保護、短路保護功能。

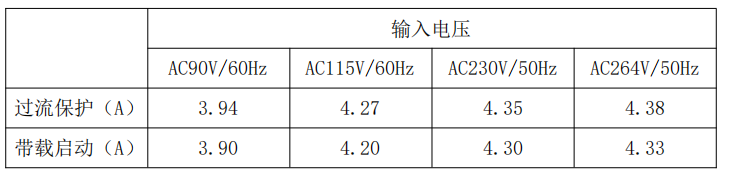

4.3.1 過流保護：

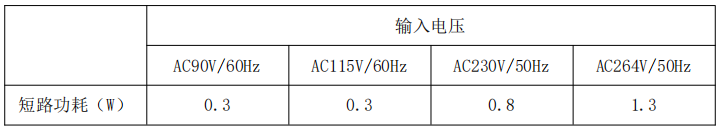

4.3.2 短路保護：功率計限流電流為 2.5A

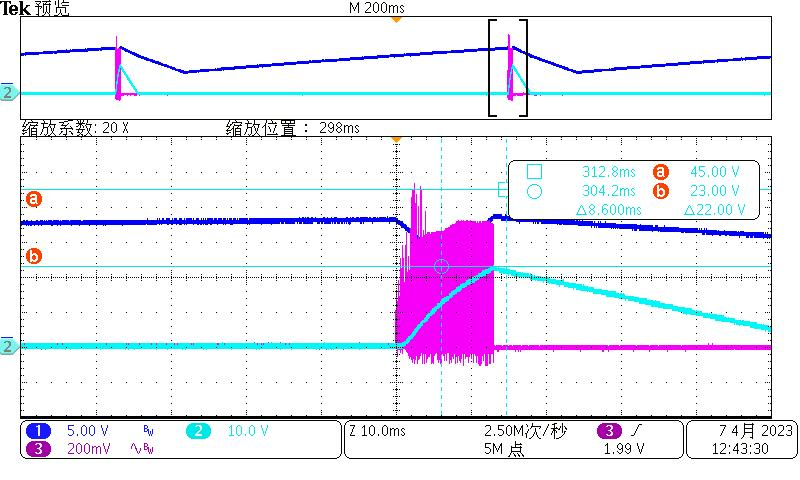

4.3.3 輸出 OVP 保護：

輸出OVP點為23V

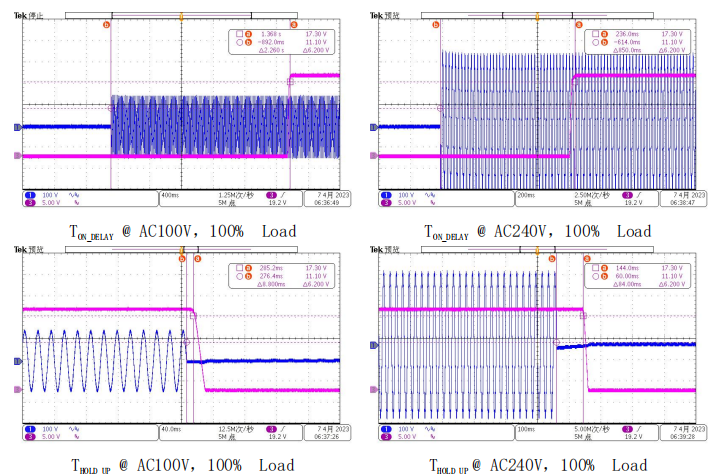

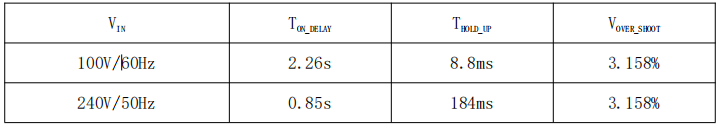

4.4系統延時時間測試：

注：AC 端（藍色）、VO輸出端（紅色）波形圖。

4.5 動態測試：

輸出動態負載電流設置為 5A 持續 5ms/10ms，然后為 0A 持續 5ms/10ms 并持續循環，上升/下降設置為 3A/us。(1.5M 18AWG Cable)：

4.6其它重要波形測試：

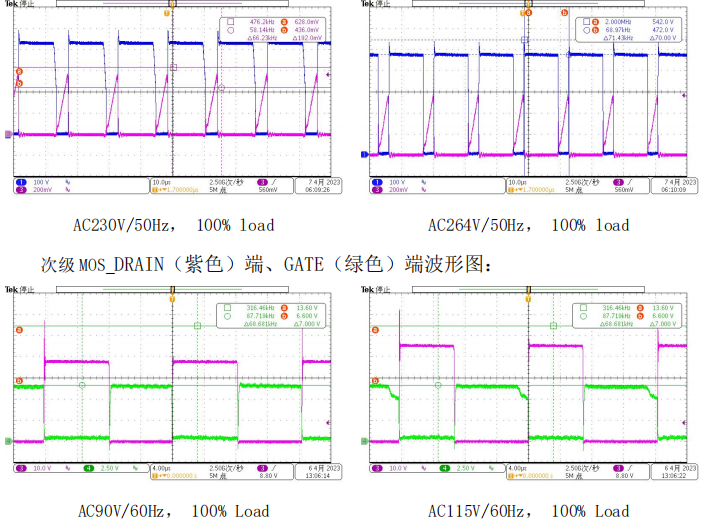

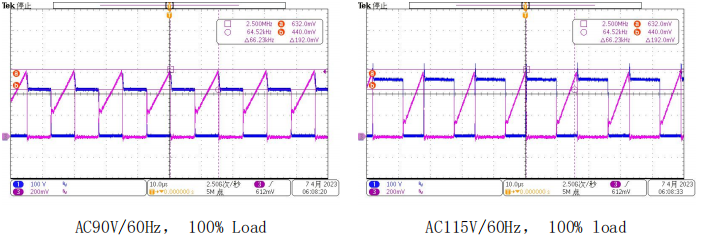

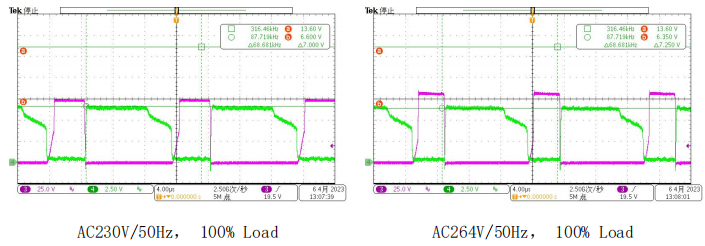

初級 MOS_DRAIN（藍色）端、CS（紫色）端波形圖：

4.7 EMI評估測試：

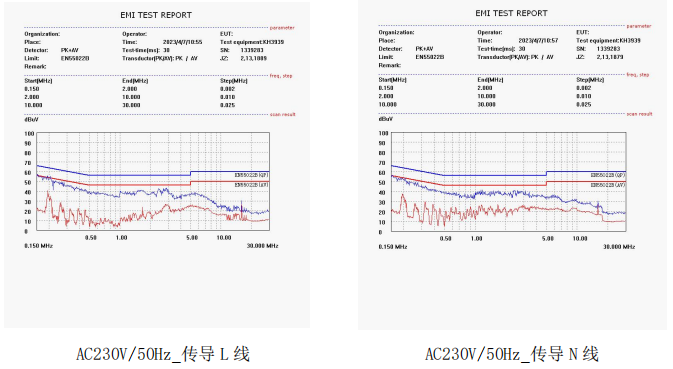

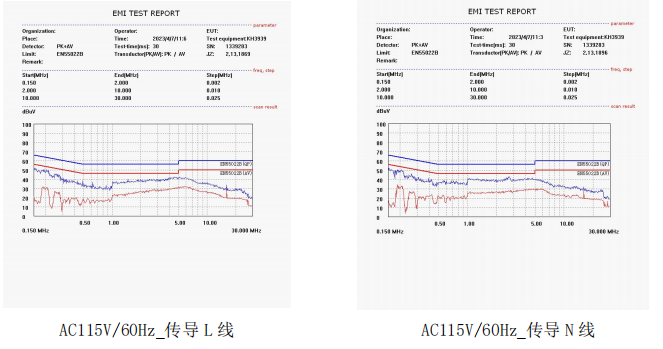

測試條件AC115V/230V;輸出:19V3.42A;負載類型：5.5R 水泥電阻 。

限值標準參考：EN55013、EN55022B
