一、行業背景與痛點分析

在現代制造業中，自動化控制系統的高效通信與數據交互是保障生產連續性、提升管理效率的核心環節。然而，部分仍在服役的傳統PLC設備因技術迭代限制，存在顯著的通信瓶頸——以西門子S7-200系列PLC為例，其作為早期主流小型PLC，廣泛應用于機床、流水線、包裝設備等場景，但硬件設計中未集成以太網接口，僅支持PPI（點對點接口）等串行通信方式。

某汽車零部件制造廠便面臨這一典型問題。該工廠的發動機缸體加工線采用西門子S7-226 CN PLC作為控制核心，負責統籌20余臺伺服電機、傳感器及執行器的協同工作。隨著智能制造升級需求，工廠計劃引入人機交互界面實現生產參數實時監控、故障報警及工藝調整，但傳統方案存在三大痛點：

1.通信方式受限：S7-226CN僅通過RS485接口支持PPI協議，若直接連接觸摸屏需采用串行總線布線，傳輸速率僅為187.5kbps，無法滿足大量實時數據（如主軸轉速、進給量、溫度等）的高頻交互需求。

2.布線復雜度高：生產線長約50米，若采用串行通信需單獨布設屏蔽線纜，且需考慮接地與抗干擾設計，不僅增加材料成本，還會因線路故障導致停機風險上升。

3.擴展性不足：未來計劃接入MES系統實現生產數據上傳，但PPI協議不支持以太網層級的網絡互聯，難以融入工廠局域網架構。

針對上述問題，技術團隊經過調研，最終選擇通過遠創智控PPI-ETH-YC01以太網通訊模塊實現PLC與觸摸屏的以太網通信，突破傳統硬件限制。

二、解決方案與設備選型

1.核心設備清單

·主控設備：西門子S7-200 PLC，負責生產線邏輯控制與數據采集。

·以太網轉換模塊：遠創智控PPI-ETH-YC01以太網通訊處理器，支持PPI協議與以太網協議的雙向轉換，實現PLC的網絡擴展。

·人機界面：西門子Smart700IEV3觸摸屏（6AV6648-0CC11-3AX0），7英寸高清顯示，支持以太網通信與畫面組態。

·輔助設備：超五類網線、DC24V電源模塊（輸出電流2A）、DIN導軌（35mm標準）、端子排等。

2.方案原理

遠創智控PPI-ETH-YC01以太網通訊處理器作為通信中介，通過九針串口（兼容PPI協議）直接連接S7-226CN的RS485接口，同時通過自身以太網口接入局域網，與Smart700IEV3觸摸屏建立TCP/IP通信。模塊內置協議轉換引擎，可將PLC的PPI幀數據轉換為以太網數據包，反之亦然，實現兩種協議的無縫對接。

三、實施過程與配置細節

1.硬件連接步驟

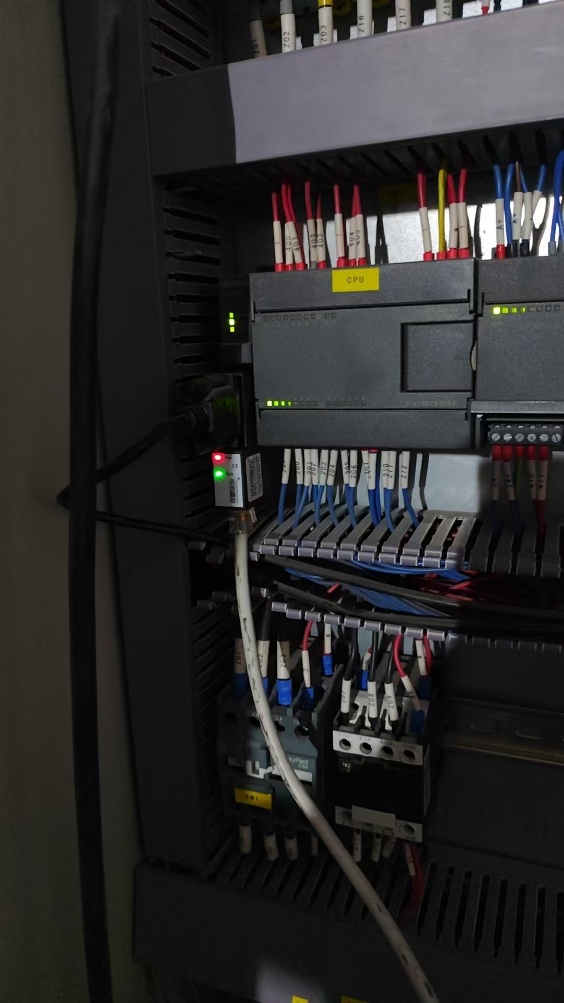

（1）模塊安裝：將PPI-ETH-YC01串口轉以太網模塊固定在PLC控制柜的DIN導軌上，與S7-226CN保持10cm以上距離，避免電磁干擾；模塊供電采用DC24V電源，正負極分別接入模塊的“+24V”與“GND”端子，確保電壓穩定。

（2）串口連接：使用遠創智控配套的九針串口線（型號YC-CAB-001），一端連接PPI-ETH-YC01以太網通訊模塊的“PPI接口”（DB9母頭），另一端連接S7-226CN的“PORT0”接口（DB9）。接線遵循PPI協議標準：3腳（RS485-A）接3腳，8腳（RS485-B）接8腳，5腳（GND）接5腳。

（3）以太網連接：用超五類網線連接PPI-ETH-YC01以太網通訊處理器的“ETH”網口與Smart700IEV3的“ETHERNET”網口，形成點對點以太網鏈路；若需后續接入工廠局域網，可將模塊網口連接至交換機，再由交換機分線至觸摸屏與上位機。

2.模塊參數配置

（1）模塊初始化：通過電腦連接PPI-ETH-YC01以太網模塊的網口，將電腦IP設置為“192.168.1.XXX”（與模塊默認IP“192.168.1.100”同網段）；打開瀏覽器輸入模塊IP，登錄配置界面（默認用戶名admin，密碼123456）。

（2）PPI參數設置：在“串口配置”頁面，選擇波特率為“187500bps”（與S7-226CN的PORT0默認波特率一致），數據位“8”，停止位“1”，校驗位“無”，協議類型選擇“西門子PPI”。

（3）以太網參數設置：在“網絡配置”頁面，修改模塊IP為“192.168.0.10”（與觸摸屏同網段），子網掩碼“255.255.255.0”，網關“192.168.0.1”（與工廠局域網網關一致）；設置完成后點擊“保存重啟”，模塊自動生效新配置。

3.觸摸屏組態配置

（1）軟件環境：使用西門子WinCCflexibleSmartV3組態軟件，新建項目并選擇設備型號“Smart700IEV3”。

（2）連接配置：在“項目→連接”中添加“西門子S7-200”驅動，通信方式選擇“以太網”，設置PLCIP為“192.168.0.10”（即PPI-ETH-YC01模塊的IP，模塊會自動轉發至S7-226CN），端口號保持默認“102”。

（3）變量關聯：在“變量管理”中創建與PLC對應的變量，例如將“DB1.DBW0”（主軸轉速）關聯至觸摸屏的數值顯示控件，將“M0.0”（啟動信號）關聯至按鈕控件；通過“測試連接”功能驗證變量通信狀態，確保數據讀寫正常。

（4）畫面設計：組態包含“主監控畫面”（顯示實時參數）、“報警畫面”（記錄故障代碼與時間）、“參數設置畫面”（可修改工藝參數）的界面，設置數據刷新周期為100ms，滿足實時性需求。

四、總結與展望

本案例通過遠創智控PPI-ETH-YC01以太網通訊處理器，成功解決了西門子S7-200系列PLC無以太網接口的痛點，實現了與西門子Smart700IEV3觸摸屏的高速通信。方案不僅滿足了生產監控的實時性需求，還為工廠后續的智能制造升級（如工業互聯網接入、數據analytics應用）奠定了硬件基礎。

具體內容配置過程及其他相關咨詢可聯系楊工。)
