先積新品發布 ▏50V, 7路達林頓驅動陣列_ULN2003
新產品發布ULN2003
50V, 7路達林頓驅動陣列
ULN2003A 是7通道達林頓管陣列，采用達林頓復合管電路結構，相比單 NPN管，大幅降低晶體管輸出大電流時的基極輸入電流。該系列電路可與 MCU 的 I/O 口或者標準邏輯電路輸出口直接相連。每個通道均有獨立的續流二極管，可用于驅動感性負載。ULN2003A擊穿電壓大于 50V，覆蓋 12V/24V 供電應用，最大持續電流能力 0.5A/ch。
ULN2003
50V, 7路達林頓驅動陣列
高壓大電流
靈活性價比
最多支持七通道
高耐壓
– 擊穿電壓大于 50V
– 覆蓋 12V/24V 供電應用
集成續流二極管
– 每個通道均有獨立的續流二極管
– 可用于驅動感性負載

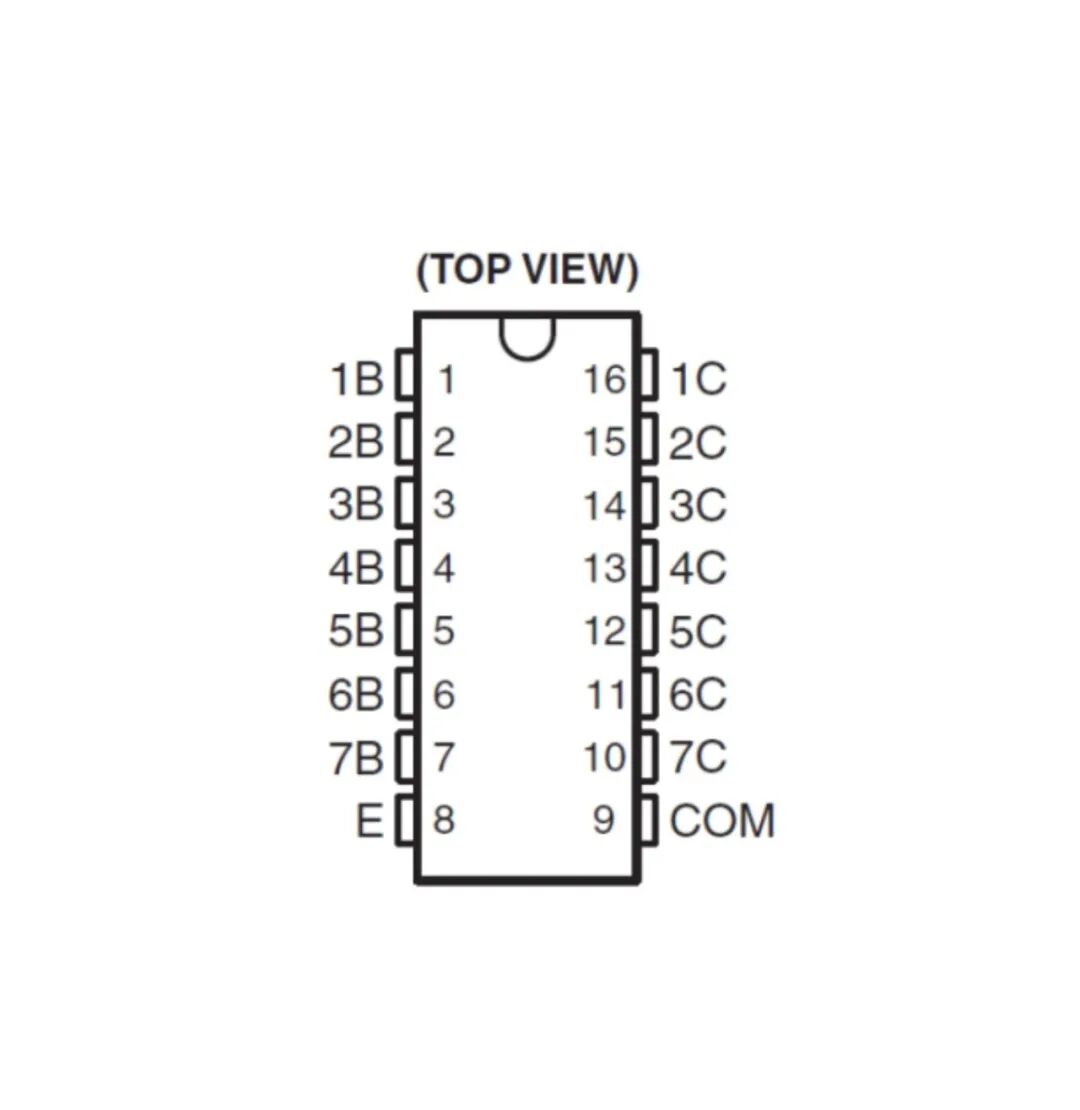

SOP-16 / TSSOP-16 封裝
ULN2003
50V, 7路達林頓驅動陣列
產品主要市場和應用
繼電器驅動
白色家電
ULN2003
50V, 7路達林頓驅動陣列

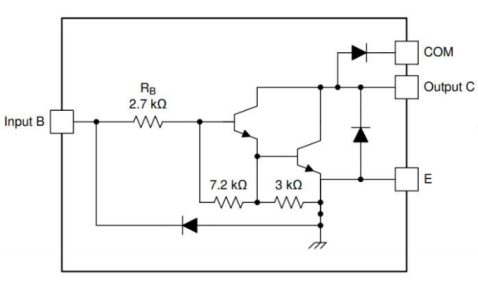

系統框圖
