ULN2803C器件是一個 50V、500mA 達林頓晶體管陣列。該器件由 8 對 NPN 達林頓對組成，具有高壓輸出和共陰極箝位二極管，用于切換感性負載。每對 Darlington 的集電極電流額定值為 500mA。Darlington pairscan 并聯以獲得更高的電流能力。

應用包括繼電器驅動器、錘式驅動器、燈驅動器、顯示驅動器（LED 和氣體放電）、線路驅動器和邏輯緩沖器。ULN2803C 器件具有一個 2.7kΩ 串聯基極電阻器，用于每個達林頓對，可直接與 TTL 或 5V CMOS 器件配合使用。
*附件：uln2803c.pdf

特性

• 500mA 額定集電極電流（單輸出）
• 高壓輸出：50V
• 輸出箝位二極管
• 輸入兼容各種類型的邏輯

參數

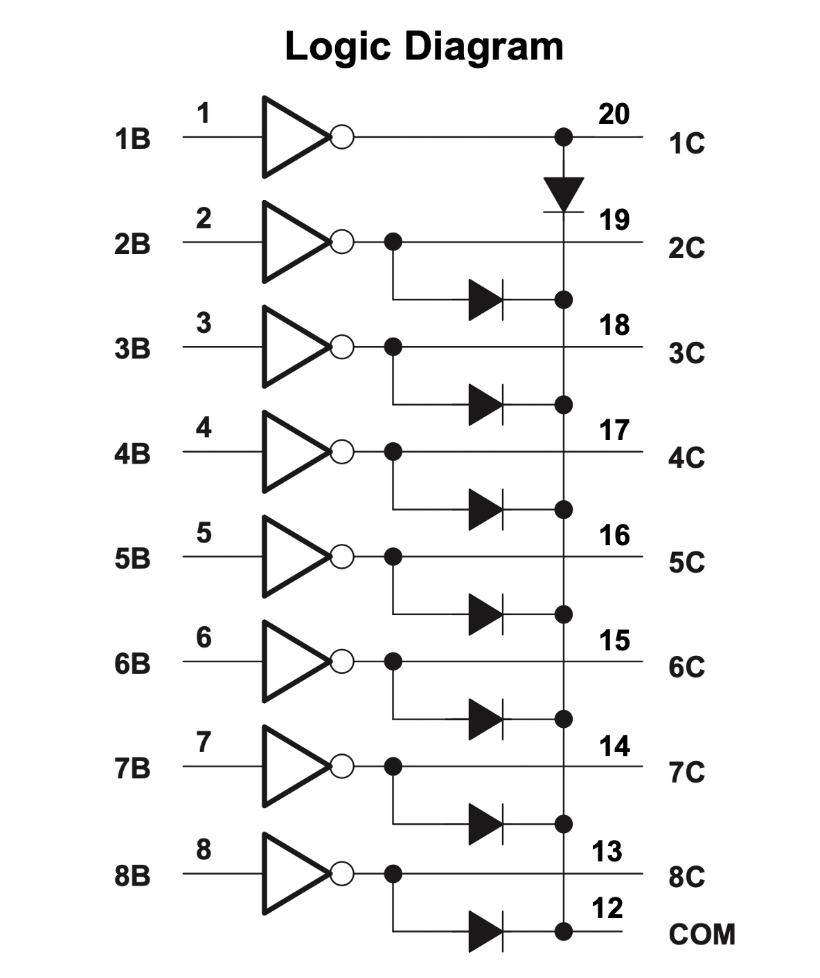

方框圖

概述

ULN2803C 是一款集成有 8 個 NPN Darlington 晶體管陣列的高電壓、高電流驅動芯片，適用于各種需要驅動感性負載的應用場景。每個 Darlington 對的集電極電流額定值為 500mA，且具有共陰極鉗位二極管，以保護電路免受感應電壓尖峰的影響。

主要特性

• ?高電壓輸出?：最大集電極-發射極電壓可達 50V。
• ?高電流能力?：?jiǎn)蝹€(gè) Darlington 對的集電極電流額定值為 500mA，可并聯使用以增加電流容量。
• ?共陰極鉗位二極管?：每個輸出通道都配備有鉗位二極管，用于吸收感性負載產生的反向電壓。
• ?寬輸入兼容性?：輸入端兼容 TTL 或 5V CMOS 邏輯電平。
• ?內置基極電阻?：每個 Darlington 對的基極內置有 2.7kΩ 的電阻，便于直接驅動。
• ?小型封裝?：提供 SOIC 20 引腳封裝，尺寸為 12.80mm × 10.3mm。

應用

• 工廠自動化與控制
• 建筑自動化
• 家用電器
• IP 網絡攝像頭
• HVAC 閥門與執行器控制
• 繼電器、螺線管和燈泡驅動
• 步進電機驅動

引腳配置與功能

• ? 輸入引腳（B1-B8） ?：Darlington 對的基極輸入，用于接收控制信號。
• ? 輸出引腳（C1-C8） ?：Darlington 對的集電極輸出，用于驅動負載。
• ? 公共發射極引腳（GND） ?：所有 Darlington 對的公共發射極，通常接地。
• ? 公共陰極引腳（COM） ?：鉗位二極管的公共陰極，通常連接到負載電源。
• ? 無連接引腳（NC） ?：引腳 10 和 11 無內部連接，不應用。

電氣特性

• ? 集電極-發射極飽和電壓（V_CE(SAT)） ?：在 I_C = 100mA 時，典型值為 1.1V。
• ? 輸入電壓范圍（V_I） ?：最大 30V。
• ? 集電極峰值電流（I_C） ?：500mA。
• ? 鉗位正向電壓（V_F） ?：在 I_F = 350mA 時，典型值為 1.32V。
• ? 關斷狀態輸入電流（I_I(OFF)） ?：在 V_CE = 50V, I_C = 500μA 時，最大 65μA。

功能描述

• ?Darlington 對?：每個通道由兩個 NPN 晶體管以 Darlington 配置連接，提供高電流增益。
• ?鉗位二極管?：當 Darlington 對關閉時，鉗位二極管吸收感性負載產生的反向電壓，保護電路免受損壞。
• ?并聯能力?：多個 Darlington 對可以并聯使用，以增加輸出電流容量。

應用與實現

• ?典型應用?：作為繼電器、螺線管、燈泡等感性負載的驅動器。
• ?設計考慮?：
  • 確保輸入電壓和電流在器件規格范圍內。
  • 計算輸出低電平電壓（V_OL），通常等于 V_CE(SAT)。
  • 評估器件的功耗，以確保結溫不超過最大允許值。

布局與推薦

• ?布局指南?：將輸入和輸出引腳分開，以減少串?dāng)_。使用寬跡線連接輸出引腳，以承載高電流。
• ?推薦?：將 COM 引腳連接到負載電源，以確保鉗位二極管正常工作。

文檔與支持

• ?相關文檔?：包括數據手冊、應用筆記和設計指南。
• ?社區資源?：通過 TI E2E 支持論壇獲取詳細的設計幫助和解答。

封裝與訂購信息

• ?封裝類型?：SOIC 20 引腳。
• ?訂購信息?：提供多種封裝和溫度等級選項，滿足不同的應用需求。
