Microchip Technology EV64Z42A開發工具是一款硬件平臺，設計目的是評估基于MTCH2120^I2C^的交鑰匙觸摸微控制器的功能。MTCH2120為多達12個按鈕提供抗噪、耐水性觸摸按鈕，設有連接主機的^I2C^接口。支持通過MPLAB Data Visualizer實現觸摸調諧、可視化和驗證

數據手冊：*附件：Microchip Technology EV64Z42A 開發工具數據手冊.pdf

特性

• 12個不同形狀和尺寸的板載觸摸按鈕
• 通過^I2C^配置實現高度靈活性
• 板載主機
• 能夠連接到另一個主機（無需主機編碼－通過MPLAB代碼配置器實現主機代碼配置器）
• 全面的低功耗支持，包括觸摸通道分組（一次插拔模式）
• 能夠使用板載主機連接外部MTCH2120
• 由于支持Easy Tune，無需調諧，靈敏度將在運行時自動調整
• 通過連接外部觸摸電極實現快速原型設計
• 支持通過MPLAB Data Visualizer實現觸摸調諧、可視化和驗證
• 可選5V和3.3V電源軌（USB供電）
• LED狀態指示

框圖

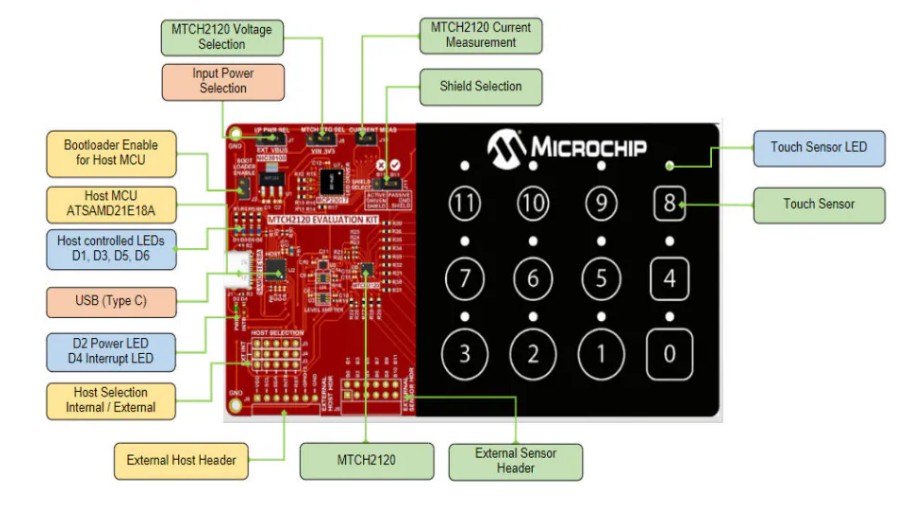

電路板概覽

MTCH2120評估套件技術解析與應用指南

?一、核心器件與評估板架構?

1. ?MTCH2120特性?
   • 12通道電容式觸摸控制器，支持I2C接口配置
   • 高信噪比（SNR）與多級主動噪聲抑制
   • 驅動屏蔽（Driven Shield+）功能，增強抗水/抗干擾能力
   • 工作電壓3-5V，溫度范圍-40°C至+105°C
2. ?評估板設計?
   • 集成SAMD21E18A主機MCU，支持USB CDC通信
   • 12個不同尺寸的觸摸按鍵（帶狀態LED指示）
   • 雙電源選項（USB Type-C或外部供電）
   • 擴展接口支持外接主機MCU或外部MTCH2120模塊

?二、關鍵功能實現與配置?

1. ?觸摸傳感器設計?
   • 電極通過100kΩ電阻連接至MTCH2120，降低EMI影響
   • 遵循AN2934《電容式觸摸傳感器設計指南》布局規則
   • 支持Altium Designer插件生成傳感器模板
2. ?屏蔽模式切換?
   • ?被動GND屏蔽?：默認模式，所有按鍵可用
   • ?主動驅動屏蔽?：需通過MPLAB Data Visualizer禁用Button11并配置寄存器，跳線連接J11引腳1-2

三、開發工具鏈與調試流程?

1. ?MPLAB Data Visualizer插件?
   • 安裝Touch Plugin后，通過USB CDC接口（115200bps）實時監控觸摸數據
   • 功能包括：
     • 靈敏度調整
     • 噪聲閾值配置
     • 參數保存至非易失性存儲器
2. ?固件更新步驟?
   • 短接J2進入Bootloader模式
   • 將固件拖入生成的USB存儲設備
   • LED序列閃爍指示燒錄狀態（D1-D6）

?四、典型問題與硬件優化?

1. ?已知問題?
   • Rev1版本需手動切割J5-J4跳線以切換外部主機
   • 驅動屏蔽模式下Button11不可用
2. ?噪聲抑制建議?
   • 在傳感器信號線串聯100-200kΩ電阻
   • 參考IEC 61000-4-6 Level 3標準設計PCB屏蔽層

?五、擴展應用場景?

1. ?家電控制面板?：利用防水特性設計廚房設備界面
2. ?工業HMI?：通過-40°C~105°C耐溫范圍支持戶外設備
3. ?低功耗設備?：配置單按鈕模式降低待機功耗
