Microchip Connect EVB-LAN8870-RGMII (EV39G24A) 評估板是一款插件卡，可直接連接插配的Microchip主機處理器控制器板，例如SAMA5D3以太網開發系統 (EDS) 板。Microchip EV39G24A評估板采用LAN8870高度集成的網絡設備，集成了100BASE-T1/1000BASE-T1物理層收發器 (PHY)。該板的PHY端口連接到汽車單對以太網 (SPE) 連接器，而PHY的RGMII連接則連接到高速多引腳 (HS) 連接器。

數據手冊：*附件：Microchip Technology EVB-LAN8870-RGMII (EV39G24A) 評估板數據手冊.pdf

特性

• 100 Base-T1/1000 Base-T1 PHY
• MDIO/MDC總線管理
• 25 MHz 晶體振蕩器
• 托管/自主模式

正面概覽

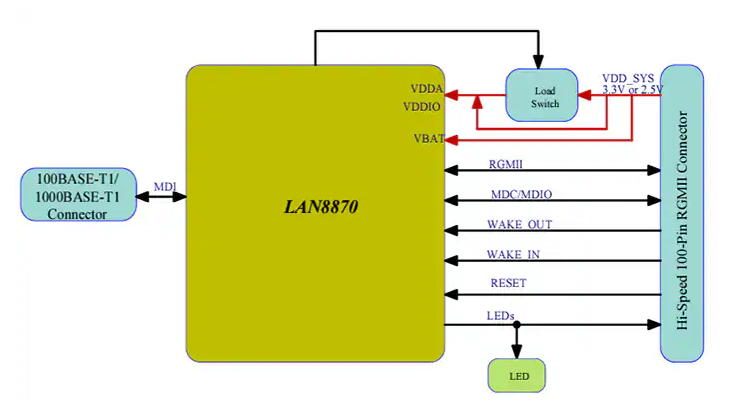

框圖

EVB-LAN8870-RGMII評估板技術解析與應用指南?

?一、評估板核心功能與架構?

1. ?硬件定位?
   EVB-LAN8870-RGMII是Microchip推出的高性能以太網評估板，專為LAN8870千兆以太網PHY芯片設計，支持100BASE-T1/1000BASE-T1單對以太網（SPE）標準，適用于車載網絡、工業通信等高可靠性場景。
   • ?關鍵特性?：集成RGMII接口、TC10節能模式、硬件可配置PHY地址（PHYAD[4:0]）及多種電源管理模式。
   • ?典型應用?：與主機板（如EVB-LAN7431-EDS或EVB-LAN7801-EDS）配合，實現PHY寄存器配置與性能評估。
2. ?核心組件框圖?
   • ?LAN8870 PHY?：支持IEEE 802.3bw/cg標準，內置時鐘恢復與自適應均衡。
   • ?電源管理?：MIC94060負載開關控制VDDIO/VDD通斷，支持TC10睡眠模式下的動態功耗管理。
   • ?接口擴展?：通過高速100Pin連接器提供RGMII信號，兼容MII/GMII時鐘模式。

?二、硬件配置與實操指南?

1. ?默認跳線設置?

   跳線編號	功能描述	默認位置
   J18	VDD_SYS電壓選擇（2.5V/3.3V）	[2-3]
   J15	復位源選擇（EDS/手動）	[2-3]
   J13/J20	TC10模式使能	[2-3]

2. ?電源配置選項?

   • ?總線供電?：通過EDS板提供3.3V/2.5V電源（需配置J18跳線）。
   • ?外部供電?：直接向J20（VDDA）和J13（VDDIO）輸入1.8V/2.5V/3.3V。

3. ?RGMII時序優化?

   • ?信號匹配?：TXC/TXD與RXC/RXD需嚴格等長布線（數據手冊附錄A標注誤差<50ps）。
   • ?時鐘源?：25MHz晶體提供參考時鐘，EDS板需啟用125MHz時鐘輸出（通過EEPROM配置）。

?三、典型應用場景與調試技巧?

1. ?與EVB-LAN7431-EDS聯調?
   • ?步驟?：
     1. 加載預編程EEPROM（包含RGMII延遲參數）。
     2. 通過MDIO/MDC總線訪問LAN8870 CSR寄存器（支持Windows/Linux驅動）。
   • ?調試工具?：Microchip MPLAB? IDE集成PHY寄存器配置界面。
2. ?故障排查?
   • ?鏈路不通?：檢查J4（管理模式）和J19（速度選擇）跳線，確保與主機模式匹配。
   • ?時鐘異常?：測量TP7（CLK125）信號質量，確認振幅≥1.2V（峰峰值）。
