Microchip Technology EVB-LAN8814評估板（EV53D52A）用于評估LAN8814 4端口千兆位以太網物理層（PHY）收發器。 LAN8814是一款低功耗、三速（10BASE-T/100BASE-TX/1000BASE-T）以太網PHY收發器，支持行業標準的四路串行千兆位媒體獨立接口（QSGMII）和四路通用串行千兆位媒體獨立接口（Q-USGMII），且具備高精度時間戳功能，以支持IEEE-1588解決方案。通過LAN8814硬件和軟件驅動器，該評估板允許用戶了解產品并開發有效的概念驗證，從而加速將LAN8814集成到最終產品中。

數據手冊；*附件：Microchip Technology EVB-LAN8814評估板（EV53D52A）數據手冊.pdf

特性

• 通過LAN8814提供四端口三速（10BASE-T/100BASE-TX/1000BASE-T）以太網PHY收發器端口
• LAN8814到VSC7514XKS主機的MDIO管理，具有中斷功能
• 支持LAN8814 1V1電源的片上調節
• LAN8814的時鐘源選擇選項
• 通過USB2 UART接口直連RS-232管理接口

概述

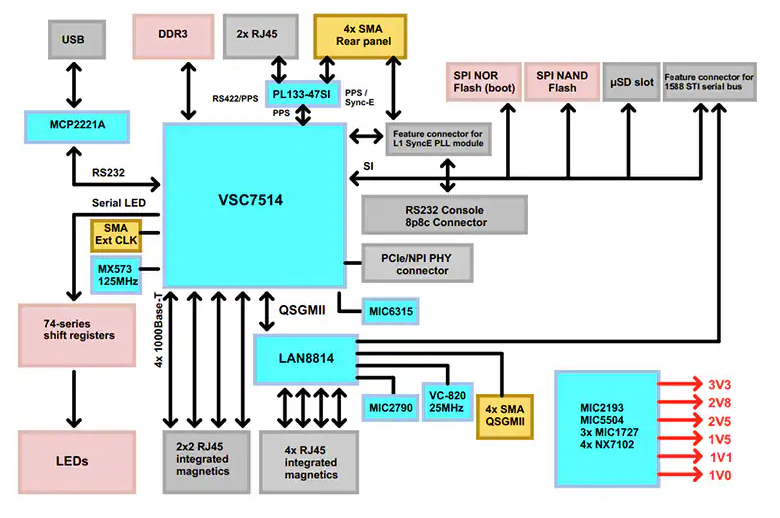

框圖

?基于Microchip EVB-LAN8814評估板的技術解析與應用指南?

?一、評估板核心功能與架構?

Microchip EVB-LAN8814評估板專為驗證LAN8814四端口三重速率（10/100/1000Mbps）以太網PHY芯片設計，支持QSGMII/Q-USGMII接口及IEEE-1588高精度時間戳功能。其硬件架構包含：

• ?核心芯片?：LAN8814 PHY（支持四端口千兆）與VSC7514XKS交換芯片協同工作。
• ?關鍵接口?：QSGMII主機接口、RS-232管理端口、125MHz外部時鐘輸入（J19 SMA）。
• ?擴展能力?：通過J20 GPIO測試頭支持PTP 1PPS信號觀測，J37 Sync-E連接器支持時鐘同步模塊。

?二、硬件設計要點?

1. ?電源管理?
   • 多電壓域設計：3.3V（主控）、2.5V（SerDes）、1.1V（PHY核心）通過MIC2193/NX7102等DC-DC轉換器實現。
   • ?注意事項?：VDDAH（2.5V SerDes電源）需通過J14跳線選擇內部LDO或外部直供，錯誤配置可能導致芯片損壞。
2. ?時鐘配置?
   • 默認使用25MHz晶振（Y3），可通過SW2切換為外部125MHz參考時鐘（J19）。
   • 1588時鐘鏈路由PL133-47SI緩沖器分配，確保PTP同步精度±8ns（實測值）。
3. ?信號完整性?
   • QSGMII差分對（C229-C236）需阻抗匹配至100Ω，建議使用5GHz+屏蔽電纜進行背靠背測試。

三、調試技巧與常見問題?
