Microchip Technology EVB-LAN7801-EDS評估板基于LAN7801超高速USB3 Gen1至10/100/1000以太網橋接器。全功能EVB-LAN7801-EDS板利用LAN7800提供功能齊全的總線供電USB Type A轉千兆位以太網接口。EDS板不可獨立運行，并且在沒有連接子板時沒有以太網功能。

數據手冊：*附件：Microchip Technology EVB-LAN7801-EDS評估板數據手冊.pdf

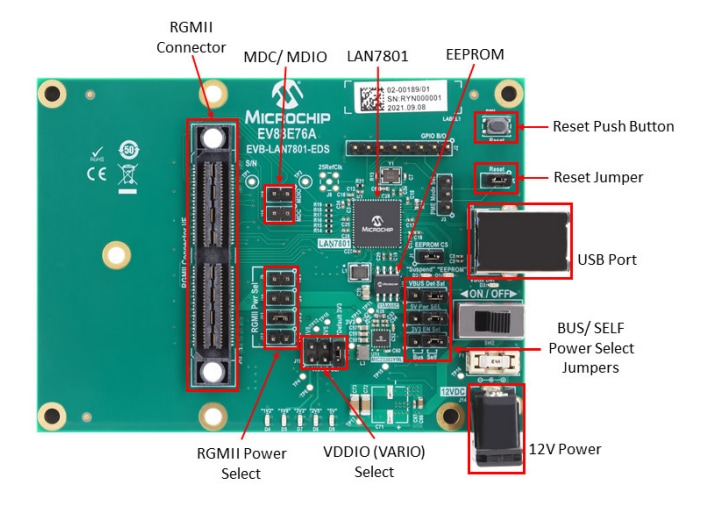

框圖

標注

Microchip EVB-LAN7801-EDS評估板技術解析與應用指南

一、評估板核心功能與架構設計

EVB-LAN7801-EDS是以LAN7801為核心的USB3.0至千兆以太網橋接開發系統，其主要技術特性包括：

1. ?核心器件架構?

• 采用LAN7801 SuperSpeed USB3 Gen1橋接芯片
• 支持10/100/1000Mbps自適應以太網
• 通過RGMII接口連接外部PHY或交換設備

2. ?電源管理系統?

• 雙電源輸入模式：USB VBUS（最大900mA）和12V/2A外接電源
• 多電壓軌輸出：12V/5V/3.3V/2.5V/1.8V
• 智能電源選擇跳線（J6/J7/J17）

3. ?接口資源?

• USB3.0 Type-B主機接口
• 高速RGMII連接器（QTS系列）
• 25MHz參考時鐘輸出（J8 RF接口）

二、關鍵硬件設計要點

1. 電源配置方案

根據手冊第2.2節說明，評估板提供靈活的電源管理：

• ?VBUS供電模式?：跳線設置為VBUS SEL時，通過USB接口取電（J6/J7/J17跳至1-2位置）
• ?12V外接電源模式?：需連接J14桶形插座，跳線設置為BARREL JACK SEL（J6/J7/J17跳至2-3位置）

典型電壓軌配置要求：

2. 時鐘系統設計

評估板包含完整的時鐘管理方案（手冊2.4節）：

• ?主時鐘源?：25MHz外部晶體振蕩器（Y1）
• ?125MHz參考輸入?：默認R8接地，需移除以接受子板時鐘輸入
• ?時鐘輸出?：通過J8 RF連接器提供25MHz參考時鐘

3. RGMII接口設計

RGMII接口規范要點：

• 阻抗匹配：22Ω串聯電阻（R14-R19）靠近LAN7801放置
• 時序控制：TX/RX信號組內長度匹配公差±20mil
• 電源選擇：通過J9-J12跳線配置子板所需電壓

三、典型應用場景實現

1. 與EVB-KSZ9131RNX評估板聯調

1. 硬件連接：

• 將EVB-KSZ9131RNX通過RGMII接口連接到J13
• 配置J9-J12跳線提供子板所需電壓
• 通過USB3.0連接主機

2. 驅動安裝：

• 從Microchip官網下載對應OS的LAN7801驅動
• 完成安裝后設備管理器應正確識別網絡適配器

2. 自定義固件開發

利用板載93AA66C-I/SN EEPROM（U1）實現：

1. 通過MPLAB? Connect Configurator工具修改EEPROM配置
2. 關鍵配置項：

• RGMII接口參數
• GPIO功能映射
• 電源管理策略

3. 開發流程：

• 下載原始bin文件（Microchip官網提供）
• 使用Hex編輯器修改配置區域
• 通過編程器燒錄修改后的固件

四、設計注意事項

1. ?信號完整性?

• RGMII差分對走線長度匹配
• 電源去耦電容（C32-C36）盡量靠近接口放置
• 避免高速信號跨越電源分割平面

2. ?熱管理?

• 持續滿負載工作時監測U12（MIC45205-1YMP）溫度
• 12V供電時注意L1（3.3μH電感）的飽和電流限制

3. ?調試技巧?

• 通過TP1/TP2測試點測量關鍵電源軌
• 使用J3跳線控制PME模式信號
• SW1按鈕實現硬件復位（需J4跳線使能）

五、擴展應用方向

1. ?工業以太網應用?

• 結合Microchip KSZ系列交換芯片實現多端口設備
• 通過GPIO擴展IO控制功能

2. ?網絡測試設備開發?

• 利用USB3.0高速接口實現數據包捕獲
• 開發定制化網絡流量分析軟件

3. ?嵌入式網關設計?

• 集成RTOS實現協議轉換
• 通過VARIO跳線（J18）適配不同電平標準的子板
