RA8T2

工業自動化正重塑全球制造業，并保持強勁增長，其中對機器人控制和工業網絡支持的需求尤其強烈。瑞薩電子推出旗艦產品RA8T2微控制器（MCU），專為強大實時性能和高精度控制的工業電機控制和工業網絡應用而設計。RA8T2搭載1GHz ArmCortex-M85處理器及250MhzArmCortex-M33處理器，集成EtherCAT從站控制器，支持多協議工業網絡架構，單芯片滿足下一代日益復雜且多功能的工業自動化應用需求。

1RA8T2 MCU主要優勢：

超高算力：1Ghz Cortex-M85內核+ 250Mhz Cortex-M33內核，>7300 CoreMark

高實時性：雙CPU內核配置，實現實時處理和非實時處理的隔離及并行處理

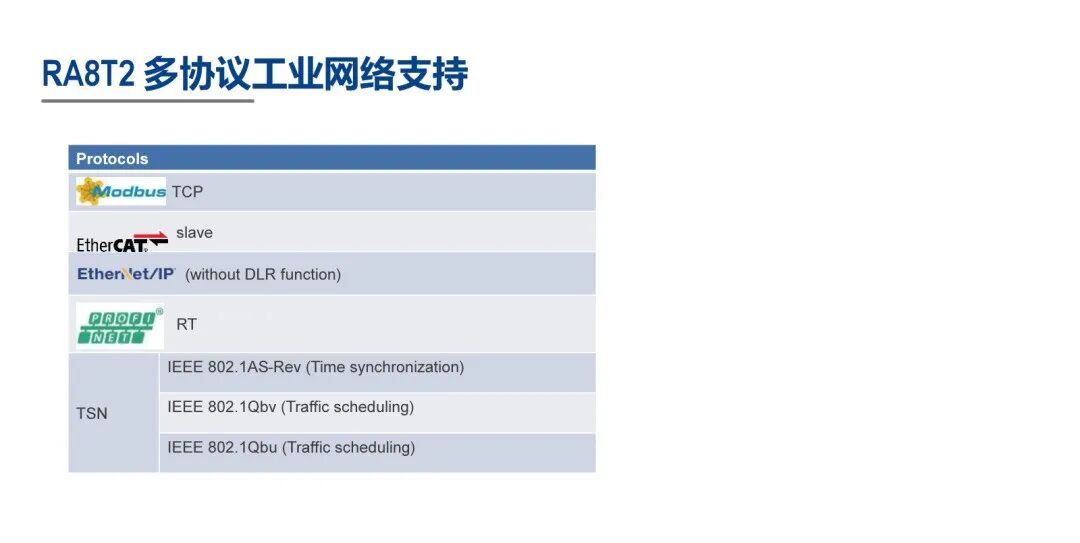

支持TSN及多協議工業以太網：支持Ethercat，Modbus，EtherNet/IP，Profinet工業以太網及TSN的支持

豐富接口及電機控制外設

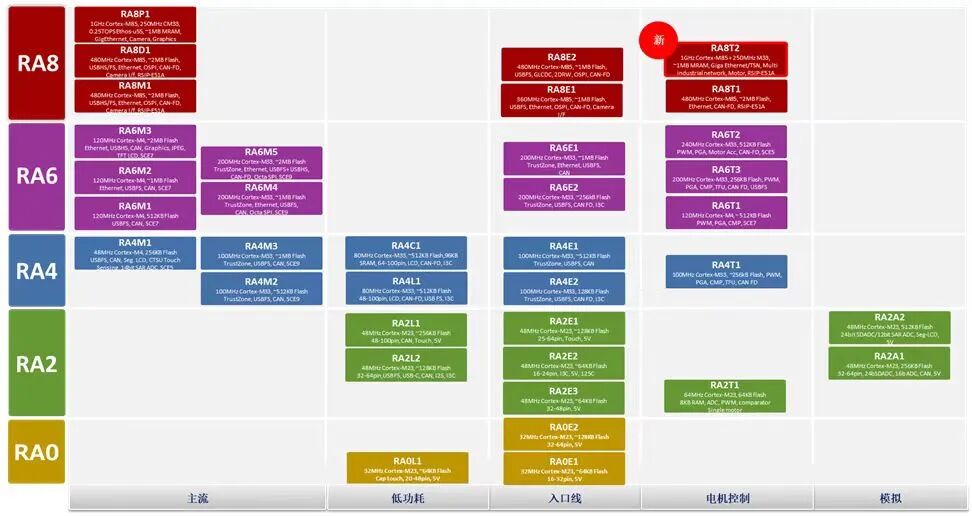

2RA產品陣容及RA8T2定位：

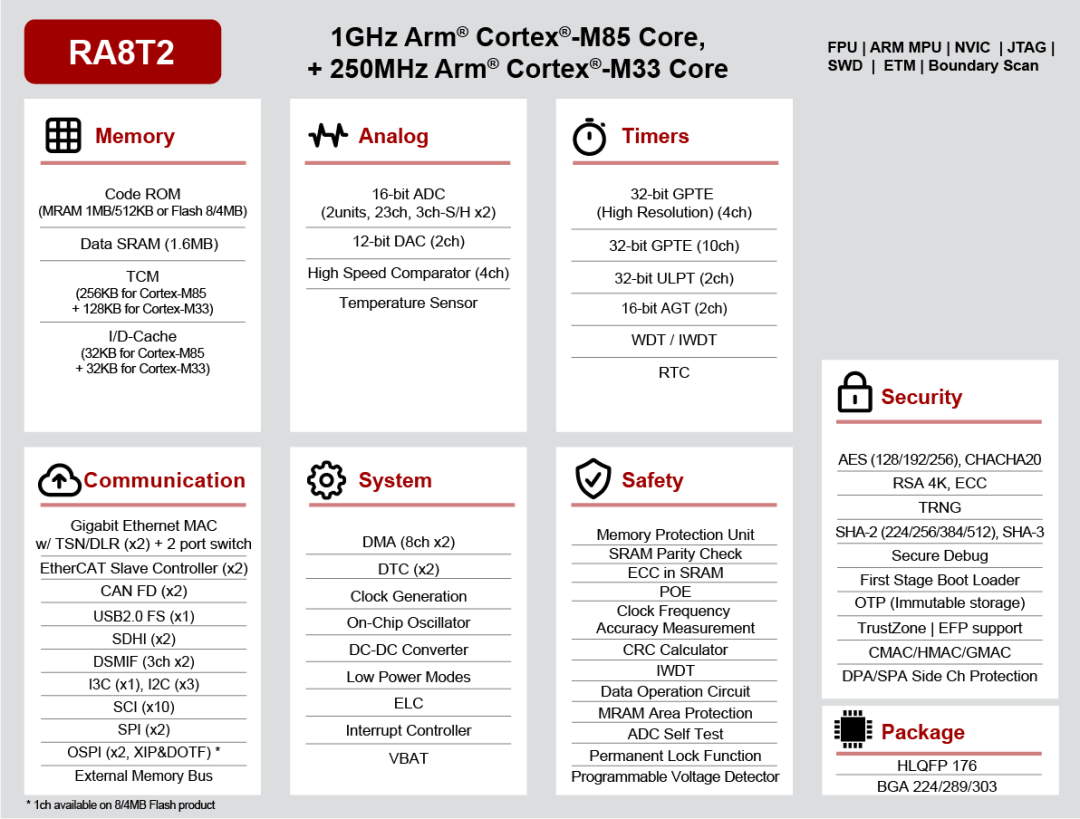

3RA8T2框圖：

4主要特征：

1GHz Arm Cortex-M85和250MHz Cortex-M33內核

1MB MRAM，2MB SRAM，包括TCM和64KB緩存

32位PWM定時器、高分辨率定時器

16位A/D轉換器（配備3路采樣保持電路）、12位DAC、高速比較器

千兆以太網、TSN交換機、EtherCAT從站控制器

Δ-Sigma調制器接口

瑞薩電子安全IP、TrustZone、防篡改保護功能

176LQFP，224/289BGA封裝選項

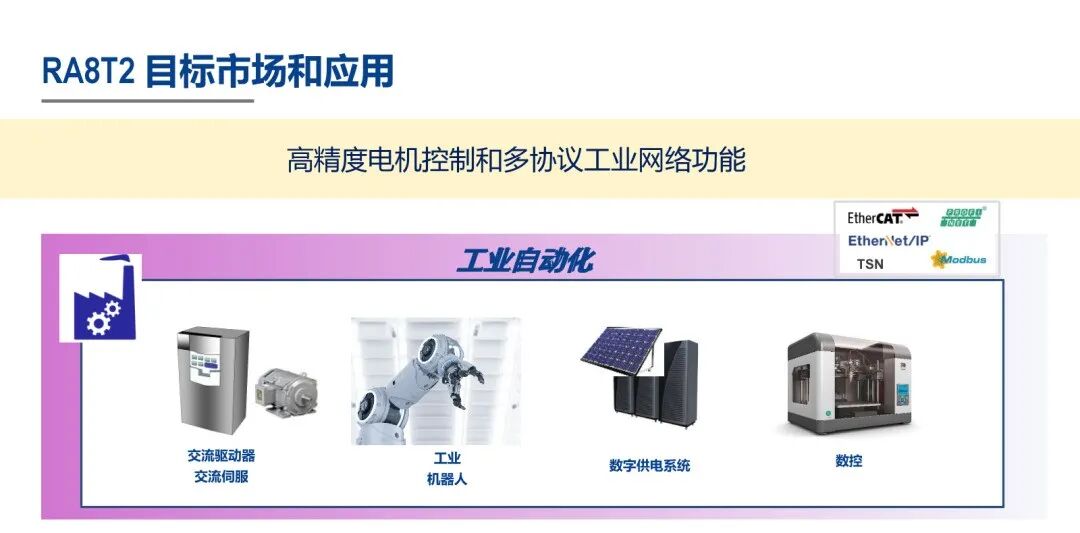

5主要應用：

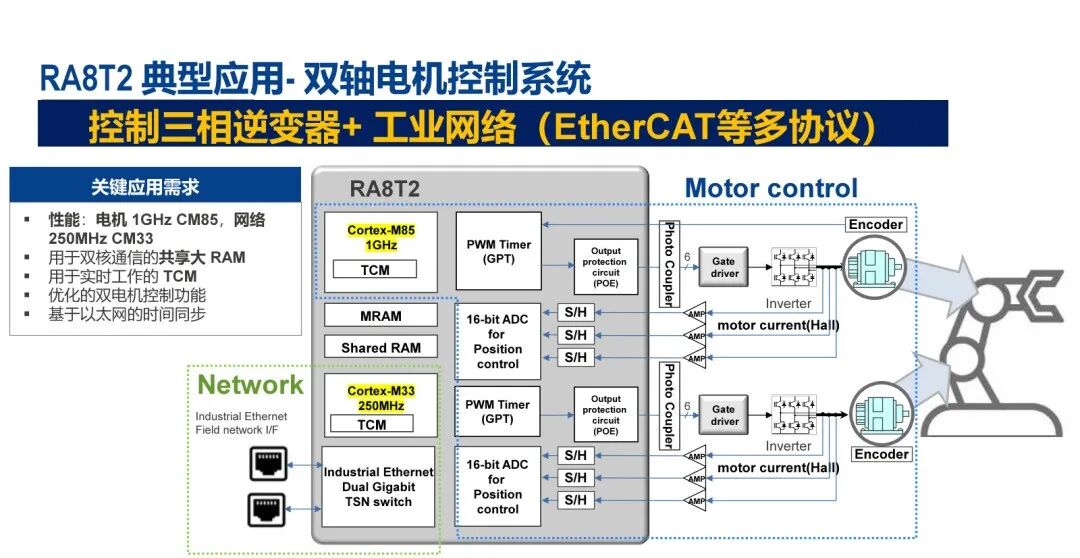

6典型應用：

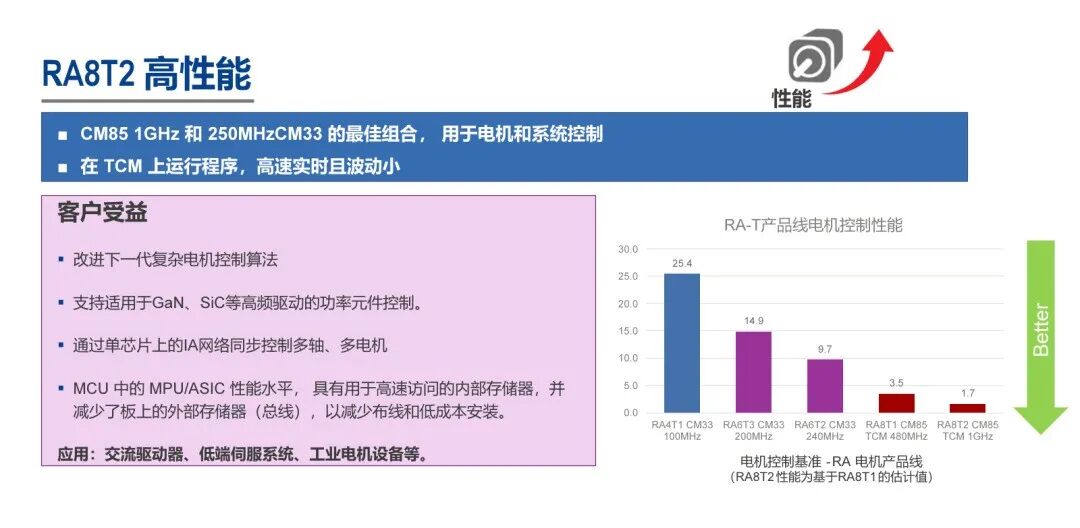

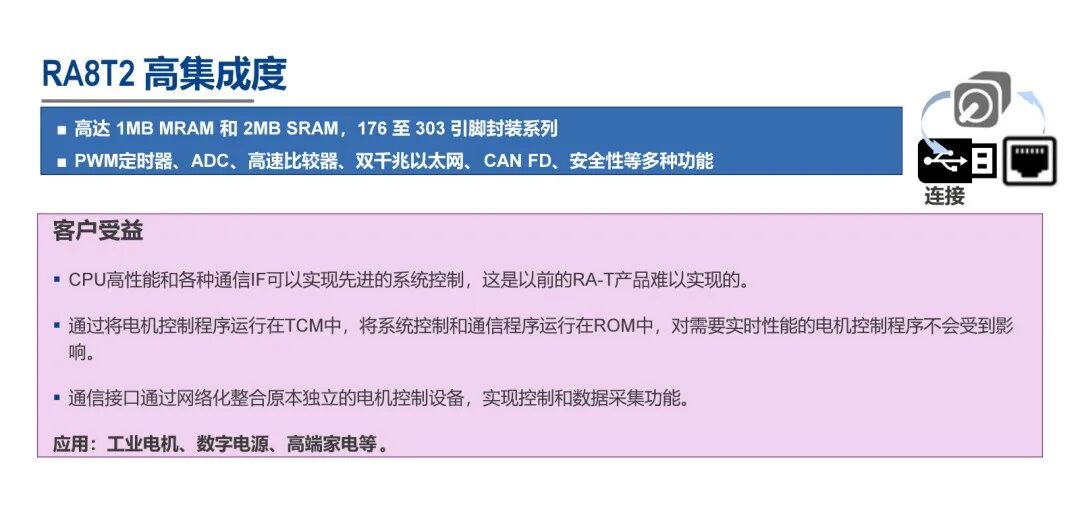

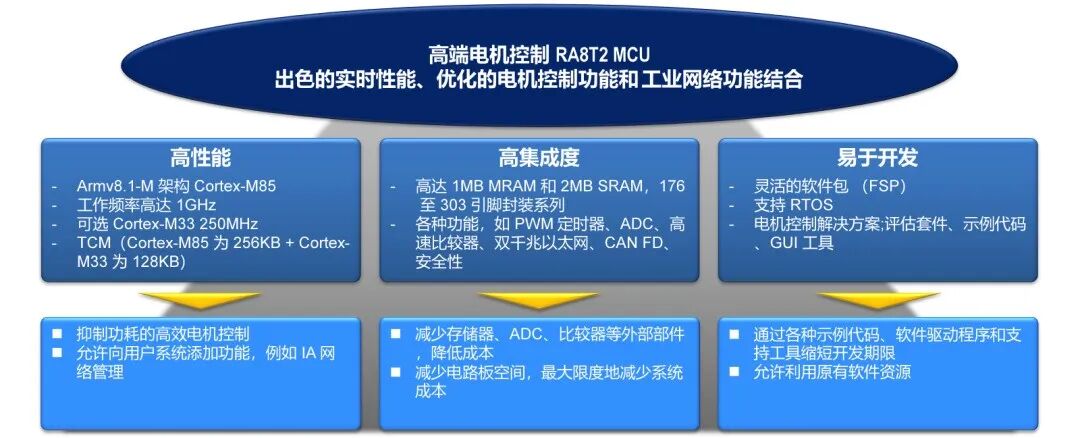

7產品優勢：

8RA8T2開發生態系統

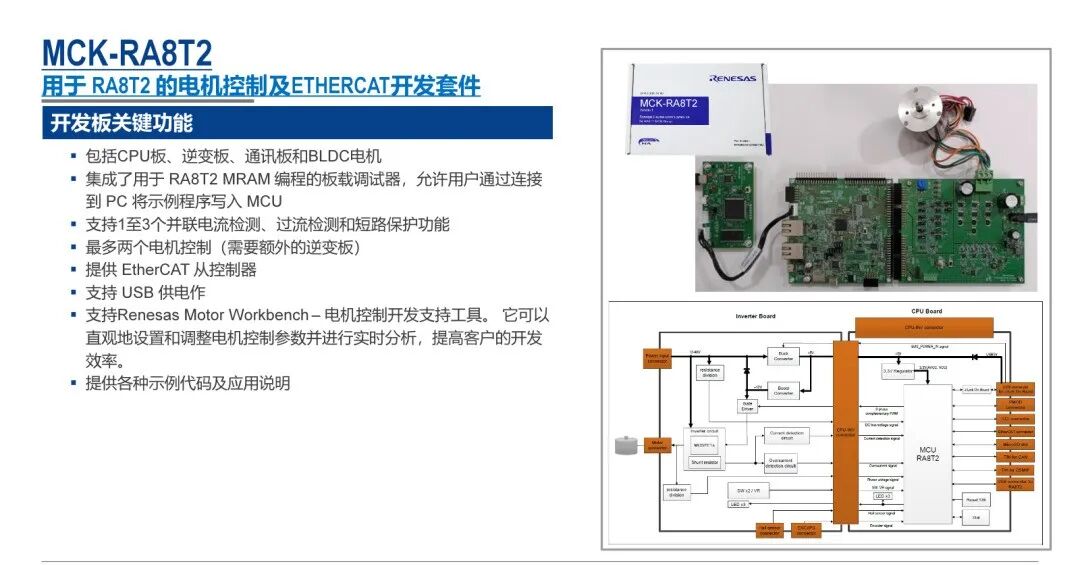

MCK-RA8T2電機及Ethercat開發板

MCK-RA8T2是一款開發套件，旨在輕松評估永磁同步電機（無刷直流電機）的電機控制。該套件包括RA8T2 CPU板（MCB-RA8T2）、逆變器板（MCI-LV-1）、永磁同步電機以及電纜和支架等附件。通過將此套件與示例代碼和QE for Motor一起使用，開始使用RA8T2進行電機控制評估，兩者均可從網站上下載。

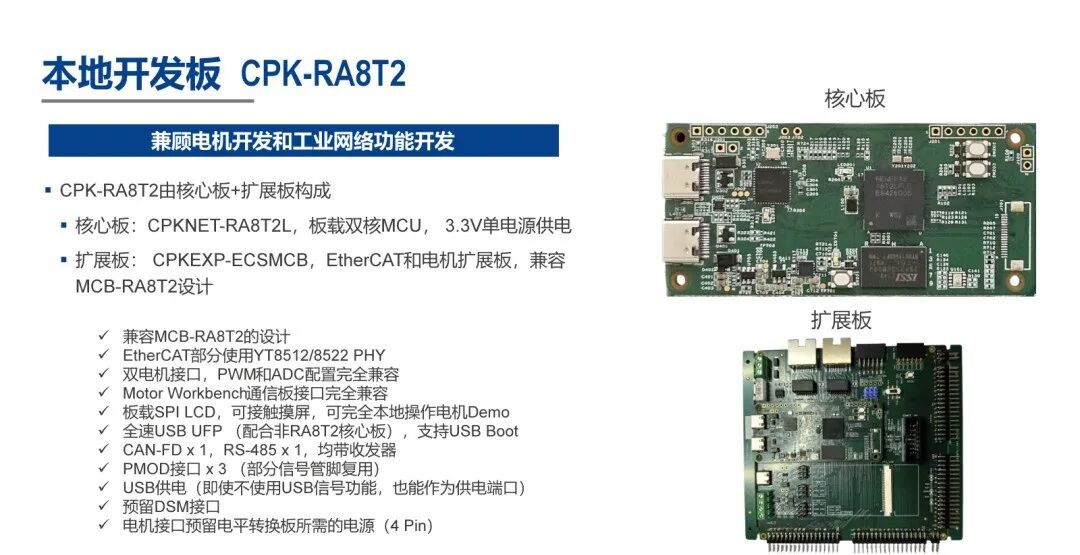

CPK-RA8T2本地開發板：

專為中國本地客戶開發，兼顧電機開發和工業網絡功能開發。

更多了解CPK-RA8T2本地開發板信息，請聯系瑞薩支持團隊。

RA8T2開發軟件及工具

FSP：

瑞薩電子靈活軟件包（FSP）旨在為使用瑞薩電子RA系列的嵌入式系統設計提供易于使用、可擴展的高質量軟件。FSP包括具有高性能和低內存占用的一流HAL驅動程序。全套基于開放的軟件生態系統，為客戶提供靈活的產品開發，包括使用現有軟件資源和合作伙伴生態系統解決方案。

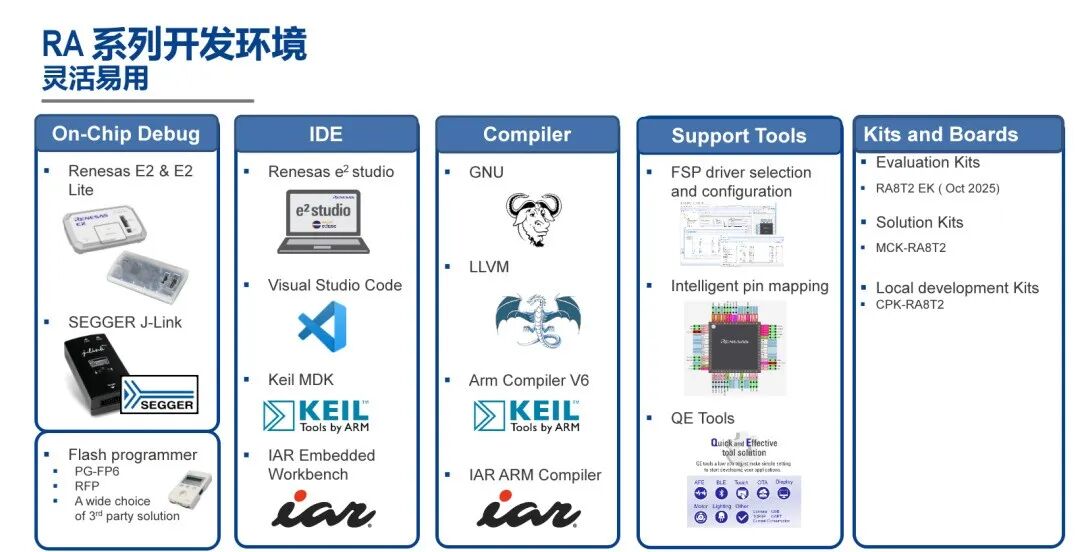

開發工具及環境：

開發工具及環境包括瑞薩電子的e2studio，另外還有備受歡迎的Keil MDK和IAR Embedded Workbench

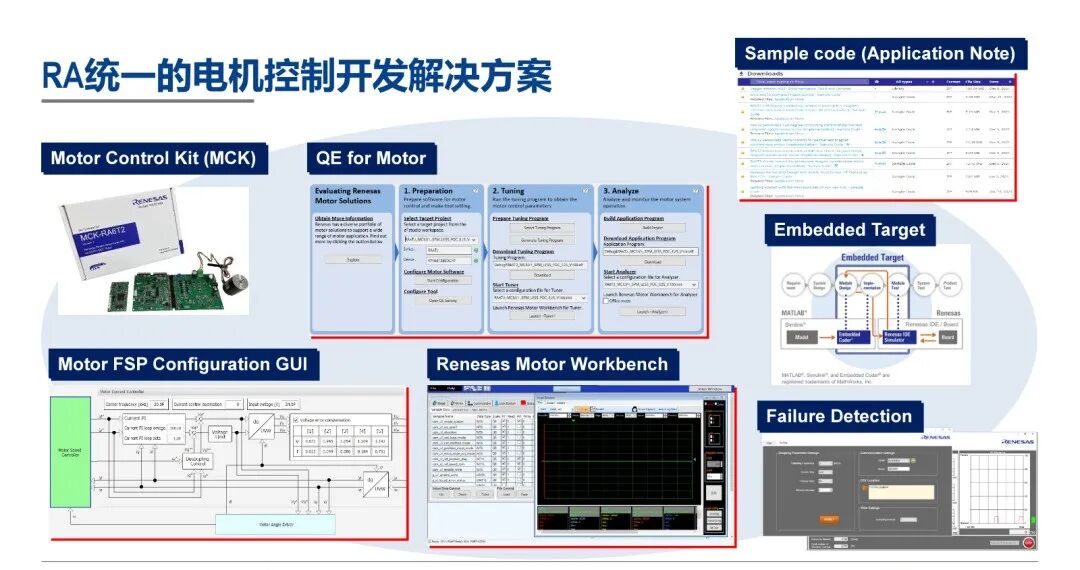

RA8T2電機控制解決方案

與RA-T系列一樣，RA8T2電機控制解決方案將提供Renesas Motor Workbench和QE for Motor等工具，應用指南以及示例代碼。這有助于客戶高效地開發電機控制應用。

9應用指南：
