低維半導體器件電阻率的測試方法

蘇州埃利測量?jī)x器有限公司 ? 2025-09-29 13:43 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

電阻率的測試方法多樣,應根據材料的維度(如塊體、薄膜、低維結構)、形狀及電學特性選擇合適的測量方法。在低維半導體材料與器件的研發和生產中,電阻率作為反映材料導電性能的關鍵參數,其精確測量對器件性能評估和質量控制具有重要意義。Xfilm 埃利四探針?lè)阶鑳x憑借高精度和智能化特性,可為低維半導體材料的電學性能檢測提供了可靠解決方案。下文將系統闡述常規四探針?lè)?、改進的四探針?lè)ā商结樂ǖ脑砼c應用。


常規四探針?lè)y(cè)試三維塊體材料的電阻率

/Xfilm

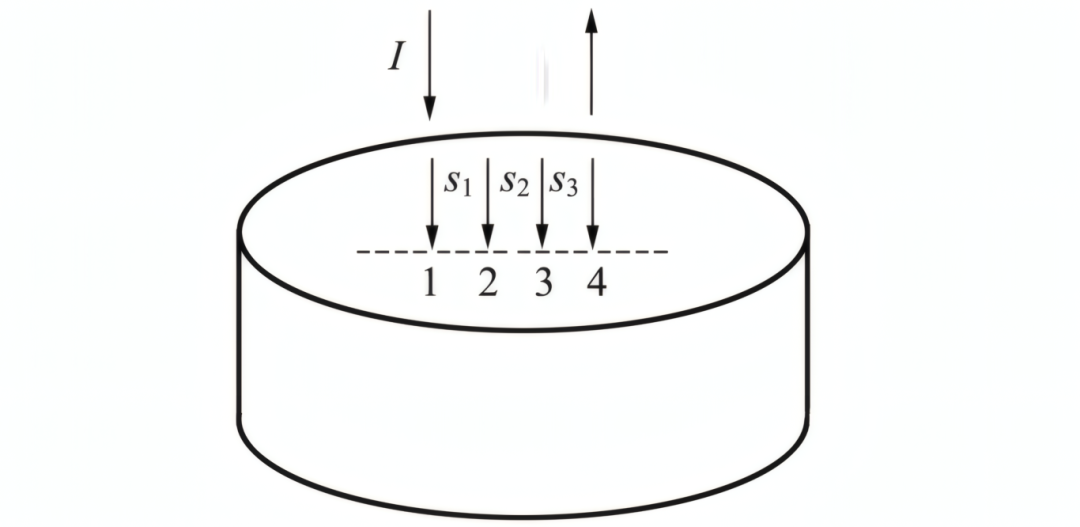

四探針?lè)y(cè)量半無限大半導體器件示意圖

常規四探針?lè)◤V泛應用于三維塊體半導體材料的電阻率測量。該方法要求樣品近似為半無限大均勻介質,四根探針以等間距直線排列。

實施需滿足關鍵條件:樣品表面平整;探針需有適當尖度,接觸半徑遠小于間距。測量時需用高阻抗電壓表測電壓,確保電壓探針間無電流,避免干擾電場分布。非半無限大樣品還需引入修正因子校正結果。


改進的四探針?lè)y(cè)試薄膜器件的電阻率

/Xfilm

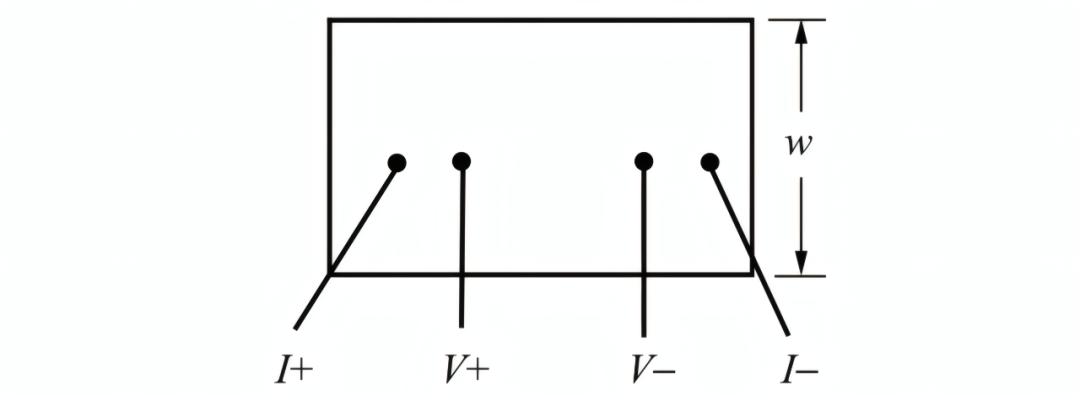

改進的四探針?lè)y(cè)試薄膜器件的示意圖

對于薄膜材料,由于其尺寸有限,常采用改進的四探針?lè)?。該方法通過獨立設置電流引線和電壓引線,顯著減小接觸電阻和引線電阻的影響。

改進的四探針?lè)ㄍㄟ^(guò)四根導線固定器件于樣品托,減少導線與接頭對測量的影響:外側兩引線通電流,中間兩獨立引線測電位差。因電壓表輸入阻抗極高,電壓引線電流可忽略,能準確測得樣品真實電壓降,分離電流與電壓通路,徹底消除接觸電阻影響,顯著提升低維半導體器件的電阻率測量準確性


兩探針?lè)y(cè)試高阻器件的電阻率

/Xfilm

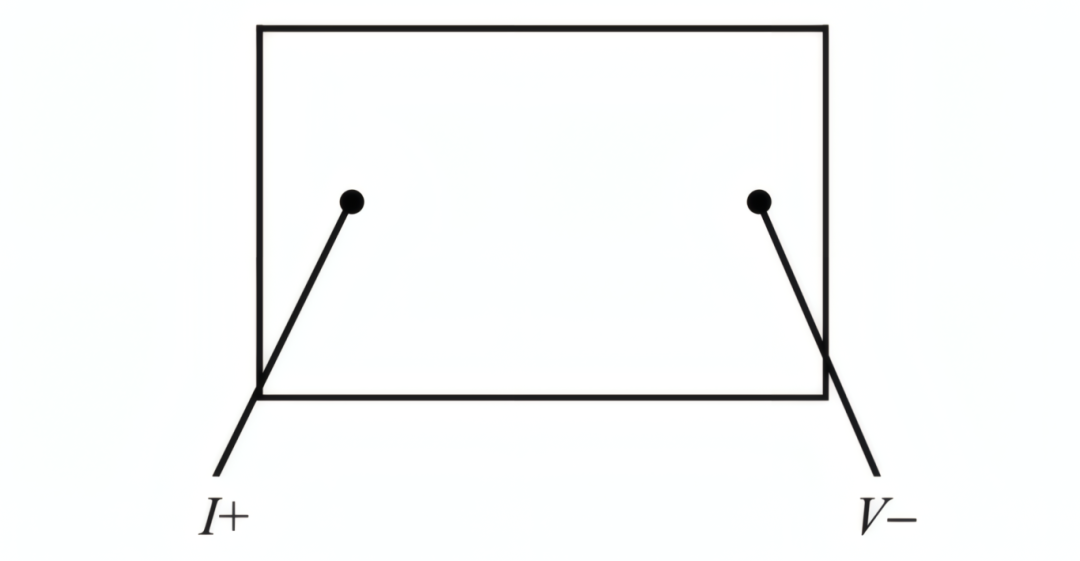

兩探針?lè)y(cè)試薄膜器件的示意圖

兩探針?lè)ㄊ?strong>高阻(>10MΩ)半導體器件電阻率測量的常用手段,核心是通過兩根探針與樣品形成歐姆接觸,向樣品注入μA 級恒定小電流,同時測量探針間電位差,依據歐姆定律計算電阻后推導電阻率。因高阻器件易受接觸電阻和漏電流干擾,測量需采用輸入阻抗≥1012Ω 的設備,且探針需經低電阻處理,該方法只適用于高阻器件電學性能初步表征。

四探針測量技術是低維半導體材料電阻率檢測的關鍵手段,在材料研究與器件生產中不可或缺。常規四探針?lè)?、改進四探針?lè)ǜ饔袃?yōu)勢,需根據材料維度和電阻范圍選擇合適的測試方法。通過嚴格控制探針間距、接觸壓力、電流大小及環境因素等實驗條件,可實現高精度電阻率測量,為低維半導體材料研發與器件性能優化提供支撐。

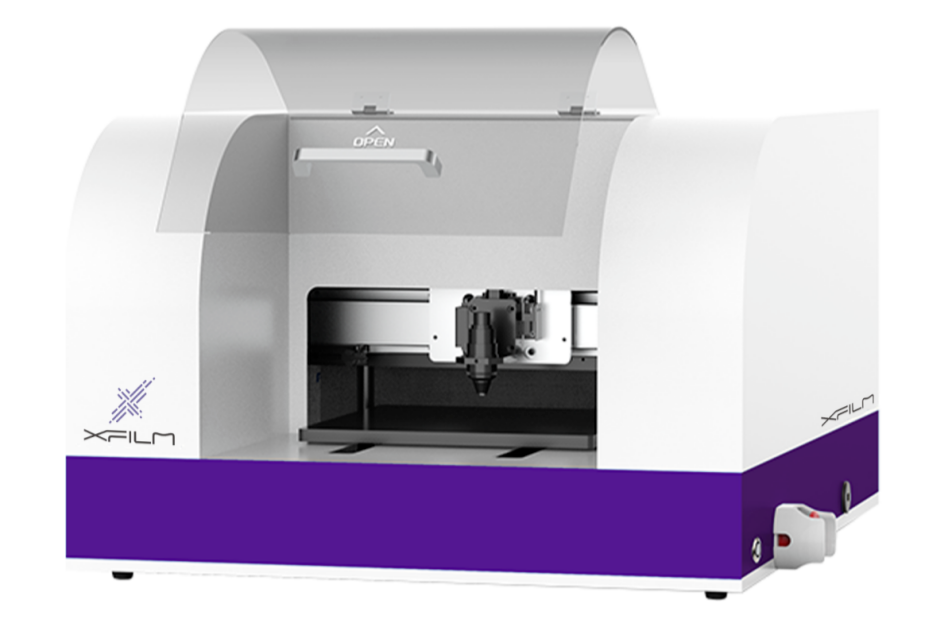

Xfilm埃利四探針?lè)阶鑳x

/Xfilm



Xfilm埃利四探針?lè)阶鑳x用于測量薄層電阻(方阻)或電阻率,可以對最大230mm 樣品進行快速、自動的掃描, 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍,測量1mΩ~100MΩ

高精密測量,動態重復性可達0.2%

全自動多點掃描,多種預設方案亦可自定義調節

快速材料表征,可自動執行校正因子計算

本文使用基于四探針?lè)?/strong>的Xfilm埃利四探針?lè)阶鑳x,憑借智能化與高精度的表面電阻測量優勢,助力低維半導體器件電阻率的測試,推動電子器件領域的材料檢測技術升級。

#四探針#方阻測量#薄膜電阻#表面電阻測量

原文參考:《低維半導體器件電阻率的測試?yán)碚撆c實驗研究》
