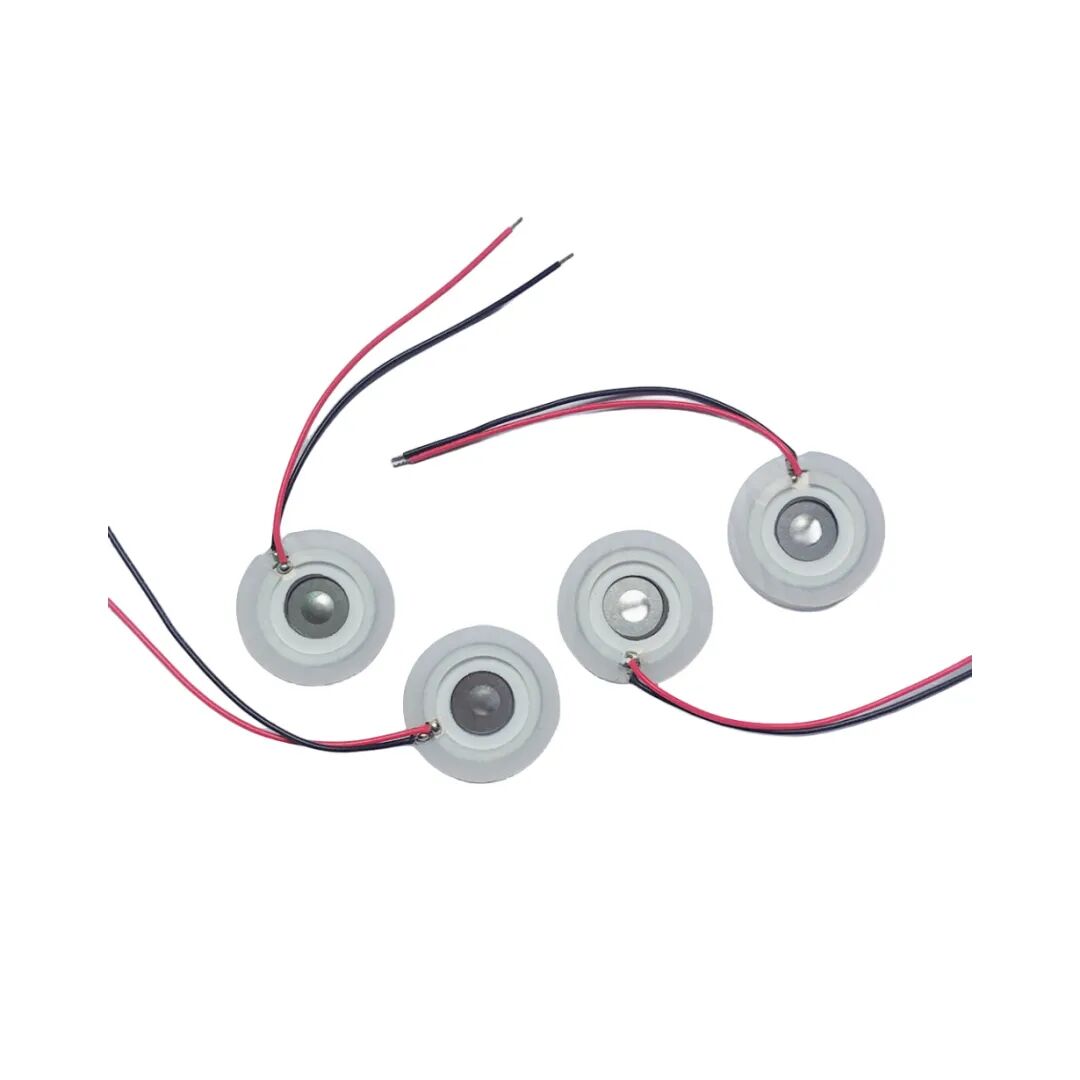

霧化片是霧化器的關鍵零部件，通過高頻振動將液體打散為微小霧滴/氣溶膠，它早已滲透到醫療、工業、農業、消費等多個領域——加濕器、香薰機、蒸臉儀、醫用霧化器、呼吸機濕化器、食品加工噴涂機、PCB 板絕緣漆噴涂機、汽車零部件防銹噴涂設備等等，成為眾多產品實現核心功能的關鍵。

|

盲孔尺寸差一點

霧化效果差一截

對于不同行業產品，有著不同的霧化效果指標。霧化片的盲孔是決定霧化性能的重要參數，它影響著霧化器的霧化速率、霧化量、堵孔率及一致性。

霧化速率、霧化量

孔徑

孔徑尺寸大小直接影響液體通過效率。在醫療領域，要實現可吸入霧滴2-5μm，孔徑需控制在20-30μm左右。若孔徑過小，霧化速率下降，甚至出現斷霧，導致治療效果不佳；若孔徑過大，霧滴會變大，藥物無法抵達肺部深處，大幅降低治療效果。而在工業噴涂場景中，40-60μm孔徑可實現每小時 200-500mL的霧化量，滿足大面積涂層需求，又能讓涂料霧滴均勻覆蓋工件表面，避免漏噴、流掛等缺陷。

盲孔深度

盲孔深度則決定了超聲振動能量的傳遞效率。一般來說，盲孔深度在10-50μm時，能量傳遞效率最高：深度過淺，盲孔內儲存的液體過少，霧化量大幅減少，且霧量忽大忽??；深度過深，能量會被孔底材料吸收，不僅霧化速率變慢，還可能導致液體在孔內滯留過久，出現干燒現象。

堵孔率、一致性

孔徑

孔徑是決定堵孔率的關鍵因素。當孔徑＜30μm 時，孔徑與雜質顆粒直徑比降至3以下，堵孔率會從 3% 飆升至 15% 以上。

盲孔深度

盲孔深度的一致性直接決定霧化效果的均勻性。若同一霧化片上的盲孔深度偏差超過 3μm，則霧化能量在不同盲孔間的傳遞差異超過 15%：家用加濕器會導致加濕效果差，工業涂層會造成工件表面厚度不一，醫療霧化器則會讓患者吸入的藥量忽多忽少。

|

精準測量盲孔

霧化片優化的必經之路

霧化片盲孔尺寸的精準測量是實現 “設計指標→生產一致性→性能達標” 閉環的關鍵。

保障產品性能，減少誤差

在醫療行業，盲孔尺寸偏差可能直接影響治療效果；在工業領域，孔徑偏差會導致光刻膠涂層厚度不均，直接造成芯片良率下降。

助力技術研發，提供數據支撐

隨著霧化技術向新能源、生物醫藥等領域拓展，對盲孔尺寸的要求越來越苛刻。精準的尺寸測量數據，能幫助研發團隊優化盲孔設計，快速迭代產品，推動技術突破。

提升生產效率，降本增效

通過抽樣精準測量，能在生產過程中及時發現尺寸偏差，調整加工參數，將廢品率從 10% 降至 1% 以下，大幅減少返工成本，提升生產效率。

|

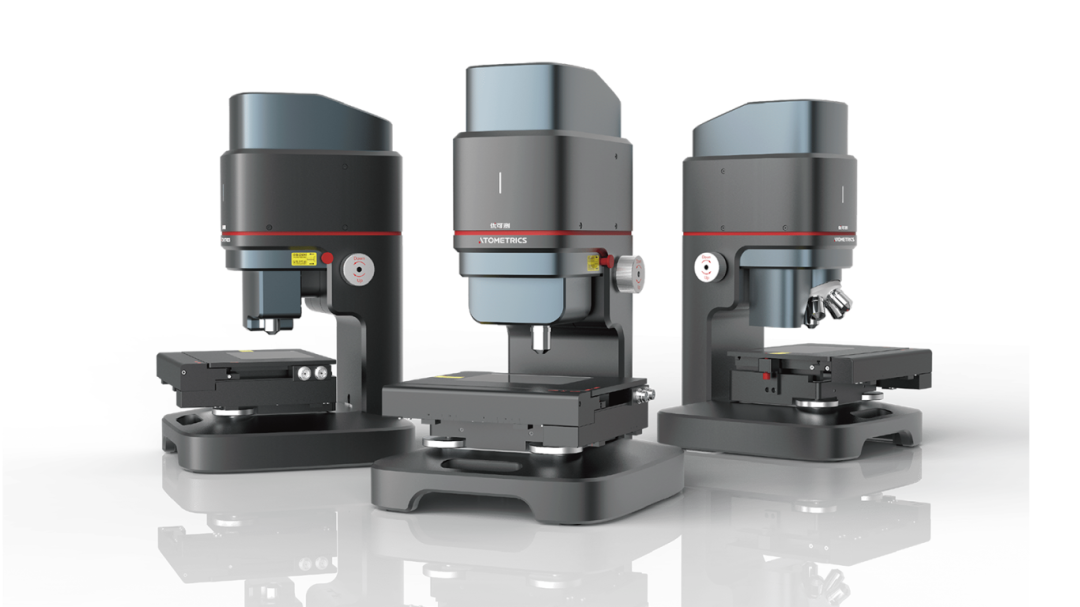

優可測白光干涉儀

亞納米級測量盲孔尺寸

針對某客戶的霧化片盲孔測量需求，優可測白光干涉儀給出了亞納米級精度的解決方案，3s完成單片霧化片掃描（50倍單視野）：

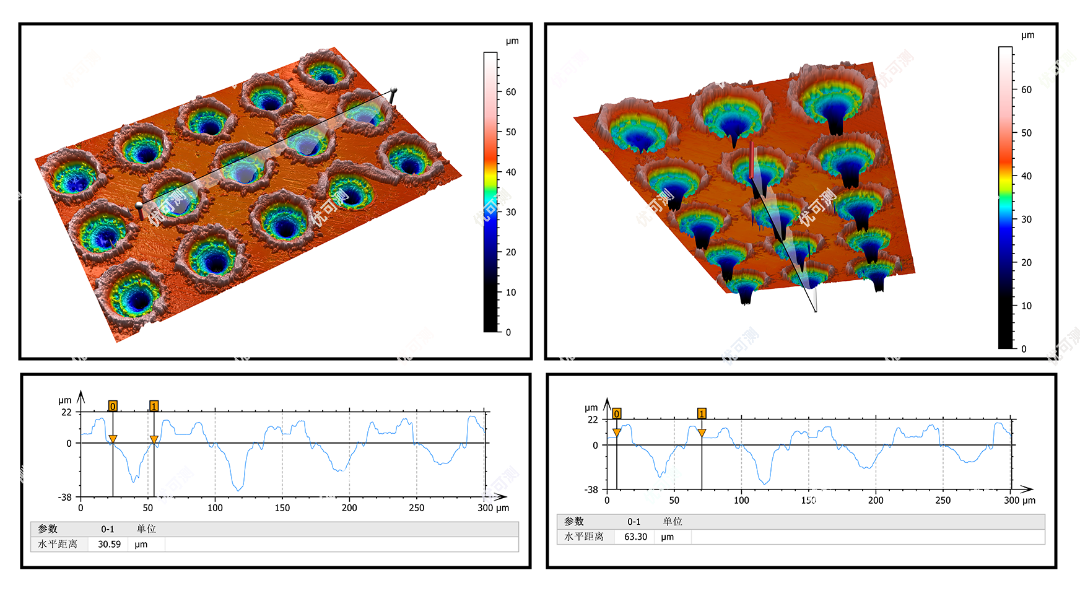

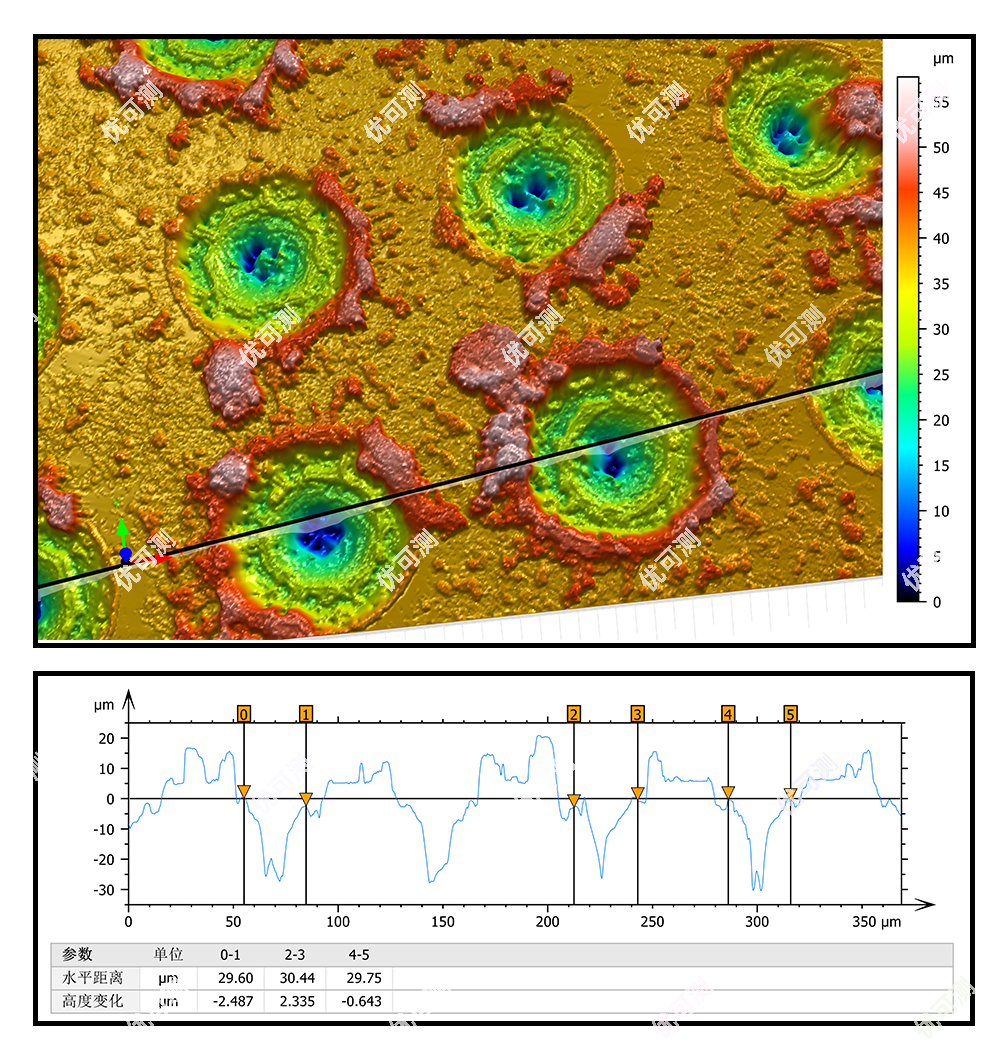

測量霧化片盲孔的孔徑、深度：

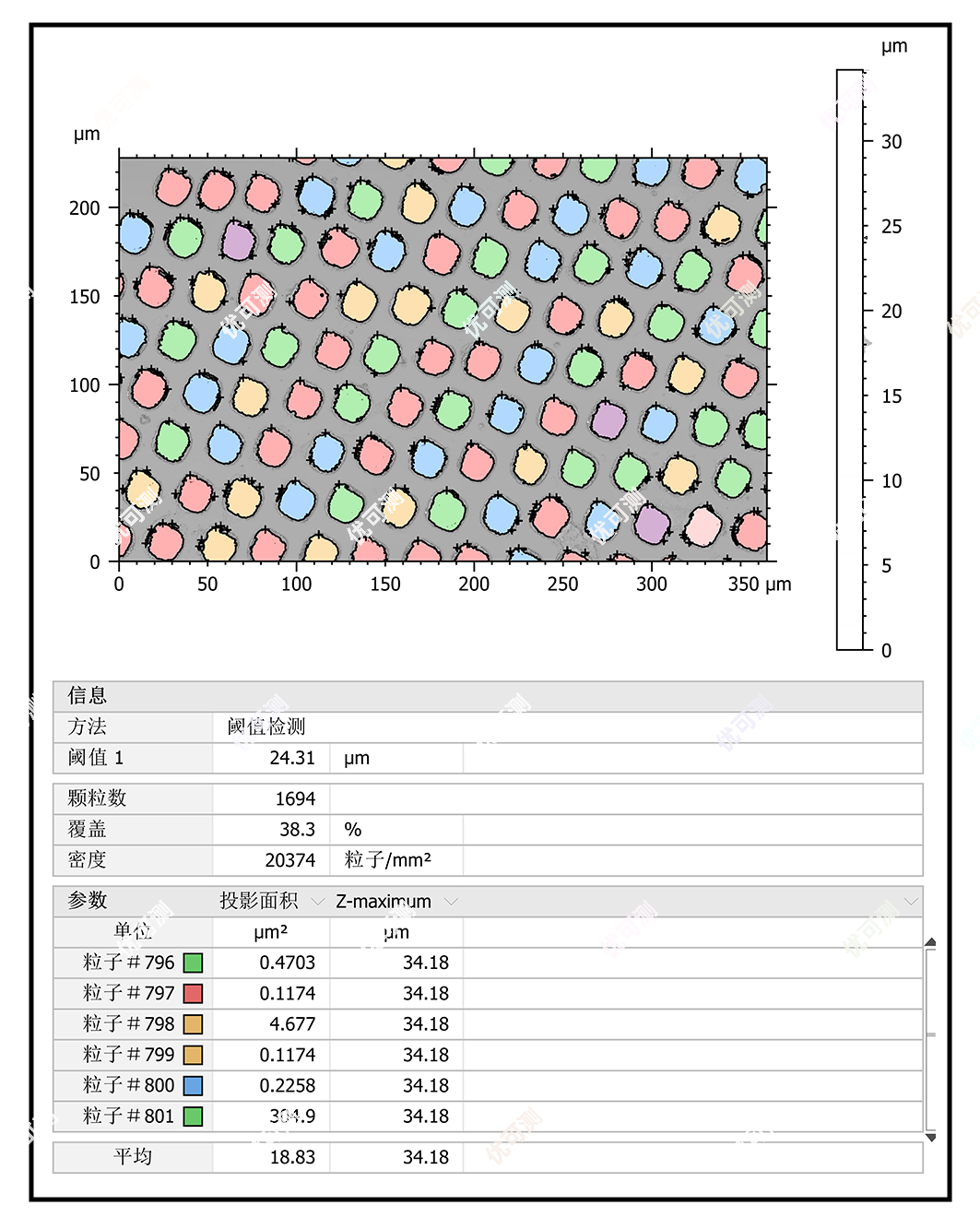

測量霧化片盲孔的孔數、一致性：
