QTS12331-L

L波段射頻信號采集記錄與回放系統

專業采集 精準回放 賦能衛星與雷達應用

坤馳科技推出高性能L波段射頻信號采集記錄與回放系統QT12331-L，專為衛星通信、雷達信號處理及軟件無線電領域設計，提供高帶寬、多通道、大容量的信號采集與回放能力，滿足復雜環境下的數據記錄與分析需求。

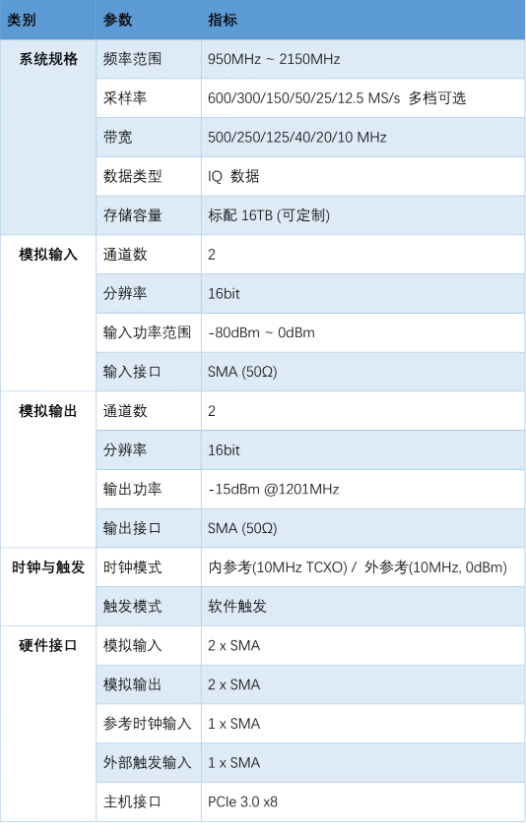

技術規格

（點擊可放大↑）

應用領域

核心功能亮點

1.模塊化硬件設計

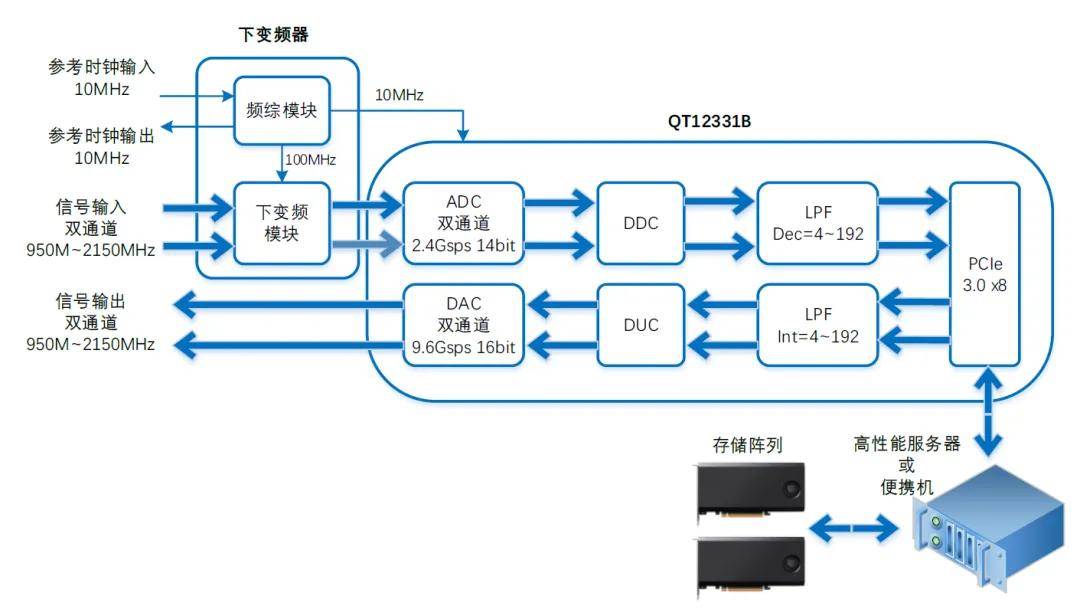

· L 波段射頻信號采集記錄與回放系統主要由中頻收發卡（QT12331B）、下變頻器、主機系統和存儲單元等組成。

（點擊可放大↑）

2. 高精度信號采集與回放

· 多擋采樣率與回放率可選，最高支持600MS/s。

· 系統支持兩種采集模式：有限點單次采集和無限點單次采集。

· 回放模式支持外部文件播放與內部DDS信號生成，滿足多種測試場景。

3. 靈活的信號處理能力

· 內置數字下變頻（DDC）與數字上變頻（DUC）算法。

· 可定制數字調制信號生成（如BPSK、QPSK、QAM等）、跳頻信號及噪聲信號生成功能。

4. 大容量數據儲存

· 支持長時間不間斷采集，數據實時存儲至高速磁盤陣列。

5. 上位機軟件支持

· 通過QT Spectrum Analyzer軟件實現參數配置、實時監控、信號頻譜分析及回放控制。

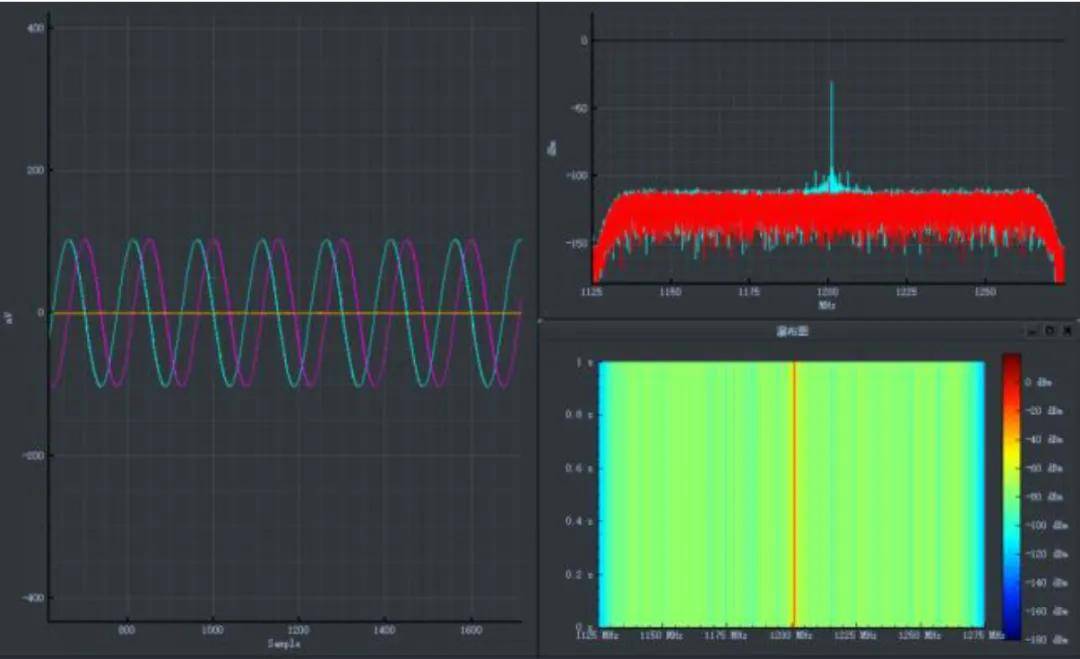

· 支持時域圖、頻域圖、瀑布圖等多種可視化功能。

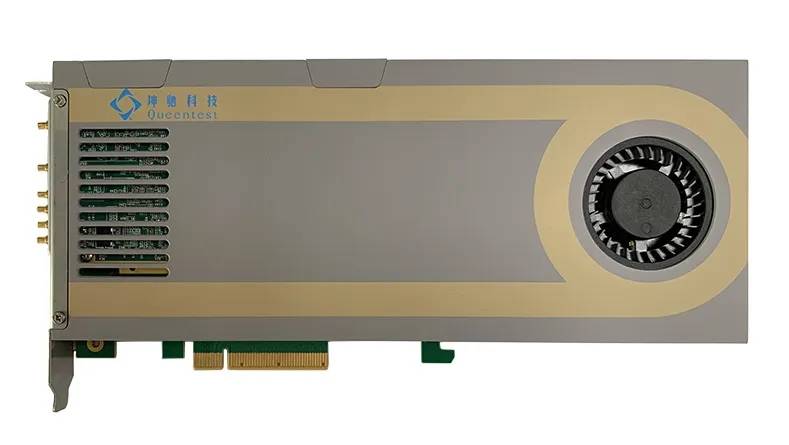

6. 核心中頻收發卡—QT12331B

· 板卡具備2通道，14bit，2.4GS/s 采集和2通道，16bit，9.6GS/s 回放特性。

· 板載FPGA 具備實時信號處理能力，可定制數字上變頻DUC、數字下變頻DDC、數字濾波、快速傅立葉變換等算法。

訂購信息

· 標準型號: QTS12331-L (L波段 950-2150MHz)

· 定制服務: 支持其他波段定制（如S波段、C波段、X波段、Ku波段），請聯系我們咨詢型號 QT12331S, QT12331X, QT12331K。

· 定制選項: 存儲容量、采樣率、特定算法功能固件、外形尺寸等。
