簡介

在音頻處理領域，I2S是一種廣泛使用的通信協議，它專門用于芯片之間的音頻數據傳輸。ESP32 作為一款高性能的微控制器，不僅支持 I2S 通信，還提供了強大的硬件接口和靈活的軟件庫，使其成為音頻項目開發的理想選擇。本篇文章將介紹I2S的相關知識和使用ESP32驅動I2S音頻設備時比較常用的相關底層API函數。

I2S即Inter-IC Sound， 簡稱I2S，意思是芯片間音頻總線，它是由飛利浦開發的一種用于數字音頻設備的通信協議，常用于麥克風、揚聲器、音頻處理器等設備之間的音頻數據傳輸。

為什么需要I2S？

傳統的音頻設備，像模擬電路，傳遞的是電壓信號，這種方式容易受到干擾，比如噪聲或者信號衰減。而數字音頻需要傳輸數據，通常是二進制的“0”和“1”，直接用模擬接口傳輸會很麻煩。而 I2S就是為了解決這個問題的一種數字音頻接口，它讓音頻數據的傳輸變得簡單、高效、而且抗干擾能力強。 使用 I2S可以很方便地把數字音頻信號從一個芯片傳遞到另一個芯片，對于開發者來講只需要配置好芯片的 I2S 模塊，就可以實現數字音頻數據的傳輸了。

關于音頻信號

在自然界中音頻信號是以模擬量的形式存在的，它是一種隨時間連續變化的物理量，為了減少外界的干擾我們需要把它變成數字量，我們一般可以通過一個模數轉換器把它變成數字信號（圖1），數字信號在計算機或數字設備中以離散的數值形式表示和處理，比如用0和1的組合去表示，這里可以了解下PCM編碼，它是一種模擬信號數字化的方法

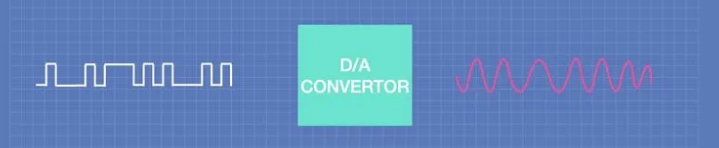

當然我們也能通過一個數模轉換器把數字信號還原成模擬信號，以便在揚聲器上播放音頻（圖2）。

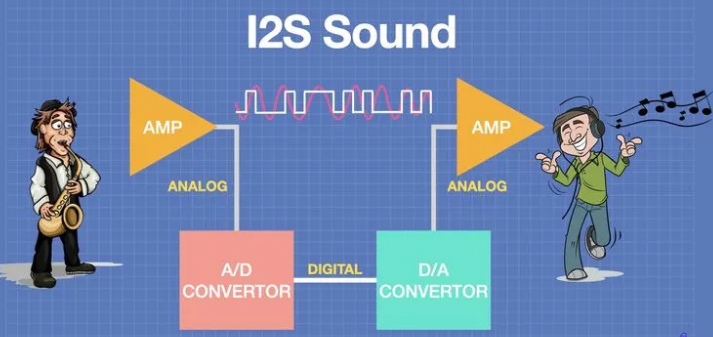

這樣音頻信號之間的傳遞就可以通過數字信號來進行了（圖3），可以減少外界對信號的干擾。

在音頻信號處理和傳輸中，有三個非常重要的參數決定了音頻質量和設備性能：采樣率、分辨率和 音頻聲道。

采樣率

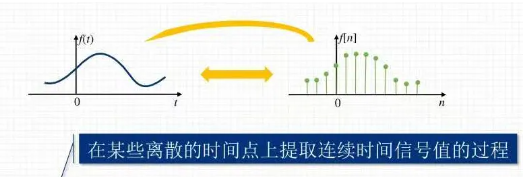

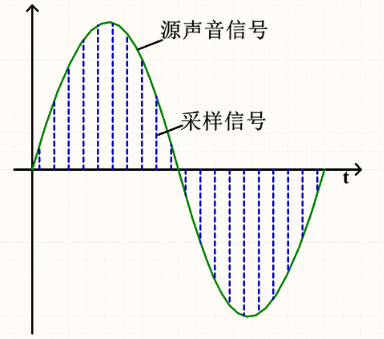

采樣率就是每秒采集聲音樣本的頻率，這個頻率越快，采樣的數字信號就越接近原始的聲音的信號，因?yàn)椴蓸拥脑娇欤x散數字曲線每個樣本值之間的過渡就越接近，曲線就會越平滑。這個過程和錄像是類似的，一個是采樣光，一個采樣振動。我們知道錄像其實就是一幀一幀的圖像快速播放，這個采樣速度很快，我們?nèi)庋鄯直娌涣?，看起?lái)就是連續的。如果錄像時采樣的速度很慢，比如1秒采樣3次，那我們就會丟失掉很多畫面細節。采集聲音的時候也是如此，大家可以想象一下，如果采集頻率很慢，聽到的聲音會是什么樣子，會明顯感到聲音聽起來失真不連貫甚至變樣。

每秒鐘采集的音頻樣本數，常見的有8K、16K、44.1K等，采樣率越高，信號還原越精細，一般使用44.1KHz采樣頻率就可以得到比較高保真的聲音。

分辨率

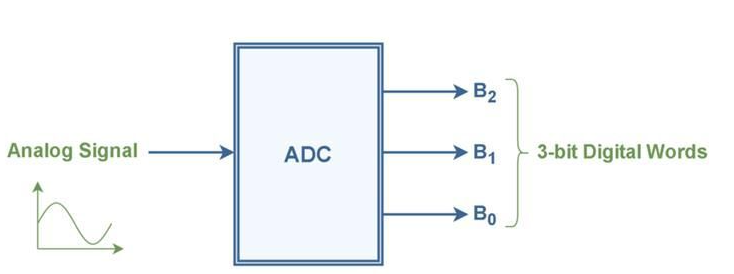

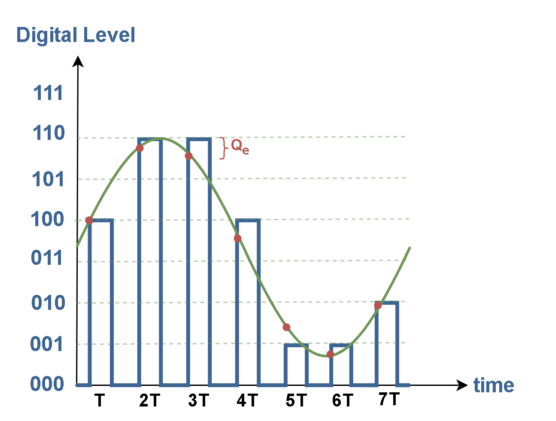

對聲音數據采樣后，我們將得到一些離散的樣本點，那我們?cè)谝恍?shù)字設備是如何存儲這些樣本點的呢？我們采樣的數據是以二進制的形式存儲的，比如對于每一個采樣點我們用3位二進制來表示（圖4），那么它可以表示的范圍就是2^3=8 即8種量化電平信號(圖5)，可以簡單理解為：每個采樣點可以存儲 8種情況的聲音。如果量化位數越多，根據我們高中學過的排列組合知道，得到的樣本值就會越多，那它可以表示自然界聲音的細節就越多，或者說能表示的聲音就越豐富。

音頻數據的量化位數或量化深度，常見的有8bit、16bit、24bit、32bit等，位數越高，信號的動態范圍和精細程度越好

音頻聲道

分為單聲道，雙聲道，單聲道是一種只有一個音頻信號通道，所有聲音都合并到一個通道中輸出，無論是通過一個揚聲器還是兩個揚聲器，聽到的聲音是完全相同的。雙聲道分為左聲道和右聲道，具有兩個獨立音頻通道，左聲道和右聲道可以傳遞不同的聲音信號，具有空間感和方向感，也就是我們平常說的立體聲。

怎樣使用I2S傳輸音頻？

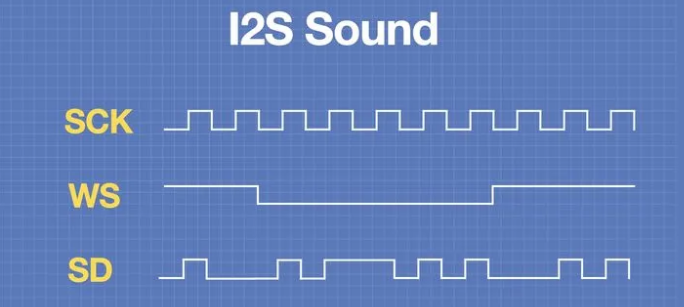

使用I2S傳輸音頻的時候，需要用到時鐘信號、控制信號以及數據信號(圖6)，它們之間是分開傳輸?shù)摹?duì)于標準通信模式下的 I2S 總線主要包含以下幾個信號：位時鐘BCLK，字時鐘WS，串行數據SD。有的時候還需要MCLK：主時鐘線，該信號線可選，具體取決于從機，主要用于向 I2S 從機提供參考時鐘。
~(注意這幾種信號有幾種其它叫法，這里結合英文選擇了這幾個名稱，大家只要在使用能區分就行)~~

位時鐘BCLK

BCLK（Bit Clock，位時鐘）
也叫BCK, SCLK(Serial Clock),對應數字音頻的每一位數據，是模塊內的同步信號

BCLK 定義了數據傳輸?shù)乃俾?，用?lái)控制數據的傳輸節奏。它的頻率通常是采樣率乘以每個采樣的位數再乘以聲道數量。例如，對于 44.1kHz 的采樣率、16 位雙聲道音頻，BCLK 的頻率為 44.1kHz × 16 × 2= 1.4112 MHz。所以對于雙聲道來說，BCLK的頻率=2×采樣頻率×采樣位數。

字時鐘WS

WS(Word Select , 字選擇時鐘)
也叫 LRCLK （Left Right Clock）即左右聲道時鐘， 用于標識當前正在傳輸?shù)氖亲舐暤罃?shù)據還是右聲道數據。對于飛利浦公司定義的I2S標準，當 WS 為低電平時表示左聲道，高電平時表示右聲道。一個完整的 WS 信號周期包含兩個聲道的數據（左聲道和右聲道）

WS 信號的頻率等于音頻的采樣率。
例如，如果音頻采樣率是 44.1kHz，那么 WS 的頻率也是 44.1kHz。

串行數據SD

SD（Serial Data，串行數據）
i2s傳輸時的音頻數據，是用二進制補碼表示的，具體數據傳輸?shù)母袷街饕ǎ篒2S格式，左對齊格式，右對齊格式,

每個 BCK 周期會傳輸一位數據。數據發送端和接收端會根據 BCK 信號的跳變（上升沿或下降沿）同步數據的發送和接收。當 WS 為低電平時，SD 傳輸左聲道數據；當 WS 為高電平時，SD 傳輸右聲道數據。

比如我們傳輸16 位雙聲道音頻，SD數據為1 0 1 0 1 1 0 1 1 0 0 0 1 0 0 1 1 1 0 0 1 0 0 1 1 0 0 0 1 0 0 1

它表示

• 每個 BCK 周期傳輸一位音頻數據。
• 當 WS 為低電平時，SD 按位傳輸左聲道的 16 位數據1 0 1 0 1 1 0 1 1 0 0 0 1 0 0 1
• 當 WS 為高電平時，SD 按位傳輸右聲道的 16 位數據 1 1 0 0 1 0 0 1 1 0 0 0 1 0 0 1，

個人總結

字時鐘：高低電平翻轉，總線在傳輸雙聲道音頻 0為左， 1為右，字時鐘的頻率=采樣率
位時鐘：串行數據線的信號會在位時鐘上升沿被采樣，位時鐘的頻率=2×采樣率×采樣位數。
串行數據：用二進制補碼表示的音頻數據，先傳輸高位，再傳輸?shù)臀唬?br /> Tips:字時鐘和位時鐘都是由主機發送

了解了I2S是如何傳輸后，我們?cè)賮?lái)看看他的傳輸模型和通信格式。

I2S傳輸模型

I2S通信支持全雙工和半雙工通信，支持主/從模式。主設備就是發送時鐘的，從設備在時鐘的控制下發送或者接收數據。

連接到I2S總線的設備可以分為兩類：

控制器——控制 SCK 和 WS 信號。
目標設備——接收 SCK 和 WS 信號

總線上只能有一個控制器，但是總線可以有多個目標設備。

音頻設備，可以分為三類：

發射器——發送音頻信號。
接收器——接收音頻信號。
控制器——控制音頻信號

這里我們至少需要一個發射器和接收器，控制器是可選的，主要用于向 I2S 從機提供參考時鐘

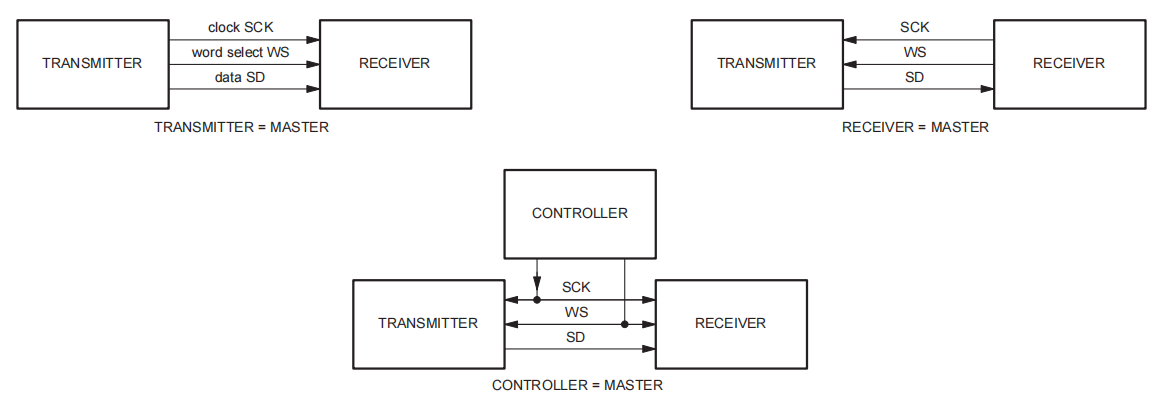

根據I2S總線誰作為控制器，誰作為目標設備，我們可以有三種I2S傳輸模型：

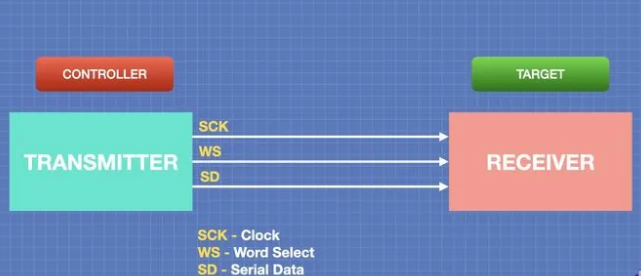

1. 發射器作為控制器， 接收器作為目標設備

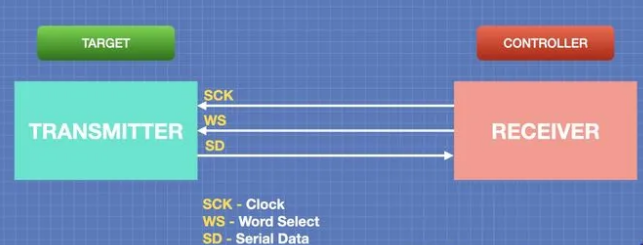

2. 發射器作為目標設備，接收器作為控制器

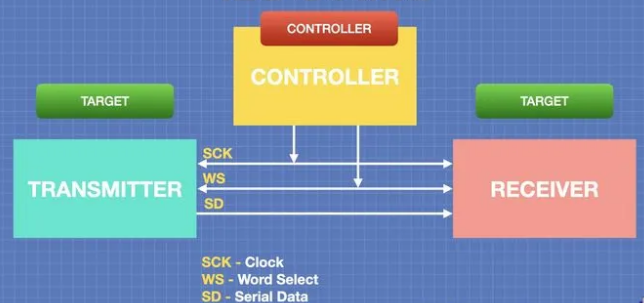

3. 發射器和接收器都作為目標設備，其他I2S控制器作為控制器

總結：三種經典I2S傳輸模型

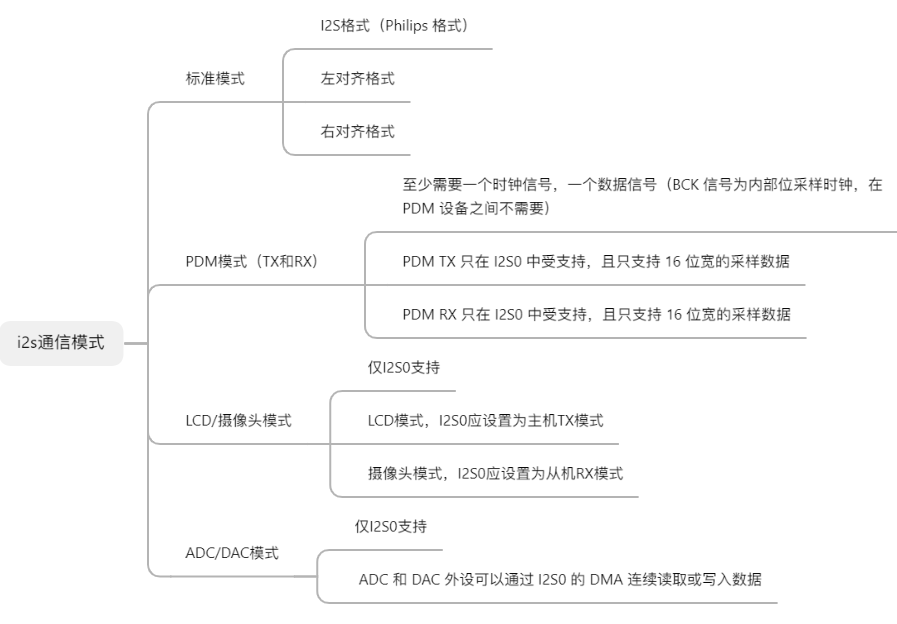

I2S通信格式

PCM510xA 支持行業標準的音頻數據格式，包括標準 I2S 和 左對齊（Left-justified） 格式等。

I2S格式

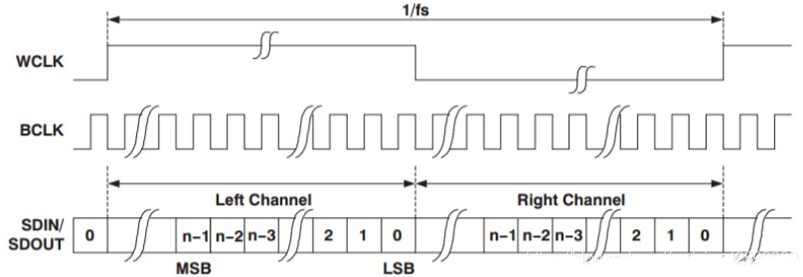

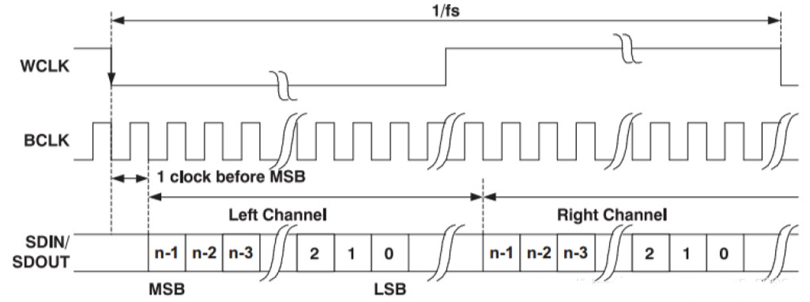

I2S格式：又稱飛利浦格式（圖7），數據最高位總是出現在字時鐘變化后的第二個位時鐘脈沖處（滯后一個位時鐘），這種格式下數據MSB的位置是確定的，LSB的位置取決于字長。

左對齊格式

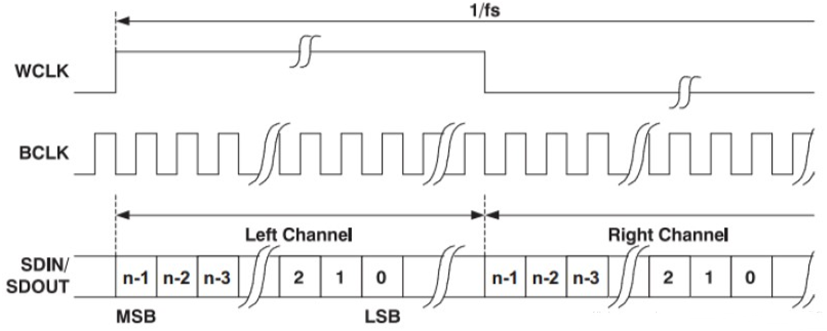

左對齊格式(圖8)：數據最高位出現在字時鐘變化后的第一個位時鐘脈沖處（無滯后位時鐘）

右對齊格式

右對齊格式：又稱日本格式，這種格式和左對齊差不多，只不過整體是靠右對齊的，即數據LSB與WCLK跳變沿對齊。

i2s基本配置

①，i2s的時鐘使能和GPIO口配置 ②，配置為i2s模式
③，i2s標準，無論有多少位有效數據，即數據的最高位總是出現在WS變化（也就是一幀開始）后的第2個CK脈沖處。
④，i2s數據長度，包括16位，16位擴展（16位數據以32位包發送），24位，32位。 ⑤，設置i2s時鐘
⑥，設置i2s空閑狀態下時鐘電平 ⑦，i2s使能

i2s 底層API

這里我們以ESP32 I2S通信為例，開發環境是Arduino IDE，介紹它的相關底層API，在我們調庫的時候下面這些函數會被調用，我們看一下它的實現過程。

加載I2S驅動

函數原型：

esp_err_t i2s_driver_install(i2s_port_t i2s_num, const i2s_config_t *i2s_config, int queue_size, void *i2s_queue)

參數說明：：

i2s_port_t i2s_num：指定使用的 I2S 外設端口。i2s_port_t 是 I2S 外設端口的枚舉類型，有兩個端口可用：I2S_NUM_0 和 I2S_NUM_1，對應 ESP32 的第一個和第二個 I2S 外設。

const i2s_config_t * i2s_config : 設置I2S 外設的配置參數。其中i2s_config_t 是一個結構體，定義了 I2S 外設的配置選項，這里我們只看常用的配置選項就可以了，主要包括mode、 sample_rate、bits_per_sample等，如下：

int queue_size： 數據傳輸?shù)年?duì)列的大小void * i2s_queue：存放和管理 I2S 傳輸?shù)臄?shù)據。

這個函數有一個esp_err_t 的返回值，如果返回ESP_OK表示加載I2S驅動成功。

設置I2S使用的引腳

函數原型：

參數說明：

i2s_port_t i2s_num：指定使用的 I2S 外設端口，I2S_NUM_0 或I2S_NUM_1。

i2s_pin_config_t * pin：配置I2S接口的各個引腳，i2s_pin_config_t 是一個結構體，里面是關于I2S引腳，如時鐘引腳，左右聲道選擇引腳，數據輸入引腳等引腳的配置。如下：

I2S讀取數據

函數原型：

參數說明：i2s_port_t i2s_num：I2S_NUM_0 或I2S_NUM_1。

void * dest：讀取目標數據的緩存區

size_t size：要讀取的數據大小，單位是字節

size_t * bytes_read：實際讀取到的字節數

TickType_t ticks_to_wait：超時等待時間，因?yàn)镮2S是按一定頻率讀取數據的，如果一次傳輸?shù)臄?shù)據很多就需要等待，這個參數一般寫入portMAX_DELAY 表示無限等待。

如果返回ESP_OK表示I2S讀取數據成功。

I2S發送數據

函數原型：

參數說明：i2s_port_t i2s_num：I2S_NUM_0 或I2S_NUM_1。

const void *src：寫入源數據的緩存區

size_t size：要寫入的數據大小，單位是字節

size_t *bytes_written：實際寫入的字節數

TickType_t ticks_to_wait：超時等待時間，因?yàn)镮2S是按一定頻率發送數據的，如果一次傳輸?shù)臄?shù)據很多就需要等待，這個參數一般寫入portMAX_DELAY 表示無限等待。

卸載I2S驅動

函數原型：

參數說明： 卸載I2S驅動的話我們只需要傳入I2S端口就行了。

i2s_port_t i2s_num：指定使用的 I2S 外設端口。i2s_port_t 是 I2S 外設端口的枚舉類型，有兩個端口可用：I2S_NUM_0 和 I2S_NUM_1，對應 ESP32 的第一個和第二個 I2S 外設。

總結

以上我們介紹了I2S的相關知識和配置的相關函數，下篇文章我們來看一下一個使用ESP32驅動I2S設備的小案例！這系列的文章主要是分享一下本人學習過程的相關知識，如果有錯誤可以交流學習下！
