在航空航天工業的精密齒輪中，每一個零部件的可靠性都關乎生死。當飛機穿越-50℃的極地寒流或遭遇150℃的發動機艙高溫時，其液壓系統能否保持穩定？這個問題的答案，正藏在一種名為高/低溫試驗臺的特殊設備里。作為國內該領域的先行者，湖南泰德航空技術有限公司憑借十余年技術積淀，已打造出模擬極端環境的"極限考場"。

一、高 / 低溫試驗臺的工作原理

高 / 低溫試驗臺的工作原理基于對多種物理過程的精確控制與協同運作，旨在為測試產品提供穩定、精準且符合特定要求的高 / 低溫環境及液壓條件。

溫度控制原理

1. 升溫原理

升溫系統是實現高溫環境模擬的關鍵部分。通常采用油箱內加熱或管道內加熱兩種方式，且加熱元件采用防爆加熱器進行導熱油間接加熱。這一設計極為重要，因?yàn)樵谏婕昂娇杖加偷纫兹冀橘|(zhì)的試驗中，直接加熱可能引發燃油積碳甚至爆炸等嚴重問題，而間接加熱能有效防止此類情況發生，確保加熱過程的安全性。當系統啟動升溫指令后，防爆加熱器通電，電能轉化為熱能，使導熱油溫度升高。高溫的導熱油通過熱交換，將熱量傳遞給油箱內的油液，從而實現油液溫度的上升。

2. 降溫原理

降溫系統利用制冷機組和盤管來實現對油箱內油液的制冷。其工作原理基于制冷循環，這是一個涉及熱力學過程的復雜機制。制冷機組中的壓縮機將低溫低壓的制冷劑氣體壓縮成高溫高壓的氣體，該氣體隨后進入冷凝器。在冷凝器中，高溫高壓的制冷劑氣體與外界冷卻介質（如空氣或水）進行熱交換，釋放熱量后冷凝成高壓液體。高壓液體通過節流裝置（如膨脹閥）降壓，變成低溫低壓的液體和氣體混合物，隨后進入蒸發器。在蒸發器中，低溫低壓的制冷劑吸收油箱內油液的熱量，使油液溫度降低，制冷劑自身則氣化成低溫低壓的氣體，再次被壓縮機吸入，開始新的循環。通過這種方式，持續不斷地將油箱內油液的熱量帶走，實現降溫效果。制冷功率同樣可根據降溫效率要求進行設計，以滿足不同試驗對降溫速度的需求。

3. 溫度恒定原理

為確保試驗過程中油液溫度的穩定性，控制系統起著核心作用。系統配備有溫度傳感器，實時監測油箱內油液的溫度，并將溫度數據反饋給控制系統?？刂葡到y(tǒng)采用先進的控制算法，如 PID控制算法。當溫度傳感器檢測到油液溫度偏離設定值時，控制系統根據偏差的大小和方向，調整升溫系統或降溫系統的工作狀態。若溫度低于設定值，控制系統會增加加熱功率或減少制冷功率；若溫度高于設定值，則降低加熱功率或增大制冷功率，從而使油液溫度始終穩定在設定的溫度值附近，實現可編程恒溫設計，溫度控制精度可根據試驗需要達到±0.5 - 5℃。

液壓控制原理

1. 壓力調節原理

液壓站在整個試驗臺系統中承擔著液壓油增壓及壓力調節的重要職責。系統通過壓力調節閥來實現對所需壓力的精確控制。壓力調節閥是一種能夠根據系統壓力信號自動調節閥門開度的裝置。當系統需要升高壓力時，壓力調節閥減小閥門開度，使液壓油在流動過程中受到更大的阻力，從而導致系統壓力上升；反之，當系統需要降低壓力時，壓力調節閥增大閥門開度，液壓油流動阻力減小，系統壓力隨之降低。壓力調節閥的調節精度極高，能夠確保系統壓力在0.5 - 32Mpa（航空燃油試驗臺）或 0.5 - 40Mpa（航空紅油、藍油試驗臺）范圍內精確可調，且表顯精度達到 0.25%，為測試產品提供穩定、準確的壓力環境。

2. 流量調節原理

流量調節通過變頻電機驅動油泵來實現。變頻電機能夠根據控制系統發出的指令，精確調節自身的轉速。油泵的流量與電機轉速成正比關系，當電機轉速提高時，油泵在單位時間內輸送的液壓油體積增加，系統流量增大；當電機轉速降低時，油泵流量相應減小。通過這種方式，系統能夠在低流量0 - 10L/min到高流量0 - 150L/min（航空燃油試驗臺）、0 - 350L/min（航空紅油試驗臺）、0 - 400L/min（航空藍油試驗臺）范圍內靈活調節流量，且表顯精度達到 1%。此外，還可根據特殊需求設計大流量至 500L/min 或 1000L/min，滿足不同測試產品對流量的多樣化要求。

二、高 / 低溫試驗臺的構造

高 / 低溫試驗臺主要由特殊油箱、升溫系統、降溫系統、液壓站、控制系統等幾個核心部分組成，每個部分都承擔著不可或缺的功能，它們相互協作，共同完成對測試產品的高 / 低溫性能測試任務。

1. 特殊油箱

特殊油箱作為整個試驗臺的液壓油儲存容器，并非普通的儲油裝置。它采用不銹鋼制作，這是因?yàn)椴讳P鋼具有良好的耐腐蝕性，能夠有效抵抗液壓油以及高 / 低溫環境對油箱的侵蝕，延長油箱的使用壽命。此外，油箱還配備有防爆液位傳感器和溫度傳感器等參數監控元件。防爆液位傳感器用于實時監測油箱內液壓油的液位高度，防止液位過高或過低對試驗造成不利影響。

2. 升溫系統

升溫系統通常采用油箱內加熱或管道內加熱兩種方式，核心加熱元件為防爆加熱器。防爆加熱器采用特殊的設計和制造工藝，確保在有易燃易爆氣體存在的環境中安全運行。在加熱過程中，導熱油作為熱傳遞的媒介，在加熱器的作用下溫度升高，然后將熱量傳遞給油箱內的油液。為了保證加熱的均勻性和穩定性，升溫系統還配備有循環裝置，使導熱油在系統內循環流動，避免出現局部過熱或過冷的現象。

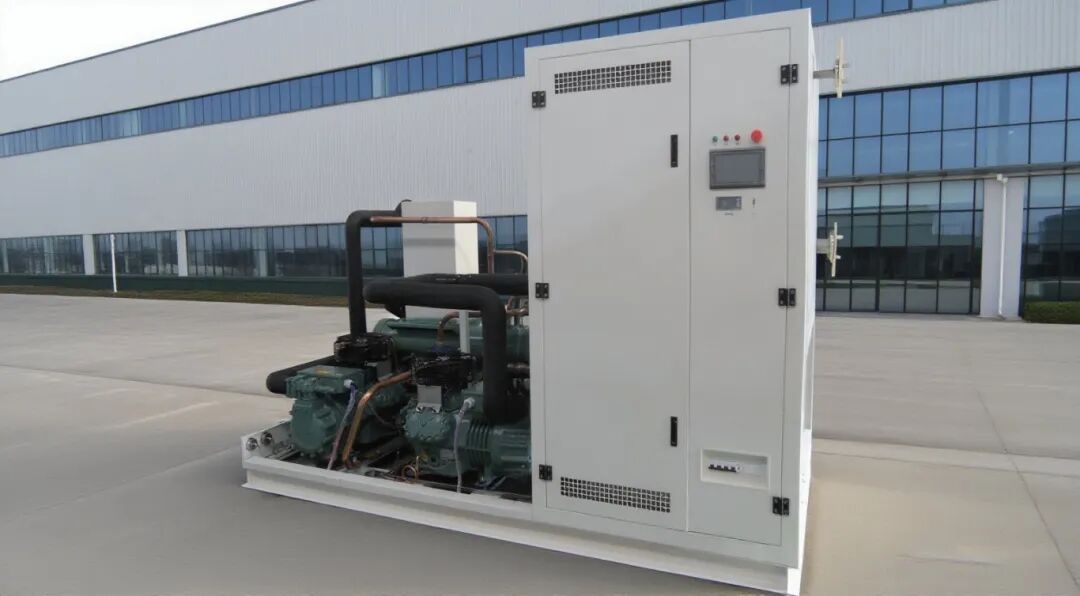

3. 降溫系統

降溫系統主要由制冷機組和盤管組成。制冷機組是整個降溫系統的核心設備，其工作原理基于逆卡諾循環，通過壓縮機、冷凝器、蒸發器和節流閥等部件的協同工作，實現熱量的轉移。盤管則安裝在油箱內，低溫的制冷劑在盤管內流動，與油箱內的油液進行熱交換，吸收油液的熱量，從而降低油液溫度。

4. 液壓站

液壓站是整個試驗臺的動力核心，主要由泵吸油口控制閥、油泵、防爆變頻電機、單向閥、一級過濾器、二級過濾器、溢流閥、電磁閥、壓力表、壓力傳感器、電磁閥、溫度傳感器、回油電磁閥、節流閥等眾多部件組成。

5. 控制系統

控制系統猶如試驗臺的 “大腦”，負責對整個試驗過程進行全面的控制和監測。它通常由工業計算機、可編程邏輯控制器（PLC）、數據采集卡、傳感器、人機界面（HMI）等組成。

三、高 / 低溫試驗臺在相關領域的重要性

高 / 低溫試驗臺在航空航天、船舶兵器等眾多領域發揮著不可替代的重要作用，是保障設備性能和可靠性的關鍵環節。

1. 航空航天領域

在航空航天領域，飛行器需要在極端復雜多變的環境中運行，從高空的低溫低壓環境到發動機等部位的高溫環境，對飛行器上的各種設備和部件都提出了極高的要求。以飛機為例，其燃油、潤滑、冷卻系統中的泵閥元件等關鍵部件，必須在不同溫度條件下都能可靠工作，否則將直接威脅飛行安全。高 / 低溫試驗臺能夠模擬飛機在實際飛行中可能遇到的各種高低溫工況，對這些部件進行全面、嚴格的性能測試。通過試驗，工程師可以獲取部件在不同溫度環境下的性能數據，如流量、壓力控制精度、密封性能、耐久性等，從而對部件的設計、材料選擇以及制造工藝進行優化和改進。

2. 船舶兵器領域

在船舶兵器領域，設備同樣需要面臨各種惡劣環境的考驗。例如，船舶在不同海域航行時，環境溫度差異較大，而兵器裝備在儲存和使用過程中也可能經歷高溫、低溫等極端條件。高 / 低溫試驗臺可以模擬這些環境條件，對船舶的液壓系統、武器裝備的動力系統等進行測試。通過測試，能夠提前發現設備在不同溫度環境下可能出現的問題，如液壓油在低溫下的流動性變差導致系統響應遲緩，高溫環境下設備的散熱不良引發故障等。

四、面向未來的技術演進

高 / 低溫試驗臺作為一種能夠模擬極端溫度環境并提供精確液壓條件的關鍵測試設備，在航空航天、船舶兵器等眾多領域發揮著舉足輕重的作用。其復雜而精妙的工作原理和構造，為保障設備在極端環境下的性能和可靠性提供了有力支持。而湖南泰德航空技術有限公司在這一領域的深耕與創新，更為高 / 低溫試驗臺的發展注入了強大動力，推動著相關領域不斷向前邁進。隨著科技的不斷進步，高 / 低溫試驗臺的技術也將持續創新和完善，為更多領域的發展提供堅實保障。

泰德航空的高/低溫試驗臺如同一位嚴苛的考官，用精確到0.5℃的溫度控制、40MPa的高壓模擬，守護著中國航空器的每一次起飛。在這座"溫度煉金室"里，冰冷的金屬被賦予生命的可靠性，而背后正是中國企業從跟跑到領跑的技術突圍之路。當我們的飛行器穿越云層時，那些經過千度淬煉的液壓元件，正無聲訴說著地面試驗臺上發生的科技傳奇。
