談起晶體振蕩器，相信從事或是了解電子行業的朋友們知道：晶體振蕩器是一種電子設備中常用的元件，它的主要作用是為電路提供穩定、精確的頻率信號。晶體振蕩器的基本工作原理是利用石英晶體的壓電效應和諧振特性來產生恒定的頻率。所以，我們常把晶振比喻為數字電路的心臟，這是因?yàn)椋瑪?shù)字電路的所有工作都離不開時鐘信號，晶振直接控制著整個系統，若晶振不運作那么整個系統也就癱瘓了，所以晶振是決定了數字電路開始工作的先決條件。

所以，晶振是電子設備中的關鍵元件，它們在控制和同步電子設備中起著至關重要的作用，而我們?nèi)粘Ｖ兴f的“晶振”一般所指的就是“石英晶體諧振器”。本章節將跟大家分享的是：晶振基礎知識的全面概述，包括晶振的工作原理、主要類型以及應用等。

一、晶體振蕩器的定義

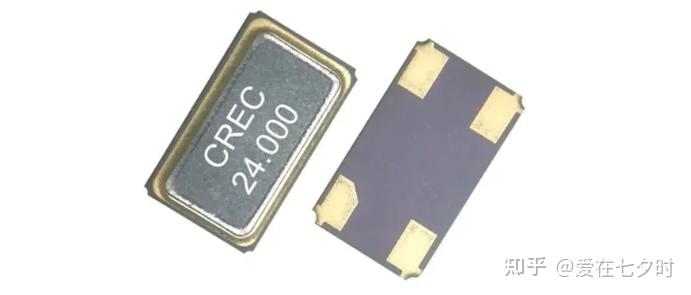

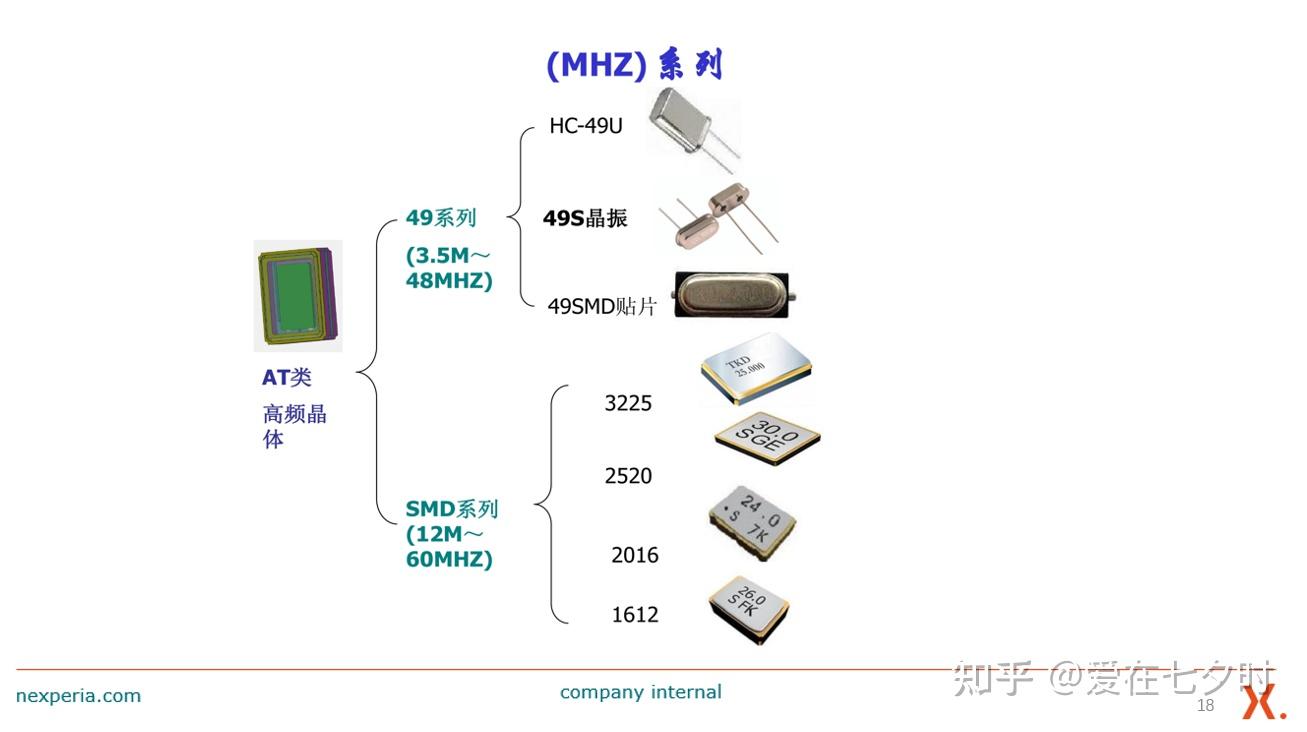

晶振，全稱為：晶體振蕩器。因?yàn)樗菑囊粔K石英晶體上按一定方位角切下薄片（簡稱為晶片），所以也叫：石英晶體諧振器，簡稱為：石英晶體或晶體、晶振。日常用英文全稱：quartz crystal unit或quartz crystal resonator，常被標識為Xtal，Extenal Crystal Osillator，外部晶振器，因?yàn)榫д駟卧３Ｗ鳛殡娐吠饨?，簡稱石英晶體或晶振，是利用石英晶體（又稱水晶）的壓電效應，用來產生高精度振蕩頻率的一種電子元件，屬于被動元件。該元件主要由石英晶片、基座、外殼、銀膠、銀等成分組成。根據引線狀況可分為直插（有引線）與表面貼裝（無引線）兩種類型。當前常見的主要封裝型號有HC-49U、HC-49/S、GLASS、UM-1、UM-4、UM-5與SMD。

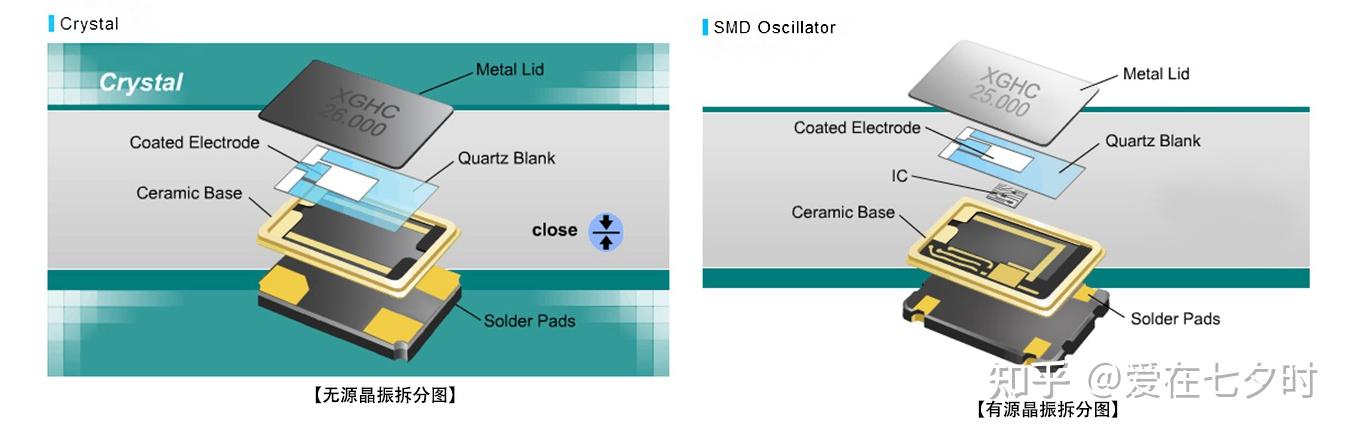

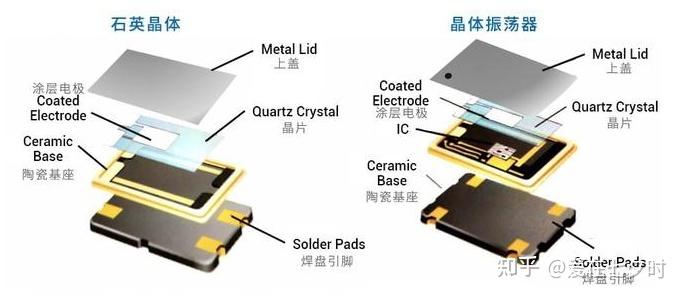

在其封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

因?yàn)榫д袷请娮与娐分凶畛Ｓ玫碾娮釉?，所以其電路符?hào)一般用字母“X”、“G”或“Z”表示，單位為Hz，晶振的圖形符號如下圖所示：

二、晶體振蕩器的工作原理

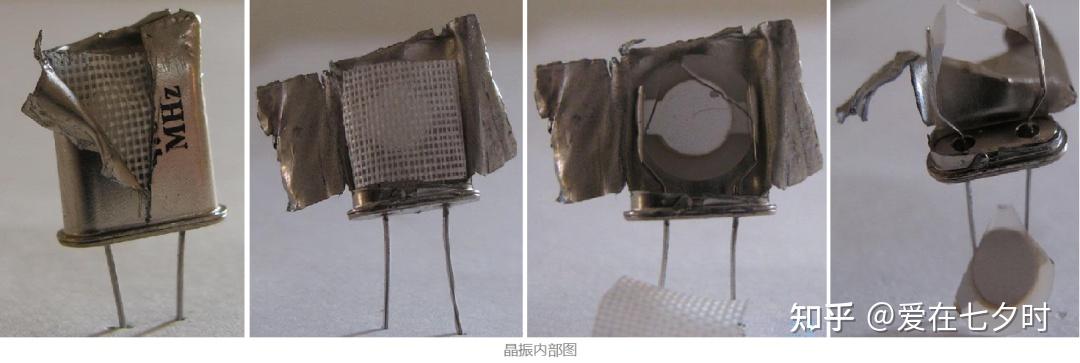

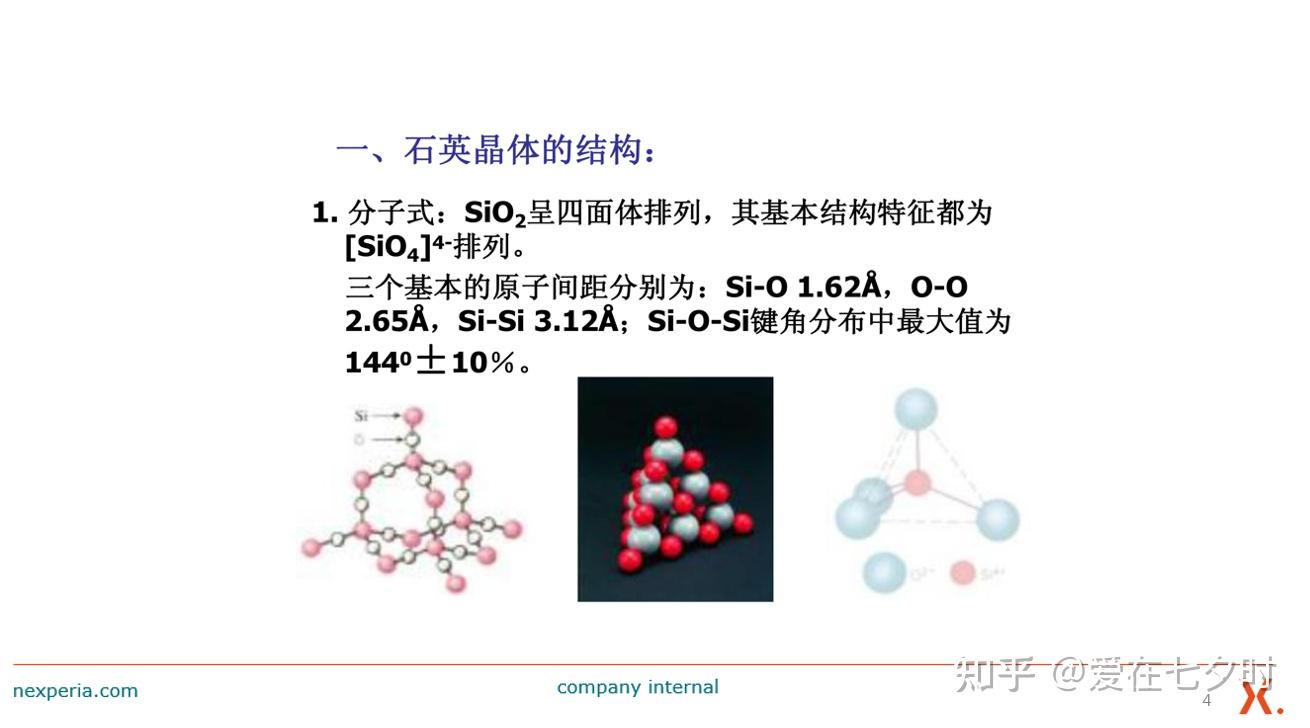

英晶體振蕩器是高精度和高穩定度的振蕩器，被廣泛應用于彩電、計算機、遙控器等各類振蕩電路中，以及通信系統中用于頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信號 。石英晶體振蕩器是利用石英晶體(二氧化硅的結晶體)的壓電效應制成的一種諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片，它可以是正方形、矩形或圓形等)，在它的兩個對應面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

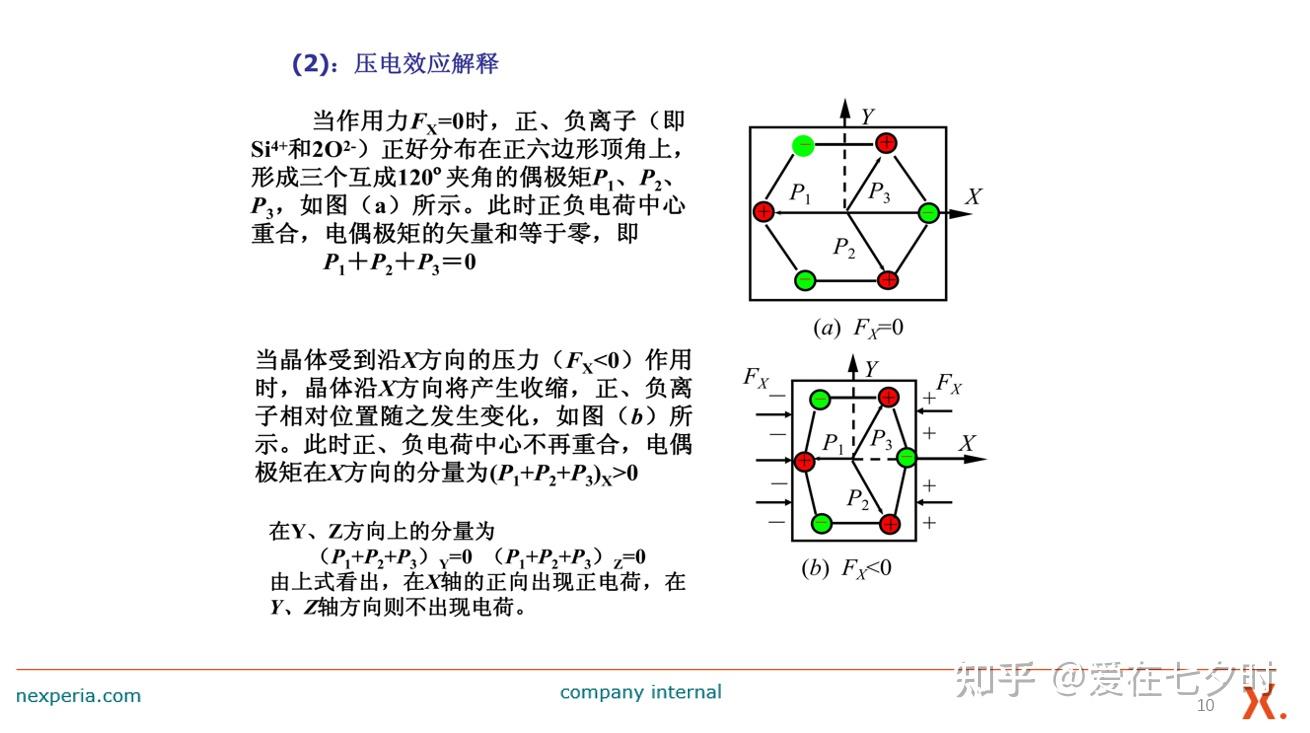

若在石英晶體的兩個電極上加一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。

在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。

1、壓電效應

公元1880年法國物理學家居里兄弟Jacques和Pierre Curie進行研究發現，在水晶片上施以機械應力時,會產生電荷的偏移,即為壓電效應。

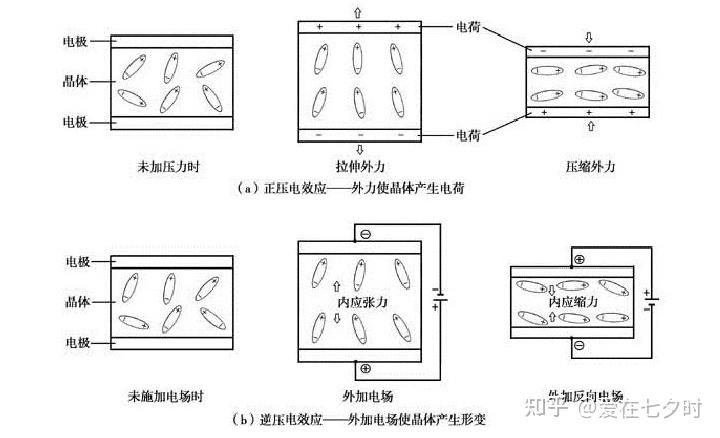

晶振的壓電效應是指對晶振施加機械壓力時，晶振會產生電場；反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場；這種物理現象就是所謂的壓電效應。

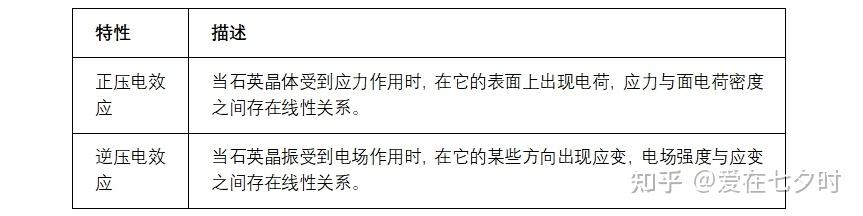

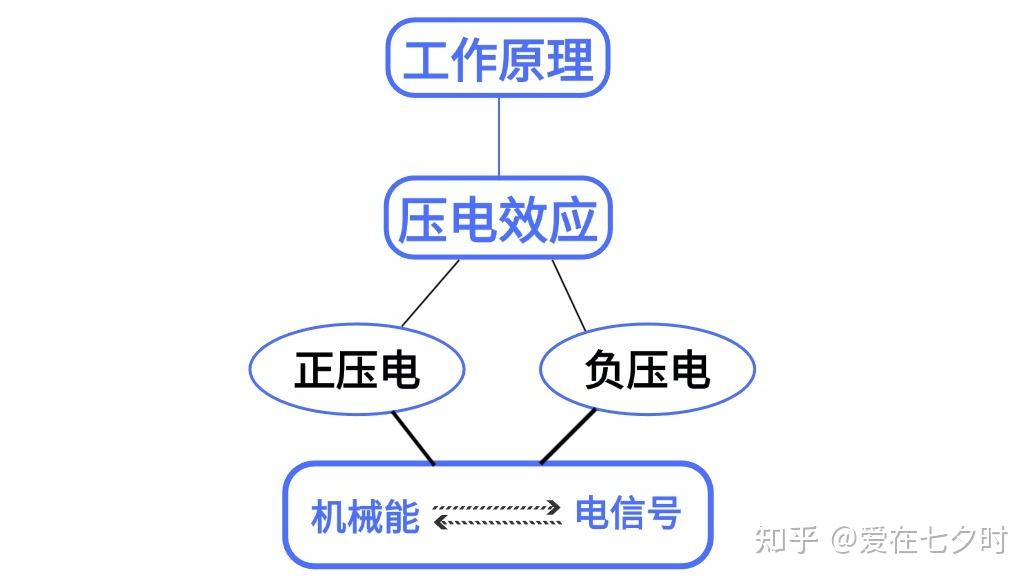

下表總結了關于晶振的壓電效應的相關信息：

這種效應使得晶振能夠?qū)C(jī)械能轉化為電信號，或者相反，將電信號轉化為機械能。這種特性使得晶振在許多電子設備中發揮著至關重要的作用，尤其是在要求頻率穩定性高的應用中。

2、壓電諧振

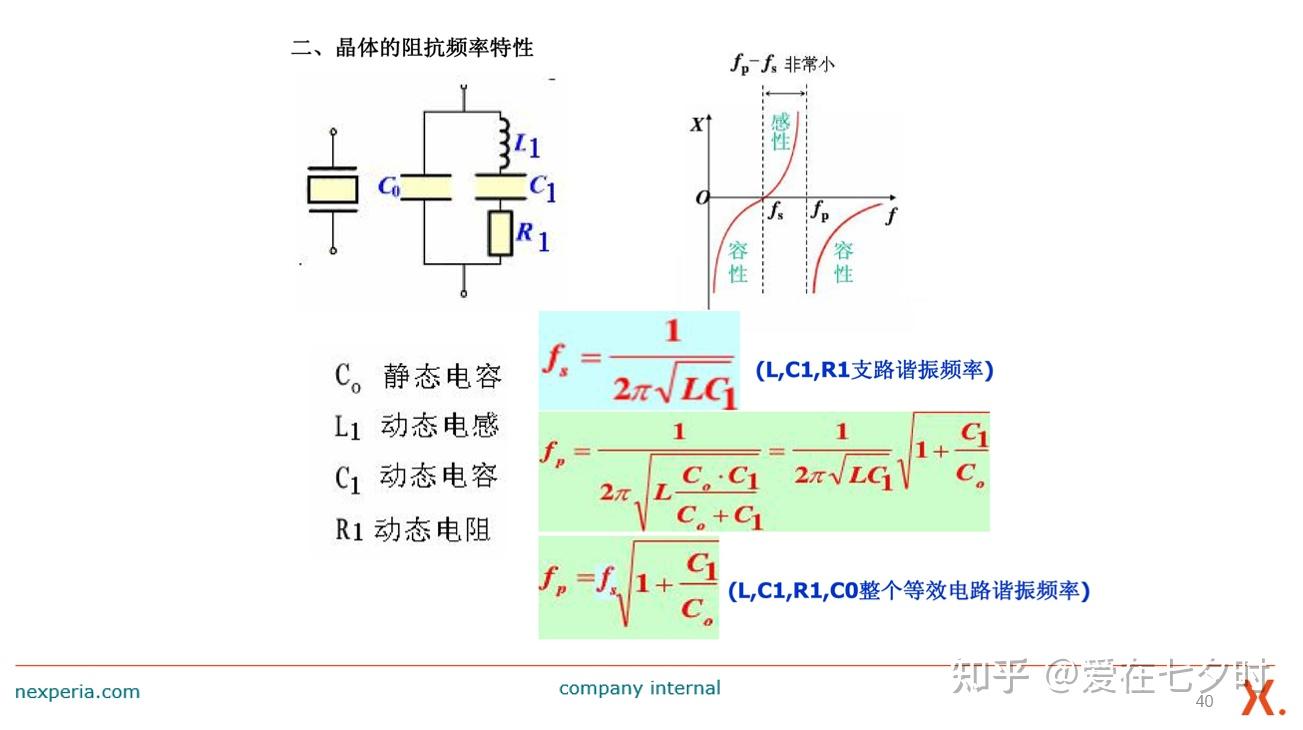

當晶體不振動時，可把它看成一個平板電容器稱為靜電電容C，它的大小與晶片的幾何尺寸、電極面積有關，一般約幾個PF到幾十PF。當晶體振蕩時，機械振動的慣性可用電感L來等效。一般L的值為幾十mH到幾百mH。晶片的彈性可用電容C來等效，C的值很小，一般只有0.0002～0.1pF。晶片振動時因摩擦而造成的損耗用R來等效，它的數值約為100Ω。由于晶片的等效電感很大，而C很小，R也小，因此回路的品質因數Q很大，可達1000～10000。加上晶片本身的諧振頻率基本上只與晶片的切割方式、幾何形狀、尺寸有關，而且可以做得精確，因此利用石英諧振器組成的振蕩電路可獲得很高的頻率穩定度 。計算機都有個計時電路，盡管一般使用“時鐘”這個詞來表示這些設備，但它們實際上并不是通常意義的時鐘，把它們稱為計時器可能更恰當一點。計算機的計時器通常是一個精密加工過的石英晶體，石英晶體在其張力限度內以一定的頻率振蕩，這種頻率取決于晶體本身如何切割及其受到張力的大小。

有兩個寄存器與每個石英晶體相關聯，一個計數器(counter)和一個保持寄存器(holdingregister)。石英晶體的每次振蕩使計數器減1。當計數器減為0時，產生一個中斷，計數器從保持寄存器中重新裝入初始值。這種方法使得對一個計時器進行編程，令其每秒產生60次中斷(或者以任何其它希望的頻率產生中斷)成為可能。每次中斷稱為一個時鐘嘀嗒(clocktick)。晶振在電氣上可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡，電工學上這個網絡有兩個諧振點，以頻率的高低分其中較低的頻率為串聯諧振，較高的頻率為并聯諧振。由于晶體自身的特性致使這兩個頻率的距離相當?shù)慕咏谶@個極窄的頻率范圍內，晶振等效為一個電感，所以只要晶振的兩端并聯上合適的電容它就會組成并聯諧振電路。

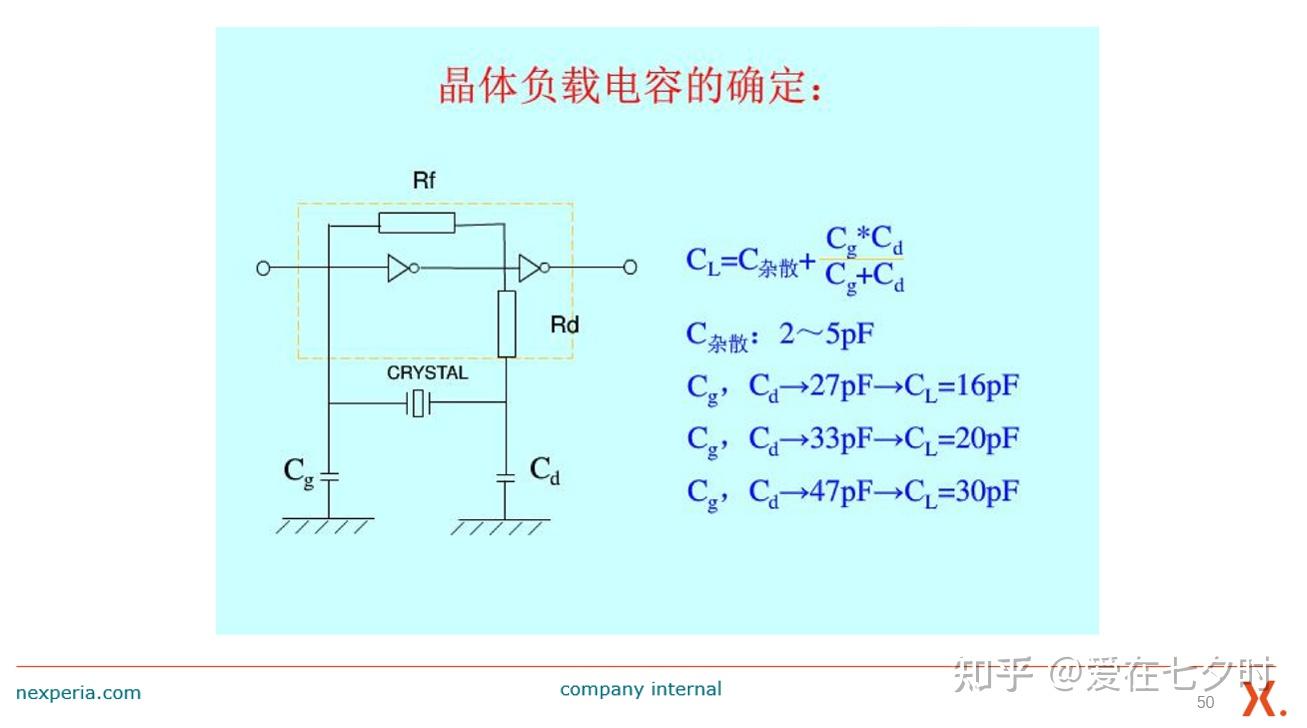

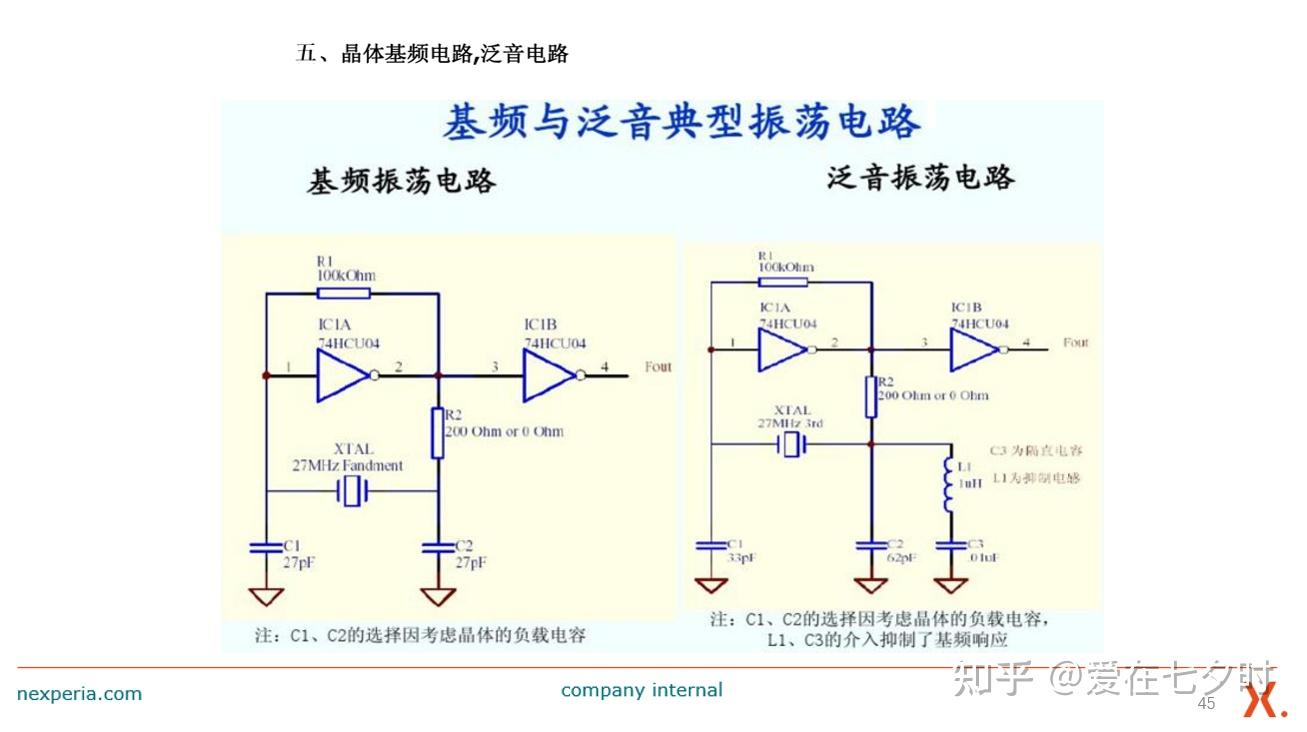

這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。一般的晶振振蕩電路都是在一個反相放大器(注意是放大器不是反相器)的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。

綜合來講，晶振的主要原理是利用諧振頻率的晶體振動特性，并將其電學效應轉化成電信號輸出。在晶體振蕩器中，晶體諧振頻率與電容和電感構成的諧振回路共同作用，從而使電路自激振蕩并輸出所需的電信號。

三、晶體振蕩器的實用基礎知識

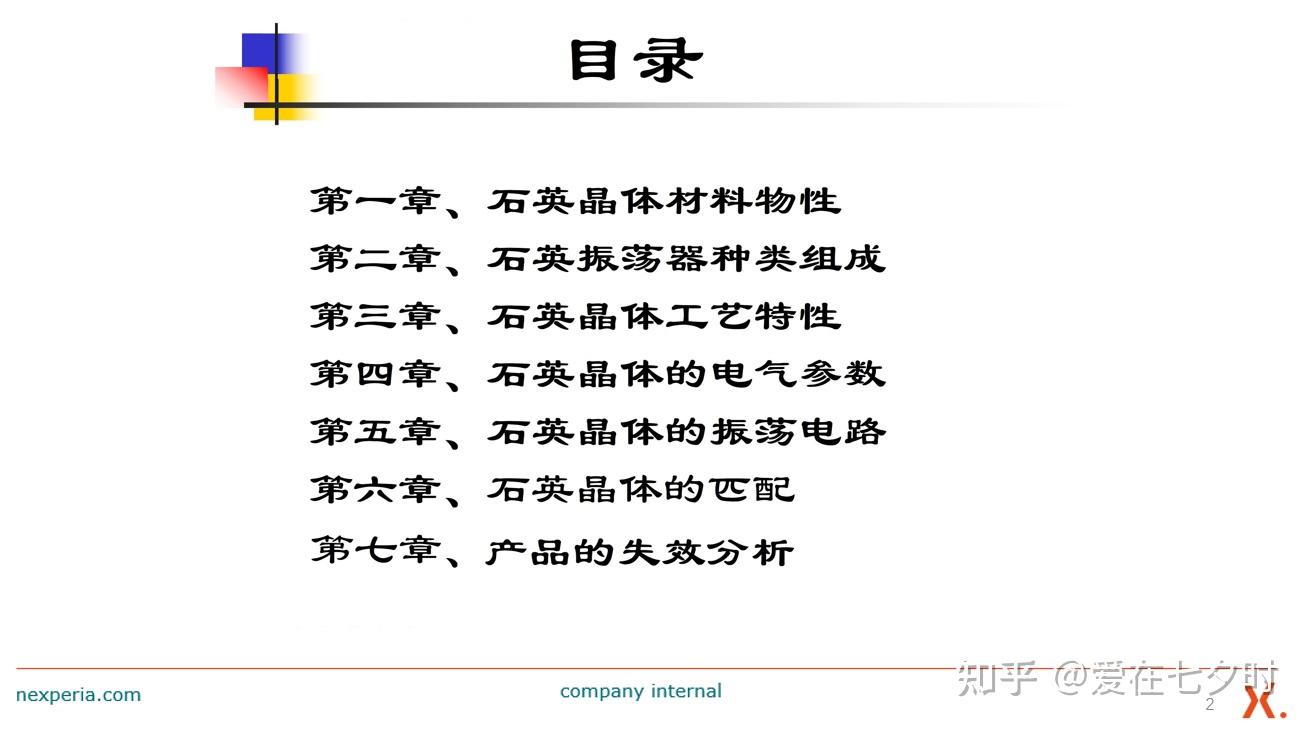

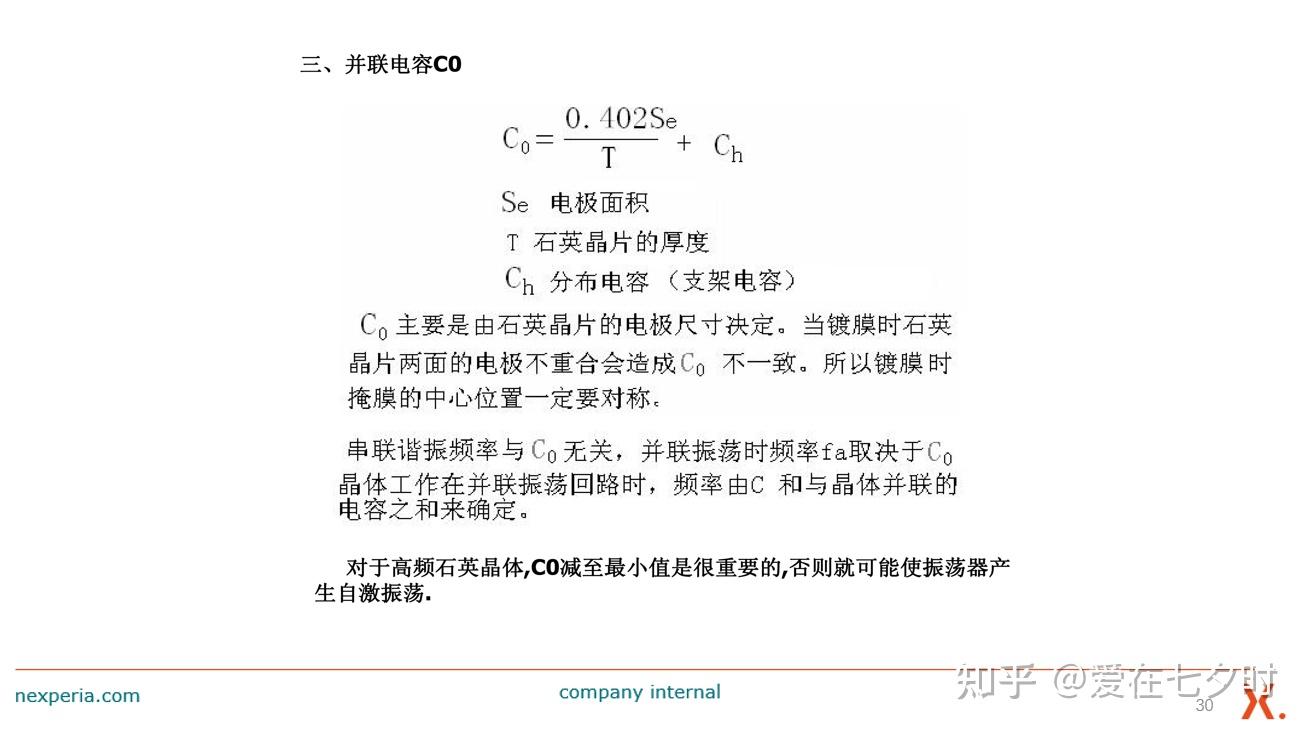

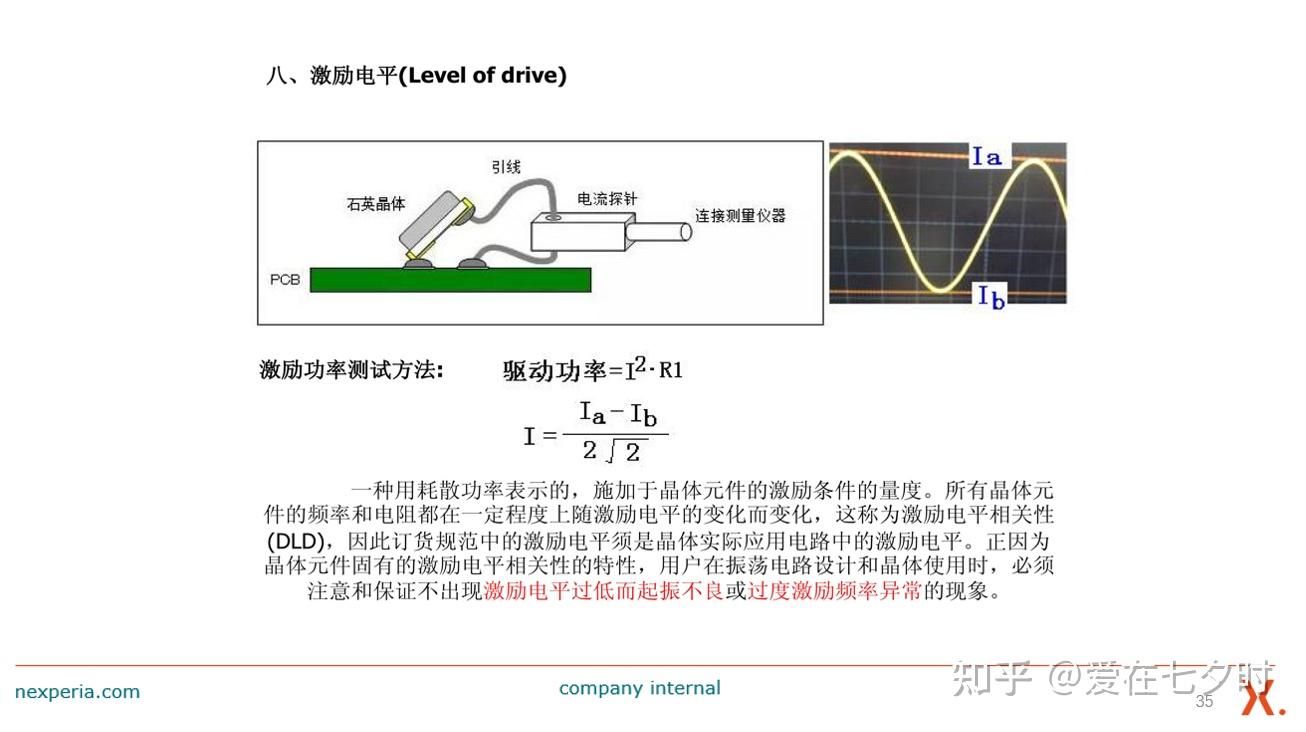

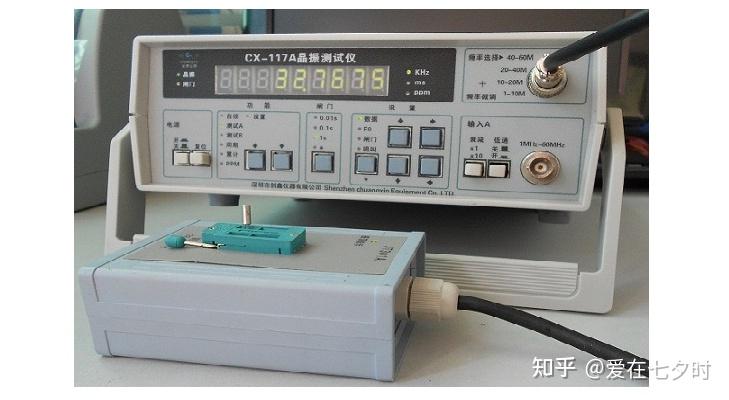

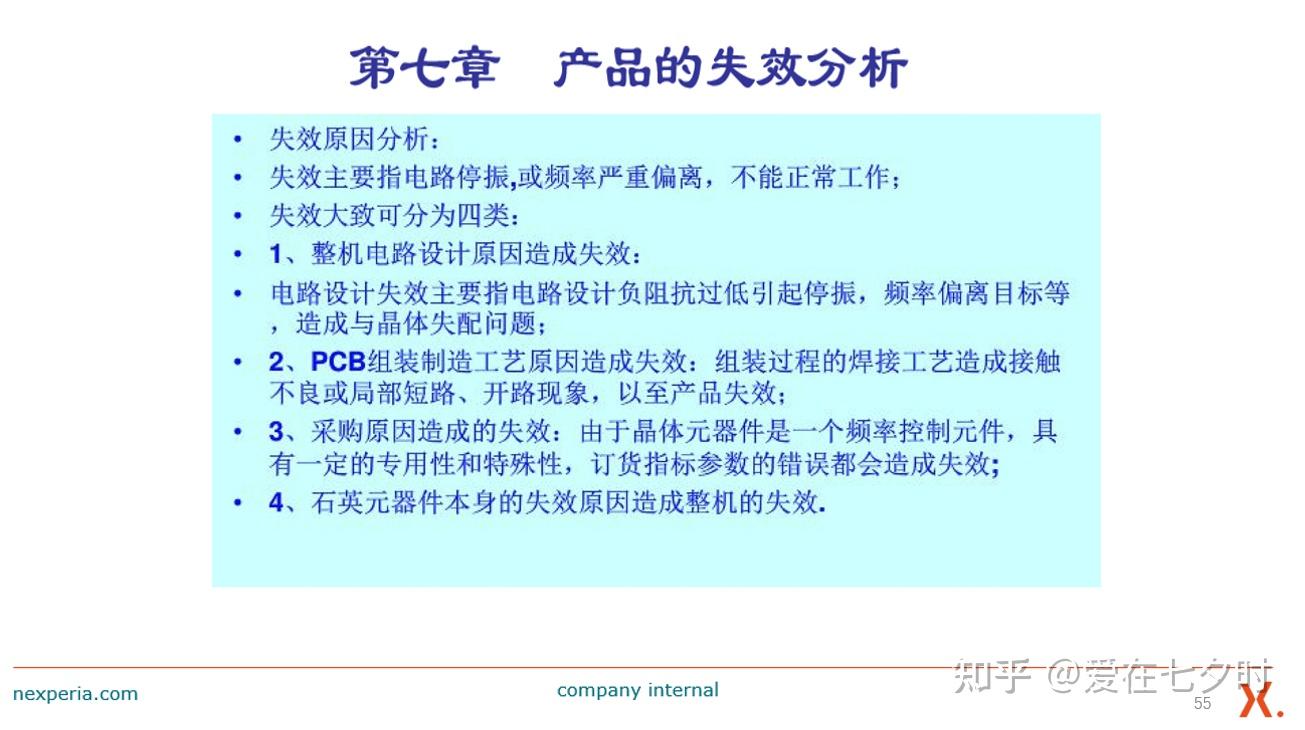

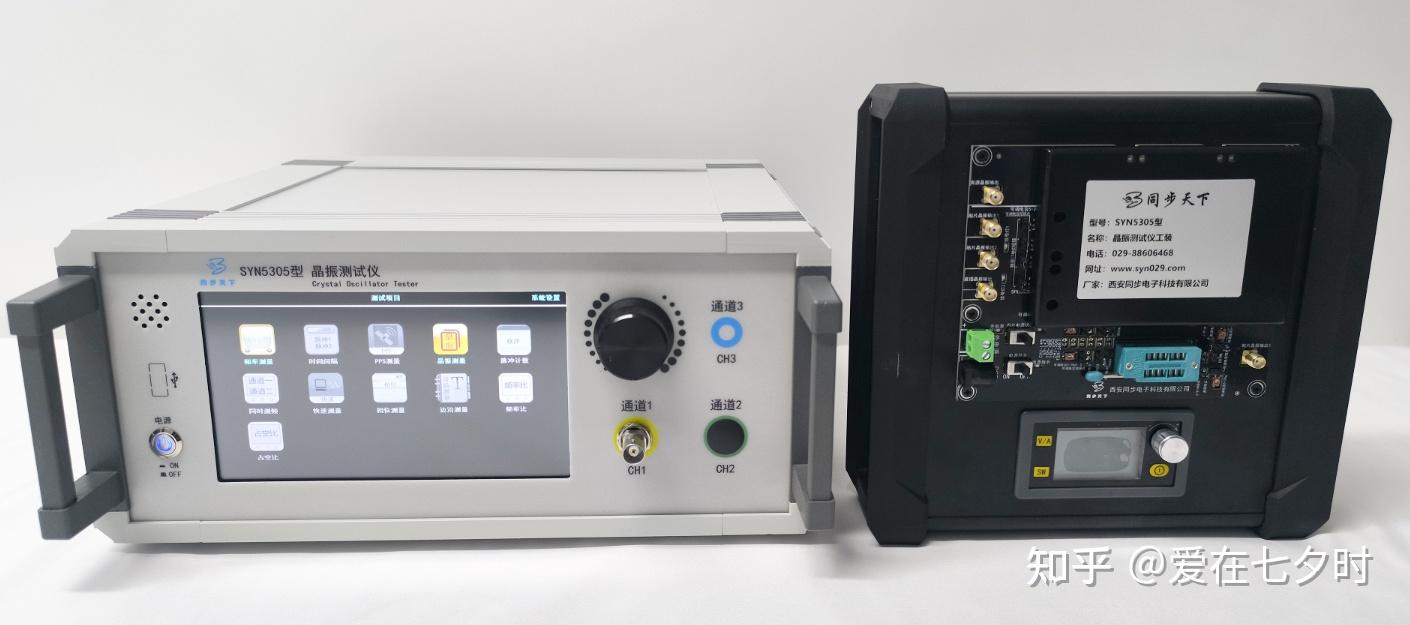

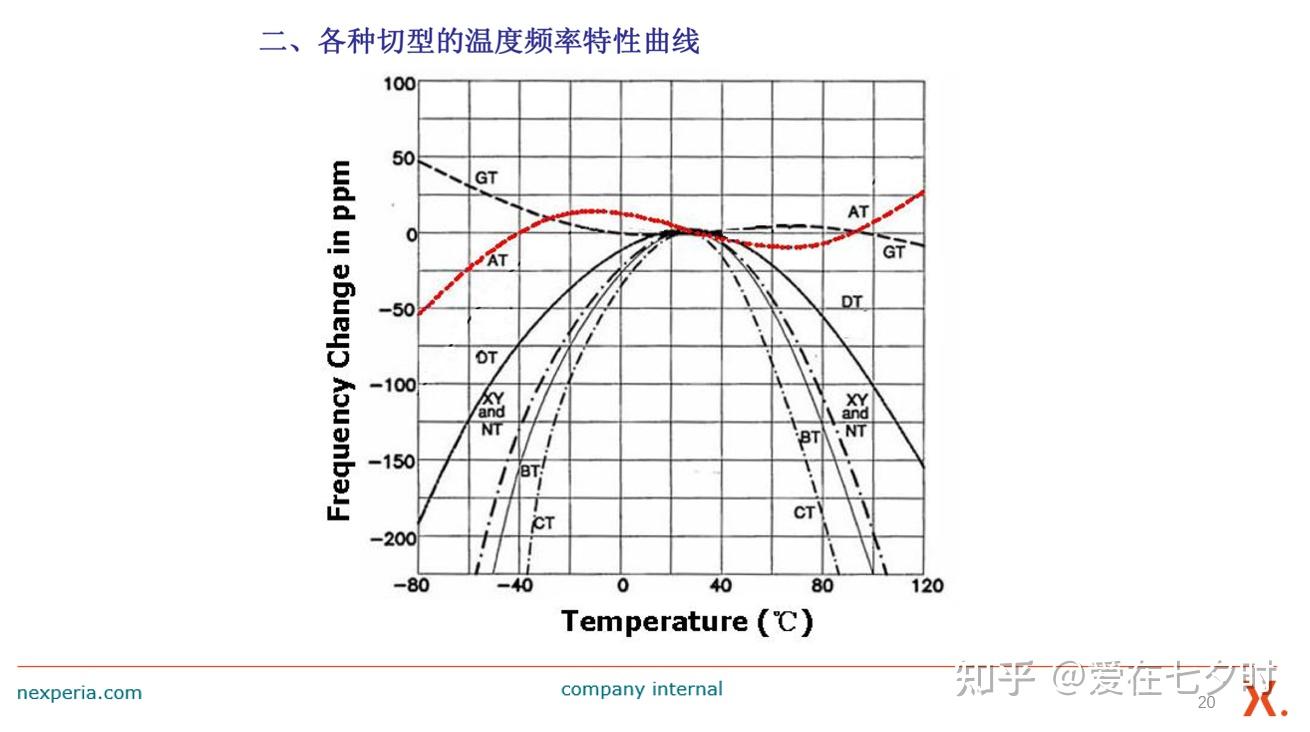

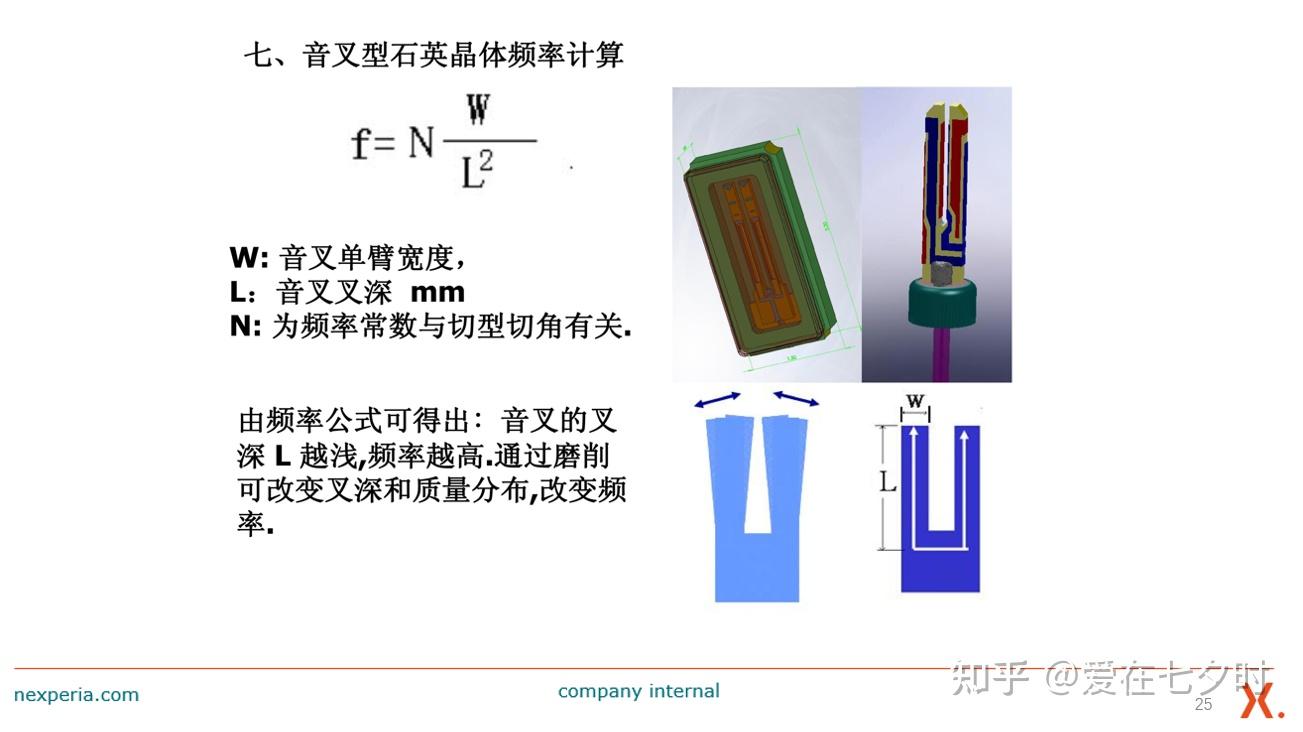

以下就是我本章節想要跟大家分享的“晶振的實用基礎知識”的相關內容，希望有興趣或是同行的朋友可以一起多交流學習，如有不對或是遺漏的地方，還希望大家多多批評指正：

????

因?yàn)楸綪PT章節太多，剩下部分如有朋友有需要，可加入我“知識星球”免費下載PDF版本。注意：此資料只可供自己學習，不可傳閱，平臺有下載記錄，切記！文末有加入“星球”方式，歡迎加入后一起交流學習。

四、晶體振蕩器的優缺點分析

晶體振蕩器是一種廣泛應用于電子設備、通信和計算機系統的時鐘源。它通過利用石英晶體的壓電效應來產生精確的頻率。然而，就像任何其他技術一樣，晶體振蕩器也有其優點和缺點。

1、晶體振蕩器的優點

a.高穩定性

晶體振蕩器的主要優點是其穩定性。由于石英晶體的壓電效應，晶體振蕩器能夠產生非常穩定的頻率變化。這使得它們成為理想的時鐘源，特別是在需要高精度定時的應用中。

b.高可靠性

由于其構造簡單且工作原理可靠，晶體振蕩器通常比其他的時鐘源更可靠。它們不會出現像電容或電阻那樣的隨機失效問題。

c.高分辨率

相比于其他類型的振蕩器，如數字電路中的RC振蕩器，晶體振蕩器可以提供更高的分辨率。這是因?yàn)樗鼈兊念l率變化是由石英晶體的壓電效應驅動的，而不是由溫度或其他環境因素驅動的。

d.低功耗

晶體振蕩器在工作時消耗的功耗非常低，這對于電池供電的設備來說是一個重要的優勢。

e.長壽命

晶體振蕩器的使用壽命長，能夠在長時間內保持穩定的工作狀態。

2、晶體振蕩器的缺點

a.對環境條件的敏感性

石英晶體對環境條件（如溫度、濕度等）非常敏感。這可能會影響到晶體振蕩器的性能，尤其是在溫度變化較大的環境中。

b.成本較高

盡管晶體振蕩器在許多情況下都非常有用，但它們的制造過程相對復雜，因此成本相對較高。這可能使得它們在一些成本敏感的應用中不太實用。

c.信號電平固定

相對于晶體諧振器，晶體振蕩器的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差。

d.起動時間較長

石英振蕩器需要較長的起動時間，這對于一些需要快速啟動的應用來說是一個缺點。

e.體積較大

晶體振蕩器相比于無源晶體通常體積較大，雖然隨著工藝的改善，現在有的晶體振蕩器是表貼的，體積和晶體諧振器相當。

總結來說，晶體振蕩器以其高穩定性、高可靠性和高分辨率而受到贊譽。然而，它們也存在一些限制，例如對環境條件的敏感性、成本較高、信號電平固定、起動時間較長以及體積較大等。因此，選擇是否使用晶體振蕩器取決于具體的應用需求和可用資源。

五、影響晶體振蕩器振蕩頻率的主要因素

1、工作點變化

我們之前已經了解過晶體管，并且知道了工作點的重要性，對于晶振來說，這個工作點的穩定性需要更高的考慮。

使用的有源器件的操作被調整到其特性的線性部分，該點由于溫度變化而移動，因此穩定性受到影響。

2、溫度變化

振蕩電路中的振蕩電路包含各種元件，例如電阻、電容和電感。它們的所有參數都取決于溫度，由于溫度的變化，它們的值會受到影響，這就會影響到振動電路頻率的變化。

3、電源影響

供電功率的變化會影響頻率，電源變化導致V cc變化，從而影響所產生的振蕩頻率。

為了避免這種情況的發生，實施了穩壓電源系統，簡稱為 RPS。

4、輸出負載變化

輸出電阻或輸出負載的變化會影響振蕩器的頻率。當連接負載時，儲能電路的有效電阻會發生變化。

LC調諧電路的Q因數發生了變化，這就會導致振蕩器的輸出頻率發生變化。

5、元件間電容的變化

元件間電容是在二極管和晶體管等 PN 結材料中產生的電容，這些是由于它們在操作過程中存在的電荷而產生的。

由于溫度、電壓等各種原因，元件間電容會發生變化。不過這個問題可以通過跨過有問題的元件間電容連接 電容來解決。

6、Q值

振蕩器中的 Q（品質因數）值必須很高。調諧振蕩器中的 Q 值決定了選擇性。由于該 Q 與調諧電路的頻率穩定性成正比，因此 Q 值應保持較高。

如果Q值的變化，將會影響到頻率穩定性。

六、四種晶體振蕩器的介紹及工作原理

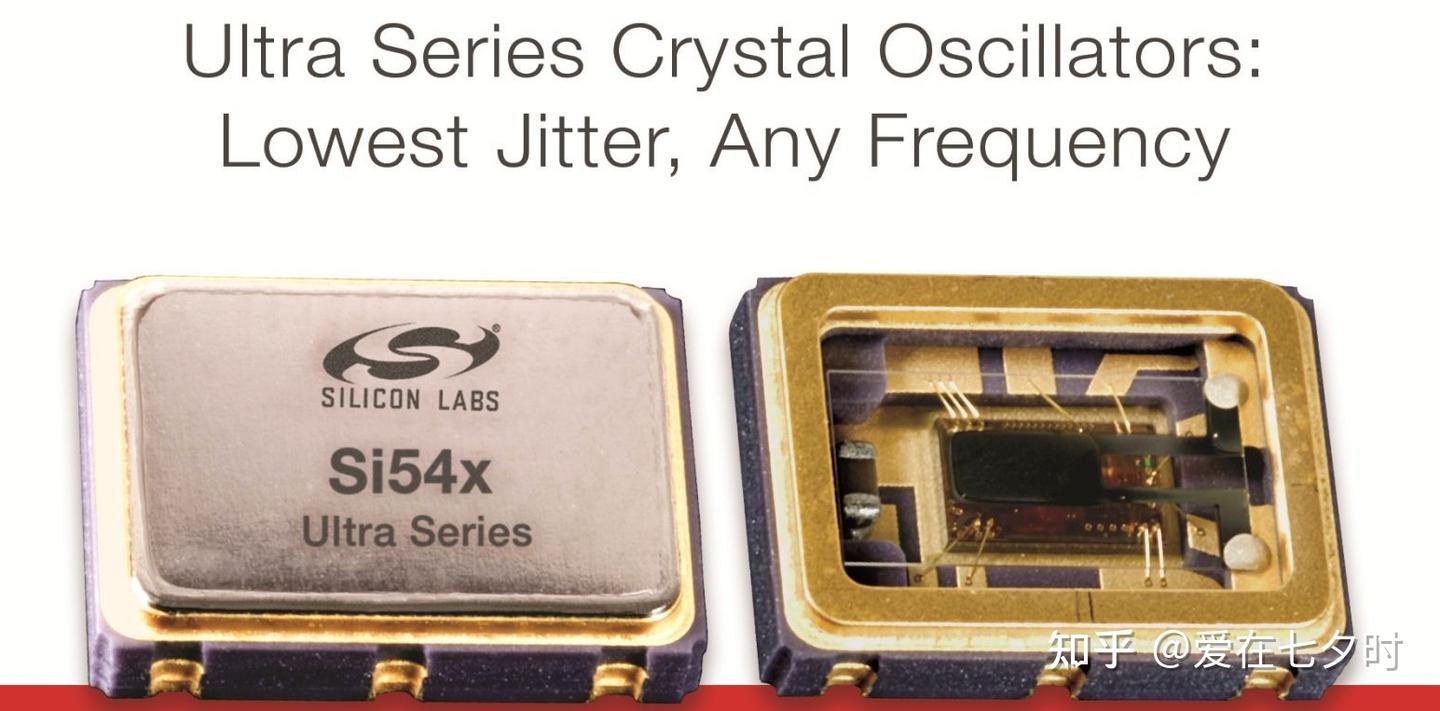

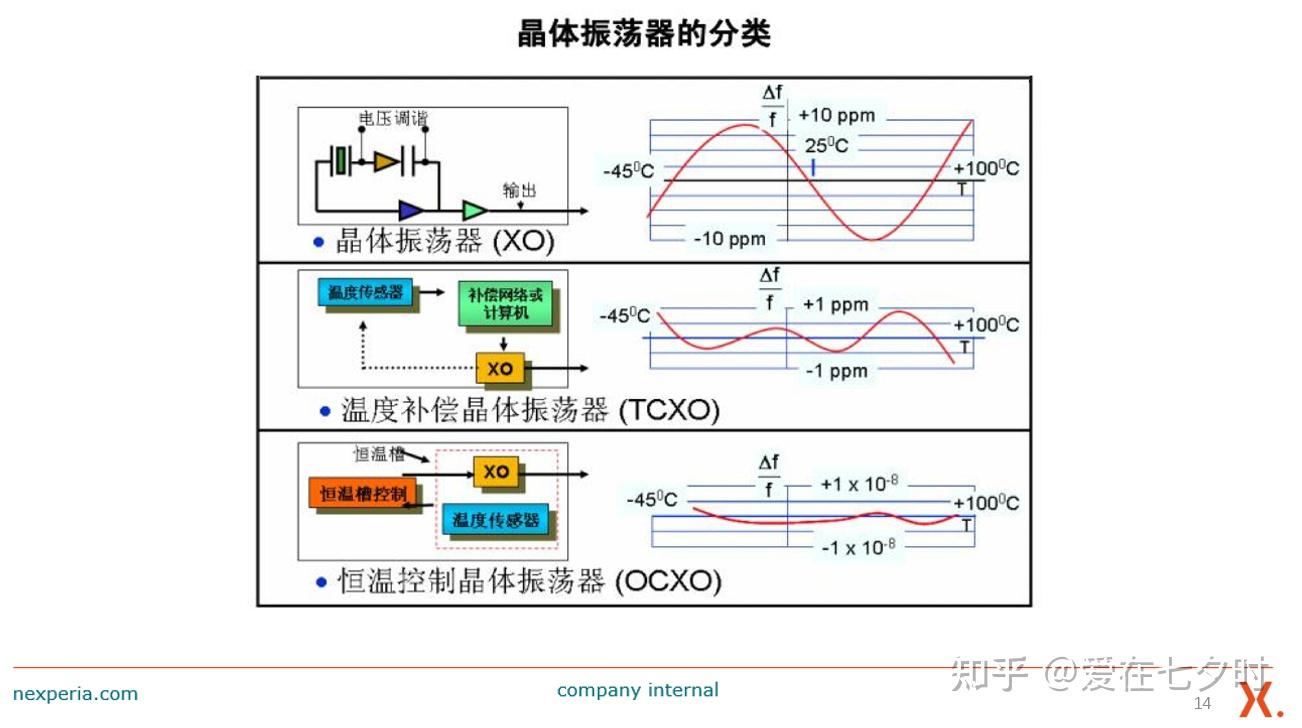

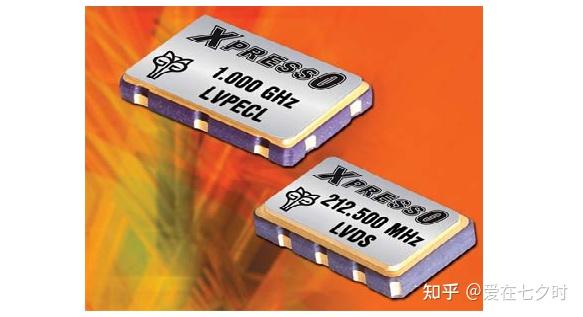

晶體振蕩器是在其封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器的，而其產品一般用金屬外殼封裝，也有用玻璃殼，陶瓷或塑料封裝的。以下要跟大家分享的是4種不同的晶體振蕩器，即：恒溫晶體振蕩器（OCXO），溫度補償晶體振蕩器（TCXO） ，普通晶體振蕩器（SPXO）和壓控晶體振蕩器（VCXO）。

1、恒溫晶體振蕩器（以下簡稱OCXO）

這類型晶振對溫度穩定性的解決方案采用了恒溫槽技術，將晶體置于恒溫槽內，通過設置恒溫工作點，使槽體保持恒溫狀態，在一定范圍內不受外界溫度影響，達到穩定輸出頻率的效果。這類晶振主要用于各種類型的通信設備，包括交換機， SDH傳輸設備，移動通信直放機，GPS接收機，電臺，數字電視及軍工設備等領域。根據用戶需要，該類型晶振可以帶壓控引腳。

OCXO的主要優點是，由于采用了恒溫槽技術，頻率溫度特性在所有類型晶振中是最好的，由于電路設計精密，其短穩和相位噪聲都較好。主要缺點是功耗大，體積大，需要5分鐘左右的加熱時間才能正常工作等

2、溫度補償晶體振蕩器（以下簡稱TCXO）

TCXO溫補晶振是通過其附加的溫度補償電路使周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。它的溫度補償?shù)脑砟鼐褪峭ㄟ^改變振蕩回路中的負載電容，使其隨溫度變化來補償諧振器由于環境溫度變化所產生的頻率漂移。

晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

其對溫度穩定性的解決方案采用了一些溫度補償手段，主要原理是通過感應環境溫度，將溫度信息做適當變換后控制晶振的輸出頻率，達到穩定輸出頻率的效果。傳統的 TCXO是采用模擬器件進行補償，隨著補償技術的發展，很多數字化補償大TCXO開始出現，這種數字化補償?shù)腡CXO又叫DTCXO，用單片機進行補償時我們稱之為MCXO，由于采用了數字化技術，這一類型的晶振在溫度特性上達到了很高的精度，并且能夠適應更寬的工作溫度范圍，主要應用于軍工領域和使用環境惡劣的場合。

3、普通晶體振蕩器（SPXO）

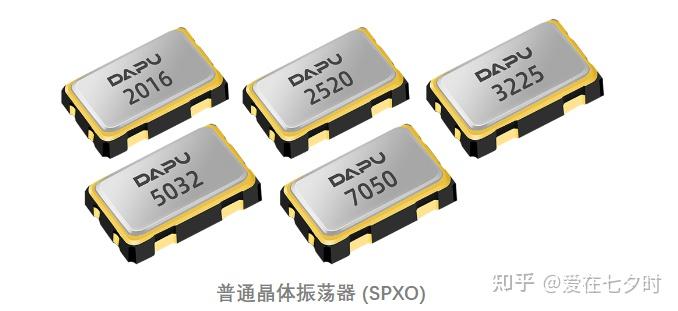

這是一種簡單的晶體振蕩器，通常稱為鐘振，其工作原理為去除“壓控”，“溫度補償”和“AGC”部分，完全是由晶體的自由振蕩完成。這類晶振主要應用于穩定度要求不高的場合。

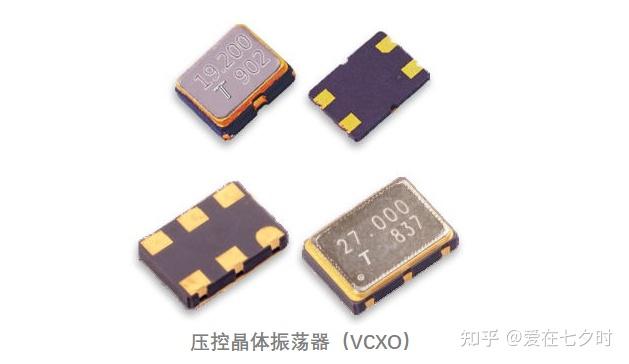

4、壓控晶體振蕩器（VCXO）

這是根據晶振是否帶壓控功能來分類，帶壓控輸入引腳的一類晶振叫VCXO，以上三種類型的晶振都可以帶壓控端口。

晶振的指標

總頻差：在規定的時間內，由于規定的工作和非工作參數全部組合而引起的晶體振蕩器頻率與給定標稱頻率的最大偏差。

說明：總頻差包括頻率溫度穩定度，頻率老化率造成的偏差，頻率電壓特性和頻率負載特性等共同造成的最大頻差一般只在對短期頻率穩定度關心，而對其他頻率穩定度指標不嚴格要求的場合采用例如：精密制導雷達。

頻率穩定度：任何晶振，頻率不穩定是絕對的，程度不同而已，一個晶振的輸出頻率隨時間變化表現出頻率不穩定的三種因素：老化，飄移和短穩。

頻率溫度穩定度：在標稱電源和負載下，工作在規定溫度范圍內的不帶隱含基準溫度或帶隱含基準溫度的最大允許頻偏。

英尺=±（fmax的-FMIN）/（fmax的+ FMIN）；

ftref =±MAX [|（fmax-fref）/ fref |，|（fmin-fref）/ fref |]；

英尺：頻率溫度穩定度（不帶隱含基準溫度）；

ftref：頻率溫度穩定度（帶隱含基準溫度）；

fmax：規定溫度范圍內測得的最高頻率；

FMIN：規定溫度范圍內測得的最低頻率；

f參考：規定基準溫度測得的頻率；

說明：采用 ftref指標的晶體振蕩器其生產難度要高于采用FT指標的晶體振蕩器，故ftref指標的晶體振蕩器售價較高。

開機特性（頻率穩定預熱時間）：指開機后一段時間。（如5分鐘）的頻率到開機后另一段時間（如1小時）的頻率的變化率表示了晶振達到穩定的速度這指標對經常開關的儀器如頻率計等很有用。

說明：在多數應用中，晶體振蕩器是長期加電的，然而在某些應用中晶體振蕩器需要頻繁的開機和關機，這時頻率穩定預熱時間指標需要被考慮到（尤其是對于在苛刻環境中使用的軍用通訊電臺，要求當?shù)念l率段溫度穩定塔度 ≤±0.3ppm（-45℃?85℃），采用OCXO作為本振，頻率穩定預熱時間將不少于5分鐘，而采用MCXO只需要十幾秒鐘）。

頻率老化率：在恒定的環境條件下測量振蕩器頻率時，振蕩器頻率和時間之間的關系這種長期頻率漂移是由晶體元件和振蕩器電路元件的緩慢變化造成的，因此，其頻率偏移的速率叫老化率，可用規定時限后的最大變化率（如 ±10ppb的/天，加電72小時后），或規定的時限內最大的總頻率變化（如：±1ppm的/（第一年）和±5ppm的/（十年））來表示。

晶體老化是因?yàn)樵谏a(chǎn)晶體的時候存在應力，污染物，殘留氣體，結構工藝缺陷等問題。應力要經過一段時間的變化才能穩定，一種叫 “應力補償”的晶體切割方法（SC切割法）使晶體有較好的特性。

污染物和殘留氣體的分子會沉積在晶體片上或使晶體電極氧化，振蕩頻率越高，所用的晶體片就越薄，這種影響就越厲害。這種影響要經過一段較長的時間才能逐漸穩定，而且這種穩定隨著溫度或工作狀態的變化會有反復-使污染物在晶體表面再度集中或分散因此，頻率低的晶振比頻率高的晶振，工作時間長的晶振比工作時間短的晶振，連續工作的晶振比斷續工作的晶振的老化率要好。

說明： TCXO的頻率老化率為：±0.2ppm~±2ppm（第一年）和±1ppm~±5ppm（十年）（除特殊情況，TCXO很少采用每天頻率老化率的指標，因?yàn)榧词乖趯?shí)驗室的條件下，溫度變化引起的頻率變化也將大大超過溫度補償晶體振蕩器每天的頻率老化，因此這個指標失去了實際的意義）.OCXO的頻率老化率為：±0.5ppb?±10ppb的/天（加電72小時后），±30ppb?±2ppm的（第一年），±0.3ppm?3ppm的±（十年）。

短穩：短期穩定度，觀察的時間為 1毫秒，10毫秒，100毫秒，1秒，10秒。

晶振的輸出頻率受到內部電路的影響（晶體的Q值，元器件的噪音，電路的穩定性，工作狀態等）而產生頻譜很寬的不穩定。測量一連串的頻率值后，用阿倫方程計算。相位噪音也同樣可以反映短穩的情況（要有專用儀器測量）。

重現性：定義：晶振經長時間工作穩定后關機，停機一段時間 T1（如24小時），開機一段時間T2（如4小時），測得頻率F1，再停機同一段時間t1時，再開機同一段時間t2時，測得頻率F2。重現性=（F2-F1）/ F2。

頻率壓控范圍：將頻率控制電壓從基準電壓調到規定的終點電壓，晶體振蕩器頻率的最小峰值改變量。

說明：基準電壓為+ 2.5V，規定終點電壓為+ 0.5V和+ 4.5V，壓控晶體振蕩器在+ 0.5V頻率控制電壓時頻率改變量為-2ppm，在+ 4.5V頻率控制電壓時頻率改變量為+ 2.1ppm，則VCXO電壓控制頻率壓控范圍表示為：≥±2ppm的（2.5V±2V），斜率為正，線性為+ 2.4％。

壓控頻率響應范圍：當調制頻率變化時，峰值頻偏與調制頻率之間的關系通常用規定的調制頻率比規定的調制基準頻率低若干。分貝表示。

說明： VCXO頻率壓控范圍頻率響應為0~10kHz。

頻率壓控線性：與理想（直線）函數相比的輸出頻率 -輸入控制電壓傳輸特性的一種量度，它以百分?jǐn)?shù)表示整個范圍頻偏的可容許非線性度。

說明：典型的 VCXO頻率壓控線性為：≤±10％，≤±20％簡單的VCXO頻率壓控線性計算方法為（當頻率壓控極性為正極性時）：

頻率壓控線性= ±（（fmax-fmin）/ f0）×100％；

FMAX：VCXO在最大壓控電壓時的輸出頻率；

FMIN：VCXO在最小壓控電壓時的輸出頻率；

F0：壓控中心電壓頻率；

單邊帶相位噪聲￡（f）：偏離載波f處，一個相位調制邊帶的功率密度與載波功率之比。

輸出波形：從大類來說，輸出波形可以分為方波和正弦波兩類。而方波主要用于數字通信系統時鐘上，對方波主要有輸出電平，占空比，上升 /下降時間，驅動能力等幾個指標要求。

隨著科學技術的迅猛發展，通信，雷達和高速數傳等類似系統中，需要高質量的信號源作為日趨復雜的基帶信息的載波。因?yàn)橐粋€(gè)帶有寄生調幅及調相的載波信號（不干凈的信號）被載有信息的基帶信號調制后，這些理想狀態下不應存在的頻譜成份（載波中的寄生調制）會導致所傳輸?shù)男盘?hào)質量及數傳誤碼率明顯變壞。所以作為所傳輸信號的載體，載波信號的干凈程度（頻譜純度）對通信質量有著直接的影響。對于正弦波，通常需要提供例如諧波，噪聲和輸出功率等指標。

七、晶體振蕩器未來的發展趨勢

正因?yàn)榫д袷请娐分谐Ｓ玫臅r(shí)鐘元件，在數字電路中不可或缺。晶振上游主要包括原材料生產培養、材料制造、精密機械研制。下游客戶包括消費類電子產品、小型電子類產品、資訊設備、移動終端、網絡設備、汽車電子等領域，其市場很大程度依附于電子信息制造業增長。晶體振蕩器發展前景、晶體振蕩器行業怎么樣？晶體振蕩器行業未來發展前景可期。隨著5G及以上技術、物聯網等的快速發展，以及得益于國產替代的加速，國內晶體振蕩器行業將面臨新一輪發展機遇。

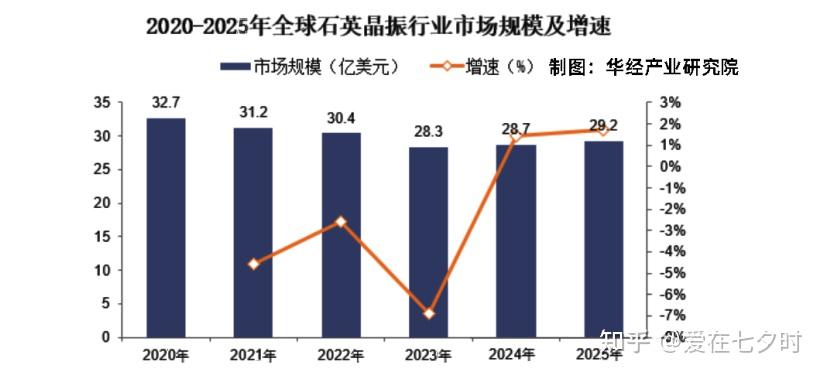

現在晶振市場主要以無源晶振主導，市場占比約為 90%。根據專業人士分析， MHz 晶體諧振器市場占比 52.67%，KHz 晶體諧振器市場占比 37.34%，XO 晶體振蕩器市場 占比 4.89%，TCXO 溫度補償晶體振蕩器市場占比 4.54%，VCXO 壓控晶體振蕩器 市場占比 0.53%，OCXO 恒溫晶體振蕩器市場占比 0.02%。

為了滿足不同需求與應用場景，晶振在未來會有以下六大發展趨勢：

1、晶振小型化

電路板上空間愈加珍貴，因此晶振朝都向小型化發展，而SMD貼片封裝晶振具有尺寸小、易貼裝等特點，現已經成為市場主流。

2、晶振片式化

SMD 封裝晶振具 有尺寸小、易貼裝等特點，已成為市場主流，目前全球石英晶振片式化率約為 70%。

3、晶振高頻化

隨著 4G 到 5G，為實現高速、大容量、穩定的通信，需要更高頻率的載波， 光刻工藝的成熟也推動了石英晶振產品向高頻化發展。

4、晶振高精度

早期的消費類電子 產品對石英晶振的頻率精度要求多為±10ppm-±30ppm，目前普遍要求小于± 10ppm。

5、晶振高可靠性

應用于汽車電子、醫療、航空航天等高可靠性場景的晶振需要 滿足零缺陷要求。

6、晶振低功耗

電子產品功能變多，耗電量急劇增加，減少硬件能耗成 為延長電子設備續航時間的現實選擇。

八、晶體振蕩器行業的發展前景

隨著全球經濟的復蘇和新興市場的崛起，電子產品的需求量呈現出穩步上升的趨勢。智能手機、平板電腦、可穿戴設備等消費電子產品的普及，以及工業自動化和汽車電子化的發展，都對晶振產生了巨大的需求。此外，5G技術的推廣和應用，將進一步推動晶振行業的發展，因?yàn)?G網絡的高速度和低延遲特性對晶振的性能提出了更高的要求。

長期以來，高端晶振市場主要由日本、美國等國家的廠商主導。然而，隨著國內企業技術實力的不斷提升和國產品牌的崛起，國產晶振在市場上的競爭力逐漸增強。在5G、新能源等產業的推動下，國內對高端晶振的需求量快速增長，為國產晶振廠商提供了廣闊的發展空間。同時，政府對半導體產業的支持力度不斷加大，也為國產晶振的發展提供了良好的政策環境。

隨著全球信息化、智能化時代的深入推進，晶振行業正迎來技術創新的浪潮。5G通信、物聯網(IoT)、汽車電子等高新技術產業的快速發展，對晶振的精度、穩定性、小型化等提出了更高要求。在這一背景下，晶體振蕩器技術不斷革新，尤其是小型化、低功耗的溫補晶振(TCXO)和壓控晶振(VCXO)得到了廣泛應用。此外，新興的6G技術研發也為晶體振蕩器行業帶來了新的發展機遇，推動著行業向更高頻、更高精度、更高穩定性方向發展。

晶振行業發展趨勢呈現出多元化和高端化的特點。無論是應對物聯網的挑戰，還是抓住5G技術的機遇，亦或是響應環保的號召，晶振行業都在不斷地進行技術創新和產業升級，以適應不斷變化的市場需求和技術進步。未來，晶振行業將繼續在電子設備中扮演著不可或缺的角色，為全球科技的發展提供穩定的支撐。

九、與晶體振蕩器相關的問答FAQs

1、晶振是什么？

晶振是一種能夠產生穩定頻率信號的元件，通常用于電子設備中作為時鐘源來控制設備的工作節奏。

2、晶振的工作原理是什么？

晶振是基于壓電效應工作的，當在晶體材料上施加外力時，會產生電荷的位移。晶振中的晶體材料會受到外部電壓的作用產生振蕩，該振蕩的頻率取決于晶體的尺寸和結構。通過合適的電路設計，晶振可以產生非常穩定的頻率信號。

3、晶振在電子設備中的作用是什么？

晶振作為時鐘源用于各種數字電子設備中，如計算機、手機、通訊設備等。它能夠提供非常穩定的時鐘信號，使得設備能夠準確地同步工作，并且保證數據的準確傳輸和處理。晶振也被用于一些精密的測量儀器中，因?yàn)樗a(chǎn)生的頻率信號非常精確和穩定。

十、總結一下

展望未來，晶振行業在高精度、低功耗與智能制造三大方向的引領下，將不斷實現技術創新與產品升級。5G高頻化和工業自動化的持續推進，為晶振市場帶來了廣闊的發展空間，同時也對晶振的性能和品質提出了更高要求。MEMS技術、溫補晶振（TCXO）和恒溫晶振（OCXO）的技術革新，將推動晶振產品向小型化、高精度、低功耗和智能化方向發展。晶振企業需緊跟行業趨勢，加大研發投入，提升技術創新能力，以滿足市場不斷變化的需求，在激烈的市場競爭中占據一席之地。
