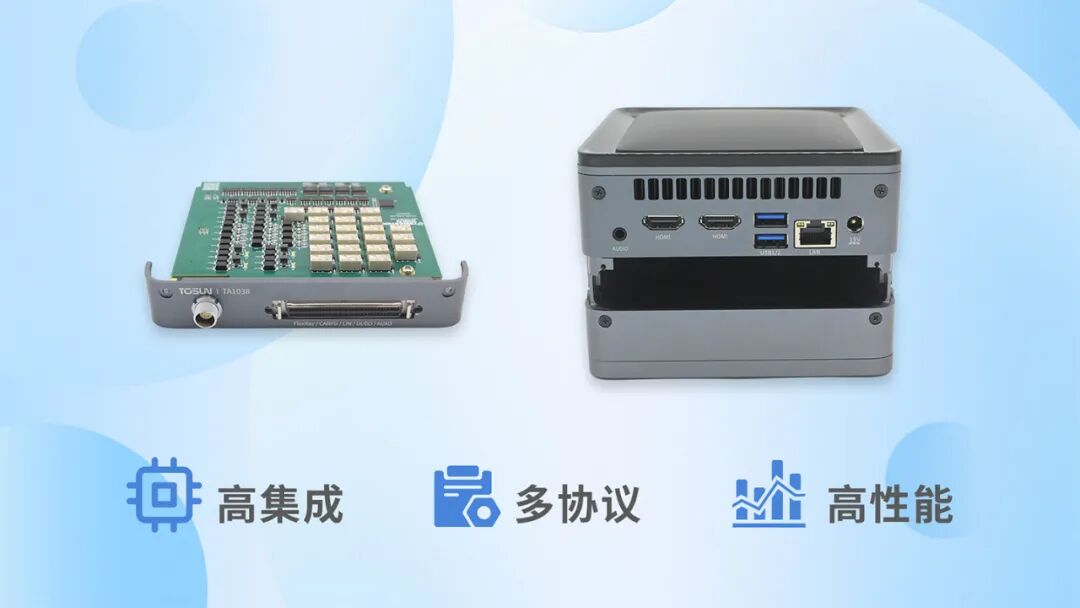

隨著車載網絡架構日益復雜，工業控制系統對實時性和可靠性的要求不斷提升。為應對多總線系統協同開發與測試的行業痛點，同星智能全新推出TOSUN XiL Cube桌面設備及TA1038多總線仿真測試板卡，專為汽車電子和工業控制領域設計，集多總線于一體，為復雜系統的通訊測試與仿真提供了高集成度、高性能的理想工具解決方案。

TOSUN XiL Cube 產品簡介

同星實時仿真測試桌面主機（TOSUN XiL Cube）是一款多功能仿真測試設備，包含了 CAN/CANFD 總線，LIN 總線以及FlexRay 總線。其中 12 路 CAN/CANFD，在 CAN 協議下波特率 125Kbps-1Mbps 可調，CANFD 協議下最大支持 8Mbps；12 路 LIN 主從節點可軟件配置，支持 0-20Kbps 波特率；2 路 FlexRay采用雙線冗余方式進行數據傳輸，提供了極低的時延和靈活的帶寬分配機制，支持多種數據類型和豐富的拓?fù)浣Y(jié)構。

TA1038 產品簡介

TA1038是一款與同星實時仿真測試桌面主機TOSUN XiL Cube配套的多總線仿真測試模塊。它通過PCIe接口連接，提供12路CANFD、12路LIN和2路FlexRay的強大總線接口能力。CANFD速率最高達8Mbps，LIN支持主從靈活配置，F(xiàn)lexRay具備雙線冗余和極低時延。

配合功能強大的 TSMaster 軟件，支持加載 DBC，LDF，XML，ARXML 等格式數據庫文件，可以很方便地監控、分析、仿真各類總線數據，也支持 UDS 診斷、ECU 刷寫、CCP/XCP 標定等功能。

功能特征

●us（微秒）級硬件報文時間戳，滿足高階需求；

●Windows 實時系統支持；

●Ethercat 擴展支持；

●12 路 CAN/CANFD，12 路 LIN，2 路 FlexRay；

●支持 DIDO（數字輸入輸出）和 AIAO（模擬輸入輸出）；

●CAN 通道波特率 125Kbps-1Mbps 可調，CANFD 最大支持 8Mbps；

●LIN 總線主從節點可軟件配置；

●CAN 內置 120 歐終端電阻可軟件配置；

●CAN 支持 Self-ACK 自應答配置；

●FlexRay 內置 100Ω終端電阻可軟件配置；

●具有輔助通訊控制器，冷啟動時無須添加額外節點；

●支持多設備硬件時間同步；

●提供基于 API 接口的示例工程，便于二次開發；

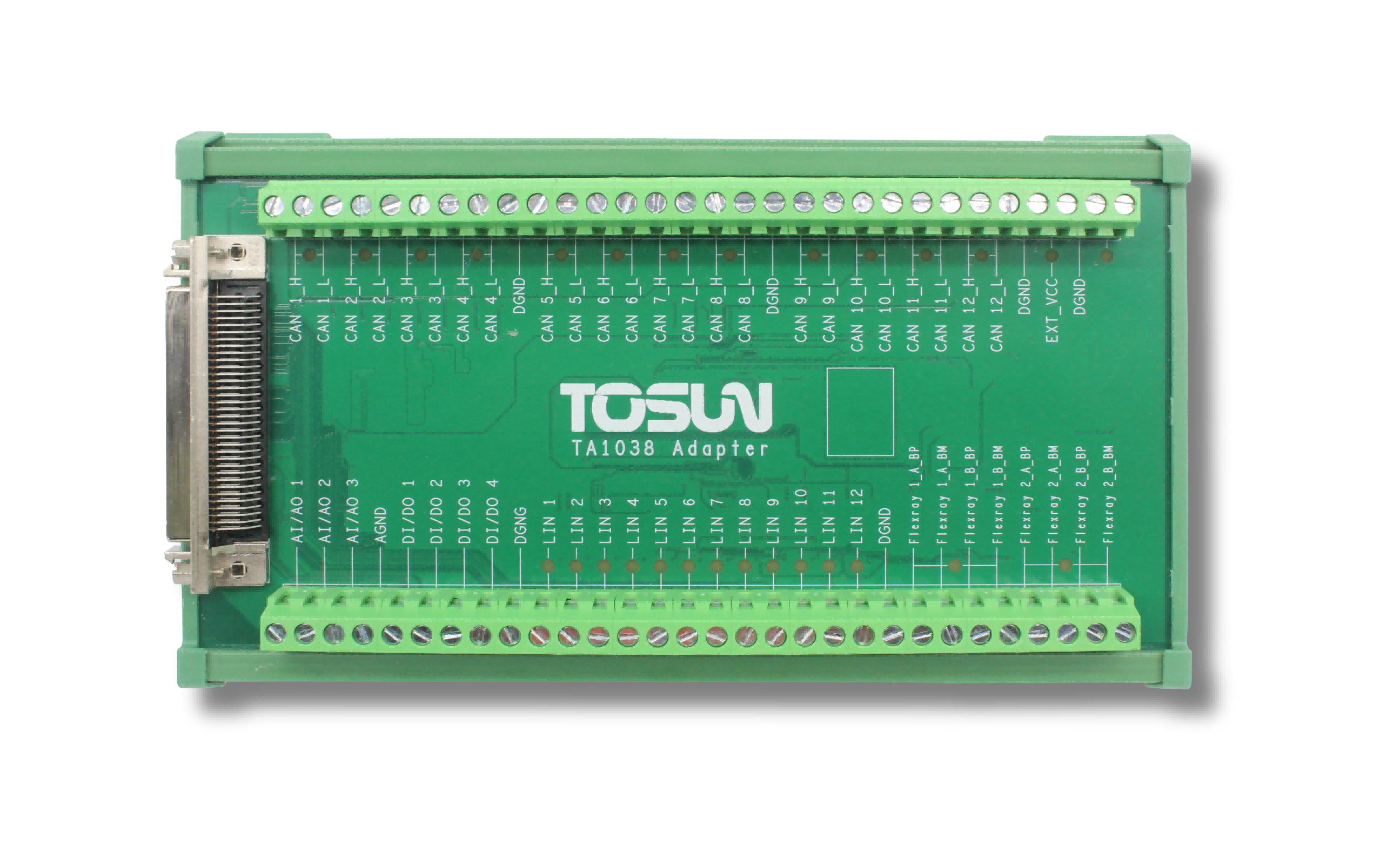

TA1038 技術參數

TOSUN XiL Cube 硬件參數

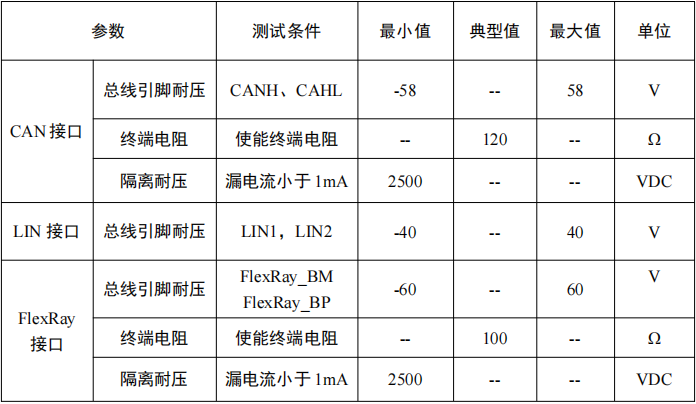

電氣參數
