工廠機床的 M12 連接器接傳感器時，常因屏蔽不匹配出現數據漂移，換成對應屏蔽型號后便恢復穩定 —— 工業場景中，電機、變頻器等干擾源多，M12 屏蔽特性需按干擾強度、信號類型精準選型，絕非 “能插就行”。從無屏蔽到三重屏蔽，不同類型適配不同防干擾需求，今天就從屏蔽原理、類型劃分、選型標準三個維度，講透 M12 按屏蔽特性選型的關鍵，幫你避開干擾隱患。

一、先搞懂：M12屏蔽原理，為啥能防電磁干擾？

M12防干擾靠 “屏蔽層阻斷 + 接地導流” 雙重作用，缺一不可：

1. 屏蔽層：隔絕干擾的 “物理屏障”

屏蔽層多為鍍錫銅網、鋁箔或金屬外殼，通過反射、吸收阻斷干擾：

• 擋外部干擾：電機、變頻器產生的高頻輻射，接觸屏蔽層后被反射或吸收，無法影響內部信號，避免傳感器數據波動；
• 防內部外泄：傳輸高頻信號（如工業以太網）時，屏蔽層能防止信號外泄，不干擾周邊設備。

比如機床變頻器產生 100MHz-1GHz 干擾，無屏蔽 M12 會讓振動傳感器數據波動 ±10%，換鍍錫銅網屏蔽款后，波動可縮小到 ±0.5%。

2. 接地：導出干擾的 “通道”

僅靠屏蔽層不夠，需將屏蔽層通過外殼或?qū)Ｓ糜|點接地，把吸收的干擾導入大地，避免積聚形成 “二次干擾”。某產線曾用帶屏蔽但未接地的 M12，干擾反射導致信號失真；接地后，產線誤動作率從 5% 降至 0.1%。

二、核心分類：M12 四大屏蔽類型，適配不同干擾場景

按屏蔽層結構、接地方式，M12 屏蔽特性分四類，防干擾能力從低到高：

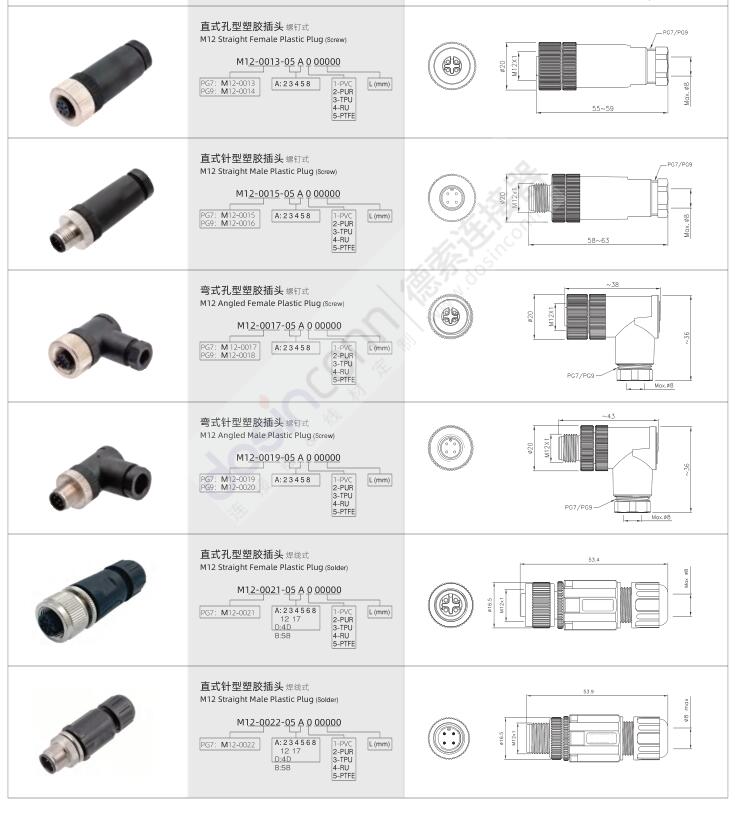

1. 無屏蔽型：弱干擾場景專用

• 結構：無金屬屏蔽層，外殼為絕緣材質（如 PBT）；
• 屏蔽效能：≤20dB（僅擋 50Hz 工頻等弱干擾）；
• 適用場景：室內無干擾環境（如辦公室溫濕度傳感器）、低頻信號（≤1kHz）、設備內部短距連接；
• 推薦型號：DS-M12-U01（IP67 防水）。

2. 單層屏蔽型：中低干擾場景首選

• 結構：線纜帶單層屏蔽（鋁箔 + 地線或鍍錫銅網），金屬外殼間接接地；
• 屏蔽效能：30-40dB（擋 10kHz-100MHz 干擾，如普通電機輻射）；
• 適用場景：一般車間（機床接近開關）、中頻信號（1kHz-100MHz）、設備外部 10 米內連接；
• 推薦型號：DS-M12-S02（金屬外殼接地）。

3. 雙層屏蔽型：中強干擾場景必備

• 結構：線纜雙層屏蔽（內層鋁箔 + 外層鍍錫銅網），內置金屬屏蔽罩，雙重接地；
• 屏蔽效能：50-60dB（擋 100kHz-1GHz 干擾，如變頻器輻射）；
• 適用場景：強干擾車間（汽車焊接車間）、高頻信號（100MHz-1GHz）、10-50 米長距傳輸；
• 推薦型號：DS-M12-D03（內置屏蔽罩）。

4. 三重屏蔽 + 專用接地型：極強干擾場景專屬

• 結構：線纜三層屏蔽（鋁箔 + 銅網 + 金屬編織網），配專用接地觸點；
• 屏蔽效能：≥70dB（擋 1MHz-6GHz 干擾，如高壓變頻器）；
• 適用場景：極端干擾環境（新能源電池車間）、超高頻信號（1GHz-6GHz）、關鍵設備（機器人視覺系統）；
• 推薦型號：DS-M12-T04（屏蔽效能≥75dB）。

三、選型標準：四步按干擾需求選對屏蔽類型

1. 第一步：評估場景干擾強度

• 弱干擾（普通傳感器、低壓繼電器）→ 無屏蔽 / 單層屏蔽；
• 中強干擾（普通電機、接觸器）→ 單層 / 雙層屏蔽；
• 極強干擾（變頻器、射頻設備）→ 雙層 / 三重屏蔽；
• 信號敏感（模擬量、高頻數據）→ 優先高屏蔽型號。

2. 第二步：匹配傳輸信號類型

• 低頻模擬信號（≤1kHz）→ 單層 / 雙層屏蔽（鋁箔 + 銅網）；
• 高頻數字信號（≥100MHz）→ 雙層 / 三重屏蔽（銅網為主，編織密度≥90%）；
• 混合信號（動力 + 數據）→ 獨立屏蔽款（避免相互干擾）。

某半導體廠用單層鋁箔屏蔽傳 1GHz 以太網信號，衰減 3dB、丟包 2%；換雙層銅網款后，衰減 0.5dB、丟包≤0.01%。

3. 第三步：確認接地與安裝環境

• 接地良好（≤4Ω，如控制柜接地）→ 單層 / 雙層屏蔽（外殼接地）；
• 接地差（＞10Ω，如戶外設備）→ 三重屏蔽（專用接地觸點）；
• 特殊環境（潮濕、防爆）→ 選 IP6K9K 防水、Ex d IIB T4 防爆型號，屏蔽層用耐腐蝕材質。

4. 第四步：驗證兼容性

• 機械兼容：確認尺寸（如 M12×1 螺紋）與設備接口匹配；
• 電氣兼容：避免接地形成 “地環流”，必要時選隔離接地型號。

四、選型避坑：三個常見誤區

誤區：所有場景選高屏蔽更保險
后果：高屏蔽款成本高 50%-100%、體積大，弱干擾場景用會浪費資源，還可能引入地環流；
正確：按干擾強度匹配，弱干擾選低屏蔽。

誤區：選了屏蔽型，不接地也能用
后果：屏蔽層不接地會變 “干擾天線”，效能驟降；
正確：安裝后測接地連續性，確保接地可靠。

誤區：屏蔽層越厚，效果越好
后果：效果取決于材質、編織密度、接地，過厚會讓線纜變硬，不利于狹小空間安裝；
正確：優先看編織密度（≥85%），狹小空間選柔性屏蔽線纜。

結語

M12 屏蔽選型核心是 “按需匹配”：弱干擾用低屏蔽省成本，強干擾用高屏蔽保穩定。德索 M12 均按 IEC 標準測屏蔽效能，可上門評估干擾、定制方案。下次選型前，理清 “干擾源、信號類型、接地條件”，或咨詢技術顧問，就能選對屏蔽類型，讓設備遠離干擾。
