單位：浙江巨磁智能技術有限公司 作者：袁定琨

一、研究背景

光伏系統電路包括MPPT和逆變器兩個部分。其中MPPT通過功率跟蹤算法鎖定光伏面板的最大輸出功率，而逆變器完成光伏系統與電網的同步。在這兩部分中，電流傳感器都對其保護和控制功能起到了關鍵作用。隨著SiC器件成本的大幅下降，其在光伏系統中的使用已呈現井噴趨勢。相較于原有Si MOSFET或IGBT，SiC MOSFET具有更好的開關特性，進而可以使得系統采用更高的開關頻率，大幅降低電感電容等儲能器件的體積和成本。然而更高的開關頻率也意味著電流紋波頻率被抬高，這對電流傳感器的帶寬和傳輸延遲提出了更高的要求。本系列文章將基于這一變化，定量分析電流傳感器的性能對光伏系統功能的影響，并為實際工程選型與應用提供理論指導。其中本文將聚焦MPPT電路中的電流傳感器性能影響。

常見的MPPT電路拓?fù)淙缦聢D所示。該電路采用Boost拓?fù)?，通過控制開關管占空比可控制輸出電壓。在控制方面，通過輸入電壓和電流可計算輸入光伏組串的功率，進而通過MPPT算法給出輸出參考電壓Vref以追蹤最大功率點，再對輸出電壓進行閉環控制得到驅動控制信號。在MPPT電路中，電流傳感器通常與功率電感串聯以提供電感電流信號。該信號將支持以下兩個功能：1）計算光伏組串的輸出功率以進行功率跟蹤算法；2）監控電感電流以實現過流保護。

Boost MPPT拓?fù)?/p>

本文主要考慮電流傳感器的兩個性能參數，帶寬和傳輸延遲。傳感器的帶寬限制了高頻電流的增益，同時也會對邊沿產生信號失真。傳輸延遲代表了電流傳感器從采集電流到向系統傳輸電流信號間的延遲。

二、仿真模型介紹

為便于比較不同參數下的系統性能，本文基于 Matlab/ Simulink搭建光伏系統模型進行研究比較。

2.1 光伏系統模型

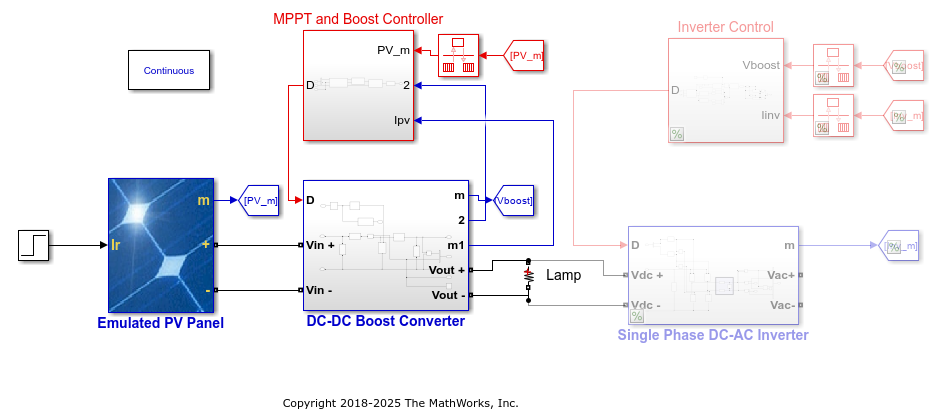

光伏系統模型參考Matlab樣例“Photovoltaic Inverter with MPPT Using Solar Explorer Kit”，包含光伏面板、MPPT、單項逆變電路及其控制采樣模塊。為簡化模型，逆變器電路以負載串替代。功率跟蹤采用擾動觀察法(P&O)，設置擾動值為0.2，擾動頻率為60Hz。

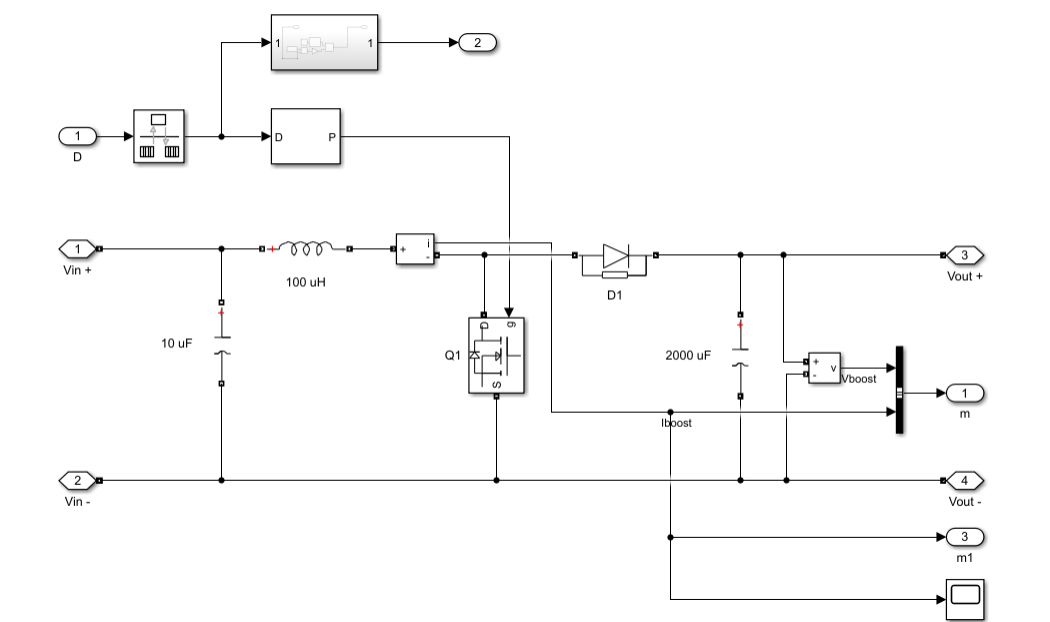

Boost電路如下圖所示，相關參數參考真實電路設置。開關頻率設置為60kHz以模擬SiC MOSFET的工作狀態。電流采樣方式為同步采樣，即每個周期分別在電感電流上升沿和下降沿中點取值并平均。

Boost電路

2.2 電流傳感器模型模型

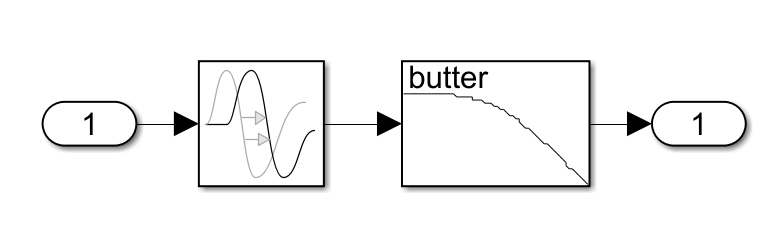

為體現電流傳感器帶寬及延遲特性，搭建傳遞模型如圖所示。

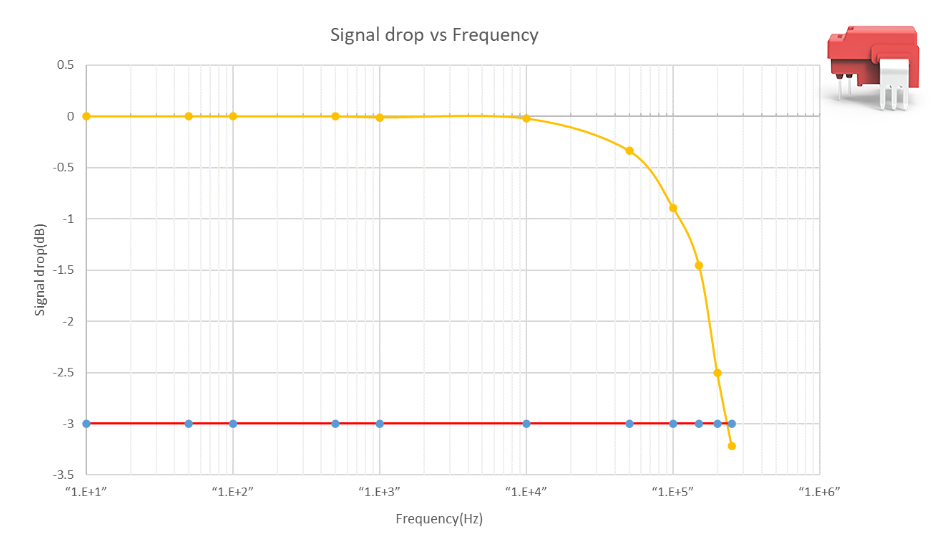

其中，模擬低通濾波器設計為一階巴特沃斯濾波器，其帶寬即為電流傳感器設定帶寬。參考圖所示的Magtron MG20RAG 開環霍爾傳感器頻率響應測試曲線，可見其幅值-頻率曲線符合典型一階低通系統特征，因此可使用一階巴特沃斯函數進行擬合。

Magtron MG20RAG 開環霍爾傳感器頻率響應測試曲線

三、仿真測試

本實驗固定溫度條件，控制輻照度由0.4階躍至0.5以觀察系統特性。掃描不同傳輸延遲和帶寬組合。仿真后記錄每組參數的輸出功率。瞬時功率由光伏電壓（V??）與電流（I??）的乘積（P=V??×I??）計算得到。導出圖像，分析比較不同延時和低通濾波帶寬圖像的差異。

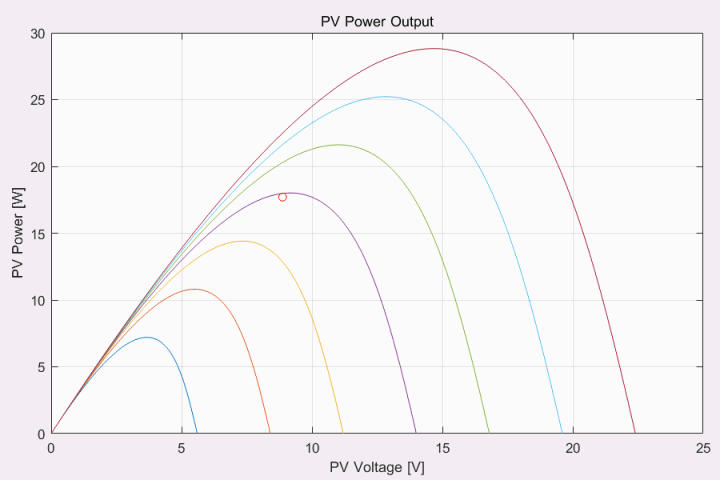

測試中的系統光伏輸出功率曲線如下圖所示，可見MPPT對不同輻照度的最大功率追蹤效果。

測試中的系統光伏輸出功率曲線

對系統進行頻率響應掃描以分析該系統特性。選取電流采樣端口注入掃頻信號，輸出響應為系統輸出功率，得到系統bode圖如下。

輸出響應為系統輸出功率得到的系統bode圖

從bode圖中可以較為直觀的看出不同頻率的電流分量對系統輸出功率的影響?？梢钥闯鰪?00kHz開始，頻率響應幅值以20dB斜率衰減，表明高頻分量在高頻段對功率的影響逐漸減弱。電流傳感器的引入相當于在理想系統中增加低通濾波器，體現在bode圖中相當于增加極點，會減小系統穿越頻率并增加90°相位偏移。需要注意的是該系統響應也受電壓環影響，不同的控制環路方案會產生不同的零極點分別。

3.1 帶寬影響分析

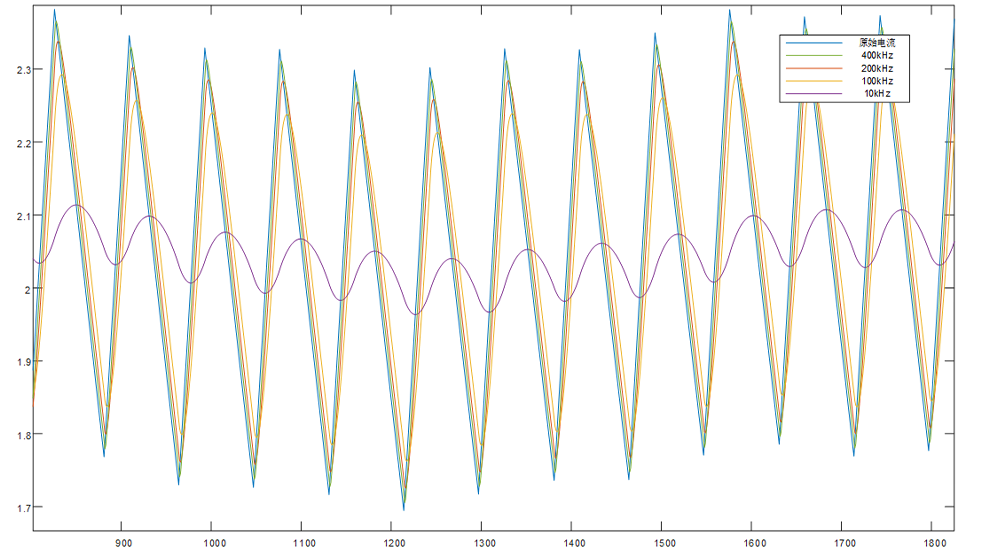

首先，使用不同帶寬的電流傳感器處理電感電流波形，觀察不同帶寬設置對電流波形失真的影響。分別設置帶寬為400kHz、200kHz、100kHz、10kHz，其波形如下所示。

隨著帶寬降低，電流傳感器輸出會出現兩個變化。一是波形峰值失真逐漸增加，這是由于電感電流作為三角波，其高頻成分衰減后會產生尖峰失真。二是波形延遲逐漸增大，這會導致電流采樣點無法準確地落在三角波的中點位置。

如果需要實時檢測電感電流峰值，以避免電感飽和造成過流，則帶寬不足造成的峰值失真會產生較大影響。但對于大部分產品采用的平均電流檢測，該失真則不會造成較大影響。這是因?yàn)橄到y(tǒng)的控制器帶寬一般僅為開關頻率的1/5到1/10，因此系統均值電流的波動頻率較小，不會被電流傳感衰減。且同步電流采樣本身就相當于對電流進行均值濾波，因此峰值的衰減對平均電流檢測幾乎沒有影響。

然而同步檢測采樣受波形延遲的影響較大，因?yàn)檠舆t導致的采樣點偏移會使得測量的平均電流值與實際值之間產生偏差，且MPPT的PWM占空比越偏離50%，這一偏差就越大。另外當波形延遲足夠大，使得采樣點偏移到上一個周期時，采樣的平均電流也將會出現延遲，導致功率計算偏差以及過流保護響應速度降低。

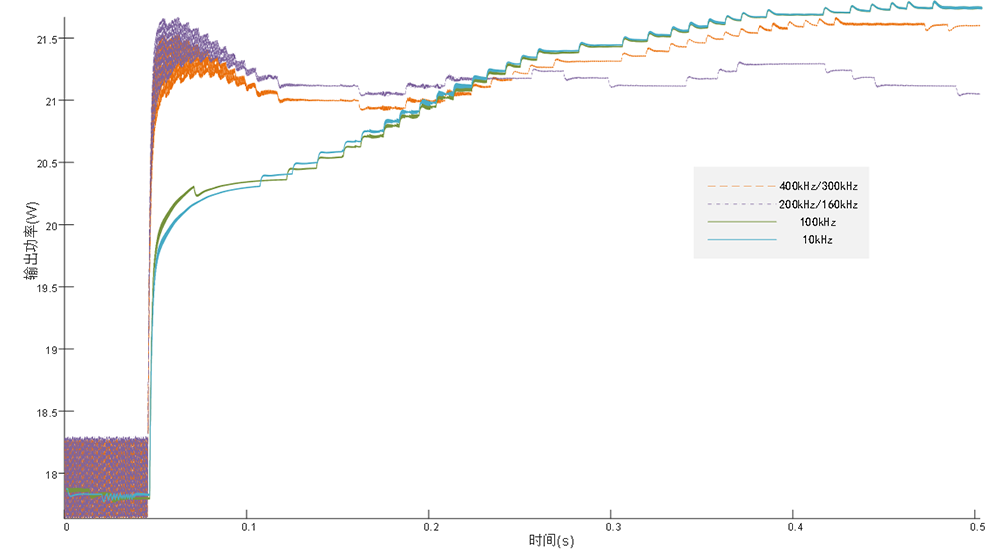

不同帶寬下MPPT功率曲線如下圖所示，其中400kHz/300kHz，200kHz/160kHz曲線分別完全重合。

不同帶寬下MPPT功率曲線

可以從系統暫態特性和穩態特性兩方面展開分析。

從暫態響應波形觀察，隨著傳感器帶寬下降，系統過沖呈現先升后降的趨勢。系統過沖與系統的相位裕度，即系統穿越頻率下的相位與0°（-180°）的距離，呈反比關系。系統過沖的變化應該是傳感器的低通作用使得系統的穿越頻率發生偏移，進而改變了系統相位裕度。

不同的帶寬對系統的穩態值也存在一定影響。忽略控制系統的穩態誤差，電流波形失真造成的平均電流采樣誤差應該是造成系統穩態值差異的主要原因。由于測量誤差的影響，光伏組串的最大功率點在采樣計算后可能并非極值點，導致MPPT跟蹤出現錯誤。但是這一誤差相對較小，400kHz下的穩態值與10kHz也僅相差約1%。200kHz/160kHz由于過沖較大，在仿真結束時尚未進入穩態。

總結來看，電流傳感帶寬對系統暫態的影響較大，對系統穩態的影響較小。且通過設計遠小于傳感器帶寬的系統穿越頻率，可以使得系統暫態性能不受傳感器影響。

3.2 延時影響分析

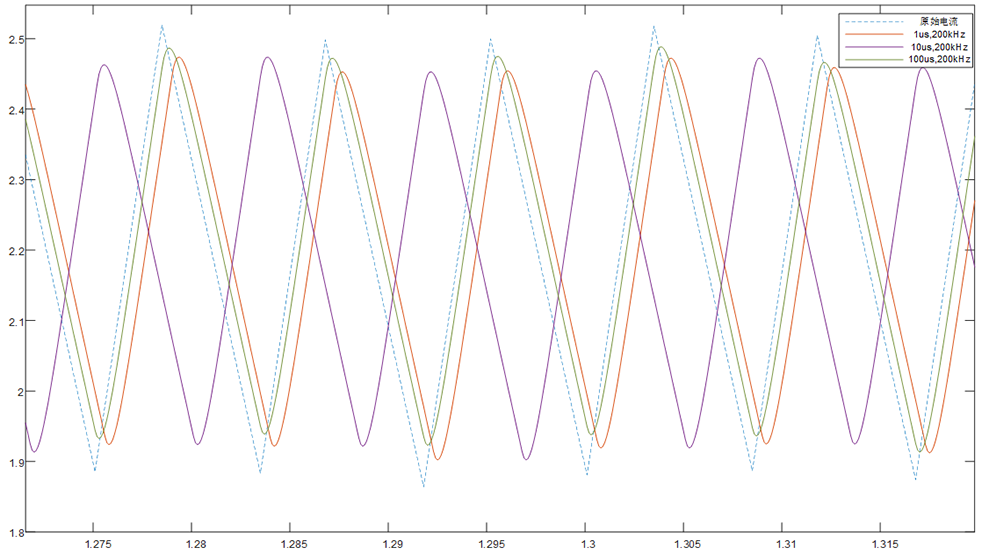

其次，固定傳感器帶寬為200kHz，施加不同的傳輸延遲采樣電感電流波形結果如下。延遲對采樣的影響在上一節中已有說明，不再贅述。值得注意的是延遲達到100us時，電流波形正好延遲了一個開關周期左右，使得其看起來好像是延遲最小的。

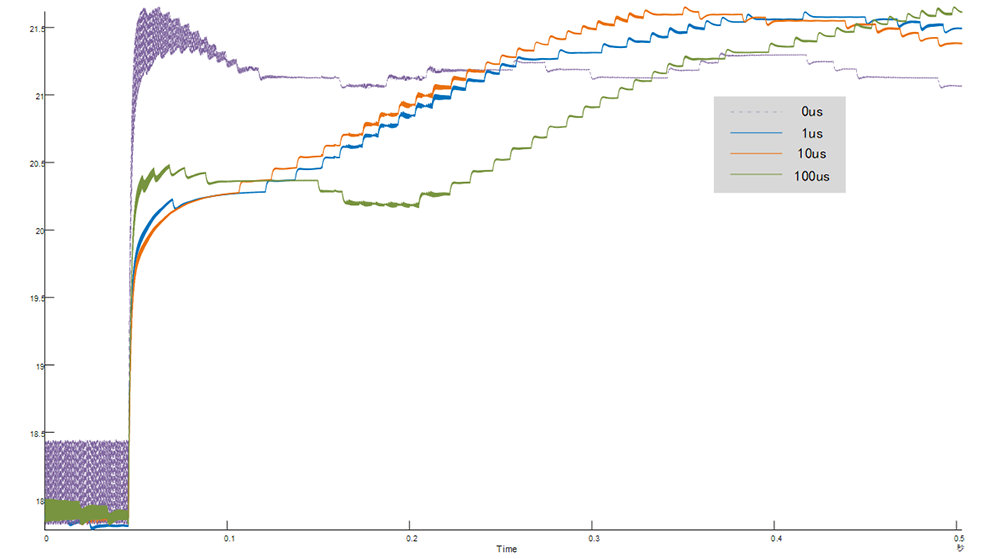

不同延遲下的功率曲線

一般來說，延遲僅會改變系統的相位響應，對系統的幅值響應無變化。但是由于采樣延遲造成了電流采樣誤差，因此系統的穩態值也發生了微小變化。從波形看，隨著延遲由1us增加到100us，系統相位裕度減少，符合延遲造成系統相位滯后增加的理論。然而從過沖情況看，無延遲的情況反而最嚴重?？梢酝茰y(cè)在無延遲時，系統相位裕度極小。而增加延遲后，系統相位的滯后造成系統相位發生了穿越，反而提升了相位裕度。但這種穿越依然會影響系統穩定性。

總結來看，電流傳感延遲越小越好，但也受系統頻率特性影響。

四、結論與應用建議

根據仿真結果，電流傳感器的帶寬和延遲會對MPPT的過流保護和功率跟蹤造成一定的影響。當傳感器帶寬遠大于系統穿越頻率時，其對系統幅值響應的影響可以忽略不記。在此情況下，追求更高的采樣帶寬本質上是追求更小的傳感器傳輸延遲，以避免采樣誤差增加和系統相位裕度降低。相對來說，電流傳感器對功率追蹤的影響較小。但對于需要進行快速過流保護的系統有較大影響。

在應用上，為避免同步采樣下的電流均值計算誤差，建議選取總延遲盡可能小的電流傳感器。若穩態下系統PWM占空比為D，系統開關頻率為fS，傳感器總延遲建議小于min(D,1-D)/2fS以避免采樣延遲，且在這種情況下可以通過補償采樣時間修正延遲造成的采樣誤差。并且建議盡可能減少系統帶寬以減少包括傳感器延遲在內的系統延遲的影響。
