電流傳感器，主要面向要求高精度測量的直流、交流以及脈沖電流測量領域，一 次、二次電流相互隔離，安全性能優越。

先進的零磁通閉環電流傳感器，原、副邊隔離測量，出色的線性度和準確度，極 低的溫漂，高帶寬和低響應時間，強抗干擾能力。 應用于工業控制、醫療設備、鐵路、電力、電網、測試儀器儀表、新能源。

型號參數表

1. 測試說明：

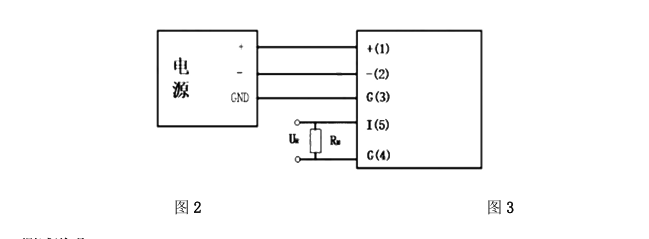

圖3 通過測量流過RM的測試電流Is，或者RM兩端的電壓UR,可以得到原邊電流Ip：

2. 指示燈和指示信號說明：

在正常工作情況下，有效指示燈處于常亮狀態。如果指示燈熄滅，說明電流傳感器處于 非零磁通狀態，如母線電流超過量程等。此時，傳感器內部進入掃描狀態，輸出電流不再與 輸入電流信號等比例，一旦母線電流回落到量程之內，傳感器即恢復正常工作。

使用注意事項 本事項非常重要，使用不當可能導致傳感器主機或探頭永久損壞! 電流傳感器不允許開路使用。

僅母線無電流且傳感器未上電的狀態下，才可以斷開傳感 器 的電流輸出端。 電流傳感器上電狀態下，不允許斷開輸出端。 請?zhí)貏e注意，即使電流傳感器未上電狀態下，也不應斷開傳感器的輸出端，或者斷開探 頭與主機的連接線纜。因?yàn)榧词共簧想姞顟B(tài)，探頭仍可感應母線上的交變電流，在副邊開路 狀態 下，會產生高電壓，造成主機、探頭永久損壞。

7 注意： ? Is在Ip按箭頭方向流動時，是正向的。 ? 原邊導體溫度不能超過100°co
