電流傳感器，主要面向要求高精度測量的直流、交流以及脈沖電流測量領域，一 次、二次電流相互隔離，安全性能優越。 先進的零磁通閉環電流傳感器，原、副邊隔離測量，出色的線性度和準確度，極 低的溫漂，高帶寬和低響應時間，強抗干擾能力。 應用于工業控制、醫療設備、鐵路、電力、電網、測試儀器儀表、新能源。

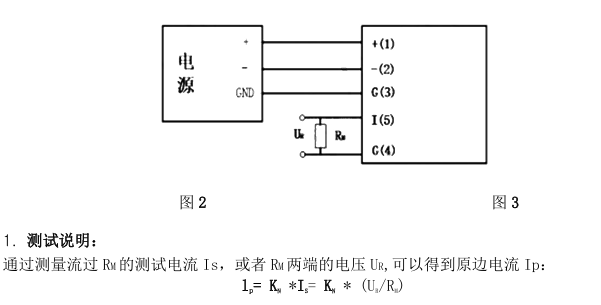

如PCT2001-BG 接頭采用5針圓形航空插頭。插頭附近為有效指示燈，點亮狀態下，表示電 流傳感器正常工作。 5 針航空插頭端子定義：

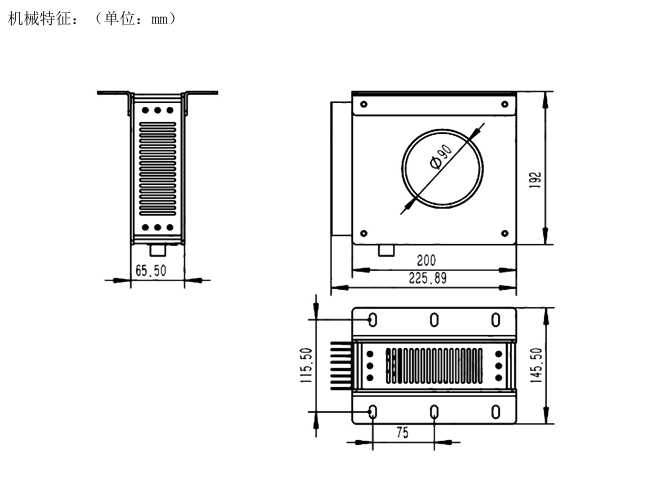

尺寸參數

傳感器外形尺寸見上圖,尺寸為225.9*192*65.5mm（不包括凸起部分），中心孔徑90mm。 請注意金屬散熱片可能溫度較高。 探頭上箭頭方向為穿孔電流的正方向。母線應盡量位于傳感器穿孔的中心位置，并注意 電流回線需盡量遠離傳感器。

2. 指示燈和指示信號說明： 在正常工作情況下，有效指示燈處于常亮狀態。如果指示燈熄滅，說明電流傳感器處于 非零磁通狀態，如母線電流超過量程等。此時，傳感器內部進入掃描狀態，輸出電流不再與 輸入電流信號等比例，一旦母線電流回落到量程之內，傳感器即恢復正常工作。 使用注意事項 本事項非常重要，使用不當可能導致傳感器主機或探頭永久損壞! 電流傳感器不允許開路使用。僅母線無電流且傳感器未上電的狀態下，才可以斷開傳感 器的電流輸出端。 電流傳感器上電狀態下，不允許斷開輸出端。 請?zhí)貏e注意，即使電流傳感器未上電狀態下，也不應斷開傳感器的輸出端，或者斷開探 頭與主機的連接線纜。因為即使不上電狀態，探頭仍可感應母線上的交變電流，在副邊開路 狀態下，會產生高電壓，造成主機、探頭永久損壞。

注意： Is 在Ip按箭頭方向流動時，是正向的。 原邊導體溫度不能超過100°co
