告別繁瑣燒錄流程！這款高效量產工具讓你事半功倍。今天把壓箱底的使用技巧全公開，簡單幾步輕松上手，不領真的虧了！

本文以Air780EPM開發板為例，演示量產燒錄工具的使用步驟。

最新量產燒錄工具使用指南詳見：

https://docs.openluat.com/air780epm/common/Luat_productiontool/

一、生成量產文件

功能強大的調試工具——LuaTools，支持最新固件獲取、固件打包、trace打印、單機燒錄等等功能。

注意：如果已經有量產文件，可直接跳過本章進入第二章。

1.1 LuaTools下載安裝

LuaTools工具：https://docs.openluat.com/air780epm/common/Luatools/

安裝過程請記住Luatools的安裝路徑，后面會用到同目錄下的文件。

1.2 生成量產文件

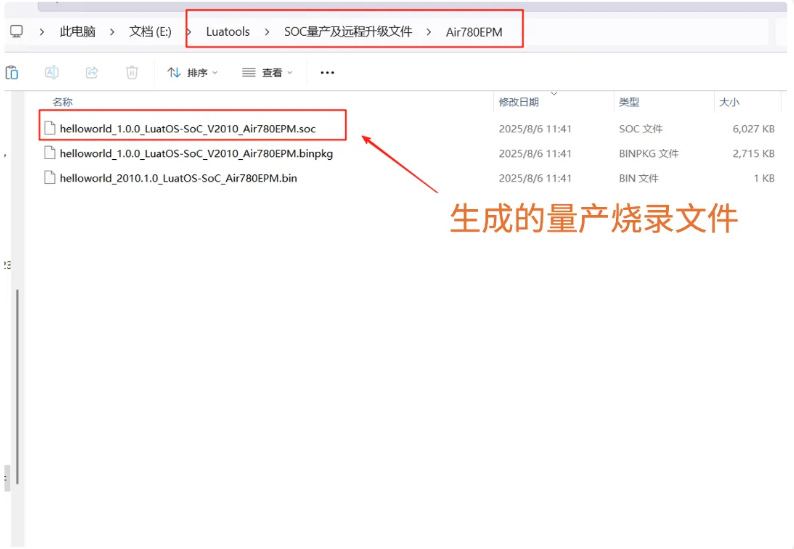

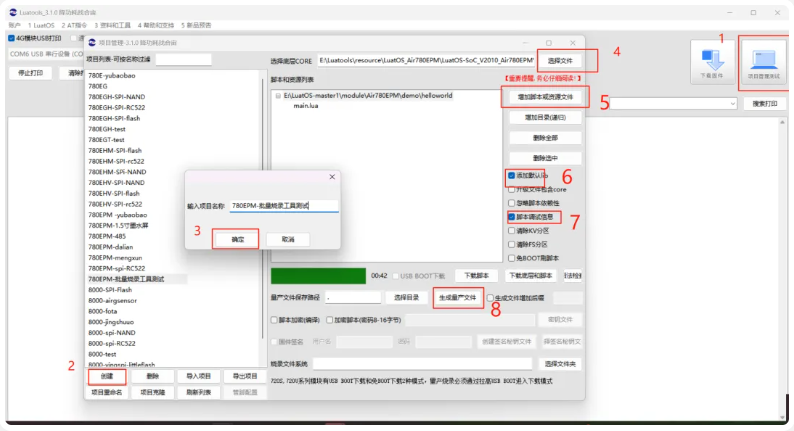

運行LuaTools工具，按圖示步驟生成量產燒錄文件；在 LuaTools安裝路徑的文件夾，可查看生成的量產燒錄文件。

二、上傳量產文件到IoT平臺

IoT云平臺是我們提供的設備接入與運維管理平臺，為用戶提供“一站式”云端服務。

2.1 IoT平臺登錄

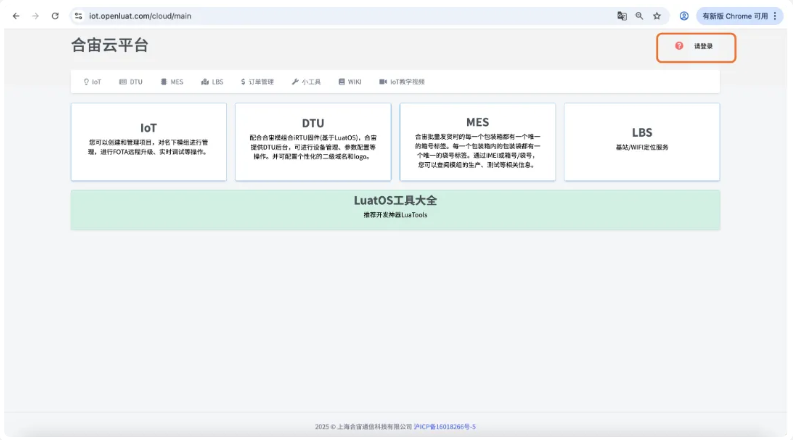

注冊并登錄IoT云平臺，請記住注冊登錄的手機號，后續步驟會用到。

IoT云平臺：

https://iot.openluat.com/

2.2 創建固件

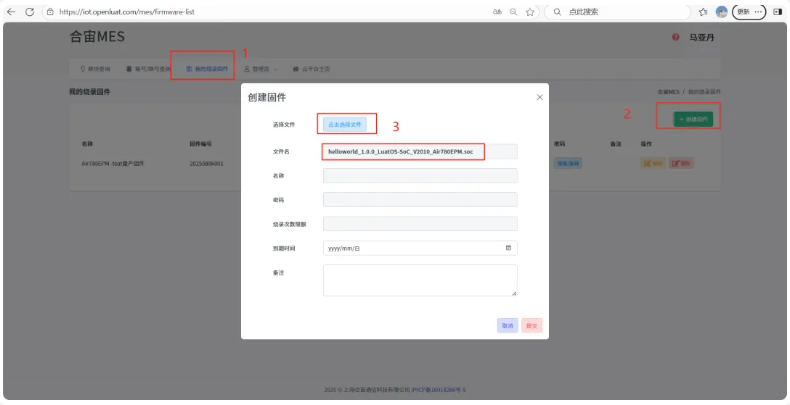

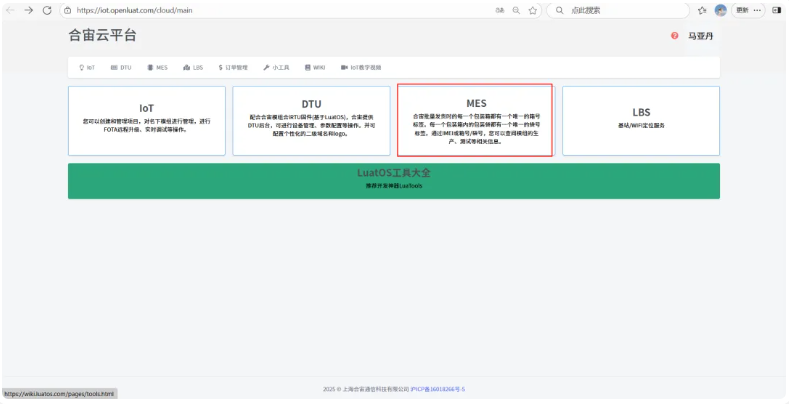

登錄IoT平臺后，找到MES板塊，點擊進入：我的燒錄固件→創建固件

按下述步驟上傳文件：我的燒錄固件→創建固件→點擊選擇文件；

此處選擇第一章節生成的量產燒錄文件。

相關字段設置說明：

文件名：平臺自動生成，不用修改。

名稱：自己隨便寫，方便自己識別為主。

密碼：設置好之后，自己務必要記住，后續要用的。

燒錄次數：設置給工廠允許的燒錄次數，計量規則是當前固件燒錄成功多少片模組或者板子就算多少次，跟下述的端口數量無關，只與燒錄成功的模組數量一致。

到期時間字段：設置給工廠燒錄的有效期，過了這個時間，就不允許燒錄了，最長設置 1 個月有效。

燒錄次數和到期時間：后續也可以重新編輯設定。

以上字段設置好，點擊提交。

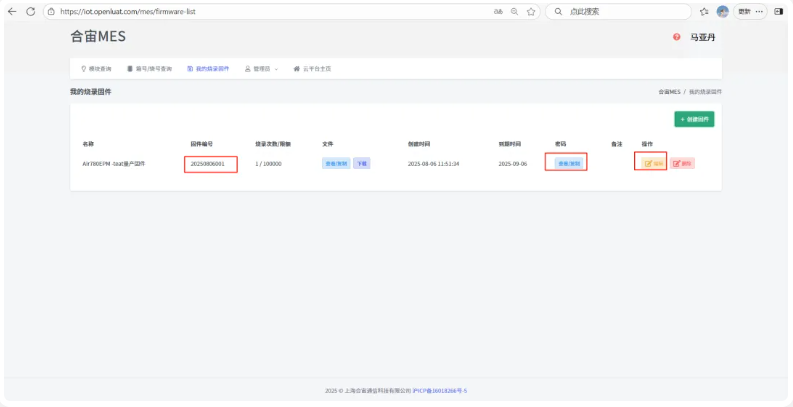

2.3 查看固件編號和密碼

提交完成可以看到固件編號，請記錄固件編號，后續步驟會用到。

可以查看/復制上步設定的密碼，點擊編輯按鈕可以重新設定上步的名稱、密碼、燒錄次數和到期時間。

三、量產燒錄工具下載及配置

最新量產燒錄工具文件已集成在LuaTools資源中，可根據以下示例操作進行下載及配置。

3.1 下載量產燒錄工具

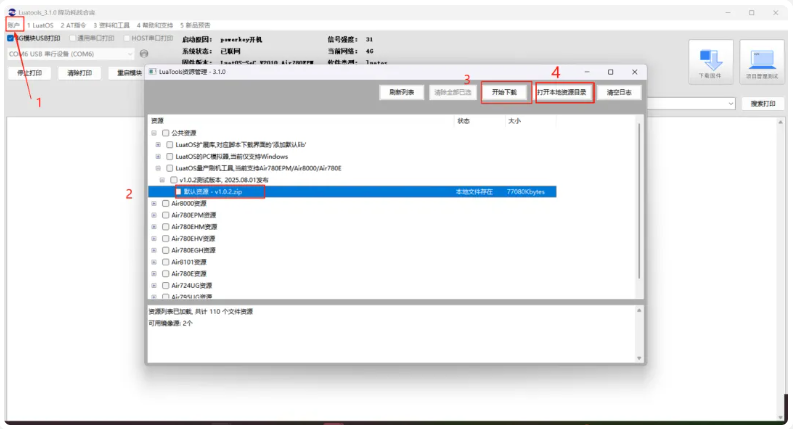

打開Luatools工具，右上角找到賬戶，點擊打開【資源下載】，找到下圖所示的路徑：

公共資源→LuatOS量產刷機工具→v1.0.2 測試版本→默認資源，勾選默認資源前的方框，點擊下載。

3.2 端口配置

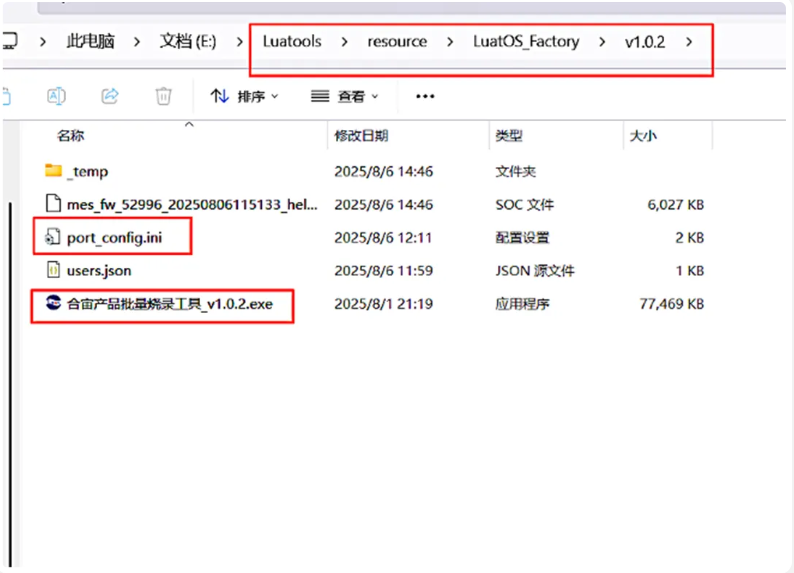

下載完成后，點擊打開本地資源目錄。在本地資源目錄下找到port_config.ini配置文件，雙擊運行進行端口配置。

如果此目錄下沒有該配置文件，就先運行批量燒錄工具程序，雙擊運行即可，登錄方式參考下文第四章節，也可以先不登錄，運行就會有port_config.ini。

特別注意：

燒錄固件都是在Boot模式下進行；

不論是開發板還是夾具，Boot模式下不做任何操作最多保持15秒左右就會進入開機狀態；

所以，進入Boot模式前請先做好準備工作，進入Boot模式后立即開始燒錄，一旦開始燒錄，就不會出Boot模式，直到燒錄完成。

可以在登錄批量燒錄工具程序之前，設備進入Boot模式，在port_config.ini中修改并使能對應的boot端口（同一端口只能有一個狀態，不能沖突）。

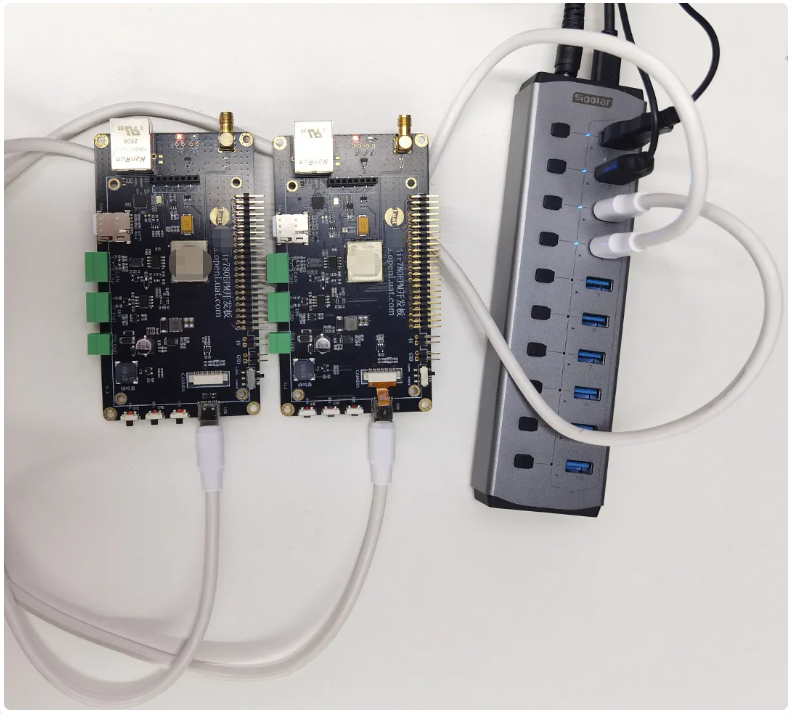

此處用了兩塊Air780EPM開發板來演示批量燒錄：

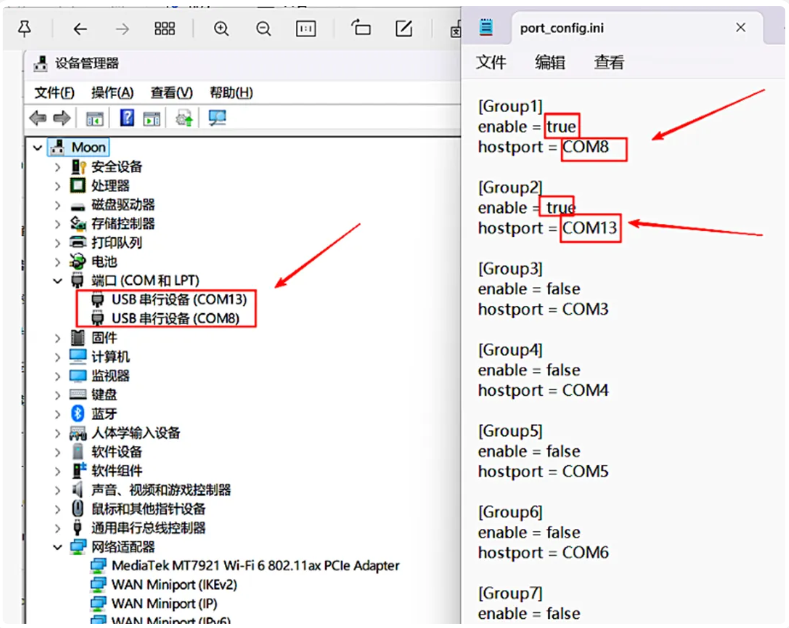

打開PC的設備管理器，開發板按著下載鍵后上電按開機鍵，分別進入Boot下載模式，記錄端口號：USB 串行設備（COM**）。

在port_config.ini文件中修改端口配置，如下圖示：

這里要注意：

port_config.ini配置文件默認1-24號端口使能狀態是false ;

COM≤24的端口，可直接在原文件對應端口號上修改使能狀態（false/true）;

COM>24,更改任意空閑的端口為需要使用的端口號和使能狀態;

每個端口只能有一個狀態，最多能配置24個端口。

如果是燒錄夾具，同樣需置模組于Boot模式：

夾具都是定制的，夾具上有頂針，會頂住模塊的vbat，usb，boot，powerkey管腳，把模塊放到夾具卡槽上面；

powerkey和boot是引出來做一個單獨的按鍵，按下去就是接gnd，需要燒錄的時候先把boot和powerkey的按鍵按下，接gnd，之后再統一上電，就能都進去Boot模式了。

四、批量燒錄固件

操作前請先關閉LuaTools，如果未關閉，會影響量產燒錄工具運行。

4.1 登錄量產燒錄工具

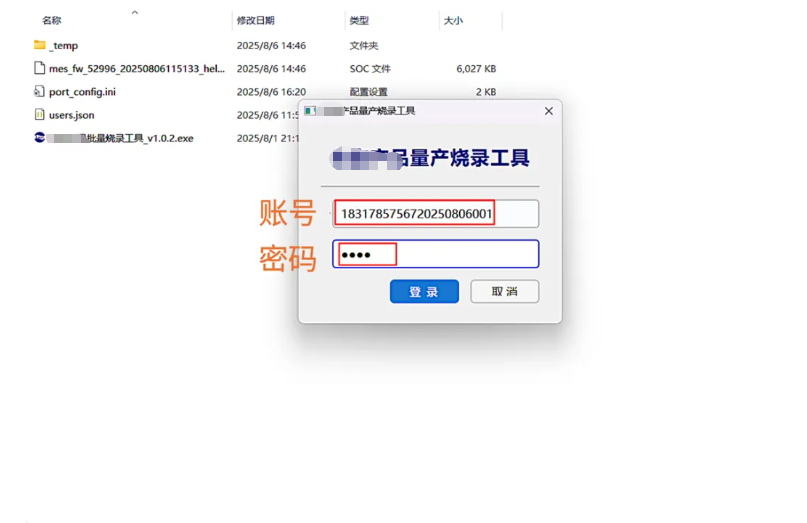

雙擊運行批量燒錄工具程序：

登錄賬號：IoT云平臺賬號 + 固件編號

例如：本文第二章節注冊登錄IoT云平臺的賬號是18317857567，創建的固件編碼是20250806001。

量產燒錄工具登錄賬號即為：1831785756720250806001

登錄密碼為第二章中自定義的密碼。

4.2 燒錄固件

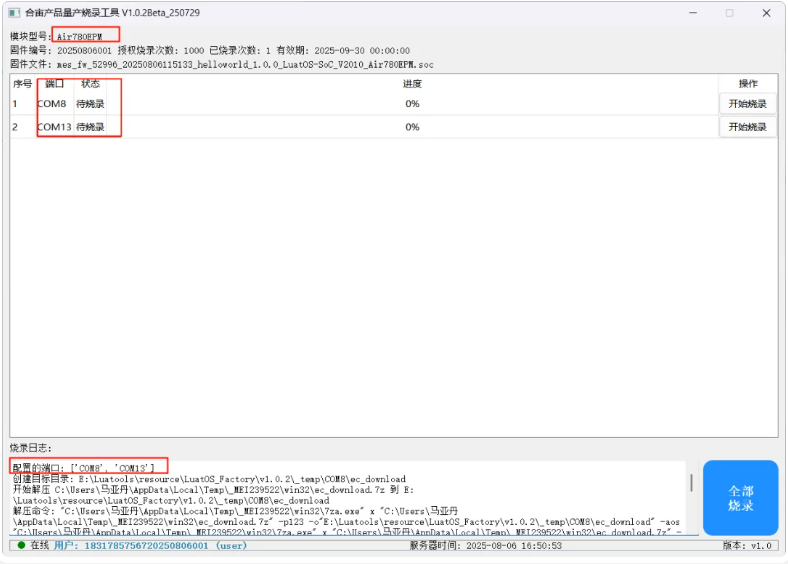

登錄后可以先核對模組型號，以及剛才配置的端口號，確定無誤后，模組再次置于Boot模式。

點擊開始燒錄，燒錄單個端口對應的模組；或者點擊全部燒錄，會燒錄當前所有配置好的模組。

最新版本的工具，下圖中模塊型號的顯示有兩種情況：

如果固件文件中包含“Airxxx”字段，模塊型號匹配“Airxxx”；

不包含“Airxxx”字段的，顯示固件文件的全稱。

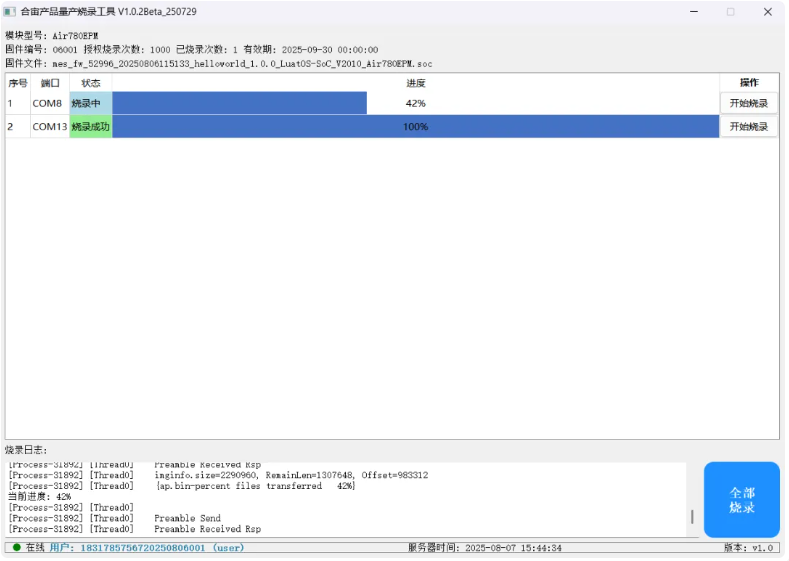

4.3 燒錄完成

燒錄狀態由待燒錄變?yōu)闊浿?，進度條隨之變化，直到變?yōu)闊洺晒Α?/p>

如果燒錄失敗或者其他異常，檢查模組是否在Boot模式，點擊開始燒錄即可重新燒錄。

開發板燒錄完成后，打開LuaTools工具即可查看燒錄程序運行情況。

每次點開批量燒錄工具程序會自動生成一個log文件開始記錄，直到關閉軟件記錄結束，log保存路徑是批量燒錄工具程序所在路徑。
