在微觀檢測領域，傳統顯微鏡常受限于景深較短的問題，難以同時清晰呈現樣品不同深度的結構細節，而超景深顯微鏡憑借獨特的技術優勢，有效突破這一局限，廣泛應用于材料科學、電子制造等領域。深入理解其工作原理，精準把控測試過程中的影響因素，是充分發揮超景深顯微鏡觀測效能的關鍵。本文將系統解析超景深顯微鏡的工作原理，并全面梳理影響其測試結果的核心因素。

#Photonixbay.

超景深顯微鏡的工作原理

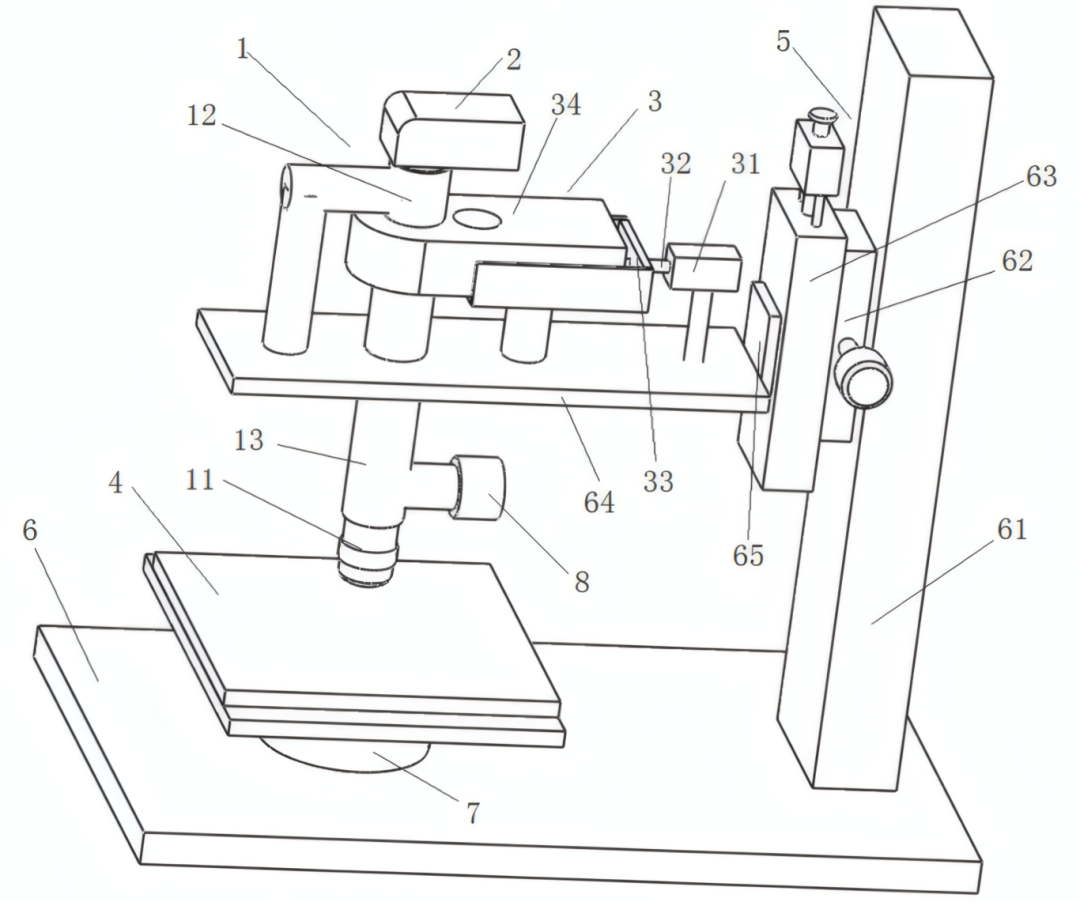

超景深顯微鏡的構造示意圖

超景深顯微鏡核心依托光學成像原理，通過精密光學組件的協同作用，實現對樣品的高分辨率、大景深成像，其技術核心集中在特殊物鏡系統與圖像融合算法兩大模塊。

1. 物鏡系統

超景深顯微鏡的物鏡具備長工作距離與低倍率波動特性，無需改變樣品位置，即可精準捕捉樣品不同深度層面的微觀細節。相較于傳統顯微鏡物鏡，其景深范圍實現顯著擴大，可在同一視野內清晰呈現從樣品表面到特定深度的完整結構，大幅減少因聚焦過程中深度變化引發的圖像模糊問題，為多維度觀測提供基礎支撐。

2. 圖像融合算法

在對樣品進行掃描成像時，超景深顯微鏡會連續獲取不同焦平面的序列圖像。圖像融合算法會對這一系列圖像進行精細化分析與處理，精準篩選各區域成像最清晰的幀，隨后通過無縫拼接與融合技術，融合為具備超景深效果的完整圖像。借助該技術，最終呈現的圖像可清晰還原樣品的三維微觀結構，讓觀察者直觀感受微觀復雜形態與精妙細節。

#Photonixbay.

超景深顯微鏡測試的影響因素

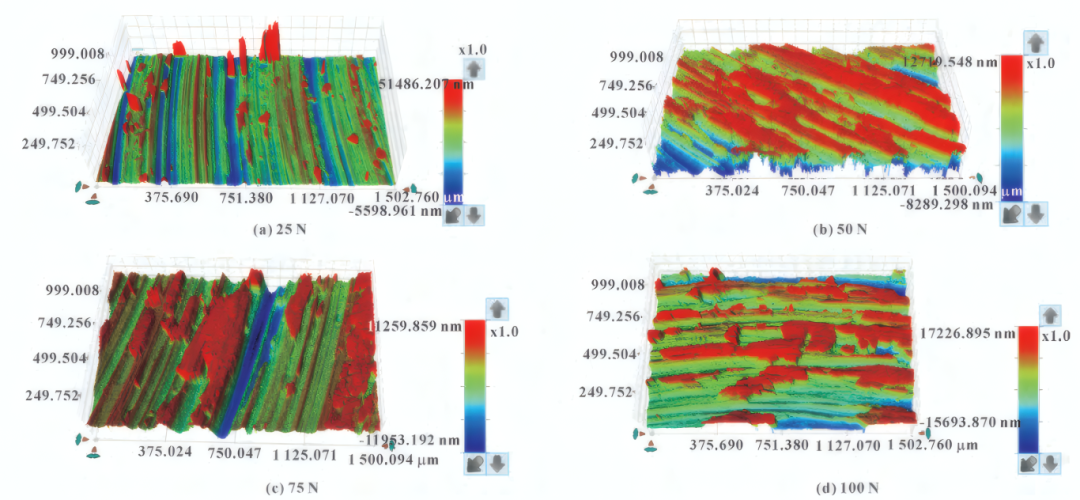

超景深顯微鏡觀測的三維成像

超景深顯微鏡的測試結果受多種因素綜合影響，主要可歸納為樣品特性、光學系統參數與環境因素三大類，需針對性調控以保障成像質量。

1. 樣品特性

表面粗糙度：樣品表面粗糙度較高時，易引發光線散射，導致圖像清晰度與對比度下降。對于表面粗糙度過高的樣品，需提前進行適當表面處理，如打磨、拋光等，降低散射干擾，優化成像效果。

顏色與透明度：深色或不透明樣品可能因吸光導致成像亮度不足；而透明樣品則易因折射與反射造成圖像失真。針對此類樣品，可通過調節光源強度、選用特殊照明模式（如暗場照明）或?qū)嵤┤旧幚硪詢?yōu)化成像效果。

2. 光學系統參數

物鏡選擇：不同倍率物鏡在景深與分辨率上各有側重。低倍物鏡景深大而分辨率較低，高倍物鏡則分辨率高而景深淺。應根據測試目標與樣品特性合理選擇物鏡，必要時可通過切換物鏡獲取樣品不同層面的觀測信息。

光源強度與波長：光源強度直接影響圖像亮度，過高或過低均會影響成像質量。不同波長光線在穿透能力與分辨率上表現各異：藍光分辨率高，適用于表面觀察；紅光穿透性強，適于深層結構成像。需根據具體需求精確調控光源參數。

3. 環境因素

振動：超景深顯微鏡工作過程中，外界振動會引起樣品與物鏡間的微位移，造成圖像模糊或重影。建議將顯微鏡置于穩固的防震工作臺，并視需要加裝專業防震裝置，以隔絕振動干擾。

溫度與濕度：溫濕度劇烈波動可能導致景深顯微鏡的光學組件熱脹冷縮或鏡面結露，影響成像性能。推薦在恒溫恒濕環境中操作設備，理想條件為溫度20–25℃，相對濕度40%–60%。

超景深顯微鏡的技術原理，為微觀檢測提供更全面的三維成像，而其測試結果的準確性高度依賴對各類影響因素的把控。深入掌握物鏡系統與圖像融合算法的協同機制，針對性優化樣品處理方式、光學參數設置與環境條件，不僅能充分發揮超景深顯微鏡的技術優勢，還能為各領域的微觀研究提供更可靠的數據支撐，推動微觀檢測技術在實際應用中持續拓展。

#Photonixbay.

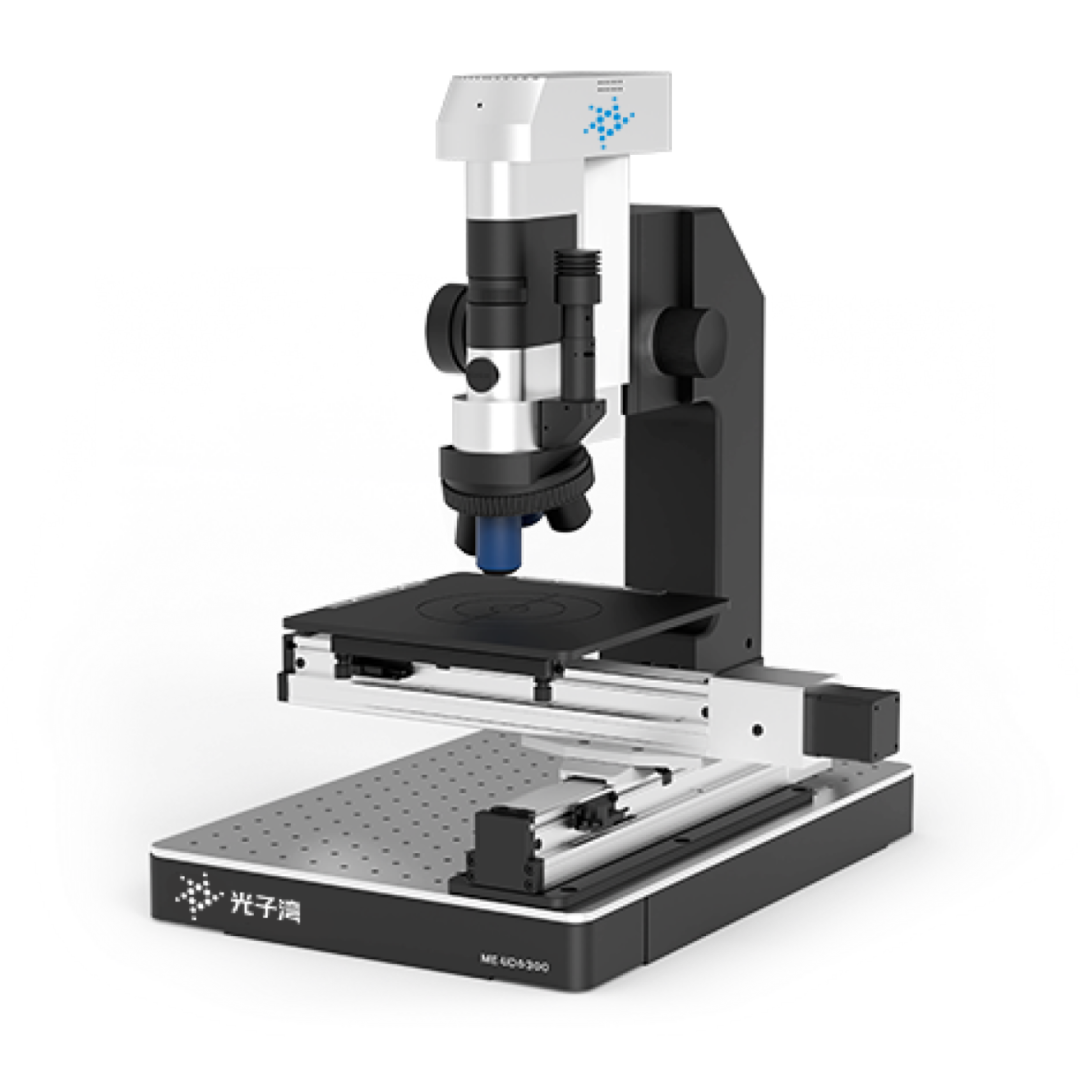

光子灣超景深顯微鏡

光子灣超景深顯微鏡用于對各種精密器件及材料表面進行亞微米級三維輪廓測量的檢測儀器。與傳統的光學顯微鏡不同，該設備擁有更大的景深、更廣的視野、更高的放大倍率、更全的觀測角度，足以應對各種極具挑戰的觀測場景。

超清數字成像器件，3840*2160 800W像素超高速實時傳輸

多種HDR技術結合運用，實現亮區暗區真實呈現

先進的遠心光學系統設計，保證真彩與銳利、低畸變圖像質量

光子灣超景深顯微鏡以大景深、三位量化、無損高效的特點，可精準觀測被攝物體的三維輪廓，為工藝優化提供數據支撐，是提升工藝質量從經驗判斷到數據驅動的關鍵一步。未來，光子灣科技將持續深化對超景深顯微鏡技術的研究與應用，助力高端制造領域的材料研發。
