TRIAC調光器通過控制可控硅的導通角來調節LED燈具的亮度，其工作原理基于RC延遲電路和電位計實現調光控制。

TRIAC調光器主要由RC電路、觸發二極管（Diac）和電位計組成。當輸入電壓達到觸發二極管的觸發閾值時，電路開始導通；通過調節電位計的阻值可改變導通角（即導通時間與周期的比例），從而控制負載的平均功率。

調光特性：

延遲調節?：電位計的阻值越大，RC電路充電時間越長，導致導通延遲增加，縮短導通時間，降低亮度。

保持電流?：需持續提供足夠電流維持TRIAC導通狀態，否則電路可能閃爍或無法正常工作。

直流LED驅動IC-WD15-S30T

工采網代理的WD15-S30T是一款內置4個穩壓環節的交流直接驅動LED芯片，可從整流后的交流電壓驅動多個串聯LED，由于其外部元器件數量少，給設計帶來極大的便利。WD15-S30T具有較高的LED電流驅動能力，可通過外部電阻調節電流。WD15-S30T將幫助工程師在LED照明領域生產出高效能、高設計效率、低成本等優秀產品。

WD15-S30T是一種四步LED照明驅動器IC，通過內部的四個由高壓FET組成的步驟來控制LED照明系統的亮度。恒定的LED電流調節值可以通過外部電阻器進行控制。

WD15-S30T具有兩種過溫保護模式，可通過OTP_MD引腳選擇。

當OTP_MD引腳斷開時，過溫保護在自動恢復模式下工作。當WD15- S30T的結溫高于160°C時，所有LED燈熄滅。當結溫低于過溫保護的溫度遲滯時，WD15- S30T會自動重啟正常工作。

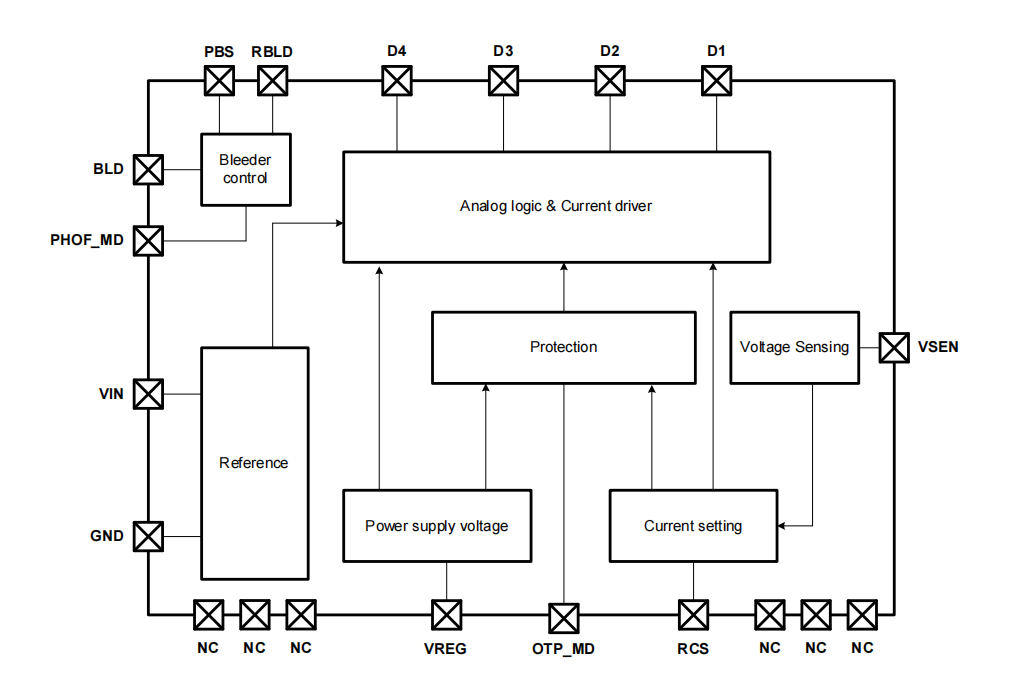

結構圖：

結構圖

LED驅動芯片- WD15-S30T的特性：

LED直接從交流線路上驅動

寬輸入范圍：90VAC~305VAC

內置4步的恒流驅動

可調驅動電流

與三端雙向可控硅調光兼容

包括漏電流，以提供晶閘管調光器的保持電流

包括外部MOSFET的柵極驅動器，為三端雙向可控硅調光器提供鎖存電流

由于保持電流和鎖定電流，因此具有極好的三端雙向可控硅調光器兼容性

功率因數高> 0.9

總諧波失真降低< 15%

過溫保護

OTP模式可選：自動恢復或鎖定

可選擇的關機模式：關機激活或停用

EMI安全運行

熱增強型QFN 20針

LED驅動IC- WD15-S30T的應用：

AC直流LED燈應用

下部照明

嵌入式燈

艙頂燈；吊燈；云冪燈；頂棚采光

韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
