近年來人形機器人技術迎來爆發式增長，全球科技巨頭和中國本土企業都在加速升級迭代人形機器人產品和相關技術，推動機器人在工業、物流、醫療、教育和家庭等領域的廣泛應用。

而在人形機器人系統中，靈巧手被認為是極為復雜、精密和關鍵的執行器，成為人形機器人技術演進的核心方向之一，它不僅需要具備高自由度的運動能力，還要實現對力和位置的精準控制，以模擬人手的操作行為。

挑戰：傳統通信在分布式架構中的瓶頸

在采用分布式電氣架構的靈巧手設計之中，負責每個主動自由度的電機驅動，以及分布在每個手指的觸覺傳感器，需要通過UART或CAN接口與手掌中央主控MCU通信。主控MCU通過CAN、RS485、EtherCAT接口接入機器人本體系統總線。

這種架構存在以下幾處痛點，而這些痛點在一定程度上制約了靈巧手系統的性能提升、架構演進和輕量化小型化的發展：

帶寬限制：UART/CAN通信的波特率限制了控制環路獲得更高的帶寬。

線束復雜：每個手指需獨立布線，導致線束數量龐大，同時增加了組裝難度與故障風險。

PCB空間受限：多路通信接口會占用大量PCB面積，限制系統集成度。

擴展性差：增加自由度或傳感器數量時，現有通信架構難以靈活擴展。

異步通信問題：UART/CAN為異步通信，MCU需外部晶振提供高精度時鐘源，增加了硬件復雜度。

解決方案：基于I3C總線的分布式通信架構

恩智浦半導體中國應用工程師團隊提出了基于I3C的靈巧手內部局部總線拓?fù)浣Y(jié)構，革新了靈巧手內部通信方式。

該架構采用i.MX RT1180作為機器人手掌主控MCU，采用MCX A132作為手指關節控制MCU，通過I3C總線連接多個伺服節點與觸覺傳感器，對外則通過EtherCAT、CAN、RS485連接到機器人系統總線。

圖1：基于I3C的靈巧手方案核心通信路徑與模塊分布框圖

采用靈巧手精準復現人手動作，訪問恩智浦半導體官網移動機器人專題，了解恩智浦如何賦能安全可靠的移動機器人，點擊訪問>>

I3C總線：為分布式通信架構帶來諸多優勢

01高速通信能力

I3C總線標準速率高達12.5Mbps，優于UART和CAN2.0，且在特定條件下支持DDR模式，理論能夠高達25Mbps，滿足高分辨率傳感器和實時控制的高帶寬需求。

02簡化布線與硬件設計

I3C主機僅需兩根線（SDA + SCL）即可掛接多個總線從設備，減少線束數量，提升靈巧手模塊化裝配效率；而且無需外部收發器和高精度晶振，可節省BOM成本與PCB空間。

03動態設備管理能力

I3C支持動態地址分配，設備在啟動時自動識別并獲取動態地址，避免靜態地址沖突。同時，I3C支持熱插拔（Hot-Join），單個手指模組可實現在通電狀態下靈活替換。

04實時事件響應機制

I3C支持帶內中斷（In-Band Interrupt），設備可通過SDA線直接向主機發送緊急事件或故障信號，無需額外GPIO中斷線，由此進一步簡化線束并提升主機響應速度。

05可靠的信號完整性

在高速驅動模式下，I3C采用Push-Pull推挽驅動模式，相比傳統的I2C開漏方式可以極大地提升性能，顯著提高信號完整性，有利于支持更長的傳輸距離并增強接插件連接的可靠性。

值得一提的是，在這款人形機器人靈巧手方案中，恩智浦的多款MCU產品與I3C分布式總線架構無縫融合，相得益彰。

i.MX RT1180作為手掌中央主控MCU，其主要的特性包括：

雙核架構（240MHz M33內核 + 800MHz M7內核），提供高性能處理能力；

集成2個I3C接口，可連接多個伺服節點與傳感器；

支持EtherCAT、CAN-FD、UART等多種工業通信協議接口；

豐富的PWM、ADC、編碼器接口，單芯片可以直驅多達8個無刷空心杯電機。

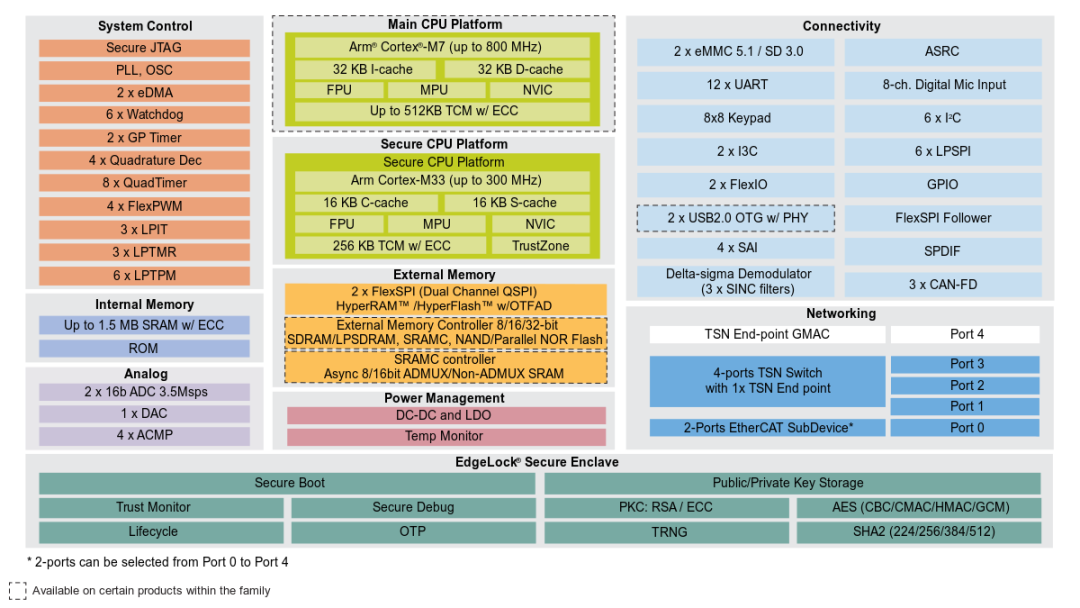

圖2：i.MX RT1180結構框圖

基于恩智浦MCX A132方案的機器人手指關節伺服節點和觸覺傳感器設計，其主要特性包括：

小尺寸封裝，適合手指模塊嵌入；

集成1個I3C接口，與主控實現高速通信；

內置16-bit ADC，用于觸覺傳感器模擬信號的高質量采集；

支持IEC 61508 SIL2功能安全自測庫，滿足未來人形機器人對功能安全的要求。

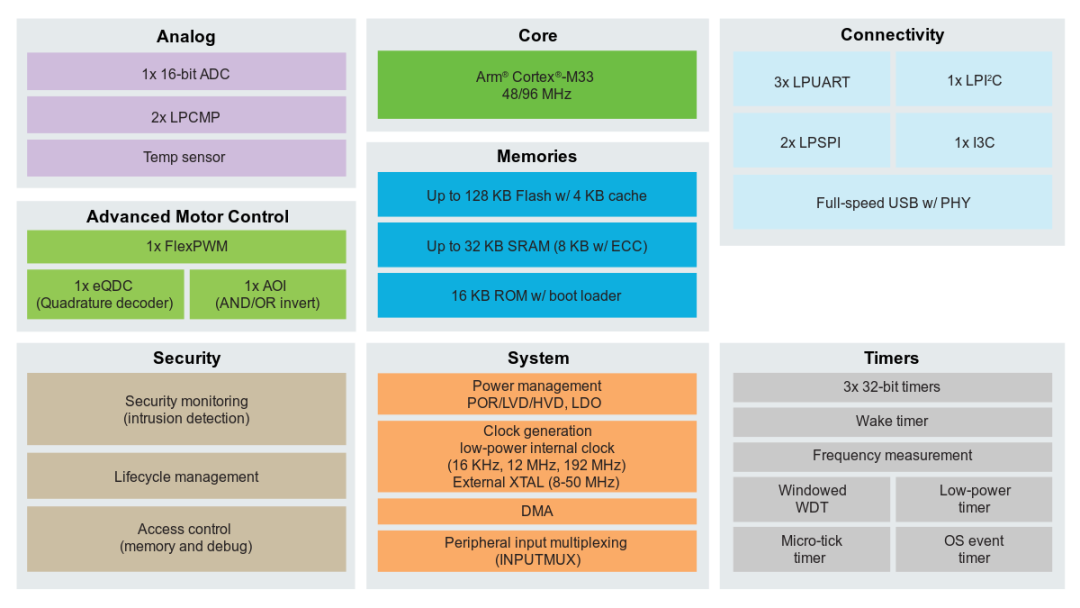

圖3：MCX A132結構框圖

本視頻演示了恩智浦基于I3C的靈巧手解決方案，展現其精準控制無刷電機，實現復雜動作協調的能力。

本文小結

恩智浦團隊希望通過創新性的I3C總線拓?fù)湓O(shè)計，推動靈巧手系統向更高集成度、更強性能、更廣應用場景演進。同時恩智浦i.MX RT1180與MCX A132產品組合也為這一架構提供了堅實的硬件基礎，助力人形機器人技術實現新突破。

隨著人形機器人在服務、醫療等領域的深入應用，恩智浦的I3C架構將為靈巧手提供更強大的通信支持與系統集成能力。

本文作者

紀成（Calvin Ji），恩智浦中國產品線工業MCU現場應用工程師，畢業于山東大學，獲自動化學士學位，控制理論與控制工程碩士學位，于2013年加入恩智浦半導體公司工作至今，專注于IIOT微控制器產品應用方案開發與客戶技術支持。
