Microchip Technology PIC18F16Q20 Curiosity Nano套件提供用于評估PIC18-Q20系列微控制器的硬件平臺。PIC18F16Q20微控制器安裝在電路板上。Curiosity Nano系列評估板包含一個板載調試器。無需外部工具即可對Microchip PIC18F16Q20 MCU進行編程和調試。

數據手冊：*附件：Microchip Technology PIC18F16Q20 Curiosity Nano套件數據手冊.pdf

特性

• PIC18F16Q20特性
  • 多電壓 I/O (MVIO) 接口，具有多個由VDDIO2和VDDIO3供電的引腳
  • 具有較高通信速率的I^3^C目標模塊
  • 10位300 ksps ADC，具有用于響應傳感器設計的計算功能
  • 8位信號路由端口模塊，無需使用外部引腳即可互連數字外設
  • 具有固定延遲的向量中斷控制器，用于處理中斷和系統總線仲裁器
  • 直接內存訪問 (DMA) 功能
  • UART支持異步、DMX、DALI和LIN協議
  • 內存訪問分區 (MAP)
  • 增強型代碼保護，支持數據保護和引導加載程序應用中的用戶
  • 設備信息區 (DIA) 存儲工廠校準值，以幫助提高溫度傳感器的精度
• 板特性
  • PIC18F16Q20微控制器
  • USB Type-C?連接器、USB供電
  • 1個黃色用戶LED
  • 1個機械用戶開關
  • 1個MCP1711/1.2V LDO穩壓器，為VDDIO3供電
  • 板載調試器：
    • Microchip MPLAB? X IDE中的電路板識別
    • 1個綠色電源和狀態LED
    • 編程和調試
    • 虛擬串行端口 (CDC)
    • 1個調試GPIO通道 (DGI GPIO)
  • 可調目標電壓：
    • MIC5353 LDO穩壓器，由板載調試器控制
    • 輸出電壓范圍：1.8V至3.6V（受USB輸入電壓限制）
    • 最大輸出電流：500mA（受環境溫度和輸出電壓限制）

概述

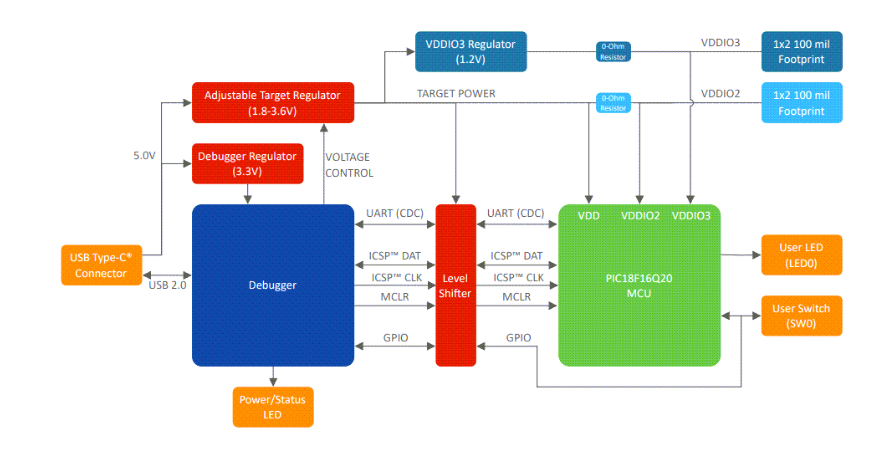

框圖

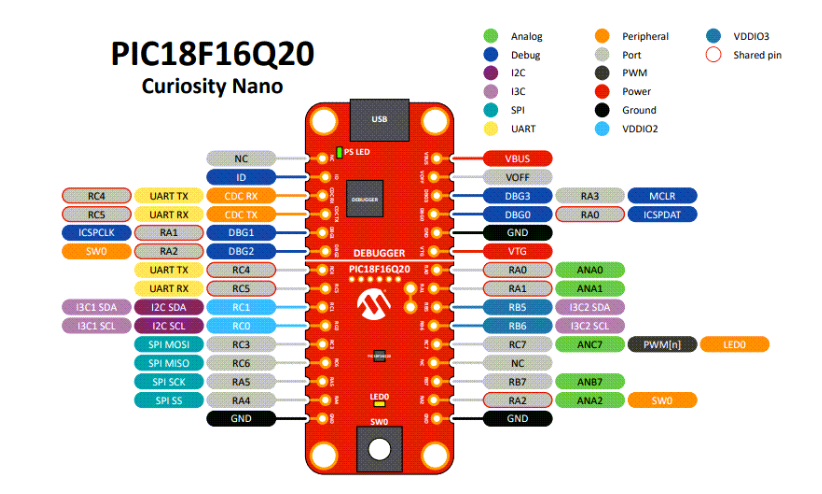

引腳分配

PIC18F16Q20 Curiosity Nano開發板技術解析與應用指南

一、開發板核心特性與硬件架構

PIC18F16Q20 Curiosity Nano評估套件(EV73T25A)是Microchip推出的硬件平臺，專為評估PIC18-Q20系列微控制器而設計。該開發板搭載PIC18F16Q20 MCU，具有以下顯著特點：

1. ?集成調試器?：板載調試器無需外部工具即可編程和調試MCU，支持MPLAB X IDE生態系統
2. ?緊湊型設計?：采用14/20引腳封裝，是當前PIC18產品線中最小的封裝之一
3. ? 多電壓I/O(MVIO) ?：支持VDDIO2(1.8-3.6V)和VDDIO3(1.2V)兩個獨立電壓域
4. ?豐富外設接口?：
   • 支持I3C/I2C/SPI/UART通信協議
   • 10位300ksps ADC帶計算功能
   • 8位信號路由端口模塊
   • 增強型代碼保護功能

開發板硬件資源包括：

• 1個黃色用戶LED(LED0)
• 1個機械用戶按鍵(SW0)
• USB Type-C?接口
• 可調目標電壓(1.8-3.6V/500mA)

二、開發環境搭建與實踐

2.1 MPLAB工具鏈集成

PIC18F16Q20 Curiosity Nano完美融入MPLAB開發生態系統：

1. ?軟件工具要求?：
   • MPLAB X IDE v6.15或更高版本
   • PIC18F-Q DFP v1.22.416設備支持包
   • nEDBG_TP v1.29.32或更新的工具包
2. ?快速開發路徑?：
   • ?代碼示例?：通過MPLAB Discover獲取官方測試用例
   • ?配置工具?：使用MCC Melody生成外設驅動代碼
   • ?調試分析?：MPLAB Data Visualizer支持實時數據可視化

2.2 虛擬串口(CDC)配置

板載調試器提供完整的CDC串口橋接功能：

• ?硬件連接?：
  • CDC_TX → RC5(UART RX)
  • CDC_RX → RC4(UART TX)
• ?參數限制?：
  • 波特率：1200bps-500kbps
  • 數據位：8位
  • 停止位：1-2位
• ?高級功能?：
  • 支持Break字符發送(需固件v1.24+)
  • 拖放編程模式(CMD命令)

三、調試技巧與問題排查

3.1 常見問題解決方案

3.2 高級調試功能

1. ? Data Gateway Interface(DGI) ?：
   • 支持1個調試GPIO通道(DBG2)
   • 時間戳分辨率0.5μs(2MHz時鐘)
   • 最大信號頻率2kHz
2. ?拖放編程?：
   • 支持Intel HEX格式文件
   • 特殊命令：
     • CMD - 芯片擦除
     • CMD:1V8 - 設置目標電壓1.8V
     • CMD:3V3 - 設置目標電壓3.3V
