Microchip Connect PIC16F13145 Curiosity Nano評估套件設計用作評估PIC16F13145系列微控制器的硬件平臺。Microchip Technology PIC16F13145板設有板載PIC16F13145微控制器 (MCU) 是Curiosity Nano系列的一部分，以集成調試器而著稱。PIC16F13145無需外部工具、編程和調試，因此簡化且無憂。

數據手冊：*附件：Microchip Technology PIC16F13145 Curiosity Nano評估套件數據手冊.pdf

特性

• PIC16F13145 微控制器
• USB Type-C?連接器
• Microchip MPLAB? X IDE中的板載調試器支持
  • 板標識
  • 虛擬串行端口 (CDC)
  • 編程和調試
  • 1個調試GPIO通道 (DGI GPIO)
• 1個黃色用戶LED
• 1個機械用戶開關
• 1個綠色電源和狀態LED
• 32.768kHz晶體占位
• USB供電
• 可調目標電壓
  • MIC5353 LDO穩壓器，由板載調試器控制
  • 輸出電壓范圍：1.8V至5.1V（受USB輸入電壓限制）
  • 最大輸出電流：500 mA（受環境溫度和輸出電壓限制）

概述

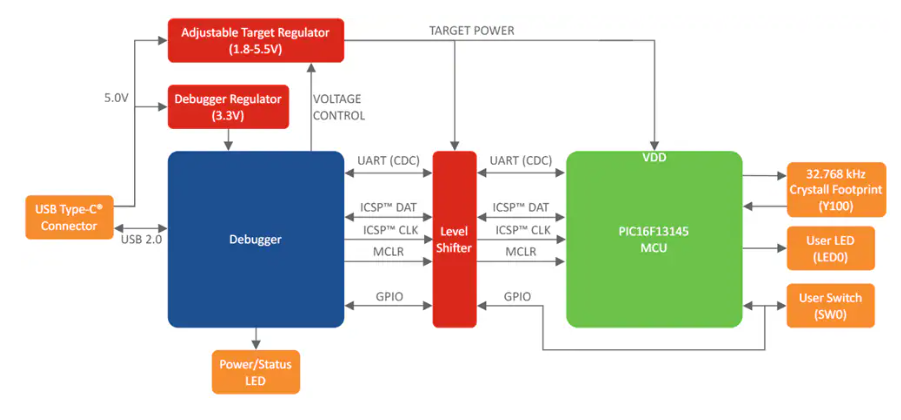

框圖

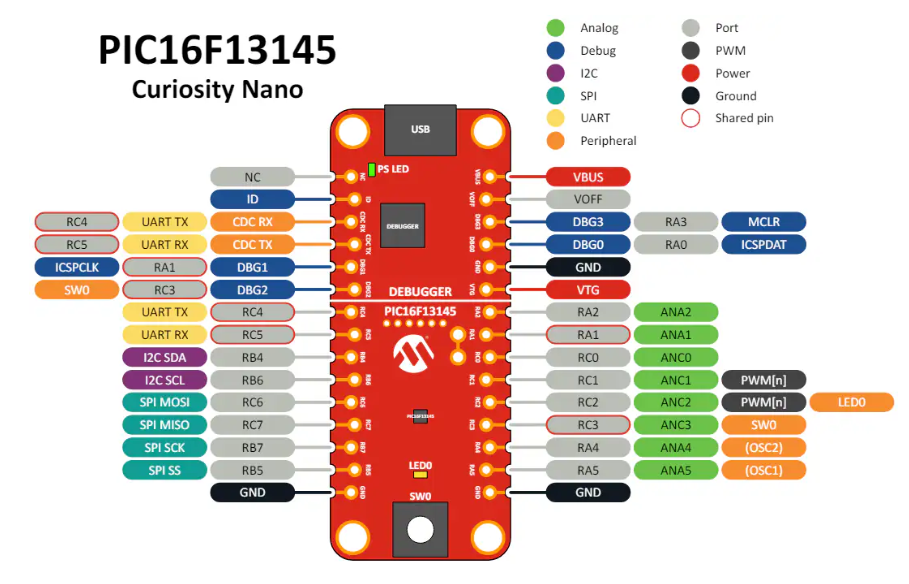

引腳分配

PIC16F13145 Curiosity Nano評估套件技術解析

一、產品概述

PIC16F13145 Curiosity Nano評估套件(EV06M52A)是Microchip Technology推出的一款硬件平臺，專為評估PIC16F13145系列微控制器而設計。該開發板搭載了PIC16F13145 MCU，并集成了板載調試器，無需外部工具即可完成編程和調試。

?核心特性?：

• 板載調試器支持MPLAB? X IDE開發環境
• USB Type-C?供電接口
• 1個黃色用戶LED和1個機械用戶開關
• 32.768 kHz晶振焊盤
• 可調目標電壓范圍1.8-5.1V（最大輸出電流500mA）

二、硬件架構分析

2.1 微控制器特性

PIC16F13145系列微控制器具有以下突出特性：

• ? 可配置邏輯塊(CLB) ?：支持硬件自定義邏輯設計
• 存儲區閃存(SAF)一次性可編程存儲器
• 10位300ksps帶計算的ADC(ADCC)
• 8位數模轉換器(DAC)帶緩沖輸出
• 外設引腳選擇(PPS)功能
• 支持異步、RS-232、RS-485和LIN兼容的UART

2.2 開發板硬件組成

?關鍵組件?：

1. ?電源系統?：
   • 兩個LDO穩壓器（3.3V調試器電源和可調目標電源）
   • 支持USB供電或外部電源輸入（通過VTG引腳）
   • 具有電流限制（500mA）和電壓緩升（2V/ms）保護
2. ?調試子系統?：
   • 復合USB設備包含：
     • 編程/調試接口
     • 虛擬串口(CDC)
     • 大容量存儲設備
     • 數據網關接口(DGI)
3. ?用戶接口?：
   • LED0：連接至RC2引腳，可通過GPIO或PWM控制
   • SW0：機械開關連接至RC3引腳，需啟用內部上拉電阻

三、開發環境搭建

3.1 軟件要求

• ?MPLAB? X IDE? v6.15或更高版本
• 設備家族包"PIC16F1xxxx_DFP" v1.24.386或更高
• 工具包"nEDBG_TP" v1.13.715或更高

3.2 快速入門步驟

1. 通過USB Type-C連接開發板與計算機
2. 在MPLAB X IDE中創建新項目時，系統會自動檢測板載調試器
3. 使用MPLAB代碼配置器(MCC)進行外設初始化
4. 通過"Debug Main Project"啟動調試會話

?實用技巧?：

• 通過"Kit Window"可快速訪問開發板資源鏈接
• 使用MPLAB Data Visualizer可實現實時數據可視化
• MCC Melody提供經過驗證的外設驅動庫

四、高級功能應用

4.1 虛擬串口(CDC)應用

開發板實現了標準的CDC接口，可作為主機與目標設備間的通用串行橋接：

• 支持1200bps至500kbps波特率
• 支持8位字符格式和奇/偶/無校驗
• 需在終端程序中啟用DTR信號

?典型應用場景?：

• 與MPLAB Data Visualizer配合進行數據可視化
• 實現主機與目標MCU的調試信息交互
• 通過終端程序發送控制命令

4.2 拖放編程功能

通過板載大容量存儲設備實現：

1. 將Intel HEX格式文件拖放到"CURIOSITY"驅動器
2. 系統自動編程目標設備
3. LED狀態指示編程結果（慢閃表示成功，快閃表示失?。?/li>

?特殊命令文件?：

• CMD：執行芯片擦除
• CMD：復位目標設備
• CMD:1V8/3V3：設置目標電壓

五、硬件設計參考

5.1 電源設計注意事項

• ?目標電壓調整?：可通過MPLAB X IDE或特殊命令文件設置
• ?外部供電?：將VOFF引腳接地后可安全使用外部電源
• ?電流測量?：切斷J201電源跳線可測量目標系統功耗

5.2 擴展接口應用

開發板采用標準化的30引腳邊緣連接器，支持：

• 直接插入Curiosity Nano Base擴展板
• 兼容Click boards?生態系統
• 通過100mil排針連接原型板

?信號分配?：

• 模擬信號：RA0-RA5, RC0-RC3
• 數字通信：UART, I2C, SPI接口
• 調試接口：ICSP?信號

六、典型應用示例

開發板預裝了展示CLB功能的示例程序：

1. LED0以7.8Hz頻率閃爍（初始狀態）
2. 按下SW0按鈕：LED0以12.5%亮度常亮
3. 再次按下SW0：LED0亮度分6級增至87.5%
4. 繼續按下SW0：返回閃爍模式

該示例代碼及相關資源可在Microchip的GitHub倉庫獲取，為開發者提供了學習CLB外設的絕佳起點。
