Microchip Technology PIC18F56Q24 Curiosity Nano評估套件 (EV01E86A) 包括一個PIC18F56Q24 Curiosity Nano評估板和兩個100mil、1個28引腳排針條。該套件可訪問PIC18F56Q24微控制器上的智能模擬和內核獨立外設。PIC18-Q24系列微控制器非常適合用于傳感器接口、實時控制和通信應用。

數據手冊；*附件：Microchip Technology PIC18F56Q24 Curiosity Nano評估套件數據手冊.pdf

PIC18F56Q24評估板預裝有PIC18F56Q24微控制器。該板包含一個板載調試器，因此無需外部工具即可對微控制器進行編程和調試。PIC18F56Q24評估板采用USB供電，配置有一個黃色用戶LED、一個機械用戶開關以及一個綠色電源及狀態指示LED。

特性

• 電路板特性
  • PIC18F56Q24 微控制器
  • USB Type-C^?^ 連接器
  • 一個黃色用戶LED
  • 一個機械式用戶開關
  • 一個綠色電源及狀態指示LED
  • 32.768kHz晶體頻率占位
  • Microchip MPLAB^?^ X IDE中的板載調試器支持：
    • 板標識
    • 虛擬串行端口
    • 編程和調試
    • 一個調試GPIO通道
  • USB供電
  • 可調目標電壓：
    • MIC5353 LDO穩壓器，由板載調試器控制
    • 輸出電壓范圍：1.8V至5.1V（受USB輸入電壓限制）
    • 最大輸出電流：500 mA（受環境溫度和輸出電壓限制）

電路板概述

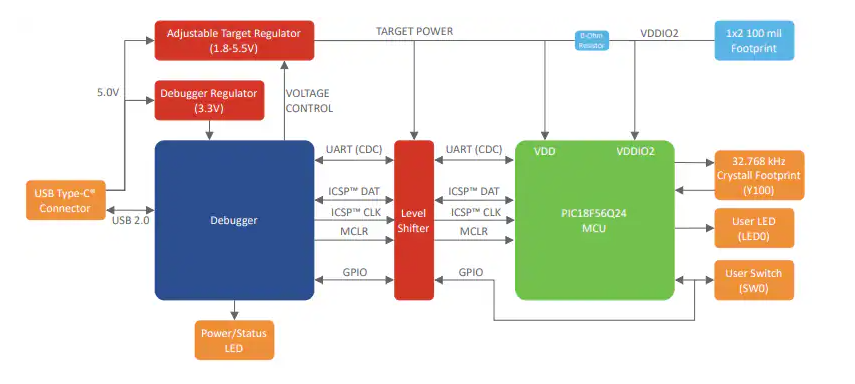

框圖

PIC18F56Q24 Curiosity Nano開發板技術解析與應用指南

?一、核心硬件架構與特性?

1. ?MCU關鍵特性?
   • ?PIC18-Q24家族優勢?：專為傳感器接口、實時控制和通信應用設計，集成編程調試接口禁用模塊（PDID）提升代碼安全性。
   • ? 多電壓I/O（MVIO） ?：支持VDDIO2獨立供電引腳（PC3-PC6/PORTD），電壓范圍1.62V-5.5V，兼容低功耗外設。
   • ?存儲分區?：包含一次性可編程存儲區（SAF）和內存訪問分區（MAP），支持DMA直接內存訪問。
   • ?通信外設?：8位信號路由端口、UART（支持LIN/DMX協議）、10位300ksps ADC（帶計算功能）。
2. ?開發板資源?
   • ?調試器集成?：內置nEDBG調試器，支持CDC虛擬串口、拖拽編程（Mass Storage）和DGI數據網關接口。
   • ?外設接口?：USB Type-C供電、32.768kHz晶振焊盤、用戶LED（RF2控制）和機械按鍵（RF3接地觸發）。
   • ?電源設計?：MIC5353 LDO可調目標電壓（1.8-5.1V/500mA），支持外部電源輸入（需VOFF引腳接地）。

二、高級應用場景?

1. ?多電壓系統設計?
   • ?MVIO隔離?：通過J112接入外部電源時，需移除R105電阻并添加去耦電容（C104/C105=5.6pF/6.8pF）。
2. ?外部MCU編程?
   • ?接口定義?：| 信號線 | PIC18F調試接口 | 外部目標連接 |
     | -------- | ---------------- | -------------- |
     | DBG0 | ICSPDAT | PGD |
     | DBG3 | MCLR | VPP |
   • ?注意事項?：外部高壓編程需禁用板載調試器（切斷J101-J106跳線）。
3. ?Data Visualizer調試?
   • ?DGI GPIO?：通過RF3引腳捕獲開關狀態，采樣率需≤2kHz以避免數據飽和。

?三、硬件設計要點?

1. ?電源管理?
   • ?故障保護?：目標電壓偏差超±100mV時自動關閉調節器，狀態LED快閃報警。
   • ?外部供電?：VTG引腳支持5.5V輸入，需同步拉低VOFF引腳。
2. ?PCB布局建議?
   • 晶振布線需遠離高頻信號，OSC1/OSC2（RA7/RA6）引腳建議串聯22Ω電阻。
   • 用戶LED（RF2）驅動電路需限流電阻（R104=1kΩ）。

?四、常見問題排查?

• ?Q：CDC串口無響應?
  ?A?：檢查終端DTR信號是否使能，目標端UART需配置匹配的波特率（如9600-8-N-1）。
• ?Q：調試器無法識別?
  ?A?：更新nEDBG固件（通過MPLAB X IDE自動升級），或檢查USB驅動狀態（Windows設備管理器）。
• ?Q：MVIO域失效?
  ?A?：確認VDDIO2電壓≥1.62V且未與VCC_TARGET短路（R105需移除）。
