AM654x 和 AM652x Sitara? 處理器是 Arm 應用處理器，旨在滿足現代工業 4.0 嵌入式產品的復雜處理需求。

AM654x 和 AM652x 器件將四個或兩個 Arm Cortex-A53 內核與雙 Arm Cortex-R5F MCU 子系統相結合，該子系統包括旨在幫助客戶實現其最終產品功能安全目標的功能，以及三個千兆工業通信子系統 （PRU_ICSSG），以創建能夠?yàn)楣δ馨踩珣?yīng)用提供工業連接和處理的高性能工業控制的 SoC。AM65xx目前正在接受TüV南德意志集團根據IEC 61508認證的評估。
*附件：am6546.pdf

AM654x 中的四個 Arm Cortex-A53 內核排列在兩個具有共享 L2 內存的雙核集群中，以創建兩個處理通道。AM652x 中的兩個 Arm Cortex-A53 內核提供單個雙核集群和兩個單核集群選項。片上存儲器、外設和互連上包含廣泛的 ECC，以確?？煽啃浴Ｕ麄€(gè) SoC 包括旨在幫助客戶設計能夠?qū)崿F(xiàn)其功能安全目標的系統的功能（有待 TüV SüD 評估）。除了由 DMSC 管理的粒度防火墻外，某些 AM654x 和 AM652x 設備還提供加密加速和安全啟動。

具有 Arm Neon? 擴展的 Arm Cortex-A53 RISC CPU 提供了可編程性，雙 Arm Cortex-R5F MCU 子系統可作為兩個內核用于通用用途，也可以同步使用，以幫助滿足功能安全應用的需求。PRU_ICSSG子系統可用于提供多達六個工業以太網端口，例如 Profinet IRT、TSN、Ethernet/IP 或 EtherCAT（以及許多其他端口），也可用于標準千兆以太網連接。

TI 為 Arm 內核提供了一套完整的軟件和開發工具，包括處理器 SDK Linux、Linux-RT、RTOS 和 Android，以及 C 編譯器以及用于查看源代碼執行的調試接口。將提供適用的功能安全和安保文檔，以協助客戶開發其功能安全或安保相關系統。

特性

處理器內核：

• 雙核或四核 Arm Cortex-A53 微處理器子系統，頻率高達 1.1 GHz

  • 最多兩個雙核或兩個單核 Arm Cortex-A53 集群，具有 512KB 二級緩存，包括 SECDED
  • 每個 A53 內核具有 32KB L1 ICache 和 32K L1 DCache

• 雙核 Arm Cortex-R5F，頻率高達 400 MHz

  • 支持鎖步模式
  • 每個 R5F 內核 16KB ICache、16KB DCache 和 64KB RAM

  工業子系統：

• 三個千兆工業通信子系統 （PRU_ICSSG）

  • 每個PRU_ICSSG最多兩個 10/100/1000 以太網端口
  • 支持兩個 SGMII 端口 （2）
  • 與 10/100Mb PRU-ICSS 兼容
  • 每PRU_ICSSG 24× PWM
    • 逐周期控制
    • 增強的跳閘控制
  • 每PRU_ICSSG 18× 個 Σ-δ 濾波器
    • 短路邏輯
    • 過流邏輯
  • 6× 每個PRU_ICSSG的多協議位置編碼器接口

  內存子系統：

• 高達 2MB 的片上 L3 RAM，帶 SECDED

• 多核共享內存控制器 （MSMC）

  • 高達 2MB（2 組 × 1MB）帶 SECDED 的 SRAM
    • 共享相干2級或3級內存映射SRAM
    • 共享相干的 3 級緩存
  • 256 位處理器端口總線和 40 位物理地址總線
  • 用于連接到處理器或設備主站的一致統一雙向接口
  • L2、L3 緩存預熱和后刷新
  • 具有饑餓限制的帶寬管理
  • 一個基礎設施主界面
  • 單個外部存儲器主接口
  • 支持分布式虛擬系統
  • 支持內部 DMA 引擎 – 數據路由單元 （DRU）
  • ECC 錯誤保護

• DDR 子系統 （DDRSS）

  • 支持高達 DDR-1600 的 DDR4 內存類型
  • 32位數據總線和7位SECDED總線
  • 8 GB 的總可尋址空間

• 通用內存控制器 （GPMC）功能安全：

• 符合功能安全標準 [工業]

  • 專為功能安全應用而開發
  • 可用于幫助 IEC 61508 功能安全系統設計的文檔
  • 系統能力高達 SIL 3
  • 硬件完整性高達 SIL 2
  • 安全相關認證
    • 通過 TüV SüD 的 IEC 61508 認證

• 功能安全特性：

  • 計算關鍵存儲器和內部總線互連上的 ECC 或奇偶校驗
  • 防火墻有助于提供不受干擾 （FFI）
    • 用于 CPU、高端定時器和片上 RAM 的內置自檢 （BIST）
  • 對診斷測試的硬件錯誤注入支持
  • 錯誤信號模塊 （ESM），用于捕獲功能安全相關錯誤
  • 電壓、溫度和時鐘監控
  • 多個時鐘域中的窗口和非窗口看門狗定時器

• MCU島

  • 雙核 Arm Cortex-R5F 微處理器子系統的隔離
  • 獨立的電壓、時鐘、復位和專用外設
  • 與 SoC 其余部分的內部 MCSPI 連接

  安全：

• 支持安全啟動

  • 硬件強制實施的信任根
  • 支持通過備份密鑰切換信任根
  • 支持接管保護、IP 保護和防回滾保護

• 支持加密加速

  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
  • 支持加密核心
    • AES – 128/192/256 位密鑰大小
    • 3DES – 56/112/168 位密鑰大小
    • MD5、SHA1
    • SHA2 – 224/256/384/512
    • DRBG 與真隨機數生成器
    • PKA（公鑰加速器）輔助 RSA/ECC 處理
  • DMA 支持

• 調試安全性

  • 安全的軟件控制調試訪問
  • 安全感知調試

• 支持可信執行環境 （TEE）

  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻支持隔離
  • 安全的 DMA 路徑和互連
  • 安全看門狗/定時器/IPC

• 安全存儲支持

• 對 OSPI 接口的動態加密和身份驗證支持

• 通過基于數據包的硬件加密引擎對數據（有效負載）加密/身份驗證的網絡安全支持

• 用于密鑰和安全管理的安全協處理器 （DMSC），具有用于安全軟件的專用設備級互連SoC 服務：

• 設備管理安全控制器 （DMSC）

  • 集中式 SoC 系統控制器
  • 管理系統服務，包括初始啟動、安全、功能安全和時鐘/復位/電源管理
  • 用于有源和低功耗模式的電源管理控制器
  • 通過消息管理器與各種處理單元進行通信
  • 用于優化未使用的外設的簡化接口
  • 跟蹤和調試能力

• 16 個 32 位通用定時器

• 兩個數據移動和控制導航子系統 （NAVSS）

  • 環形加速器 （RA）
  • 統一 DMA （UDMA）
  • 多達 2 個定時器管理器 （TM）（每個定時器 1024 個）

  多媒體：

• 顯示子系統

  • 兩個完全輸入映射的疊加管理器與兩個顯示輸出相關聯
  • 單端口 MIPI DPI 并行接口
  • 一個端口 OLDI

• PowerVR SGX544-MP1 3D 圖形處理單元 （GPU）

• 單攝像頭串行接口-2 （MIPI CSI-2）

• 單端口視頻捕獲：BT.656/1120（無嵌入式同步）高速接口：

• 一個千兆以太網 （CPSW） 接口支持

  • RMII （10/100） 或 RGMII （10/100/1000）
  • IEEE1588（2008 年附件 D、附件 E、附件 F）和 802.1AS PTP
  • 音頻/視頻橋接 （P802.1Qav/D6.0）
  • 節能以太網 （802.3az）
  • 巨型幀（2024 字節）
  • 第 45 條 MDIO PHY 管理

• 兩個 PCI-Express （PCIe） 修訂版 3.1 子系統 （2）

  • 支持 Gen2 （5.0GT/s）作
  • 兩個獨立的 1 通道端口或一個 2 通道端口
  • 支持并發根復合體和端點作

• USB 3.1 雙角色設備 （DRD） 子系統 （2）

  • 一個增強型 SuperSpeed Gen1 端口
  • 一個 USB 2.0 端口
  • 每個端口可獨立配置為 USB 主機、USB 外設或 USB DRD

  一般連接：

• 6× 集成電路間 （I2C?） 端口

• 5×可配置的UART/IrDA/CIR模塊

• 兩個同時閃存接口配置為

  • 兩個 OSPI 閃存接口
  • 或 HyperBus? 和 OSPI1 閃存接口

• 2× 12位模數轉換器（ADC）

  • 高達 4 Msamples/s
  • 八個多路復用模擬輸入

• 8× 多通道串行外設接口 （MCSPI） 控制器

  • 兩個帶內部連接
  • 六個帶外部接口

• 通用 I/O （GPIO） 引腳控制接口：

• 6×增強型高分辨率脈寬調制器（EHRPWM）模塊

• 一個增強型捕獲 （ECAP） 模塊

• 3×增強型正交編碼器脈沖（EQEP）模塊汽車接口：

• 2×模塊化控制器局域網（MCAN）模塊，完全支持CAN-FD音頻接口：

• 3× 多通道音頻串行端口 （MCASP） 模塊媒體和數據存儲：

• 2× 多媒體卡?/安全數字（MMC?/SD）接口簡化的電源管理：

• 簡化的電源序列，完全支持雙電壓 I/O

• 集成LDO降低了電源解決方案的復雜性

• 集成SDIO LDO，用于處理SD接口的自動電壓轉換

• 集成上電復位 （POR） 生成，降低電源解決方案的復雜性

• 用于功能安全監控的集成電壓監控器

• 集成電源毛刺檢測器，用于檢測快速電源瞬變模擬/系統集成：

• 集成 USB VBUS 檢測

• 用于 DDR RESET 的故障安全 I/O

• 所有 I/O 引腳驅動器在復位期間禁用以避免總線沖突

• 重置期間禁用默認 I/O 拉取以避免系統沖突

• 支持動態 I/O pinmux 配置更改片上系統 （SoC） 架構：

• 支持從 UART、I2C、OSPI、HyperBus、并行 NOR 閃存、SD 或 eMMC?、USB、PCIe 和以太網接口進行主啟動

• 28納米CMOS技術

• 23 mm × 23 mm、0.8 mm 間距、784 引腳 FCBGA （ACD）

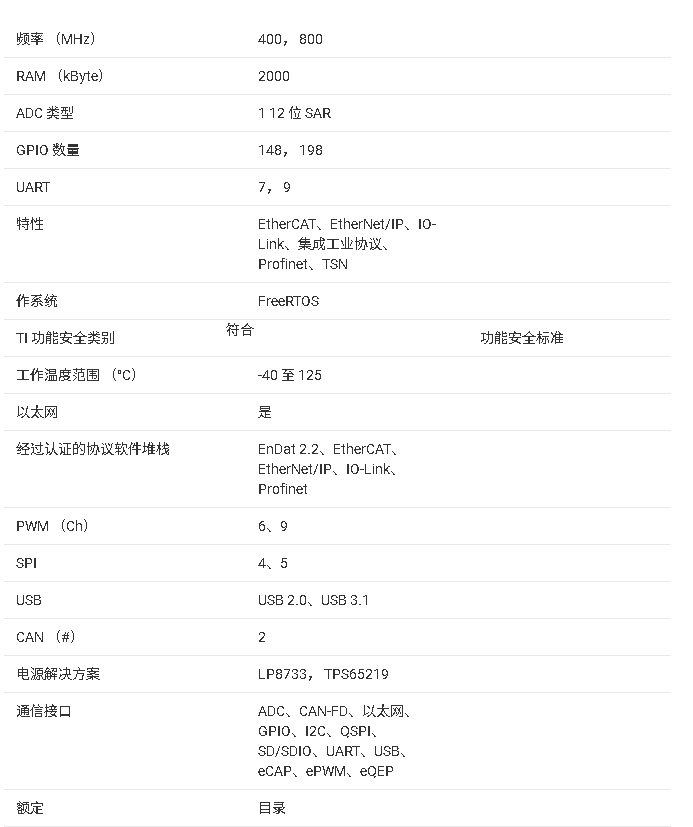

參數

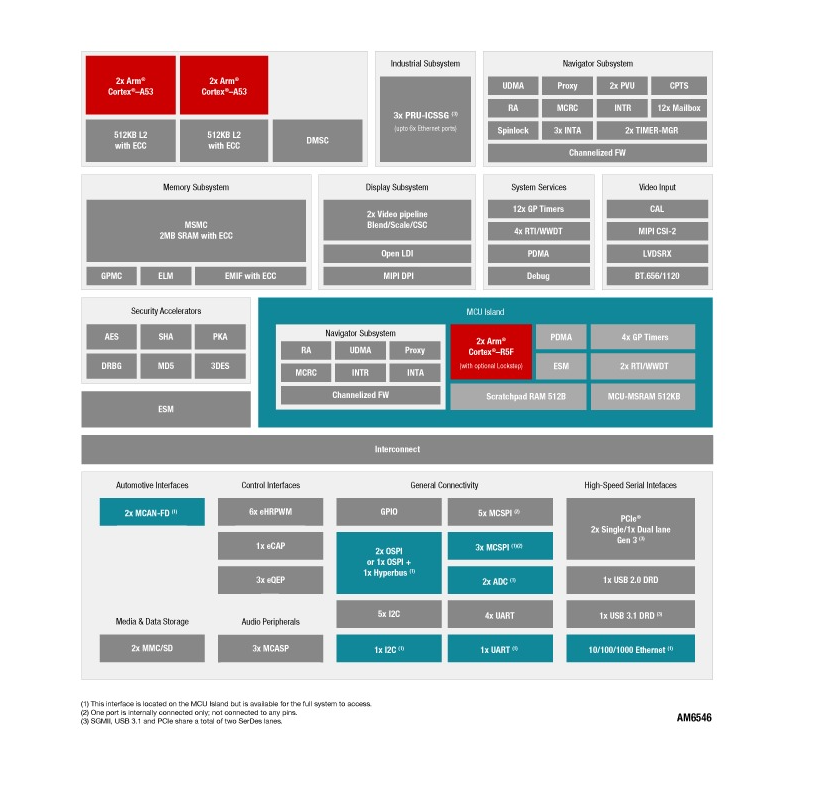

方框圖

?1. 產品概述?

• ?型號系列?：AM6548/AM6528/AM6546/AM6526，基于Arm? Cortex?架構，面向工業4.0應用設計。
• ?核心配置?：
  • ?AM654x?：四核Cortex-A53（雙集群）+ 雙核Cortex-R5F（支持鎖步模式）。
  • ?AM652x?：雙核Cortex-A53（單集群）+ 雙核Cortex-R5F。
• ?工藝技術?：28nm CMOS，784引腳FCBGA封裝（23mm×23mm）。

?2. 關鍵特性?

• ?工業通信?：集成3個PRU_ICSSG子系統，支持多協議工業以太網（如Profinet IRT、EtherCAT?）。
• ?功能安全?：通過IEC 61508認證（SIL 3系統性能力/SIL 2硬件完整性），支持ECC、防火墻、BIST等安全特性。
• ?高性能接口?：
  • DDR4控制器（最高8GB，32位總線）。
  • PCIe? 3.1、USB 3.1、千兆以太網（CPSW）。
  • 多媒體加速：PowerVR? SGX544-MP1 GPU、雙顯示輸出（MIPI DPI/OLDI）。

?3. 應用場景?

• 工業PLC、機器人控制、HMI、電網保護繼電器、電機驅動等。

?4. 文檔結構?

• ?功能描述?：詳細說明處理器子系統、內存架構（2MB L3 RAM）、外設（如MCASP、EQEP）。
• ?電氣特性?：涵蓋工作溫度、電壓范圍、功耗及ESD等級。
• ?引腳配置?：784-ball FCBGA封裝引腳定義及復用功能表（如GPIO、UART、SPI等）。

?5. 開發支持?

• 提供Linux/RTOS/Android SDK，配套功能安全與安全認證文檔。

?注?：本文檔為德州儀器（TI）發布的修訂版（SPRSP52C，2023年9月），包含完整的規格參數、設計指南及參考電路。
