電子發燒友網報道（文/李彎彎）10月9日，英特爾公布了代號Panther Lake的新一代客戶端處理器英特爾?酷睿?Ultra（第三代）的架構細節，這款產品預計于今年晚些時候出貨。Panther Lake作為英特爾首款基于Intel 18A制程工藝打造的產品，意義非凡。這一制程是英特爾研發并制造的最先進半導體工藝，標志著英特爾在技術領域邁出了關鍵一步。

英特爾還預覽了英特爾?至強?6+（代號Clearwater Forest），這是公司首款基于Intel 18A的服務器處理器，預計2026年上半年推出。Panther Lake和Clearwater Forest，以及基于Intel 18A制程的多代產品，均在位于亞利桑那州錢德勒市的英特爾全新尖端工廠Fab 52進行生產。

英特爾首席執行官陳立武站在位于亞利桑那州錢德勒市的英特爾Ocotillo園區中，正手持代號為Panther Lake的英特爾酷睿Ultra處理器（第三代）的晶圓。（圖片來源：英特爾公司）

18A工藝芯片細節亮點

英特爾?酷睿?Ultra處理器（第三代）作為首款基于Intel 18A制程工藝打造的客戶端系統級芯片（SoC），具備諸多亮點。它具備Lunar Lake級別的能效與Arrow Lake級別的性能，最多配備16個全新性能核（P-core）與能效核（E-core），相比上一代CPU性能提升超過50%。全新英特爾銳炫?GPU最多配備12個Xe核心，圖形性能相比上一代提升超過50%。其均衡的XPU設計實現了全新水平的AI加速，平臺AI性能最高可達180 TOPS（每秒萬億次運算）。此外，Panther Lake引入了可擴展的多芯粒（multi-chiplet）架構，為合作伙伴在不同外形規格、市場細分和價格區間提供了前所未有的靈活性。

除了在PC領域的出色表現，Panther Lake還將擴展至包括機器人在內的邊緣應用。全新的Intel Robotics AI軟件套件與參考板為客戶提供先進的AI能力，使其能夠快速創新并開發高性價比的機器人，并利用Panther Lake同時實現控制與AI/感知功能。

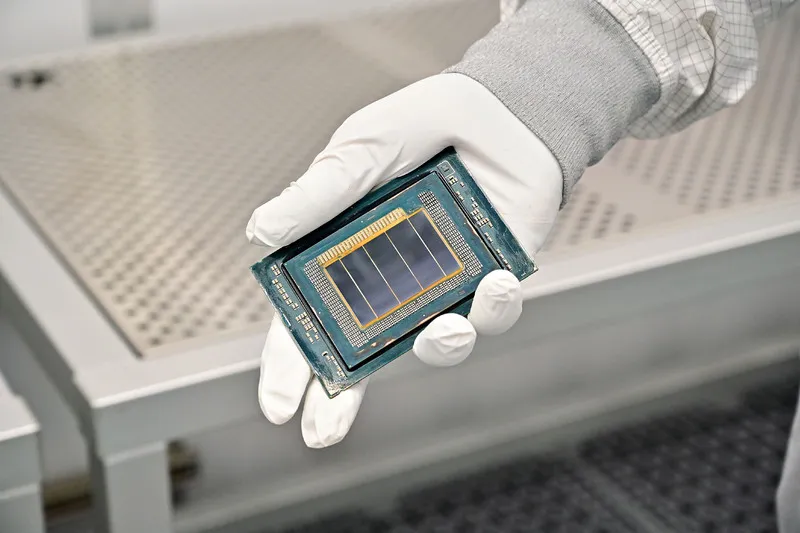

Clearwater Forest作為英特爾下一代能效核處理器，即英特爾?至強?6+，同樣基于Intel 18A制程工藝。它最多可配備288個能效核，相比上一代，每周期指令數（IPC）提升17%，在密度、吞吐量和能效方面實現顯著提升。該處理器專為超大規模數據中心、云服務提供商和電信運營商打造，能夠幫助企業擴展工作負載、降低能源成本，并驅動更智能的服務。

英特爾工藝規劃和進程

英特爾的工藝規劃有著清晰的目標和路線。早在2021年，英特爾就制定了“四年五個節點”的技術路線圖，旨在通過快速迭代制程節點，重奪半導體領先地位。該路線圖涵蓋了從Intel 7到Intel 14A等多個制程節點，其中18A工藝是核心節點之一。Intel 7和Intel 4作為成熟制程，已成功完成市場投放，為英特爾積累了寶貴的技術經驗。而Intel 3作為先進制程，已做好大批量生產準備，為后續制程節點的推進奠定了基礎。

在18A工藝的推進上，英特爾嚴格按照計劃執行。2025年3月，18A工藝進入風險試產階段，并完成首批完整芯片設計晶圓的驗證。這一階段，英特爾對小批量晶圓生產進行了全面測試，確保工藝穩定性，缺陷密度降至0.4以下，接近量產標準。2025年5月，英特爾宣布Intel 18A制程節點進入風險試產階段。首款產品客戶端處理器Panther Lake今年晚些時候?qū)⒊鲐?。首款服?wù)器處理器Clearwater Forest將于2026年上半年推出。

英特爾還積極拓展外部合作。2025年中期，首個外部客戶設計進入18A工藝流片驗證最終階段，NVIDIA、博通等企業參與測試，為18A工藝的廣泛應用提供了支持。同時，英特爾與超過35家行業生態伙伴合作，覆蓋EDA、IP、設計服務等領域，確保18A工藝支持行業標準的EDA工具和參考流程。

然而，英特爾在制造過程中也面臨著諸多挑戰。良品率問題是首要挑戰，今年早些時候喲消息稱，18A工藝良品率僅為20%至30%。影響良品率的因素眾多，新技術的復雜性導致生產難度增加，生產設備的穩定性也難以保證。例如，博通曾對18A工藝測試結果感到不滿，盡管英特爾堅稱按計劃進行，但良品率問題仍待解決。

市場競爭也是英特爾必須面對的現實。臺積電作為晶圓代工市場的領頭羊，占據全球超過三分之二的份額，預計2025年下半年在中國臺灣的工廠開始量產2nm工藝，其2nm工藝良品率達到60%，競爭優勢明顯。

技術迭代壓力同樣不容小覷。英特爾計劃2026-2028年推出18A-P和18A-PT衍生版本，需持續投入研發以保持競爭力。但這也意味著英特爾需要不斷優化工藝，以應對市場的快速變化。

18A工藝量產：戰略意義與行業影響

18A工藝芯片即將量產對英特爾具有深遠的戰略意義。在技術層面，它為英特爾未來至少三代客戶端與服務器產品奠定了基礎。作為首個在美國境內開發和生產的2nm級制程，18A將推動英特爾技術持續進步。

在市場層面，18A工藝芯片的量產將提升英特爾在芯片代工市場的競爭力。過去幾年，英特爾在芯片代工市場投入超900億美元資本支出，但面臨虧損與客戶稀缺的困境，18A的成功或?qū)⑴まD(zhuǎn)局勢，吸引更多全球半導體巨頭將訂單交由英特爾生產，增強其在全球半導體產業鏈中的話語權。

從產業生態角度看，18A工藝芯片的量產將帶動整個半導體行業的技術升級。其2.53的性能值超越臺積電N2制程的2.27，雖在移動端芯片密度方面存在競爭，但整體性能優勢明顯，將促使行業提升技術標準，推動產業變革。

Intel 18A作為英特爾開發和制造的首個2納米級別制程節點，與Intel 3制程工藝相比，其每瓦性能提升高達15%，芯片密度提升約30%。該節點在英特爾位于俄勒岡州的基地完成研發、制造驗證并進入早期生產階段，目前正加速在亞利桑那州實現大規模量產。其關鍵創新包括RibbonFET和PowerVia。RibbonFET是英特爾十多年來推出的首個全新晶體管架構，能夠?qū)崿F(xiàn)更大規模與更高效的開關控制，從而顯著提升性能并改善能效。PowerVia是突破性的背面供電系統，優化了電力傳輸與信號傳遞。此外，英特爾的先進封裝與3D芯片堆疊技術Foveros，可將多個芯粒（chiplet）堆疊并集成到先進的SoC設計中，在系統層面提供靈活性、可擴展性與性能優勢。Intel 18A制程將作為核心技術平臺，支撐英特爾未來至少三代客戶端與服務器產品的研發與生產。

結語

英特爾18A工藝芯片的誕生，是英特爾在半導體領域的一次重要突破。盡管面臨著良品率、市場競爭和技術迭代等諸多挑戰，但其在技術、市場和產業生態層面的重要意義不可忽視。隨著18A工藝芯片的量產，英特爾有望重奪技術領先地位，重塑市場格局，為全球半導體行業的發展注入新的活力。
