一致性測試是保障汽車零部件質量與可靠性的關鍵環節。在CAN(FD)/LIN網絡中，節點若不符合協議規范，極易引發通信故障，影響整車安全。為嚴格驗證其是否符合ISO 11898-1等國際標準，同星智能推出TH7012測試設備，集CAN(FD)/LIN總線干擾與ISO 16845測試于一體，成為確保總線質量與系統互操作性的核心工具。

01產品簡介

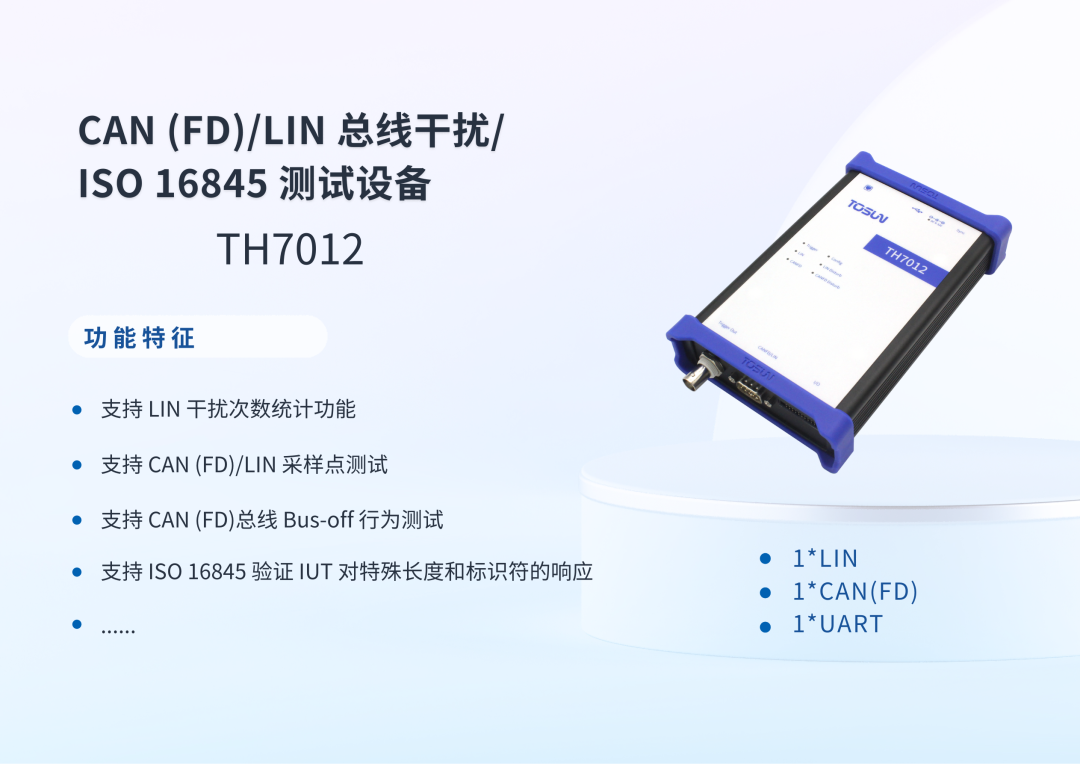

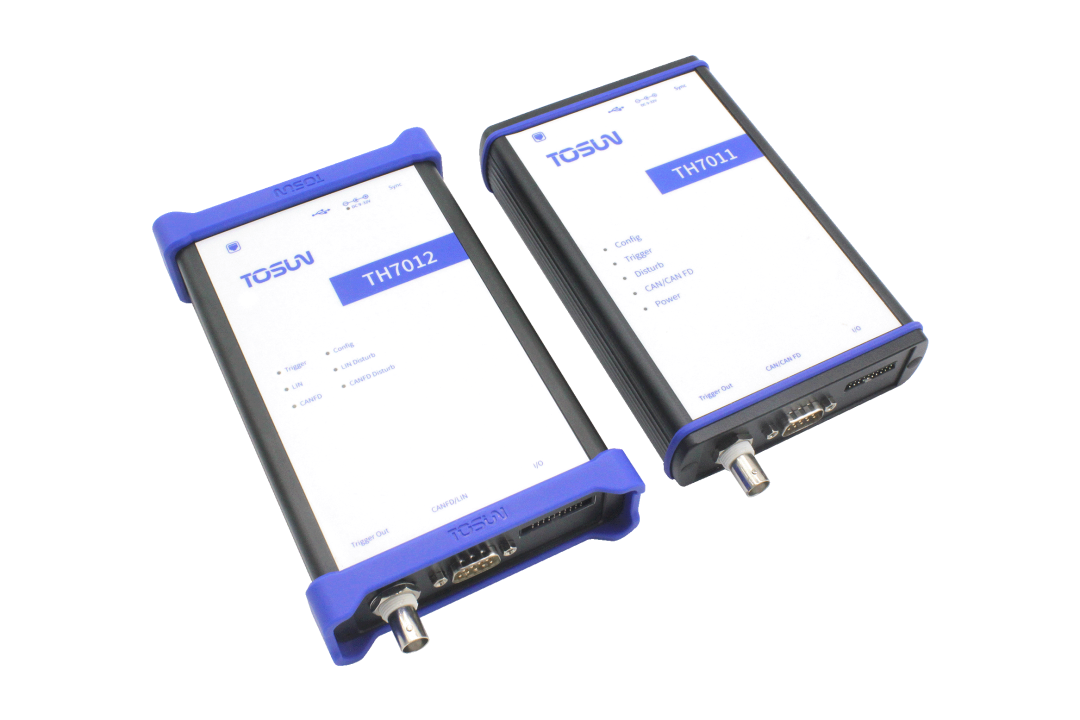

TH7012 是同星智能推出的 CAN (FD)總線干擾/LIN 總線干擾/ISO 16845 測試設備，產品采用 RJ45 以太網接口或者 USB 接口與 PC 連接，Windows 系統免驅設計使得設備具備系統兼容性。TH7012 支持三種工作模式，包括 CAN (FD)干擾模式，LIN 干擾模式以及 ISO16845 測試模式三種模式。

TH7012 可用于 CAN (FD)/LIN 協議測試，檢測節點是否符合通訊協議規范，保障 CAN(FD)/LIN 網絡的正常安全運行。此外，TH7012 還可以用于檢測被測件的 CAN IP 核是否符合 ISO-11898-1 CAN 通信協議規范。

02測試模式描述

LIN 干擾模式

配合上位機程序，TH7012 支持：

●干擾 LIN 幀特定位位值；

●翻轉 LIN 幀特定位位值；

●干擾次數統計；

●采樣點測試；

●根據用戶需求發送不完整幀頭，幀頭可配置為發送同步間隔段、同步間隔段+同步段、同步間隔段+同步段+受保護 ID 段；

●幀應答可配置數據段和字節間間隔；

●±14%的發送波特率的偏移；

●測量位時間；

●干擾觸發輸出功能

CAN（FD） 干擾模式

TH7012支持：

●干擾 CAN(FD)特定位位值；

●干擾長度可配置；

●多種觸發模式，如幀觸發、錯誤觸發、軟件觸發等；

●位寬偏差測試；

●Bus-off 行為測試；

●采樣點測試等功能

ISO 16845 測試模式

配置為 ISO 16845 測試模式時，TH7012 可對被測件的以下行為進行驗證：

●支持測試被測件對不同標識符和不同幀長度的標準幀、拓展幀、CAN FD 幀和 CAN FD 拓展幀的收發能力；

●支持測試 IUT 的錯誤處理功能，包括 BIT 錯誤、CRC 錯誤、STUFF 錯誤、FORM 錯誤和過載幀錯誤；

●支持測試 IUT 在主動錯誤和被動錯誤狀態下不同行為的能力。

02功能特征

●支持干擾 LIN 報文的特定位位值；

●支持 LIN 干擾次數統計功能；

●支持 LIN 幀 bit 位整位顯性干擾、隱性干擾、翻轉干擾；

●支持 LIN 幀干擾電平長度配置；

●支持 CAN (FD)/LIN 采樣點測試；

●支持 LIN 發送可自行配置的幀頭；

●支持 LIN±14%的發送波特率偏移；

●支持測量 LIN 幀時隙時間；

●支持 LIN 干擾觸發輸出功能；

●支持干擾 CAN (FD)報文的特定位位值；

●支持自定義 CAN (FD)干擾序列或報文序列，最長可達 65536 個干擾點；

●支持 CAN (FD)干擾次數統計功能；

●支持 CAN (FD)幀 bit 位整位顯性干擾、隱性干擾、翻轉干擾；

●支持 CAN (FD)干擾序列配置及發送；

●支持 CAN (FD)幀干擾電平長度配置；

●支持 CAN (FD)總線位寬容忍度測試；

●支持 CAN (FD)總線 Bus-off 行為測試；

●支持 ISO 16845 驗證 IUT 對特殊長度和標識符的響應；

●支持 ISO 16845 驗證 IUT 對 CAN 標準幀的處理是否正確；

●支持 ISO 16845 驗證 IUT 對 CAN 拓展幀的處理是否正確；

●支持 ISO 16845 驗證 IUT 對 CAN FD 幀的處理是否正確；

●支持 ISO 16845 驗證 IUT 對 BIT 錯誤的響應是否正確；

●支持 ISO 16845 驗證 IUT 對 STUFF 錯誤的響應是否正確；

●支持 ISO 16845 驗證 IUT 對 FORM 錯誤的響應是否正確；

●支持 ISO 16845 驗證 IUT 對 CRC 錯誤的響應是否正確；

●支持 ISO 16845 驗證 IUT 的 CAN 幀的位定時功能是否正確；

●支持 ISO 16845 驗證 IUT 對過載幀的處理是否正確；

●支持 ISO 16845 驗證 IUT 對非標稱比特位的響應，錯誤計數器的檢測是否正確。

03技術參數

04電氣參數
