在雷達與衛星通信領域，高頻信號是實現高分辨率與寬帶寬的關鍵。然而，直接生成和處理這些GHz乃至毫米波信號，面臨著巨大的硬件挑戰。上變頻與下變頻技術，通過混頻器這一核心器件，共同構筑了連接基帶與射頻的“雙向橋梁”，是所有高性能射頻系統不可或缺的基石。

01 雷達系統為什么需要用到混頻器？

雷達系統通過分析目標的微弱回波來提取距離、速度、角度等關鍵信息。變頻技術在此過程中解決了三個核心矛盾。

1 化解“直接采樣”的工程難題

現代雷達為達成高分辨率，常工作在X波段（8-12 GHz）或毫米波頻段（如77 GHz）。直接對如此高頻的信號進行數字化，需要采樣率超過20 GSps的ADC，其成本、功耗和體積在多數實際應用中令人望而卻步。

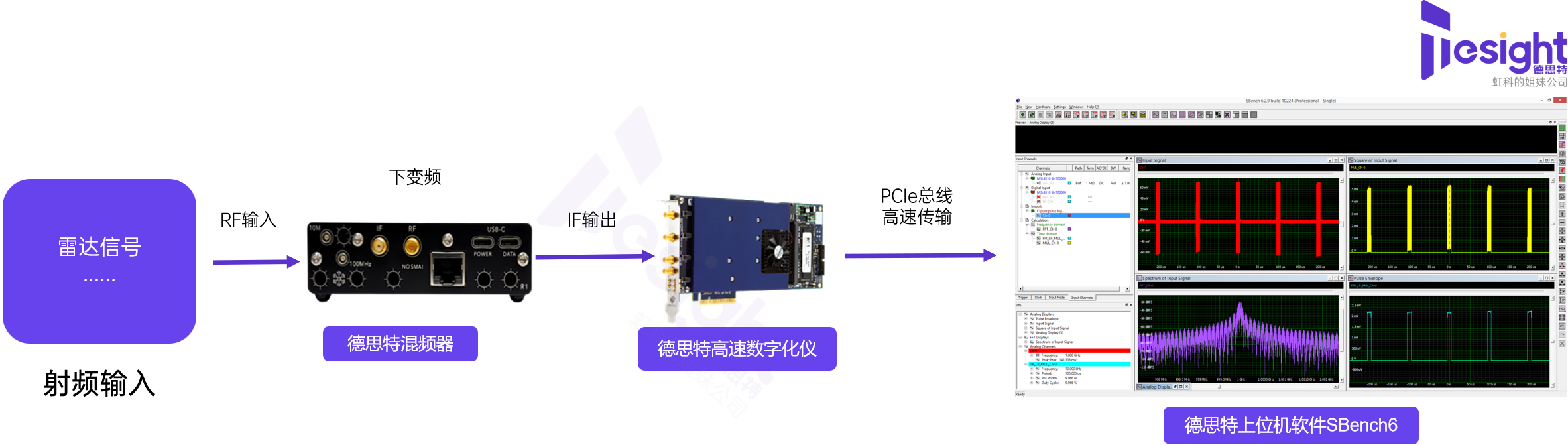

混頻器將經前端低噪聲放大器（LNA）初步放大的高頻回波，與一個高穩定度的本振信號進行混頻，將其轉換至百兆赫茲（MHz）或較低的吉赫茲（GHz）中頻。在此中頻上，主流、經濟高效的高速ADC和數字處理器（如FPGA）便可大顯身手，輕松實現高精度采樣和復雜的脈沖壓縮、波束成形等算法，為精確測距和成像創造條件。

2 實現“速度，距離”的精準捕捉

雷達根據多普勒效應測量目標速度，但這要求能檢測出回波頻率極其微小的變化（多普勒頻移可能僅有千赫茲量級）。在數十GHz的載波上直接識別這種變化，無異于大海撈針。

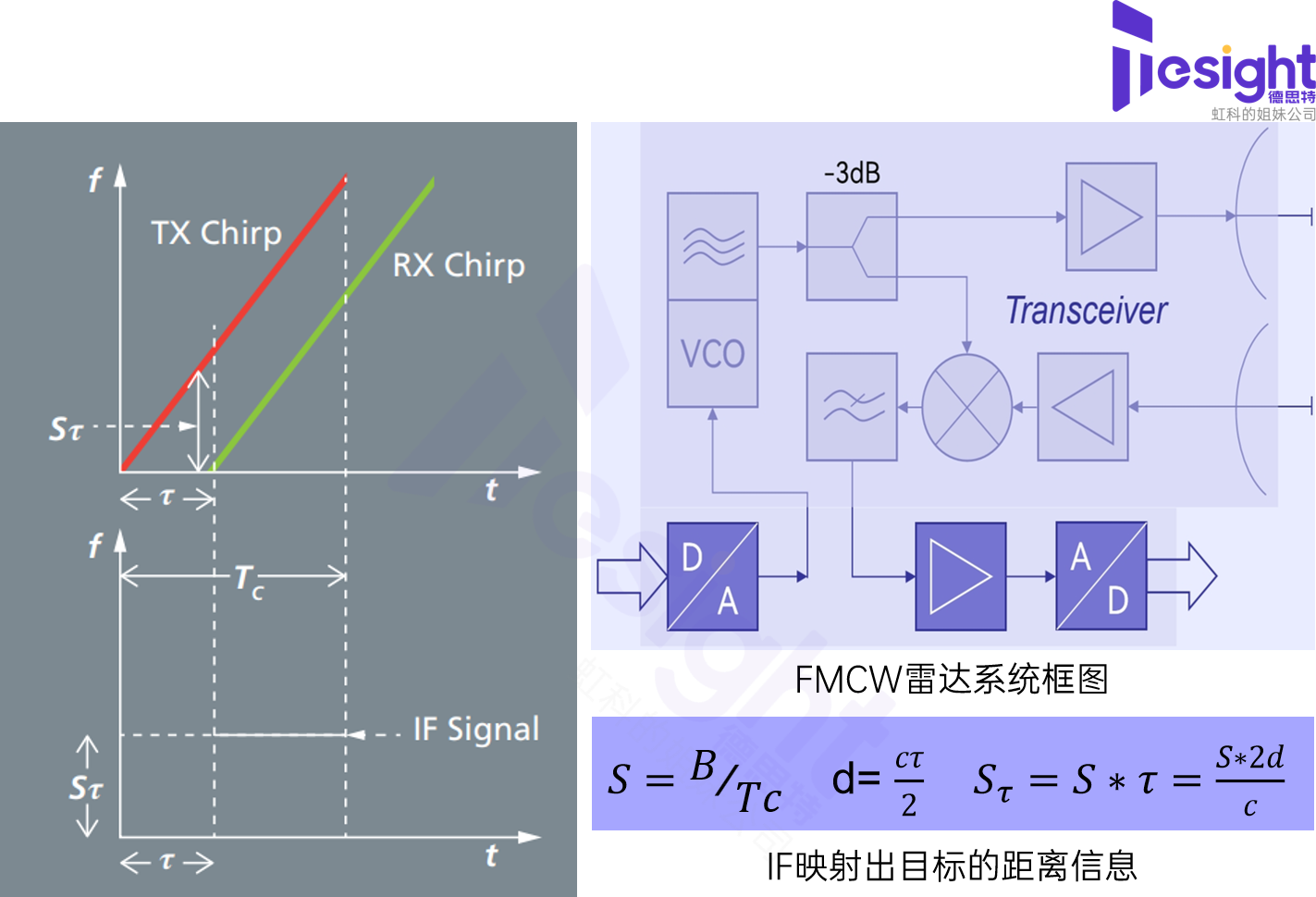

在此，混頻器扮演了 “頻率減法器” 的關鍵角色。雷達利用其高度的相干性，將一部分發射信號作為混頻器的本振參考?；祛l器將回波信號（載頻 ± 多普勒頻移）與本振信號（載頻）進行混頻，其輸出信號中的差頻分量，正好是我們需要的、頻率等于多普勒頻移的低頻信號。這使得后續電路能夠輕而易舉地對其進行精確測量。這是脈沖多普勒雷達和FMCW雷達能夠精確測速的根本所在。

3 達成“分時復用”的架構簡化

為適應復雜任務，現代雷達常需在S波段（搜索）、X波段（跟蹤）等不同頻段間切換。為每個頻段配備獨立的后端處理鏈路，將導致系統異常臃腫。

通過前端切換開關與可同步調諧的本振，混頻器能將不同頻段的回波歸一化到同一個標準中頻。這樣，后端昂貴的高性能處理資源（如ADC、FPGA）只需一套，通過分時復用的方式即可處理所有頻段信號。系統在切換模式時，由時序控制器（如FPGA）同步切換射頻前端并加載對應的處理參數，從而確保信息處理的正確無誤，極大提升了系統的集成度與性價比。此種設計已廣泛應用于先進機載雷達及汽車毫米波雷達中。

02 衛星通信領域為何需要混頻器？

衛星通信的核心需求是 “地面站 - 衛星 - 地面站” 的遠距離信號傳輸，衛星信號（下行信號，從衛星到地面站）通常為GHz 級高頻信號（例：Ku 頻段（12-18GHz）、Ka 頻段（26-40GHz）），直接接收處理同樣面臨瓶頸，變頻是關鍵環節：

1 衛星通信：生成高清上行鏈路

>困境：衛星地面站，需要將承載數據的基帶信號調制到極高的Ka/Ku波段（如26-40GHz）上行頻率。直接生成如此高頻且高純度的信號極其困難。

>現實解決方案：采用上變頻混頻器，將已調制的、頻率較低的中頻信號（如L波段）與一個高穩定度的本振信號進行混頻，一步到位地搬移到指定的衛星上行頻段。例如德思特MX40000PRO上下混頻器支持直接將L波段信號上變頻至Ka/Ku波段，完美契合衛星通信的需求。

2 衛星地面站：捕獲遠距離的微弱信號

>困境：衛星下行信號（如來自同步軌道衛星）經過遠距離傳輸后極其微弱，且常伴有寬帶寬特性。

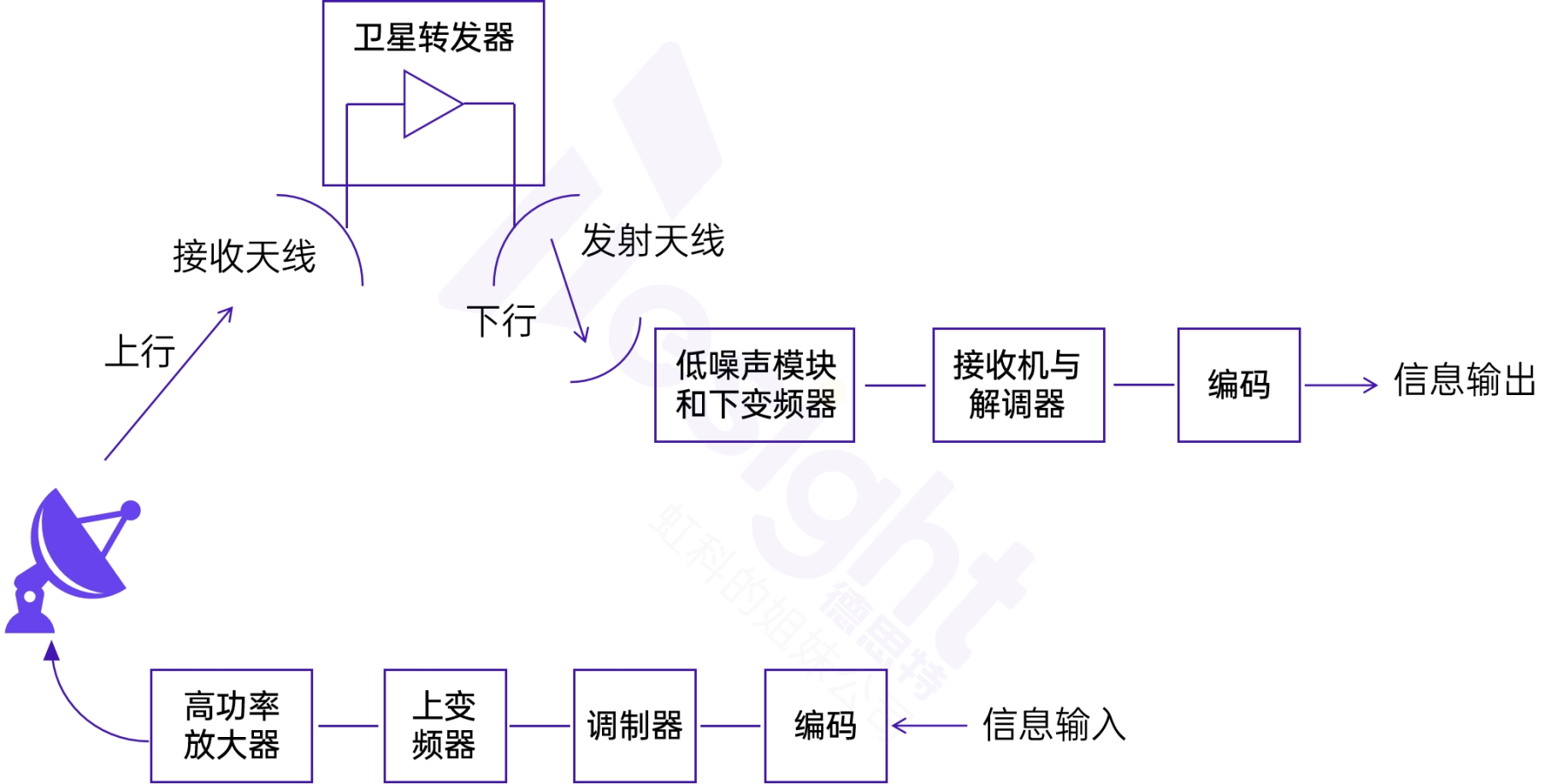

>現實解決方案：地面站通過低噪聲下變頻器（LNB），將衛星高頻信號（如12GHz）首先下變頻至L波段等更容易處理的中頻，再通過同軸電纜傳輸至室內接收機。這種方案有效地補償了信號衰減，并利用中頻段更出色的放大器性能來保證信噪比。

03 其他廣泛應用

混頻器的應用遠不止于此，它還是以下系統的關鍵組件：

1 無線通信基站（4G/5G）

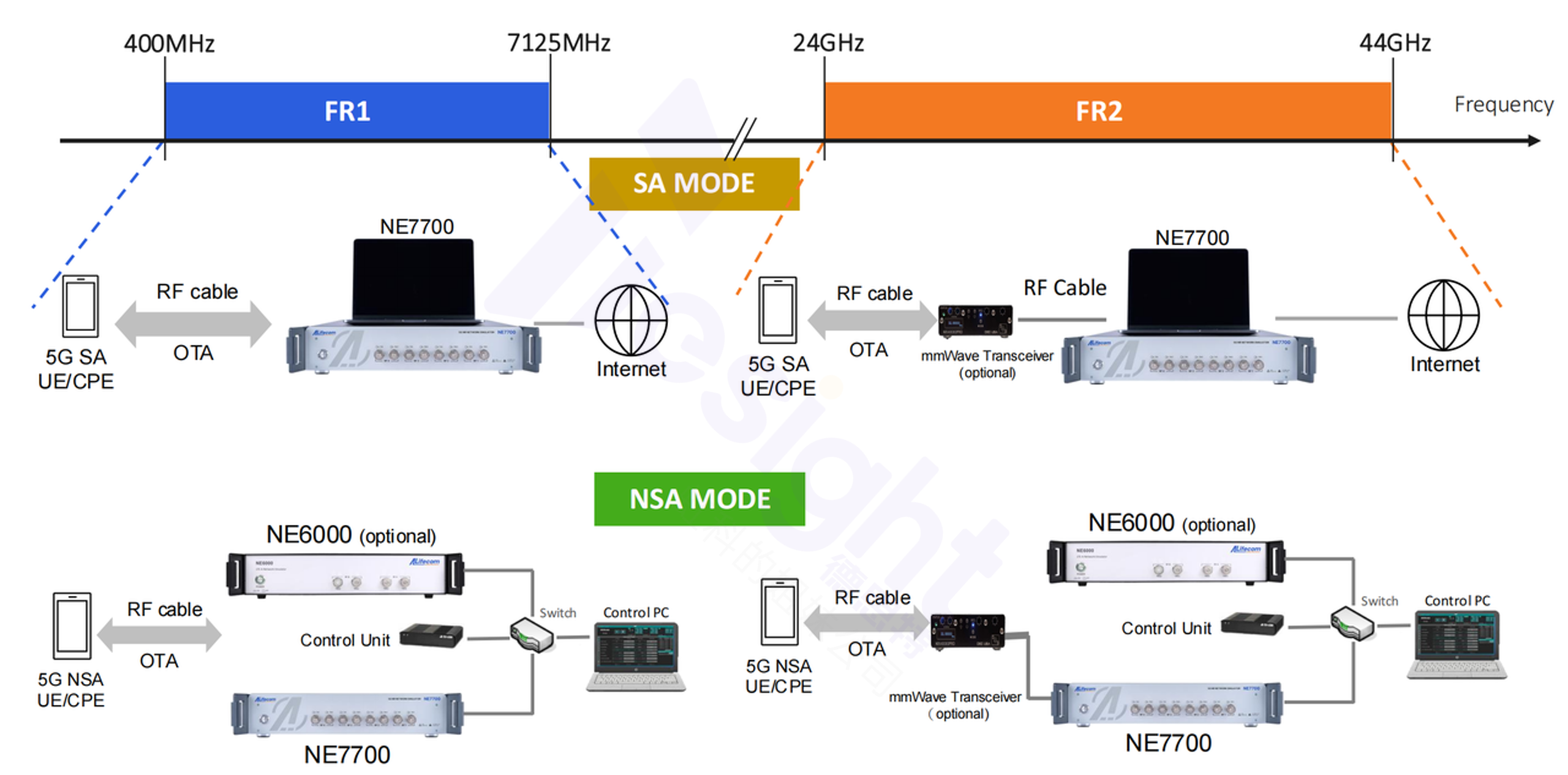

在宏基站和微基站中，混頻器同樣負責基帶信號與射頻信號之間的相互轉換，支持多頻段、多制式的復雜網絡需求。同時，對于5G NR等需要寬帶寬和復雜調制（如1024QAM）的系統，直接上變頻架構（Direct Conversion）可以顯著減少組件數量。如下，采用5GNR的FR1頻段的基站模擬器實現5GNR FR2頻段的信號連接。

2 測試與測量儀器

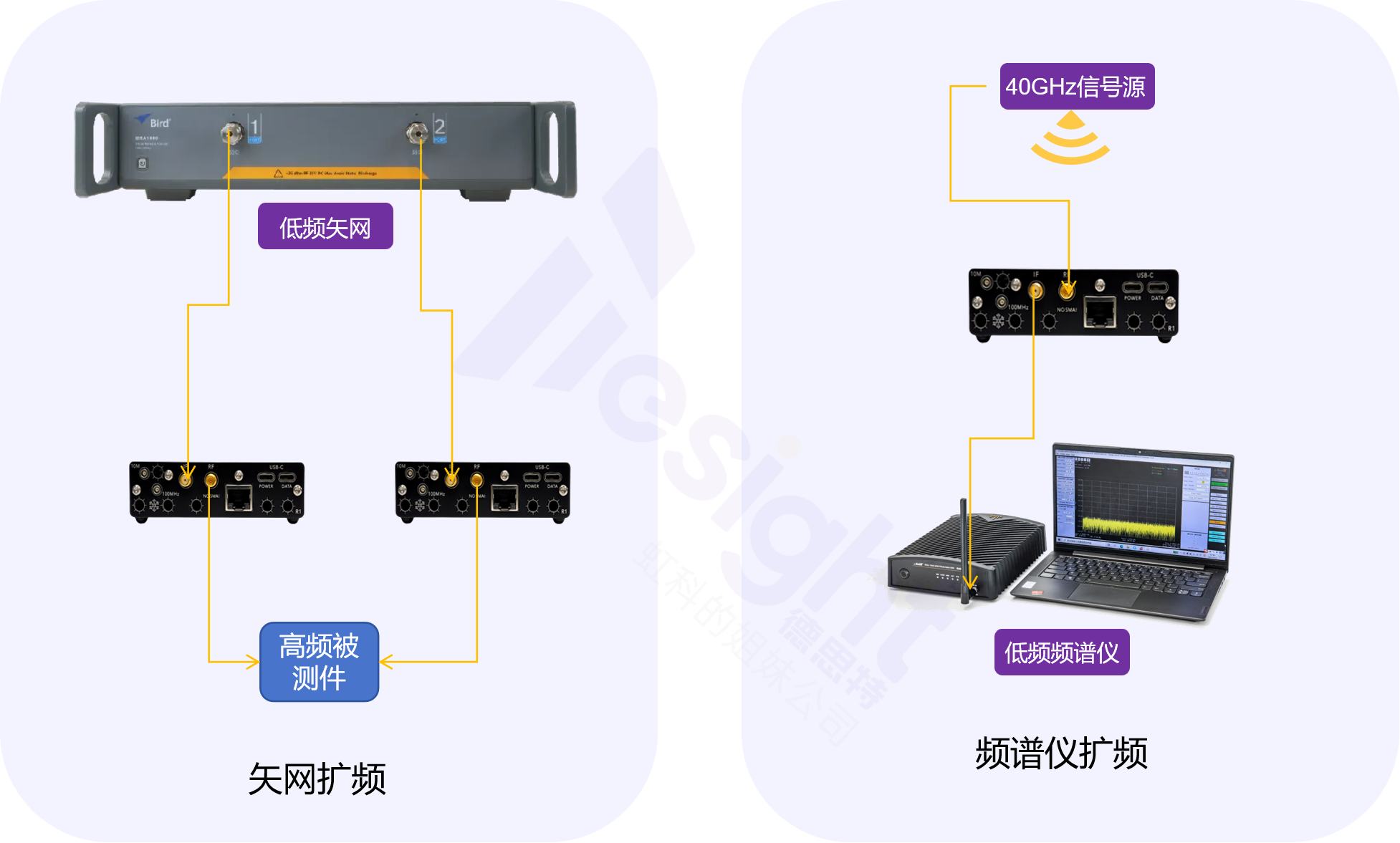

矢量網絡分析儀、頻譜分析儀等高端儀器的核心原理正是基于掃頻本振和混頻器，來實現對設備頻響、信號頻譜的精確測量。同時，在某些實驗室，如果想要測試高頻信號但卻只擁有低頻的測試設備，可以用混頻器實現信號的變頻轉換，極大的減少了置換測量設備的成本。并且可以多個場景復用。

從雷達的精準探測到衛星通信的全球互聯，再到5G基站與高端測試儀器，射頻系統的成功不僅依賴于極致的性能，更需要權衡成本、效率與可靠性。在選擇核心器件混頻器時，卓越的性價比與出色的功能性往往是規?；瘧玫年P鍵。

正是基于這一理念，德思特推出了一系列混頻器，比如TS-MX40000PRO這樣的高性能通用微波雙平衡混頻器。它不僅僅是一個頻率轉換單元，更是一個高度集成的變頻解決方案：

化繁為簡的核心設計：其最大亮點在于集成了25GHz – 40GHz的可編程LO發生器，并采用超低噪聲恒溫參考源，直接輸出極低相位噪聲的本振信號。這使得TS-MX40000PRO能夠省去外部笨重昂貴的高頻信號源，極大地簡化了系統架構，降低了整體成本和體積。

全面均衡的性能表現：該器件支持上變頻與下變頻的靈活應用，具備12dB的低轉換損耗、10dBm的高線性度（P1dB）以及優異的端口隔離度（LO-RF: 35dB）。這些指標在寬射頻范圍（18-41GHz）內保持了良好的一致性，確保了其在各種測試場景下的穩定性和可靠性。

便捷的控制與連接：提供以太網、USB多種通信方式及GUI/SCPI控制支持，可輕松集成到自動化測試系統中，大大提升了研發與生產的效率。
