運算放大器作為電子系統的“信號調理中樞”，在便攜式設備、工業傳感、醫療儀器等領域不可或缺。但實際應用中，低功耗與續航的矛盾、高源阻抗信號的失真、嚴苛環境的穩定性三大核心痛點，常成為制約系統性能的關鍵瓶頸。芯佰微電子（COREBAI）推出的CBM8541/CBM8542/CBM8544系列運算放大器，以“單/雙/四通道靈活配置+軌到軌輸入輸出+工業級寬溫設計”為核心，提供了高效解決方案。

場景痛點：三大核心需求制約信號放大性能

運算放大器作為電子系統的 “信號調理中樞”，在便攜式設備、工業傳感、醫療儀器等領域應用廣泛，但三大核心痛點始終制約性能提升：便攜設備依賴電池供電，傳統運放功耗高導致續航短，且在 2.7~3.7V 低電壓下輸出動態范圍窄，微弱信號放大易失真；工業傳感中積分器、壓電傳感器等高源阻抗場景，普通運放輸入偏置電流大，易產生信號飄移與長期測量誤差，難以滿足工業級精度要求；工業高溫車間、戶外監測等嚴苛環境需 - 40℃~+125℃寬溫適配，普通商用運放在此范圍易出現性能崩解，且抗靜電能力弱，受干擾易損壞。

技術適配：三大核心特性精準匹配場景需求

針對上述痛點，CBM8541/CBM8542/CBM8544系列通過差異化技術設計，實現場景需求與性能的精準對應：

低功耗+軌到軌設計：破解便攜式設備續航與動態范圍難題

采用CMOS工藝，具有低功耗特性，每個放大器靜態電流（IQ）在5V供電時典型值僅45μA、最大70μA；2.7V供電時典型值35μA、最大55μA，僅為傳統放大器的1/5-1/10，大幅降低功耗。

支持2.7V~5.5V單電源供電，覆蓋鋰電池、USB等主流便攜式設備電源域，無需額外電源轉換電路，簡化供電設計。

采用軌到軌輸入輸出架構，5V供電、負載電流1mA時，高電平輸出（VOH）典型4.965V、最小值4.9V，低電平輸出（VOL）典型25mV、最大值100mV；2.7V供電時，VOH典型2.65V、最小值2.575V，VOL典型35mV、最大值100mV，輸出幅度接近電源軌，動態范圍比普通放大器提升30%以上，可完整放大微弱信號。

低偏置電流+高精度：解決高源阻抗信號失真

輸入偏置電流（IB）控制在典型4pA、最大60pA，輸入失調電流（IOS）典型0.1pA、最大30pA，在高源阻抗上產生的壓降極小，可忽略不計，減少信號失真。

輸入失調電壓（VOS）典型1mV、最大6mV，失調電壓溫度漂移（ΔVOS/ΔT）典型4μV/℃，在-40℃~+125℃寬溫范圍內，總失調電壓漂移僅0.66mV，確保長期測量精度符合工業級要求。

共模抑制比（CMRR）在5V供電時典型50dB、2.7V供電時典型48dB，可有效抑制電源波動、環境噪聲等共模干擾，提升信號保真度。

寬溫+高可靠性：應對嚴苛環境挑戰

工作溫度范圍覆蓋-40℃~+125℃，儲存溫度與結點溫度范圍均為-65℃~+150℃，可穩定應用于多類嚴苛溫度場景。

在-40℃~+125℃范圍內，5V供電時靜態電流從45μA平緩增至65μA，2.7V供電時從35μA增至55μA，變化幅度小于45%，寬溫下功耗與性能穩定。

抗靜電能力達HBM（人體放電模式）5000V、MM（機器放電模式）400V，可抵御工業場景中的靜電干擾。

不同封裝熱阻抗優化，如SOP-8封裝熱阻抗120℃/W、TSSOP-14封裝112℃/W，高溫下熱量可快速傳導，避免器件過熱損壞。

實測驗證：電氣特性與環境適應性

核心電氣參數實測表現

在25℃常溫、5V供電、共模電壓2.5V的標準測試條件下：

動態性能：增益帶寬積（GBP）典型1MHz，可覆蓋工業傳感器信號（通常<100kHz）、便攜式設備的低速率信號放大需求；壓擺率（SR）典型0.7V/μs，1V階躍信號的建立時間典型6μs（0.1%精度），可快速響應傳感器的動態信號變化，避免數據滯后。

噪聲特性：輸入電壓噪聲密度在1kHz時典型42nV/√Hz、10kHz時38nV/√Hz，低噪聲特性可減少醫療設備（如心電監測）、工業傳感中的信號干擾，提升數據準確性。

開環增益：在100kΩ負載、輸出電壓0.5~2.2V范圍內，開環電壓增益（AVO）典型42V/mV，確保小信號放大時的線性度，避免失真。

在2.7V低供電條件下，產品性能僅小幅變化：GBP典型0.98MHz，SR典型0.7V/μs，AVO典型500V/mV，證明低電壓下仍能保持高精度與動態性能，適配便攜式設備的低電源場景。

環境適應性實測驗證

從典型特性曲線可見：

輸入偏置電流的溫度穩定性：溫度從-40℃升至+125℃時，輸入偏置電流從1pA增至10pA，仍遠低于最大60pA的限值，高源阻抗場景下的精度不受溫度影響，適配工業寬溫傳感需求。

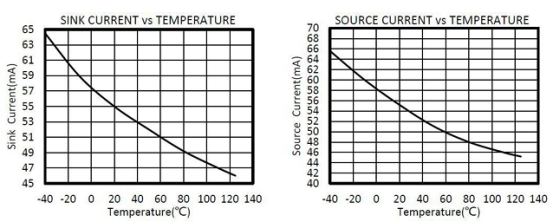

輸出能力的溫度適應性：溫度從-40℃升至+125℃時，輸出灌電流（SinkCurrent）與拉電流（SourceCurrent）僅小幅波動，5V供電時輸出電流仍能維持25mA以上，確保負載驅動能力穩定，無需額外緩沖電路。

相位裕度與穩定性：頻率從10Hz增至10MHz時，相位裕度（PM）典型67°（5V）、63°（2.7V），無自激振蕩風險，確保閉環工作穩定，適配工業控制中的復雜電路環境。

落地價值：多行業場景的效率提升與成本優化

CBM8541/CBM8542/CBM8544系列通過“性能適配+封裝靈活+可靠性高”的組合優勢，為消費電子、工業、醫療等行業帶來明確的落地價值：

消費電子：延長便攜式設備續航，簡化小型化設計

系列產品提供SOT23-5、SC70-5等超小型封裝（如CBM8541ASC7采用SC70-5封裝，尺寸僅1.8~2.2mm×1.15~1.35mm），可嵌入智能手表、無線傳感器等微型設備，節省PCB面積30%以上；45μA的低靜態電流使2000mAh鋰電池供電的傳感器終端續航延長4倍，減少用戶充電頻率，提升產品競爭力。

工業傳感：提升測量精度，降低系統成本

CBM8542（雙通道）、CBM8544（四通道）可替代2個或4個單通道放大器，如工業多參數監測系統（溫度+濕度+壓力）采用CBM8544四通道方案，可減少PCB面積30%、元器件數量50%，同時降低電源損耗；4pA低偏置電流適配壓電傳感器、光電二極管，無需額外的電流-電壓轉換電路，簡化設計流程，降低系統成本。

醫療與嚴苛環境：保障可靠性，滿足行業標準

系列產品的-40℃~+125℃寬溫設計適配醫療設備的滅菌環境（如高溫消毒），5000VESD防護避免設備運輸中的靜電損壞；低噪聲特性（42nV/√Hz@1kHz）可減少心電監測、血糖檢測中的信號干擾，1mV失調電壓確保測量誤差<0.5%，符合醫療設備的高精度要求；同時，TSSOP-14、TDFN-3x3-16L等封裝適配醫療設備的小型化需求，提升產品集成度。
