在工業傳感、便攜電子、精密檢測等領域，μV~mV級微弱信號采集始終面臨“高性能、低功耗、低設計復雜度”的矛盾。具體而言，傳統分立器件方案需搭配PGA放大、濾波、ADC等多模塊，這不僅導致信號鏈路冗長、噪聲引入多，還推高了研發難度與BOM成本；而通用ADC芯片則難以同時滿足高輸入阻抗、低功耗與小體積的核心需求。

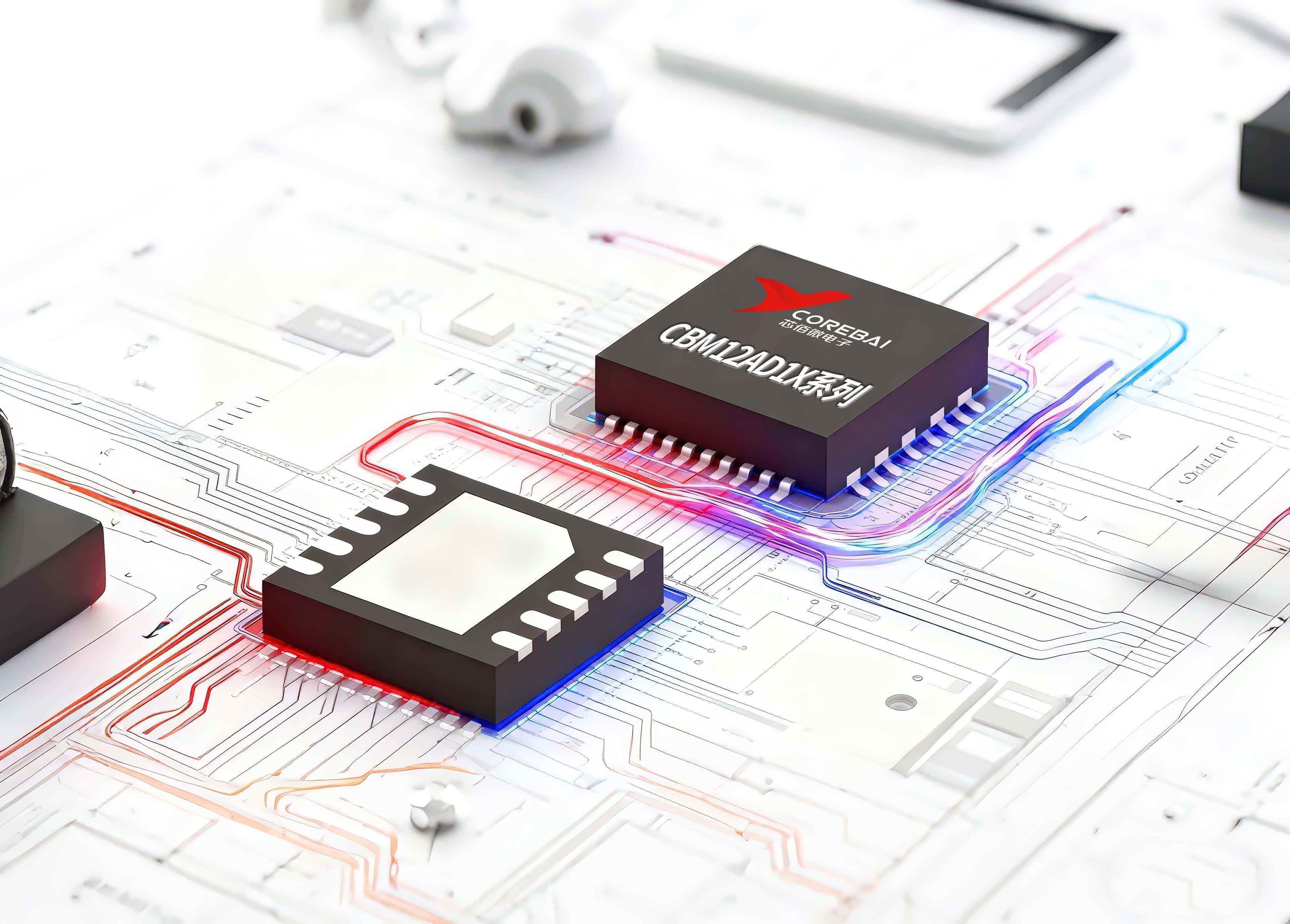

芯佰微CBM12AD1X系列(含CBM12AD11單通道、CBM12AD12雙通道)高集成度微弱信號采集ASIC芯片，依托獨創CBMADC?電荷平衡調制技術，以單芯片整合復雜模擬前端，無需額外PGA模塊即可構建“傳感器－數字域”的最短純凈信號鏈路，ASIC技術精準破解了傳統方案在性能、功耗和成本之間的“不可能三角”難題。其核心突破在于通過電荷平衡調制原理，直接將μV級模擬信號轉換為數字信號，跳過傳統方案的“放大－濾波－轉換”冗長鏈路，從源頭解決噪聲、功耗與體積的核心矛盾，為熱電堆探測、低側電流檢測等場景提供“高性能+低功耗+高性價比”的一體化解決方案，助力客戶縮短研發周期、快速實現產品上市。

全面呈現技術硬實力

獨創信號轉換技術，實現極致采集精度

• 核心架構方面，采用CBM ADC?微小信號直接轉換技術，無需PGA與復雜多級放大鏈路，進而構建最短信號鏈路；單芯片集成兩個主ADC(ADC0、ADC1)、兩個FIFO區域(ADC0FIFO、ADC1FIFO)及一個測溫ADC，系統計時時鐘支持32kHz或256kHz的8分頻。
• 關鍵參數：輸出LSB僅2.5μV，信噪比(SNR)達84dB，二次諧波壓制60dB、三次諧波壓制70dB；ADC有效位數(ENOB)14位，滿量程輸入電壓±82mV(差分)；共模抑制比(CMRR)0V輸入時達110dB，40mV輸入時達91dB；電源抑制比(PSRR)0V輸入時達120dB，38mV輸入時達81dB。
• 核心功能方面，支持ADC失調校正(通過OFFSET_ADCx[15:0]寄存器)與數字增益調整(GAIN_ADCx[7:0]寄存器，調整范圍1 - 128/1024至1 + 127/1024)，并且芯片出廠已完成失調校正。

高集成度單芯片設計，簡化系統架構

• 集成模塊：單芯片整合模擬前端(含Sigma-Delta調制器SDM、CIC數字濾波器)、ADC核心、FIFO緩存、通訊接口與中斷控制器，替代傳統方案15～20個分立元件。
• 接口配置：提供I2C通信接口(最高1000Kbps，支持ADDR從機地址選擇)和DOCI單線傳輸接口；SDA可復用為中斷輸出，支持轉換完成中斷和條件中斷，可降低主控工作占空比；配備GPIO0、GPIO1用戶操作界面輸入輸出引腳。
• 通道控制：CBM12AD11(單通道)默認僅開啟ADC0，ADC1可通過寄存器ADC1_DIS關閉；CBM12AD12(雙通道)默認ADC0、ADC1均開啟，支持通過寄存器ADC0_DIS、ADC1_DIS獨立控制其開關狀態。

靈活采樣與濾波，適配多元場景

• 采樣率配置：支持125Hz~1kHz高性能模式和最大8kHz高速模式，通過CLK_DIV[1:0](SDM時鐘分頻比)與SP_RATE[1:0](降采樣率)組合配置，可實現125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz等多檔數據速率。
• 濾波能力：內置CIC抽取濾波器，搭配可編程低通濾波器(截止頻率1Hz~4kHz)與可編程高通濾波器(截止頻率0.1Hz～100Hz)，無需外圍濾波電路；通道隔離度達120dB，有效避免多通道串?dāng)_。

兼顧高阻抗與低功耗特性，適配多種供電方案

• 阻抗特性：輸入阻抗的可調范圍為10GΩ~1.28TΩ，等效差分輸入電容小于1.5pF，可有效減少高阻傳感器的信號衰減及高頻損耗。
• 功耗表現：待機模式電流低至2μA；1ksps采樣率下，單通道連續工作電流40μA，雙通道60μA；500sps采樣率下，單通道30μA，雙通道40μA；1ksps窗口采樣模式電流僅9μA；工作電壓覆蓋2.2V～3.6V寬范圍，兼容鋰電池、線性電源等供電方式。

封裝與環境適配，滿足量產需求

• 封裝選項：采用尺寸為2mm×2mm的DFN-8封裝(引腳間距0.5mm)，兼容常規SMT貼片工藝；可提供裸片(尺寸為945μm×1390μm，PAD尺寸為60×60μm)。
• 環境耐受性：工作溫度范圍-40~85℃，存儲溫度-45~125℃，符合工業級標準；靜電放電(HBM)：ADC輸入引腳1000V，其他IO引腳4000V；靜電放電(CDM)：所有引腳均為500V；符合RoHS標準，濕敏等級MSL3。
• 引腳防護：ADC輸入電壓范圍-0.6～0.6V(共模到VSS)，電源電壓范圍-0.3～3.6V(VDD至VSS)，數字輸入電壓范圍0~VDD(GPIO0/GPIO1)。

數字接口與時序方面，能夠保障穩定通訊

• I2C特性：總線負載支持30pF，外部上拉電阻≥800Ω，兼容主流MCU(STM32、PIC等)。
• DOCI接口參數：施密特觸發低到高電壓2.0V、高到低1.3V(VDD=3.3V)；下拉電流41.1μA，上拉電流40.7μA，輸入電容5pF；數據時鐘低/高時間均≥3μs，數據位穩定時間≥1μs，串行接口中斷時間128~1024ADC采樣時鐘。
• 數字IO性能：GPIO0/GPIO1內置上拉電阻(39～109KΩ)，施密特觸發閾值2.0V(低到高)、1.3V(高到低)；數字輸出低電平≤0.4V，高電平≥2.4V(VDD=3.3V)，低電平輸出電流最大28.1mA，高電平輸出電流最大18.6mA。

應用場景

熱電堆探測器：適配熱電堆傳感器的微弱信號輸出，采用單芯片設計簡化產品小型化布局，低功耗特性支持便攜設備長續航。

低側電流檢測：低功耗與寬輸入范圍特性適配微電流監控場景，I2C接口可快速對接主控，簡化電路設計。

便攜精密儀器：超小封裝與高集成度特性滿足空間需求，高精度指標確保測量數據準確性。
