DRV8434-Q1 是一款用于汽車應用的步進電機驅動器。該器件完全集成了兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進索引器和集成電流檢測。DRV8434-Q1能夠驅動高達2.5A的滿量程輸出電流（取決于PCB熱設計）。

DRV8434-Q1 采用內部電流檢測架構，無需兩個外部功率檢測電阻器，從而節省 PCB 面積和系統成本。該器件使用內部PWM電流調節方案，具有智能調諧紋波控制衰減功能。智能調諧可自動調整以實現最佳電流調節，補償電機變化和老化效應，并降低電機發出的可聽噪聲。
*附件：drv8434a-q1.pdf

簡單的 STEP/DIR 接口允許外部控制器管理步進電機的方向和步進速率。該器件可配置為全步至1/256微步進。使用專用的nSLEEP引腳提供低功耗睡眠模式。

DRV8434-Q1 具有先進的失速檢測算法，可由兩個數字 IO 和一個模擬 IO 引腳配置，并且不需要 SPI 接口來檢測失速。通過檢測電機失速，系統設計人員可以識別電機是否受到阻礙，并根據需要采取措施，從而提高效率、防止損壞并減少可聽噪聲。其他保護功能包括電源欠壓、電荷泵故障、過流、短路、開路負載和過熱。故障情況由nFAULT引腳指示。

特性

• 符合 AEC-Q100 標準，適用于汽車
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• PWM微步進步進電機驅動器
  • 簡單的 STEP/DIR 接口
  • 高達 1/256 微步進分度器
• 集成電流檢測功能
  • 無需檢測電阻
  • ±4% 滿量程電流精度
• 智能調諧紋波控制衰減
• 使用 GPIO 引腳進行失速檢測
• 4.5 至 48V 工作電源電壓范圍
• 低 RDS（ON）：24V、25°C 時為 330mΩ HS + LS
• 大電流容量：滿量程2.5A，1.8A rms
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （2 μA）
• 擴頻時鐘，實現低 EMI
• 小封裝和封裝
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 無傳感器失速檢測
  • 開路負載檢測 （OL）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）

參數

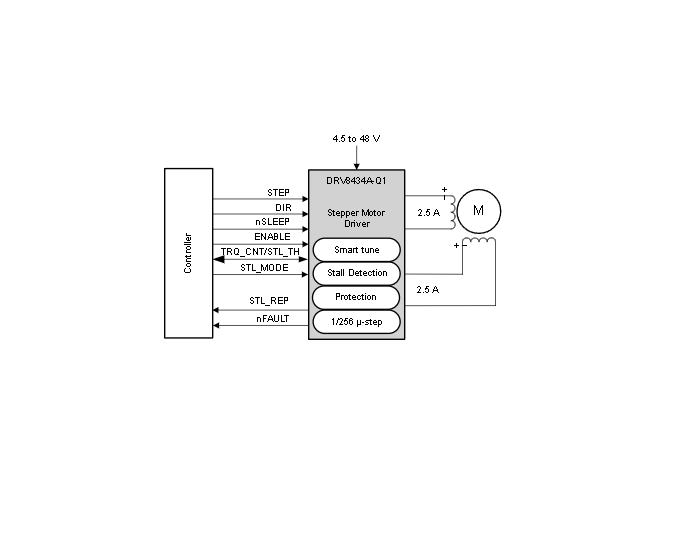

方框圖

?一、核心產品概述?

• ?型號?：DRV8434A-Q1（AEC-Q100認證，汽車級）
• ?功能?：集成電流檢測的微步進步進電機驅動器，支持1/256微步進
• ?關鍵特性?：
  • ?寬電壓范圍?：4.5V至48V工作電壓
  • ?高集成度?：內置H橋驅動、微步進索引器、電流檢測（無需外部檢測電阻）
  • ?智能控制?：
    • Smart tune紋波控制衰減技術，自動優化電流調節
    • 基于GPIO的失速檢測算法（無需SPI接口）
  • ?保護功能?：欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（OTSD）等
  • ?封裝?：24引腳VQFN（4mm×4mm）

?二、關鍵技術創新?

1. ?集成電流檢測?
   • 消除外部檢測電阻，節省PCB面積和系統成本
   • 全量程電流精度±4%
2. ?智能失速檢測?
   • 通過監測電機反電動勢相位變化實現傳感器less失速檢測
   • 支持三種模式：扭矩計數模式、學習模式、失速閾值模式
3. ?微步進控制?
   • 支持全步至1/256微步進，減少電機噪聲和振動
   • 非圓形半步模式提升高速扭矩

?三、典型應用?

• ?汽車電子?：大燈位置調節、HUD、HVAC步進電機
• ?工業控制?：電子燃油噴射（EFI）、電子膨脹閥（EEV）
• ?消費電子?：精密運動控制系統

?四、電氣特性?

?五、設計要點?

1. ?布局建議?
   • VM引腳需就近放置0.01μF陶瓷電容
   • 自舉電容（CPH-CPL）推薦0.022μF
2. ?保護配置?
   • nFAULT引腳需外接4.7kΩ上拉電阻
   • TRQ_CNT/STL_TH引腳需連接1nF濾波電容

?六、功能模式?

1. ?睡眠模式?（nSLEEP=0）：功耗降至2μA
2. ?失速檢測模式?：
   • ?學習模式?：自動計算失速閾值
   • ?扭矩計數模式?：實時輸出負載扭矩?cái)?shù)據
3. ?PWM電流調節?：采用慢衰減模式優化效率
