DRV8801-Q1 提供具有全 H 橋驅動器的多功能電源驅動器解決方案。該器件可以驅動有刷直流電機或步進電機的一個繞組，以及螺線管等其他器件。簡單的PHASE/ENABLE接口可輕松連接控制器電路

輸出級使用配置為1/2-H橋的N溝道功率MOSFET。DRV8801-Q1 的峰值輸出電流高達 ±2.8 A，工作電壓高達 38 V。內部電荷泵產生所需的柵極驅動電壓。
*附件：drv8801-q1.pdf

提供低功耗睡眠模式，可關閉內部電路，以實現極低的靜態電流消耗?？梢允褂脤Ｓ玫?nSLEEP 引腳設置此睡眠模式。

提供內部保護功能：欠壓鎖定、過流保護、電源短路保護、對地短路保護、過溫警告和過溫關斷。過流（包括對地短路和電源短路）和過熱故障情況通過 nFAULT 引腳指示。

DRV8801-Q1 采用 16 引腳 QFN 封裝，帶有裸露導熱墊，可提供增強的散熱性能。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 設備溫度等級 1：T 一個 = –40°C 至 125°C
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C4
• 低R DS（開） 輸出（0.83-Ω HS + LS 典型值）
• 低功耗睡眠模式
• 支持100% PWM占空比
• 8–38 V 工作電源電壓范圍
• 熱增強型表面貼裝封裝
• 可配置的過流限制
• 保護功能
  • VBB 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 電源短路保護
  • 對地短路保護
  • 過熱警告 （OTW）
  • 過溫關斷 （OTS）
  • 引腳上指示的過流和過熱故障情況 （nFAULT）

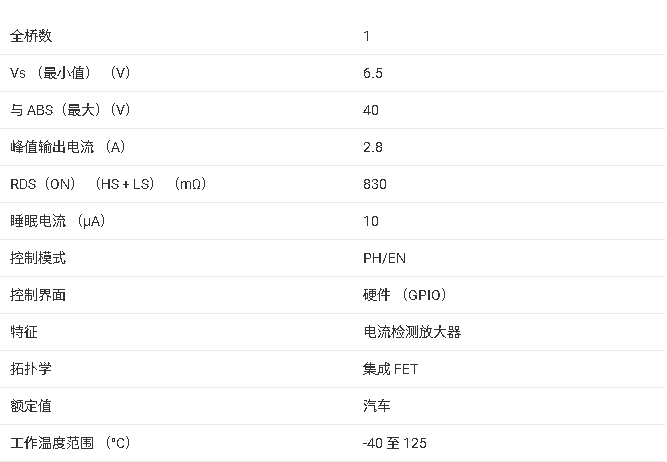

參數

?一、產品概述?
DRV8801-Q1是德州儀器(TI)推出的汽車級DMOS全橋電機驅動器，專為汽車應用設計。該器件提供完整的H橋驅動解決方案，可驅動有刷直流電機、步進電機的一個繞組以及其他設備如螺線管。

?二、主要特性?

• ?汽車級認證?：
  • AEC-Q100認證
  • 器件溫度等級1：TA = -40°C至125°C
  • 器件HBM ESD等級H2
  • 器件CDM ESD等級C4
• ?電氣特性?：
  • 工作電壓范圍：8-38V
  • 峰值輸出電流：±2.8A
  • 低導通電阻：0.83Ω（高側+低側典型值）
  • 支持100% PWM占空比
  • 低功耗睡眠模式
• ?保護功能?：
  • VBB欠壓鎖定(UVLO)
  • 過流保護(OCP)
  • 對電源短路保護
  • 對地短路保護
  • 過溫警告(OTW)
  • 過溫關斷(OTS)
  • 故障狀態指示引腳(nFAULT)

?三、應用領域?

• 汽車車身系統
• 門鎖
• HVAC執行器
• 壓電報警器

?四、技術規格?

• ? 電源電壓(VBB) ?：8-38V
• ? 邏輯電壓(VDD) ?：0-5.5V
• ?PWM頻率?：最高100kHz
• ?工作溫度?：-40°C至125°C
• ?封裝?：16引腳QFN（4.00mm × 4.00mm），帶裸露散熱焊盤

?五、功能描述?

• ?簡單控制接口?：PHASE/ENABLE接口便于與控制器電路連接
• ?輸出級?：采用N溝道功率MOSFET配置為?-H橋
• ?內部電荷泵?：產生所需的柵極驅動電壓
• ?電流檢測?：提供VPROPI引腳輸出與SENSE引腳電壓成比例的電壓（5倍增益）
• ?睡眠模式?：通過專用nSLEEP引腳設置，可顯著降低靜態電流消耗

?六、保護電路?

• ?欠壓鎖定?：VBB電壓低于閾值時禁用所有FET
• ?過流保護?：檢測到短路時禁用H橋，經過t(OCP)時間后重試
• ?過溫保護?：
  • 警告閾值：160°C
  • 關斷閾值：175°C
  • 遲滯：15°C

?七、封裝與熱性能?

• ?封裝類型?：16引腳QFN帶PowerPAD?
• ?熱阻參數?：
  • 結到環境熱阻(RθJA)：46.1°C/W
  • 結到板熱阻(RθJB)：22.5°C/W
• ?推薦布局?：將熱焊盤焊接到PCB接地平面，使用熱過孔

?八、典型應用?

• 支持并行配置以驅動更高電流
• 提供完整的應用電路圖和設計指南
• 包括電源去耦電容選擇和PCB布局建議

該器件集成功率級、控制邏輯和保護功能，為汽車應用提供可靠、高效的電機驅動解決方案。
