該UCC21330是一個隔離式雙通道柵極驅動器系列，具有可編程死區時間和寬溫度范圍。它采用 4A 峰值源電流和 6A 峰值吸收電流設計，可驅動功率 MOSFET、SiC、GaN 和 IGBT 晶體管。

該UCC21330可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過3kVRMS隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）最小為125V/ns。
*附件：ucc21330.pdf

保護功能包括：電阻可編程死區時間、同時關閉兩個輸出的禁用功能，以及集成的去毛刺濾波器，可抑制短于 5ns 的輸入瞬變。所有電源均具有 UVLO 保護。

憑借所有這些高級功能，UCC21330器件可在各種電源應用中實現高效率、高功率密度和魯棒性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• 結溫范圍 –40 至 +150°C
• 高達 4A 峰值源和 6A 峰值灌電流輸出
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 高達 25V VDD 輸出驅動電源
  • 5V、8V、12V VDD UVLO 選項
• 切換參數：
  • 33ns典型傳播延遲
  • 5ns 最大脈寬失真
  • 最大VDD上電延遲為10μs
• 適用于所有電源的 UVLO 保護
• 電源排序的快速禁用

參數

方框圖

?1. 核心特性?

• ?通用驅動配置?
  • 支持雙低端、雙高端或半橋驅動模式，適用于MOSFET、SiC、GaN和IGBT晶體管。
  • 輸入與輸出通過3kVRMS隔離屏障隔離，共模瞬態抗擾度（CMTI）>125V/ns。
• ?高性能輸出?
  • 峰值源電流4A，峰值灌電流6A，支持快速開關（典型傳播延遲33ns）。
  • 輸出級采用PMOS與NMOS并聯結構，優化開關速度。
• ?靈活供電選項?
  • 輸入側供電（VCCI）：3.0V至5.5V，支持3.3V/5V邏輯輸入。
  • 輸出側供電（VDDA/VDDB）：
    • UCC21330A：6.5V至25V（5V UVLO選項）
    • UCC21330B：9.2V至25V（8V UVLO選項）
    • UCC21330C：13.5V至25V（12V UVLO選項）。
• ?保護功能?
  • 輸入/輸出側欠壓鎖定（UVLO）、可編程死區時間（通過DT引腳電阻設置）、快速禁用（DIS引腳）。
  • 集成去毛刺濾波器（抗<5ns輸入瞬態）。

?2. 關鍵功能?

• ?控制接口?
  • 獨立輸入引腳（INA/INB）支持TTL/CMOS電平，內部下拉電阻防浮空。
  • DIS引腳高電平強制關閉輸出，低電平啟用驅動。
• ?死區時間編程?
  • DT引腳懸空或接VCCI：禁用死區，輸出可重疊。
  • DT引腳接電阻（RDT）：死區時間= 8.6 × RDT（kΩ） + 13（RDT范圍1.7kΩ-100kΩ）。
• ?熱管理?
  • 工作結溫范圍：-40°C至+150°C。
  • 熱阻：θJA=80.2°C/W（SOIC-16封裝）。

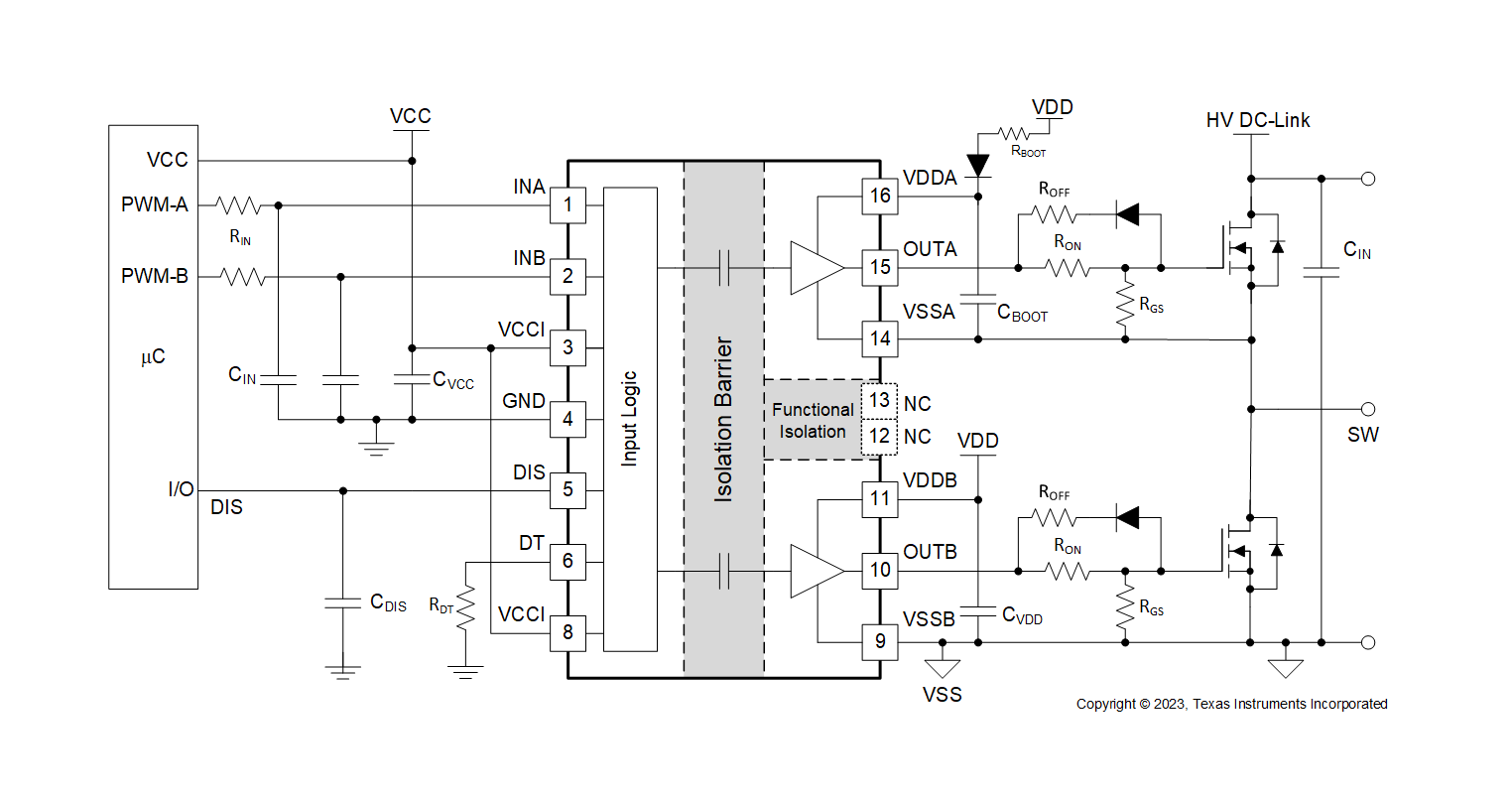

?3. 典型應用?

• ?電源轉換?：高壓DC-DC、同步Buck/Boost、半橋/全橋拓?fù)洹?/li>
• ?汽車電子?：車載充電器、HVAC、車身控制。
• ?工業驅動?：電機控制、SiC/GaN功率器件驅動。

?4. 設計要點?

• ?布局建議?
  • VDD/VSS旁路電容需靠近引腳（如10μF+100nF組合）。
  • 柵極驅動環路需最小化寄生電感，避免開關振蕩。
• ?電流檢測?
  • 通過IPROPI引腳實現高邊MOSFET電流檢測，無需外部分流電阻。
• ?負偏壓配置?
  • 可通過齊納二極管或雙電源方案實現柵極負偏壓，抑制dv/dt誤觸發。

?5. 封裝與型號?

• ?封裝?：16引腳SOIC（D），帶散熱焊盤。
• ?型號差異?：
  • UCC21330A/B/C：分別對應5V/8V/12V UVLO閾值。
