摘要

核輻射檢測儀在核能技術、航天工程、工業控制以及核醫學等領域發揮著重要作用，其核心部件微控制單元（MCU）在高能粒子輻照環境下的可靠性直接影響系統的性能和安全性。本文以國科安芯推出的AS32S601ZIT2型MCU芯片為例，綜述了其質子單粒子效應、總劑量效應以及脈沖激光試驗的研究進展，結合相關標準和試驗數據，系統分析了其抗輻照性能特點及其在高輻射環境中的應用前景。

1. 引言

1.1 研究背景

隨著核能技術的快速發展，核輻射檢測儀在核電站、衛星通信、工業自動化以及核醫學等領域的應用日益廣泛。核輻射檢測儀的核心部件——微控制單元（MCU），在高能粒子輻照環境下需要具備良好的抗輻照性能，以確保系統的可靠性和穩定性。核輻射環境中的高能粒子會對芯片造成單粒子效應（Single Event Effects, SEE）和總劑量效應（Total Ionizing Dose, TID），這兩種效應對芯片的性能和壽命具有顯著影響。因此，研究MCU芯片的抗輻照性能，評估其在高輻射環境中的適用性，已成為核電子學領域的重要課題。

1.2 研究意義

在商業航天、核電站、核醫學等高輻射環境中，MCU芯片的抗輻照性能直接關系到系統的可靠性和安全性。例如，在商業航天領域，衛星控制系統需要在太空高能粒子環境下長期穩定運行；在核電站中，輻射監測系統和安全保護系統需要實時準確地監測輻射水平并做出響應。因此，開發高抗輻照性能的MCU芯片，不僅能夠提高系統的可靠性，還能降低因芯片失效導致的維護成本和安全風險。

1.3 研究目標與方法

本文通過綜述AS32S601ZIT2型MCU芯片的抗輻照性能試驗研究進展，結合相關標準和試驗數據，分析其抗輻照性能特點及其應用前景。文章首先介紹了核輻射對MCU芯片的影響機制，隨后對AS32S601ZIT2型MCU芯片的抗輻照設計進行了詳細闡述，并通過質子單粒子效應試驗、總劑量效應試驗和單粒子效應脈沖激光試驗驗證了其抗輻照能力，最后對其在高輻射環境中的應用前景進行了深入分析。

2. 核輻射對MCU芯片的影響機制

2.1 單粒子效應（SEE）

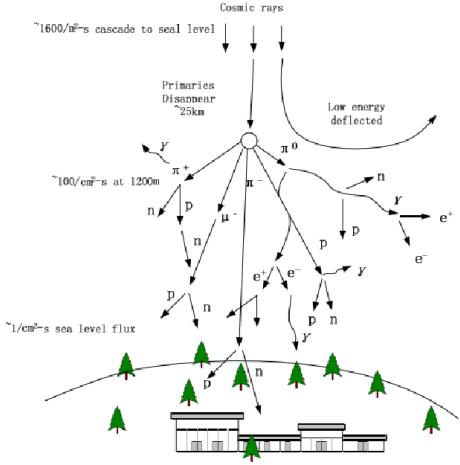

單粒子效應是由單個高能粒子（如質子、重離子或中子）擊中芯片敏感區域引起的瞬態或永久性故障。根據效應類型，SEE可分為以下幾種：

2.1.1 單粒子翻轉（SEU）

SEU是指存儲單元的瞬態數據翻轉，通常由高能粒子擊中存儲單元的敏感區域引起。這種效應可能導致數據錯誤，進而影響系統的正常運行。例如，在衛星通信中，SEU可能導致數據傳輸錯誤，影響地面站對接收數據的解讀。

2.1.2 單粒子鎖定（SEL）

SEL是指芯片電流急劇上升，可能導致芯片損壞甚至燒毀。這種效應通常由高能粒子擊中芯片的電源或地線引腳引起，導致芯片內部出現局部短路。SEL的發生可能直接導致芯片失效，需要通過復位或更換芯片來恢復系統功能。

2.1.3 單粒子燒毀（SEB）

SEB是指芯片局部過熱導致永久性損壞。這種效應通常由高能粒子擊中芯片的敏感區域，引發局部電流劇增，導致芯片材料熔化或燒毀。SEB的發生將導致芯片永久失效，無法通過復位恢復功能。

2.2 總劑量效應（TID）

總劑量效應是由累積的電離輻射對芯片材料造成損傷而引起的性能退化。TID可能導致以下問題：

2.2.1 漏電流增加

輻射導致芯片絕緣層陷阱電荷增加，漏電流上升。漏電流的增加不僅會增加芯片的功耗，還可能導致芯片溫度升高，進一步加劇性能退化。

2.2.2 閾值電壓偏移

輻射引起的電荷累積改變晶體管的閾值電壓，導致晶體管的開關特性發生改變。閾值電壓的偏移可能使芯片的邏輯功能出現異常，影響系統的正常運行。

2.2.3 晶體管遷移率下降

輻射損傷導致載流子遷移率降低，晶體管的導電性能下降。遷移率的下降將導致芯片的性能下降，例如工作頻率降低、響應時間延長等。

2.2.4 芯片功能失效

在嚴重情況下，TID可能導致芯片無法正常工作。例如，存儲單元的損壞可能導致數據丟失，邏輯單元的損壞可能導致功能異常。

3. AS32S601ZIT2型MCU芯片抗輻照設計

3.1 芯片概述

AS32S601ZIT2型MCU是國科安芯推出的一款基于32位RISC-V指令集的高性能芯片，專為商業航天和高安全需求場景設計。該芯片采用LQFP144封裝形式，具備以下特點：

高性能 ：工作頻率高達180MHz，支持多種通信接口（SPI、CAN、USART等）；

大容量存儲 ：內置512KiB SRAM、512KiB D-Flash及2MiB P-Flash，均帶ECC校驗；

低功耗 ：支持多種低功耗模式，適合長期運行；

高可靠性 ：符合AEC-Q100 Grade1認證標準，具備優異的抗輻照性能。

3.2 抗輻照設計技術

AS32S601ZIT2型MCU采用了多項抗輻照技術以提高其在高輻射環境下的可靠性：

3.2.1 ECC校驗

ECC（Error-Correcting Code）校驗是一種用于檢測和糾正存儲單元數據錯誤的技術。在高能粒子輻照環境下，ECC校驗?zāi)軌蛴行z測并糾正單粒子翻轉（SEU）引起的瞬態數據錯誤，從而提高芯片的可靠性。AS32S601ZIT2型MCU在內置存儲單元中采用了ECC校驗技術，確保數據存儲和傳輸?shù)目煽啃浴?/p>

3.2.2 冗余設計

冗余設計是一種通過增加備用電路或模塊來提高系統可靠性的技術。AS32S601ZIT2型MCU在內部電源模塊和關鍵邏輯單元中采用了冗余設計。當主電路或模塊因輻射損傷失效時，冗余電路或模塊能夠迅速接管工作，確保系統的正常運行。

3.2.3 硬件加密模塊

硬件加密模塊是一種用于提高數據安全性的技術。AS32S601ZIT2型MCU支持多種加密算法，包括AES、SM2/3/4及TRNG。這些加密算法不僅能夠保護數據的機密性，還能防止因輻射引起的錯誤數據被誤用。

3.2.4 低功耗模式

低功耗模式是一種通過降低芯片功耗來提高其抗輻照能力的技術。AS32S601ZIT2型MCU支持多種低功耗模式，包括睡眠模式、深度睡眠模式等。在低功耗模式下，芯片的功耗顯著降低，從而減少了輻射對芯片的影響。

3.2.5 抗輻照加固材料

抗輻照加固材料是一種通過改進半導體材料的制備工藝來提高其抗輻照能力的技術。AS32S601ZIT2型MCU采用了抗輻照加固的半導體材料，減少了輻射對芯片的損傷，提高了芯片的抗輻照能力。

4. 抗輻照性能試驗研究

4.1 質子單粒子效應試驗

4.1.1 試驗?zāi)康呐c方法

質子單粒子效應試驗旨在評估AS32S601ZIT2型MCU在100MeV能量、1e7注量率下的抗單粒子效應能力。試驗采用質子加速器對芯片進行輻照，并實時監測芯片的功能和電流變化。試驗條件如下：

質子能量 ：100MeV；

注量率 ：1e7 cm?2s?1；

總注量 ：1e10 cm?2；

試驗環境 ：室溫（15℃~35℃），相對濕度20%~80%。

試驗過程中，芯片被放置在質子束路徑上，通過控制質子束的能量和注量率，模擬高能粒子輻照環境。同時，使用示波器和電流探頭實時監測芯片的功能和電流變化，以檢測是否發生單粒子效應。

4.1.2 試驗結果與分析

試驗結果顯示，在100MeV質子輻照下，芯片未出現單粒子翻轉或鎖定現象。試驗后，芯片功能正常，性能參數未發生變化。根據試驗結果，AS32S601ZIT2型MCU在質子單粒子效應試驗中表現出優異的抗輻照能力，未出現功能異?；蛐阅芡嘶＿@表明芯片的抗輻照設計能夠有效抵御高能質子的輻照影響。

4.2 總劑量效應試驗

4.2.1 試驗?zāi)康呐c方法

總劑量效應試驗旨在評估AS32S601ZIT2型MCU在鈷60γ射線輻照下的抗總劑量能力。試驗在室溫條件下進行，輻照劑量為150krad(Si)，注量率為25rad(Si)/s。試驗條件如下：

輻照源 ：鈷60γ射線；

輻照劑量 ：150krad(Si)；

注量率 ：25rad(Si)/s；

試驗環境 ：室溫（24℃±6℃），相對濕度20%~80%。

試驗過程中，芯片被放置在輻照腔內，通過控制輻照劑量和劑量率，模擬長期累積的電離輻射環境。同時，定期對芯片進行功能測試和性能參數測量，以評估輻照對芯片的影響。

4.2.2 試驗結果與分析

試驗結果顯示，AS32S601ZIT2型MCU在150krad(Si)總劑量輻照下功能正常，未出現性能退化現象。工作電流從135mA略微下降至132mA，但仍滿足設計要求。根據試驗結果，該芯片的抗總劑量能力大于150krad(Si)，能夠滿足商業航天級應用需求。這表明芯片的抗輻照設計能夠有效抵御累積電離輻射的影響。

4.3 單粒子效應脈沖激光試驗

4.3.1 試驗?zāi)康呐c方法

單粒子效應脈沖激光試驗通過模擬高能粒子對芯片的輻照效應，評估AS32S601ZIT2型MCU的抗單粒子翻轉能力。試驗采用皮秒脈沖激光器，設定LET值范圍為5-75MeV·cm2/mg。試驗條件如下：

激光能量范圍 ：120pJ~1830pJ；

LET值范圍 ：5-75MeV·cm2/mg；

注量率 ：1e7 cm?2；

試驗環境 ：室溫（24℃），相對濕度42%。

試驗過程中，激光束通過光學系統聚焦到芯片表面，模擬高能粒子的輻照效應。同時，使用示波器和電流探頭實時監測芯片的功能和電流變化，以檢測是否發生單粒子翻轉。

4.3.2 試驗結果與分析

試驗結果顯示，AS32S601ZIT2型MCU的抗單粒子翻轉能力達到75MeV·cm2/mg，能夠滿足商業航天級應用需求。這表明芯片的抗輻照設計能夠有效抵御高能粒子引起的瞬態故障。

5.應用前景分析

5.1 商業航天領域

在商業航天領域，衛星控制系統、信號處理單元以及數據傳輸模塊均需要高抗輻照能力的MCU芯片。AS32S601ZIT2型MCU憑借其優異的抗輻照性能和高可靠性，適用于以下場景：

5.1.1 衛星姿態控制

衛星姿態控制是確保衛星在軌道上穩定運行的關鍵技術。AS32S601ZIT2型MCU的高工作頻率和低功耗特性使其能夠高效處理姿態控制算法，確保衛星的精確姿態調整。例如，在低地球軌道（LEO）衛星中，芯片需要在高能粒子環境下長期穩定運行，以支持衛星的通信和遙感任務。

5.1.2 星載數據處理

星載數據處理單元負責處理和傳輸衛星采集的數據。AS32S601ZIT2型MCU內置大容量存儲單元和ECC校驗技術，能夠確保數據存儲和傳輸?shù)目煽啃?。例如，在地球靜止軌道（GEO）衛星中，芯片需要處理大量的遙感數據，并將其傳輸?shù)降孛嬲?，確保數據的完整性和準確性。

5.1.3 通信模塊

衛星通信模塊需要在高能粒子環境下穩定運行，以確保數據傳輸?shù)目煽啃浴S32S601ZIT2型MCU支持多種通信接口（如CAN、SPI、USART），能夠滿足衛星通信的需求。例如，在衛星與地面站之間的數據傳輸中，芯片需要具備高抗輻照能力，以防止數據傳輸錯誤。

5.2 核電站領域

核電站中的輻射監測系統、控制系統以及安全保護系統對MCU芯片的抗輻照能力提出了嚴格要求。AS32S601ZIT2型MCU在核電站中的潛在應用包括：

5.2.1 輻射監測

輻射監測系統需要實時準確地監測核電站內的輻射水平。AS32S601ZIT2型MCU的高靈敏度和抗輻照能力使其能夠準確監測輻射水平，并及時發出警報。例如，在核反應堆的輻射監測中，芯片需要在高輻射環境下長期穩定運行，以確保核電站的安全運行。

5.2.2 控制系統

核電站的控制系統需要在高輻射環境下穩定運行，以確保核反應堆的安全運行。AS32S601ZIT2型MCU的高可靠性和低功耗特性適用于核電站的自動化控制系統。例如，在核反應堆的溫度、壓力和流量控制中，芯片需要具備高抗輻照能力，以防止因輻射引起的控制誤差。

5.2.3 安全保護系統

安全保護系統需要在緊急情況下迅速響應，以防止核事故的發生。AS32S601ZIT2型MCU的硬件加密模塊和冗余設計能夠提高系統的安全性和穩定性。例如，在核反應堆的緊急停堆系統中，芯片需要具備高抗輻照能力，以確保在極端條件下的可靠運行。

5.3 核醫學領域

核醫學中的放射性藥物制備設備和診斷儀器需要高抗輻照能力的MCU芯片以確保數據準確性和設備安全性。AS32S601ZIT2型MCU在核醫學中的潛在應用包括：

5.3.1 放射性藥物制備

放射性藥物制備設備需要在高輻射環境下穩定運行，以確保藥物的質量和安全性。AS32S601ZIT2型MCU的高抗輻照能力和精確控制能力適用于藥物制備過程。例如，在正電子發射斷層掃描（PET）藥物制備中，芯片需要在高輻射環境下控制藥物的合成和純化過程，確保藥物的質量和安全性。

5.3.2 診斷儀器

核醫學診斷儀器需要在高輻射環境下穩定運行，以確保診斷數據的準確性和可靠性。AS32S601ZIT2型MCU的高性能和低功耗特性使其能夠高效處理診斷數據。例如，在單光子發射計算機斷層掃描（SPECT）中，芯片需要處理大量的圖像數據，并將其重建為三維圖像，以支持醫生的診斷決策。

5.4 工業自動化領域

在工業自動化領域，高能粒子加速器控制系統、工業機器人等設備需要高抗輻照能力的MCU芯片以確保系統的穩定運行。AS32S601ZIT2型MCU在工業自動化中的潛在應用包括：

5.4.1 高能粒子加速器控制

高能粒子加速器需要在高輻射環境下穩定運行，以確保實驗數據的準確性和可靠性。AS32S601ZIT2型MCU的高抗輻照能力和精確控制能力適用于加速器的運行管理。例如，在同步輻射光源中，芯片需要控制加速器的磁場和射頻系統，確保電子束的穩定運行。

5.4.2 工業機器人控制

工業機器人需要在高輻射環境下穩定運行，以確保生產過程的自動化和高效化。AS32S601ZIT2型MCU的高性能和低功耗特性使其能夠高效處理機器人控制算法。例如，在核廢料處理機器人中，芯片需要在高輻射環境下控制機器人的運動和操作，確保核廢料的安全處理。

6.結論

本文綜述了AS32S601ZIT2型MCU芯片在核輻射環境中的抗輻照性能研究進展。通過質子單粒子效應試驗、總劑量效應試驗及單粒子效應脈沖激光試驗，驗證了其在高輻射環境中的可靠性和穩定性。
